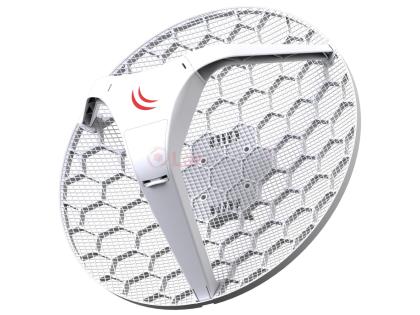

Точка доступу LHG 2 (RBLHG-2nD) Mikrotik

Ми вже знайомі з лінійкою 5 ГГц LHD від Mikrotik, представленою трьома моделями LHG 5 , LHG XL HP5 , LHG HP5 . Дуже цікаве інженерне рішення, що включає сітчасту антену з вбудованою точкою доступу. Тепер компанія додала ще дві нові моделі в сімейство продуктів LHG, що працюють на частоті 2.4 ГГц: LHG 2 (RBLHG-2nD) та LHG 2 XL (RBLHG-2nD-XL) . LHG 2 XL має набагато більшу вихідну потужність, ніж у звичайного LHG 2, що відповідно збільшує зону дії.

Технічні характеристики LHG 2

Light Head Grid (LHG 2) - це компактний та легкий бездротовий пристрій 802.11b/g/n 2,4 ГГц. Точка доступу має вбудовану антену подвійної поляризації діаметром 391 мм з великим посиленням 18 дБі. Залежно від робочої частоти цей показник може коливатися в межах +/– 0,5 dBi. Форма у вигляді кола є оптимальною для двополяризаційних антен, оскільки забезпечує однаковий коефіцієнт посилення горизонтальної та вертикальної поляризації. Максимальна вихідна потужність радіомодуля – 25 dBm.

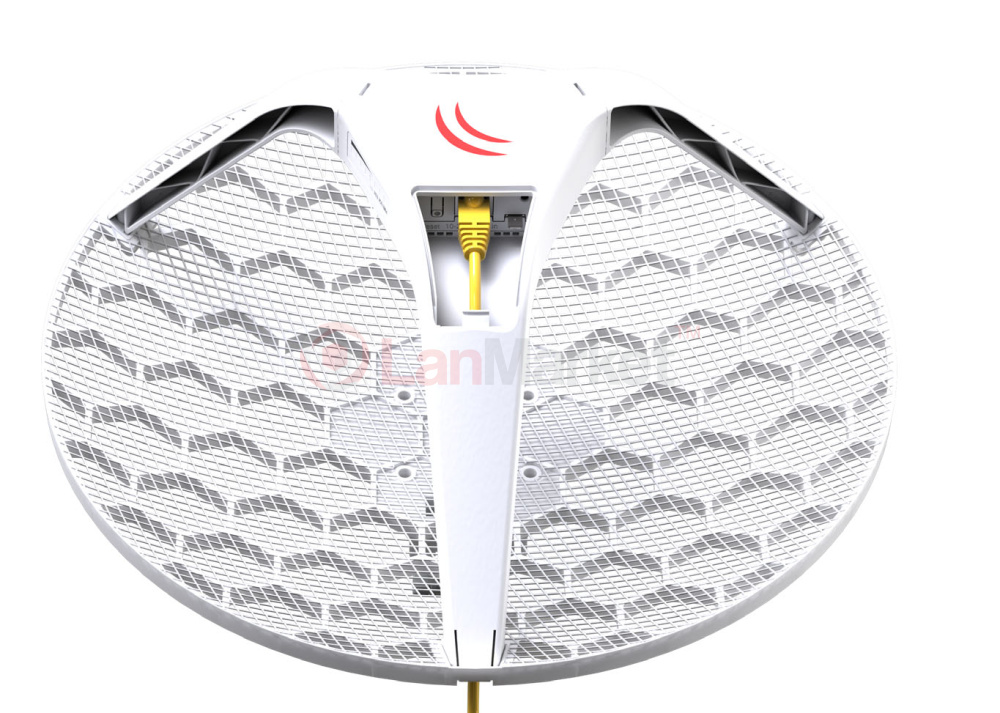

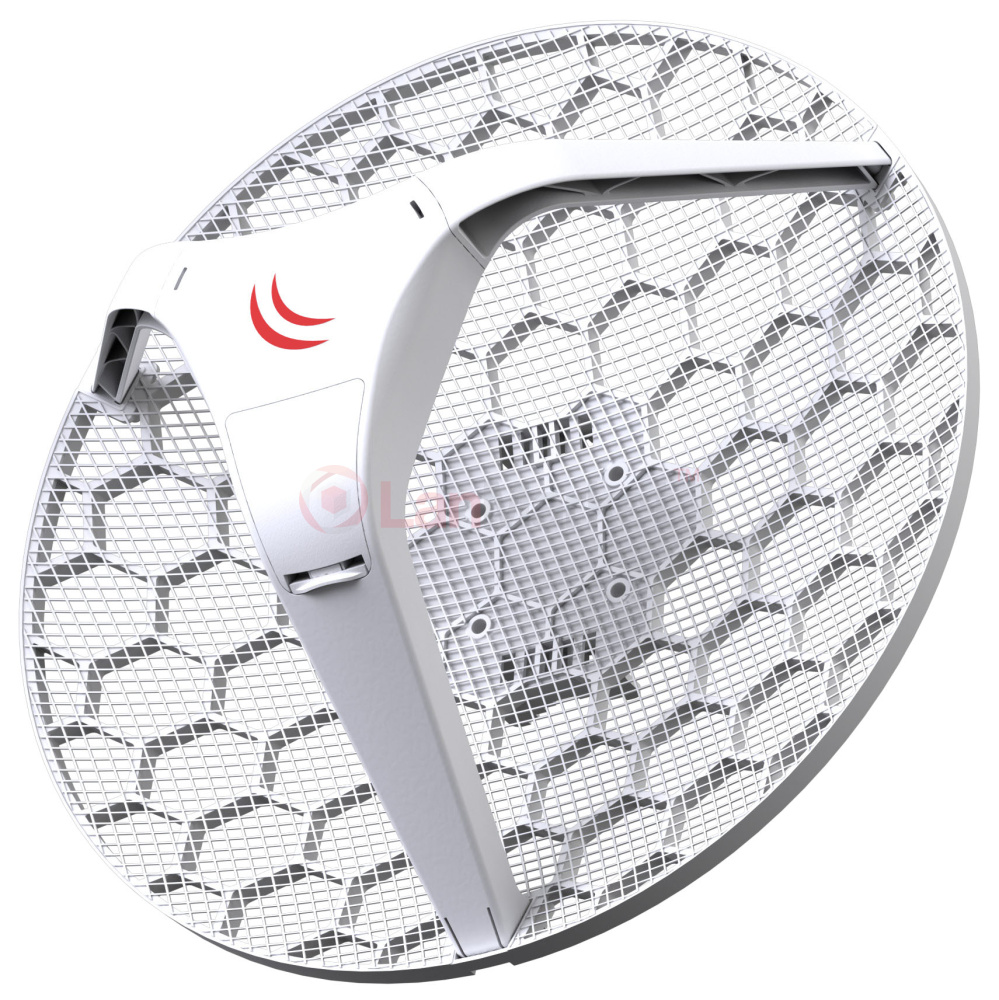

За сіткою міститься конструкція, що підтримує, у вигляді сот, виготовлена вона зі спеціального пластику і покликана забезпечити загальну жорсткість конструкції рефлектора. Сам випромінювач розташований у верхній частині антени та має 3 точки кріплення до рефлектора, що забезпечує додаткову жорсткість усієї конструкції.

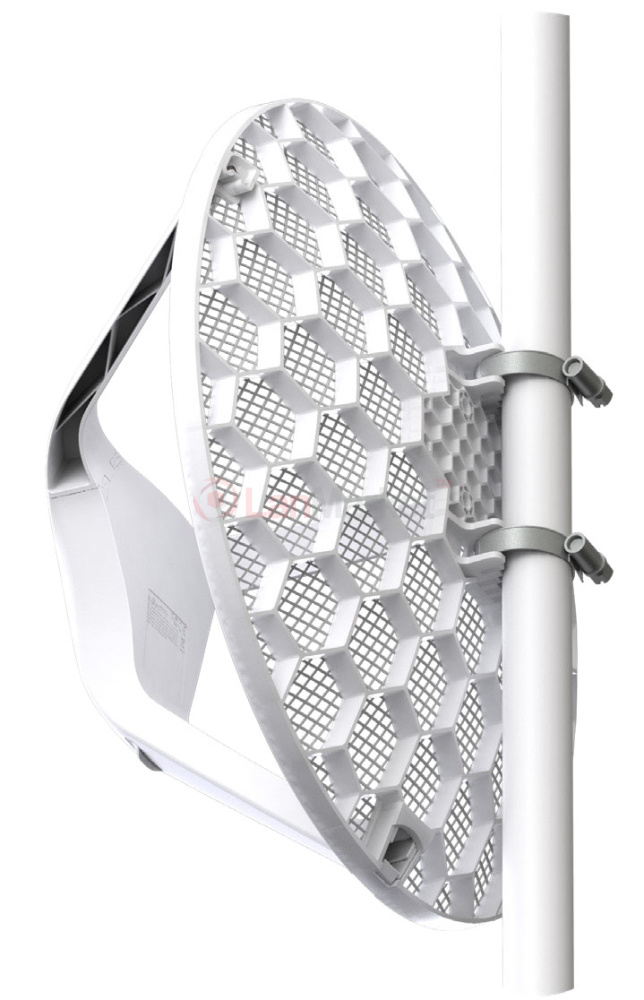

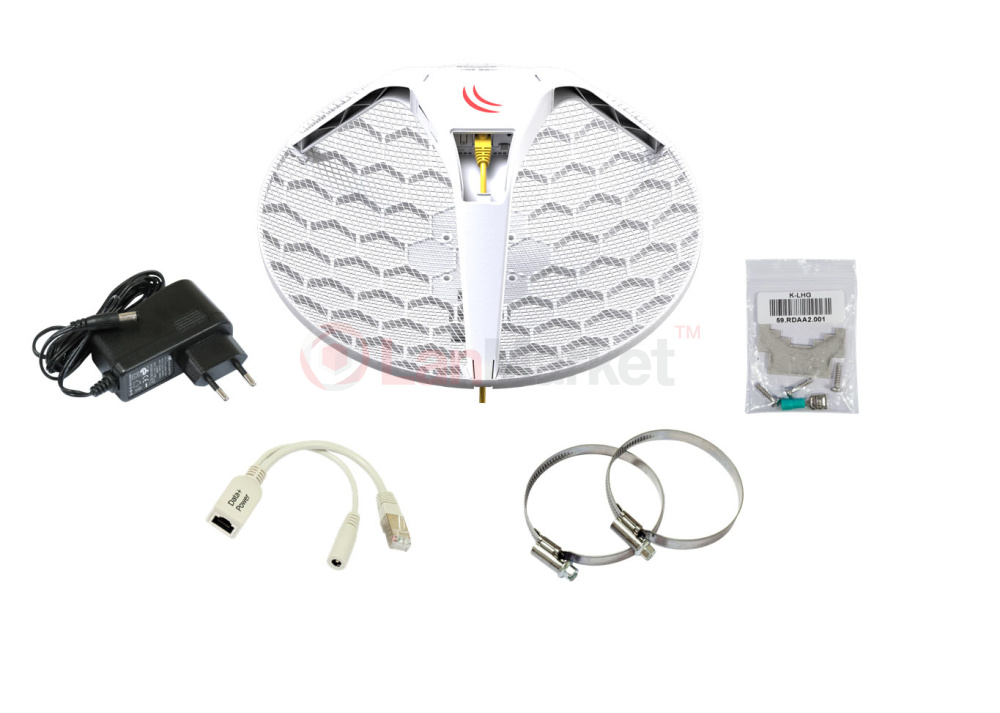

LHG2 ідеально підходить для з'єднань точка-точка або використання як CPE на великих відстанях і підтримує протокол Nv2 TDMA. Сітчаста конструкція забезпечує захист від вітру, а той факт, що антенний елемент вбудований у бездротовий блок означає відсутність втрат на кабелях. Пристрій постачається у розібраному вигляді для компактного транспортування, але його дуже легко зібрати, до того ж комплект включає просте у використанні кріплення. Пакет містить невеликий адаптер для нахилу антени на п'ять градусів від вихідного положення.

Унікальна конструкція

Продукти серії LHG багато в чому нагадують Reflector SXT 25 та Reflector SXT 30 , які використовують рефлектор із сітки. Але замість класичного цільного чи гофрованого рефлектора LHG використовує рефлектор із металевої сітки. Довжина хвилі залежить від робочої частоти, тому крок сітки розрахований таким чином, щоб ефективно відображати радіохвилі і в той же час зберігати легкість конструкції.

Такий рефлектор відрізняється низькою вагою та гарною стійкістю до сильного вітру, що дозволяє створювати антени з великим розміром і, як наслідок, високим коефіцієнтом посилення без зниження стійкості конструкції. Класичні рішення схильні до впливу вітру – чим вища висота, на якій розміщується антена, і чим сильніший вітер, тим вищі вимоги до міцності конструкції та елементів кріплення. Таким чином, рефлектор із сітки додатково знижує вітрове навантаження та мінімізує небажані вібрації.
