Портативний кабельний тестер крученої пари Cor-X UA-3093

Cor-X UA-3093 призначений для перевірки цілісності жил крученої пари та/або телефонного кабелю, їх перекросування та замикання. Крім того, в кабелі SFTP можна перевірити цілісність оболонки, що екранує. Роботи проводяться лише з відключеними кабелями.

Загальний опис та функціонал Cor-X UA-3093

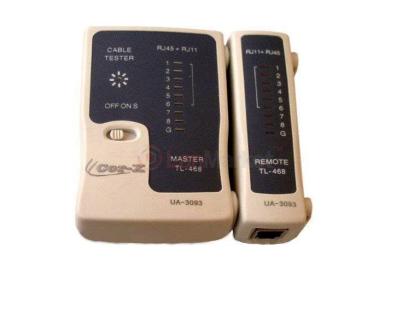

Прилад складається з двох частин: активної та пасивної, що відокремлюється, зі світлодіодною індикацією кабельних жил на кожній з них. Максимальна довжина кабелю обмежується параметрами конкретної мережі та кабелю, але з практики використання Cor-X UA-3093 можливе на довжинах до 350-400 м-коду.

На верхньому торці активного блоку знаходяться роз'єм RJ-45 RJ-11. У пасивній частині вони розташовані по одному з кожного боку.

Тестування патчкордів здійснюється не роз'єднуючи прилад. Для перевірки кабелів, що вже розтягнуті по приміщеннях, до активної частини приєднується один кінець кабелю, а до пасивної – інший, який може знаходитися в сусідній кімнаті або навіть будівлі. Таким чином, випробування можуть здійснюватися силами одного фахівця, але слід врахувати, що перекросування жил визначається лише за порівняння світлодіодних індикаторів на обох частинах Cor-X UA-3093 одночасно. І якщо для телефонних мереж перекросування жил у межах однієї пари не критичне, то в комп'ютерних це призведе до неможливості обміну даними, збоїв, флуду та інших неприємних наслідків.

живлення

Кабельний тестер Cor-X UA-3093 живиться від батарейки типу "Крона" напругою 9В.
