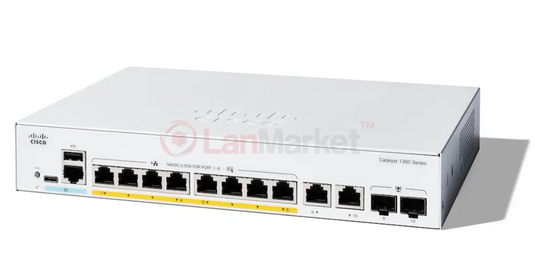

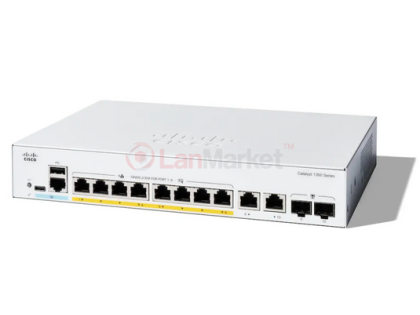

Комутатор Cisco Catalyst C1300-8FP-2G

Cisco Catalyst C1300-8FP-2G — керований гігабітний комутатор рівня 3, спроєктований для малих і середніх підприємств та філій. Він поєднує високу пропускну здатність і функції безпеки з простим розгортанням і управлінням: апаратна платформа на базі ARM із 1 ГБ оперативної пам’яті та 512 МБ флеш-пам’яті забезпечує стабільну роботу, а 120 Вт PoE дозволяє живити IP-телефонію та точки доступу. Завдяки підтримці комбінованих портів copper/SFP, USB Type-C та консольних інтерфейсів, а також широкому набору мережевих можливостей (VLAN, LACP, STP, маршрутизація IPv4/IPv6), цей комутатор підходить для офісів, готелів, магазинів і невеликих центрів обробки даних.

Технічні характеристики

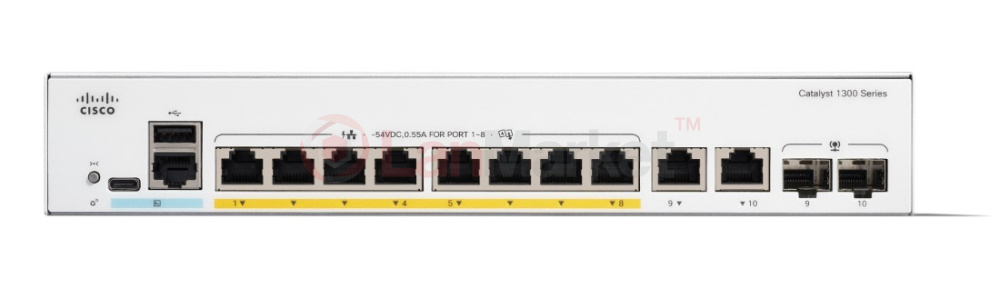

Комутатор оснащений вісьмома гігабітними портами для підключення користувацьких пристроїв і двома комбінованими портами Gigabit copper/SFP, що дає гнучкість у виборі медіа — можна підключати як звичайні RJ-45 кабелі, так і оптичні модулі. На передній панелі присутній USB Type-C порт, який використовується для зручного завантаження образів і файлів конфігурації, а також стандартний консольний порт RJ-45 для локального адміністрування; додатково передбачений інтерфейс USB-консолі.

Апаратура керується двоядерним ARM-процесором із частотою 1,4 ГГц, у системі встановлено 1 ГБ DDR4 оперативної пам’яті та 512 МБ флеш-пам’яті для зберігання прошивок і конфігурацій. Буфер пакетів становить 1,5 МБ, що допомагає обробляти пікові трафіки без значних втрат. По продуктивності комутатор забезпечує загальну пропускну здатність 20 Гбіт/с та може обробляти до 14,88 мільйонів пакетів на секунду (для 64-байтових пакетів), що робить його придатним для вимогливих додатків.

Для живлення пристроїв по мережі реалізована підтримка PoE із максимальною доступною потужністю 120 Вт. Для монтажу і підключення рекомендовано використовувати неекрановану кручену пару (UTP) категорії 5e або вище при роботі у режимі 1000BASE-T. На корпусі є індикатори стану System, Link/Act, PoE та Speed, які полегшують моніторинг роботи.

Особливості

Комутатор підтримує розширені механізми стійкості та сегментації мережі: стандартні реалізації Spanning Tree (802.1d), швидке конвергування через RSTP (802.1w) і підтримку MSTP (802.1s) з можливістю створення до 8 інстанцій. Для об’єднання каналів доступний LACP (IEEE 802.3ad) — до 8 груп агрегації і до 8 портів у групі (з можливістю 16 кандидатних портів). Підтримка VLAN охоплює одночасну роботу до 4093 VLAN, включаючи порт-тагові (802.1Q), MAC- та протокольно-орієнтовані VLAN, Private VLAN, Guest VLAN та динамічне присвоєння VLAN через RADIUS з 802.1X.

Голосовий трафік автоматично виділяється в голосовий VLAN з відповідною пріоритизацією QoS, а для сервісів IPTV реалізовано Multicast TV VLAN (MVR), що дозволяє розподіляти мультикаст-трафік між підписниками, залишаючи їх у різних VLAN. На рівні маршрутизації апарат підтримує wire-speed обробку IPv4 та IPv6, дозволяє конфігурувати Layer-3 інтерфейси на фізичних портах, LAG, VLAN-інтерфейсах та loopback, має можливість роботи з до 990 статичними маршрутами і до 128 IP-інтерфейсами.

Додатково реалізовано підтримку RIP v2, політико-орієнтованої маршрутизації (PBR) для гнучкого напрямку трафіку і вбудований DHCP-сервер для обслуговування кількох пулів адрес із підтримкою DHCP-опцій.
