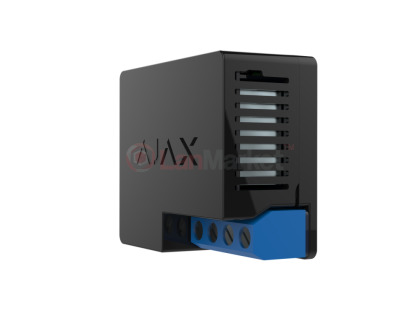

Relay Ajax

Контролер Ajax Relay багато в чому схожий на інший бездротовий контролер WallSwitch – як зовні, так і функціонально.

Відмінності Ajax Relay та WallSwitch

Звичайний контролер WallSwitch використовується для керування електроприладами, що живляться від електричної мережі 220В. WallSwitch працює в «наскрізному» (Passthrough) режимі, тому на виході клем WallSwitch така сама напруга, як і на вході. Даний метод управління не підходить для багатьох типів пристроїв та більш тісної інтеграції «розумним будинком».

На відміну від WallSwitch, Ajax Relay живиться від постійного струму. На виході Relay є безпотенційні контакти, підключені до незалежного реле.

Завдяки використанню сучасних імпульсних конверторів діапазон вхідної напруги досить широкий і знаходиться в межах від 7 до 24 В. Це дозволяє без проблем заживити Relay як від 9, так від 12 або 24 в. Виробником рекомендується живити пристрій від 12 або 24 Ст. Передбачено захист по напрузі – при зниженні напруги до 6.5 В, або при підвищенні до 36.5 В пристрій автоматично відключиться.

Використовуйте Ajax Relay для інтеграції зі сторонньою електронікою

9, 12 і 24 В – найпопулярніша напруга в низьковольтних ланцюгах сучасних електронних та інтелектуальних пристроїв. Це може бути як стандартний адаптер маршрутизатора, так і ланцюги живлення шлагбаумів, гаражних воріт та інших систем автоматизації.

Можливість керування ланцюгами AC та DC

В Ajax Relay на виході знаходиться так званий «сухий контакт», іншими словами безпотенцільований вихід. По суті це аналог звичайного вимикача (кнопки, перемикача, тумблера). Як і WallSwitch, тут використовується класичне електромагнітне реле з великим ресурсом – до 200 000 циклів комутації.

На відміну від WallSwitch, за допомогою сухих контактів Ajax Relay можна комутувати регулярний (DC) або змінний струм (AC).

Максимальні струми і потужність навантаження безпосередньо залежать від типу навантаження, що комутується. Для постійного струму (DC) максимальний струм навантаження дорівнює 5А (36В), змінного струму – 13А (230В).

Сценарії роботи

За допомогою Ajax Relay можна реалізувати найрізноманітніші сценарії комутації. Активуючи реле під час встановлення на охорону та/або при натисканні в мобільному додатку, контролер здатний забезпечувати такі сценарії:

• розмикання контактів;
• замикання контактів;
• імпульсний режим;

У бістабільному режимі роботи реле забезпечує нормальне замикання і розмикання контактів, причому сам встановлювати який режим використовується при активації реле – замикання чи розмикання.

В імпульсному режимі роботи реле замикає або розмикає контакти на заданий проміжок часу від 0.5 до 15 секунд. Такий режим роботи підійде для специфічних пристроїв, які потребують тривалого натискання на кнопку. Наприклад, імпульсний режим підійде для керування електрозамками та системами контролю доступу з магнітними замками – на інтервал до 15 секунд замок може бути відкритий, після чого замок автоматично зачинить двері.

Контролер Ajax Relay є надзвичайно компактним, тому без проблем поміститься у більшості електроприладів, включаючи гаражну автоматику. Причому дане реле за рівнем захищеності істотно перевершує звичайні бездротові системи керування, завдяки чому ви можете абсолютно безпечно використовувати його для керування гаражними воротами або металевими жалюзі.

Також Ajax Relay можна використовувати, наприклад, для керування електроклапаном екстреного перекриття води у разі протікання. На жаль, виробник поки не передбачив автоматичного сценарію для обробки подій з датчиків LeaksProtect, FireProtect і так далі. Але погодьтеся, у разі затоплення, віддалено перекрити воду самостійно з мобільного додатка все ж таки краще, ніж топити сусідів та/або отримати псування майна та обробки. До того ж, комплект із Relay, LeaksProtect та електромагнітного клапана коштує помітно менше ринкових аналогів, які, до того ж, не повідомляють власників про протікання (за винятком хіба що преміум-сегменту). У майбутньому можливе доопрацювання функціоналу Ajax, тому автоматичні сценарії можуть бути додані виробником, особливо в Hub Plus.
