EdgePoint EP-R8 Ubiquiti Networks

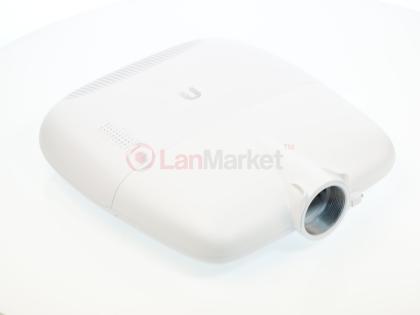

По-перше, EP-R8 помітно виріс у розмірах та вазі: габарити 32 х 38 х 9 см, вага 3.4 кг (без кріпильного елемента). Істотно зріс показник максимального рівня енергоспоживання, тепер може досягати 40 Вт. Для живлення такого потужного пристрою слід застосовувати адаптер живлення з напругою 54В та струмом не менше 0.8А. Пристрій нормально працює при відхиленні напруги в межах 42-56В.

Живлення EP-R8

Як і в молодшій моделі, у EdgePoint R8 існує два варіанти подачі живлення. Перший – подати живлення за допомогою спеціальних клем. Максимальний струм при використанні клем може досягати 6 ампер, що при 54 вольтах дозволяє подати та розподілити між портами на пристрої до 320 Вт потужності. Як і раніше, на вході VDC є захист з автовизначенням полярності. Ви можете використовувати як стандартний адаптер EP-54V-150W, так і будь-який інший, наприклад, безпосередньо від ДБЖ.

Другий варіант – використання крученої пари та одного з портів. Перші 2 порти (PoE In чи eth0) можна використовувати для подачі живлення на EdgePoint, максимальний струм у своїй обмежується значенням 1.5А (81 Вт). При цьому слід звернути увагу, що напруга живлення на вході повинна становити 54В. Порти eth1-eth2 можуть бути використані для живлення високопотужних пристроїв. Максимальний струм на виході може досягати 1.4А (75 Вт), що дозволяє без проблем заживити 2 будь-які пристрої Ubiquiti airFiber, наприклад AF-24HD . За необхідності, цих портах можна вибирати необхідне напруга – 24 чи 54В.

У цьому функціональність пристрою не закінчується, всі порти, що залишилися, підтримують PoE Out (Passive PoE) з напругою 24В і струмом 0.7А (16 Вт), що дозволяє заживити ще кілька пристроїв, наприклад базову станцію airMAX / airMAX ac. Таким чином, загалом, є 6 портів RJ45 і 2 комбіновані порти RJ45/SFP: 2 порти PoE Out високої потужності (eth1-eth2: 24/54В 1.4А) і 5 стандартних портів (eth3-eth7: 24В 0.7А).

Особливості SFP модулів та управління EdgePoint EP-R8

При використанні модулів SFP інженерами передбачена спеціальна котушка, на яку може бути намотане оптоволокно. Зверніть увагу! При використанні слотів SFP порти eth6 і eth7 відключаються автоматично. Порти RJ45 також не залишилися поза увагою, під ними розміщені спеціальні прорізи, до яких за допомогою стяжок можуть бути закріплені кабелі витої пари. Під інтерфейсами нанесена спеціальна схема, що спрощує підключення та розуміння призначення портів.

Керувати пристроєм можна через веб-інтерфейс, так і за допомогою консолі через окремий консольний порт. Зазвичай, якщо пристрій недоступний, необхідно підключатися по кабелю безпосередньо, якщо це неможливо – доведеться підніматися на щоглу (вежу). І тут інженери також знайшли досить цікаве рішення, на звороті EdgePoint R8 є спеціальний елемент кріплення для встановлення PicoStation M2-HP. Підключившись до бездротової точки доступу, можна отримати доступ до керування пристроєм.

Технічні особливості та сфера застосування EP-R8

У комплекті поставляється набір кріплень, який допоможе встановити EP-R8 на щоглу або закріпити на стіні. Перед початком експлуатації, обов'язково слід заземлювати пристрій, використовуючи кабель з перетином не менше 5 мм2.

Як і EP-R6, R8 працює під керуванням EdgeOS та реалізує повний набір функцій маршрутизації Layer 3. Для забезпечення високої продуктивності пристрій оснащений потужним двоядерним процесором MIPS64 з частотою 600 МГц і функцією апаратного прискорення обробки пакетів. Під потреби процесора виділено 2 ГБ оперативної пам'яті DDR3-1600 та 4 ГБ Flash-пам'яті.

В цілому, пристрій має вельми значний набір функцій і можливостей, що не тільки дозволить замінити громіздкі незручні ящики на вишках, але і спростити управління мережею. Наявність 2-х слотів SFP дозволяє реалізувати технологію FTTX (Fiber to the X) та зняти обмеження на максимальну довжину кабелю.
