Обзор OLT BDCOM P3310D: настройка и сравнение с предыдущими ревизиями

31.03.2021
Поделиться в:

Содержание:

  1. Внешний вид P3310D
  2. Начальная настройка OLT BDCOM P3310D
  3. Разница между OLT BDCOM P3310D, P3310C и P3310B

В данной статье рассмотрим начальную настройку нового BDCom P3310D, его ключевые особенности, проведем сравнительную характеристику с предыдущими моделями (P3310B и P3310C). В комплект входит: собственно OLT, кабель питания, serial-кабель RJ-45 <-> DB9 для первоначальной настройки и документация.

Внешний вид

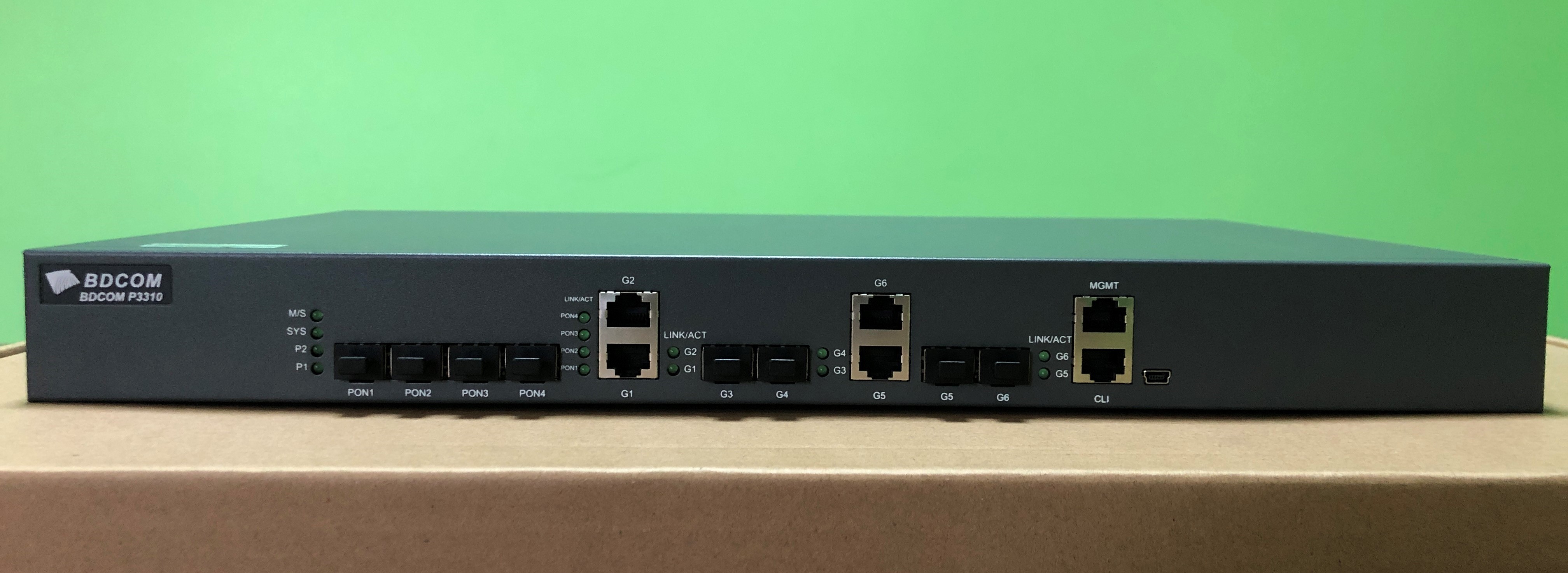

На фронтальной стороне сохранились все интерфейсы, которые присутствовали в предыдущих модификациях. Можем только отметить, что по сравнению с наиболее распространенным вариантом данной серии P3310B, на передней панели добавлен mini-USB порт для более удобной настройки через эмулятор serial-интерфейса, когда на ПК не предусмотрен порт DB9 либо нет переходника DB9 <-> USB type A, который подключается к кабелю RJ-45 <-> DB9, что поставляется в комплекте с OLT.


Также изменена индикация PON-портов: в одном индикаторе совмещено логическую индикацию LINK \ ACT.

На задней панели размещены разъем для подключения питания 220В, тумбер вкл\выкл подачи питания и клемма для заземления. С противоположной стороны зеркально размещены заглушки для подключения резервного блока питания, который НЕ может использоваться одновременно с главным (на главной плате предусмотрено только 1 линию приходного питания).


На верхней панели расположены короткие идентификационные данные об устройстве - серийный номер и mac-адрес OLT. На нижней панели размещена наклейка с расширенными данными об изделии.



На правой стороне размещены 2 вентилятора, работающих на выдув. Контроль состояний вентиляторов не предусмотрен, так как подведены только 2 контакта.


Начальная настройка OLT

Out-of-Band: serial-кабель

Сначала будем подключаться через serial-интерфейс. В большинстве современных ПК отсутствует последовательный порт DB9, поэтому нам нужен дополнительно переходник DB9 на USB type A, который мы подключим к уже имеющемуся кабеля.


Комплектный serial кабель


Переходник

Внимание: если использовать кабель из комплекта вместе с переходником - важен порядок подключения кабелей. Если OLT и ПК уже включены в сеть питания:

  1. Стыковать комплектный кабель с переходником
  2. Один конец (RJ-45) подключить к OLT
  3. Другой конец (USB type A) подключить к ПК, откуда будет подаваться питание на контроллер в кабеле.

Serial-контроллер размещен в переходнике, поэтому после его подключения к ПК нужно будет установить необходимые драйвера. После установки драйверов, в диспетчере устройств в разделе 'COM и LPT-порты "появится порядковый номер COM-интерфейса, к нему мы и будем подключаться через serial-терминал. Как будем использовать Putty:


Здесь нужно указать COM-интерфейс, который доступен в системе. Параметр 9600 baud и другие можем оставить без изменений, после чего нажимаем клавишу Enter, которая инициирует и откроет CLI-терминал. После открытия терминала снова нажмем Enter, - у нас появится баннер-поздравление и запрос на логин \ пароль входа в систему. Стандартные параметры входа: admin \ admin.


После входа мы будем находиться в обычном пользовательском режиме. Для перехода в привилегированный режим введем команду 'enable':


Проверим все сведения по OLT:


С динамической информации, мы видим здесь uptime и системное время.

In-Band, telnet

Стоит заметить, что на данной версии программного обеспечения предусмотрена возможность первоначальной настройки через линию telnet. НО эта функция подходит для тех специалистов, которые уже понимают все основные принципы работы с коммутаторами, так как есть риск полностью потерять доступ к управлению OLT при неверных сетевых настройках операционной системы OLT. Анализируя стандартные настройки, находим следующие конфигурации: видим, что только один порт G0 / 1 в состоянии `no shutdown` и создан vlan-интерфейс с назначенным IP-адресом и маской: 192.168.0.1/16.

Поэтому для настройки сетевой карты ПК можем использовать произвольную IP-адрес из этого пула. Для теста используем адресацию 192.168.0.2 255.255.0.0 на стороне ПК (указывать шлюз нет необходимости). Подключаем любой патчкорд витой пары к ПК и порта G0 / 1 OLT - с ПК тестово запускаем PING на IP OLT: должен быть связь. После успешной проверки PING-ом, открываем терминал Putty и вписываем следующие параметры подключения:


Аналогично как и для serial-подключения, после открытия CLI нужно нажать Enter - появится баннер и запрос на ввод логина \ пароля.

Выполним команду "show running-config" - результат ее выполнения выведет ВСЕ настройки OLT. Просмотрев их, видим задействованы следующие конфигурации:

  • Аутентификация только по локальной базе пользователей
  • Отключено запрос на пароль в привилегированный режим
  • Создан пользователь admin с паролем admin
  • Административно выключено все порты, кроме G0 / 1
  • Включено веб-управления
  • Создан vlan 1
  • Создан vlan-интерфейс 1 с IP-адресом
  • Глобально задействовано протокол RSTP
  • Включено добавления временных меток для логов и записей режима отладки
  • Хосты на PON-портах изолированные друг от друга

Как сообщалось ранее, перед тем как выполнять какие-то действия со стандартной IP-адресацией OLT, рекомендуется подключиться консольным кабелем, и только тогда вносить изменения в vlan-интерфейсы, переопределять IP-адреса (Первый vlan управления опасно использовать в реальной сети!!!) .

Базовые настройки коммутации и SVI (Switch Virtual Interface) мы рассматривали в наших статьях: Базовые команды проверки состояния и режимов работы ONU на OLT BDCom P3310 и Настройка ONU на OLT BDCom P3310.

Сравнение с предыдущими ревизиями OLT и преимущества P3310D

В первую очередь, нужно указать аппаратные улучшения. Заметим, что все ревизии OLT модели BDCom P3310 поставляются с одинаковыми процессорами и одинаковым объемом системной памяти - 128 МБ. Но с выпуском более новых ревизий увеличивается объем флэш-памяти. Для OLT BDCom P3310B он составляет 8 МБайт, P3310С 16 МБайт и в последний P3310D 32 Мбайт.

Существенной разницей и отличием ревизий C и D является переформатирована организация файлов в флэш-памяти: в последних 2-х ревизиях единственный конфигурационный файл разнесен как 3 различные файлы: startup-config, config.db, ifindex-config.

В старых релизах все данные по конфигурации содержались в running-config, а после сохранения конфигураций с RAM в flash прописывались в startup-config. В 2-х последних реализациях было сделано распределение на 3 файлы, перечисленные выше. В startup-config сохраняется общая структура и конфигурации портов и все остальные. config.db - файл текущей конфигурации ONU и файл ifindex-config - где хранится вся информация по принадлежности конфигурации к физическим и логическим интерфейсам.

По этой причине, были внесены изменения в команду "write" (сейчас не является однозначной). Чтобы одновременно прописать изменения во все конфигурационные файлы можно ввести команду "write all" - все 3 файла будут перезаписаны. Если ввести "write" - изменения будут только внесены в startup-config, так же можно применять отдельно для каждого файла через параметры команды "database" и "ifindex". Соответственно, при выполнении резервных копий нужно выполнять backup всех этих файлов.

Другим важным и ожидаемым нововведением является возможность блокировки ONU - запрет регистрации. Эта функция была уже раньше доступна в многопортовый моделях BDCom, в 4-х портовых - нет. Чтобы заблокировать ONU нужно перейти в режим конфигурирования epon-SFP где находится нужный нам ONU. С этого режима ввести команду:

(config_epon0/1)#epon onu-blacklist mac <xxxx.xxxx.xxx>

Где xxxx.xxxx.xxx - mac-адрес ONU.

После блокировки статус ONU будет изменен на llid-admin-down, но ONU все равно будет зарегистрирована на OLT. Посмотреть заблокированы ONU можно командой "show epon rejected-onu" с привилегированного режима. Чтобы полностью удалить ONU с SFP можно использовать уже известную нам команду "no epon bind-onu sequence <LLID>". Чтобы снова дать разрешение на регистрацию ONU нужно ввести обратную команду "no epon onu-blacklist" - ONU автоматически зарегистрируется.

Также добавлено алгоритм коррекции ошибок - FEC. Есть возможность включения глобально на epon-SFP и отдельно для ONU.

Добавлена поддержка управлением PoE на Ethernet-портах ONU (не для всех моделей ONU !!! Было проверено только на BDCom).

Добавлена возможность выявлять петли по портам и вручную назначать действия, которые нужно выполнять: блокировка порта, отключение и ограничение состоянием "learning".

Добавлена возможность управления L2-петлями отдельно на Ethernet-портах ONU (в предыдущих ревизиях был только механизм выявления петель, оповещение). В данной ревизии существуют команды:

(config_epon0/1:1)#epon onu port 1 ctc disable-looped enable

(config_epon0/1:1)#epon onu port 1 ctc disable-looped disable

Первая команда (стандартное поведение) выключит Ethernet-порт, если возникнет петля, порт будет аварийно отключен.

Другая команда просто выведет оповещения, но порт не выключит (например, если через порт проходит несколько vlan-ов важных и полное блокирование порта может остановить другие потоки данных).

Также добавлена возможность аннулировать все счетчики (количество переданных кадров, данные об ошибках и прочее). Для этого уже существует команда:

(config_epon0/1:1)#epon onu port 1 clear statistics. (Применяется НЕ для всех ONU)

Добавлено средство "cable-diagnostic" для проверки проблем с подключенным кабелем.

Реализовано корректировки интервала между передачей Ethernet-кадров - interframe gap (IFG). Эта функция позволяет изменять задержку между передачей кадров с порта, также конфигурировать режим простоя (не рекомендуется изменять параметр без важных на то причин)
