Базовые команды проверки состояния и режимов работы ONU на OLT BDCom P3310

28.02.2021
Поделиться в:

В данной статье мы рассмотрим базовые команды по настройке и проверке состояний ЕPON ONU, с типичными параметрами: 1 PON-порт - 1 Gbps Downlink / 1 Gbps Uplink, 1 Ethernet порт - 10\100\1000 Mbps. В качестве оптического терминала будем использовать OLT BDCom P3310, который поддерживает стандарт CTC 2.0/ 2.1 для удаленного управления ONU.

Проверка состояния и режимов работы ONU на OLT BDCom P3310B

Перед подключением ONU к PON-ветке определенного EPON SFP ознакомимся с основными состояниями ONU, которые проходят после подключения:

  • Registered
  • Authenticated
  • Auto-configuring
  • Auto-configured

Первые 3 состояния являются не операционными, а диагностическими. По ним можно определять на каком этапе остановился процесс регистрации ONU. Последний свидетельствует о том, что без всяких предварительных конфигураций OLT самостоятельно, автоматически зарегистрировал ONU и он готов для передачи трафика. Можно уже сказать, что циклическое зависания на 1 из станов и циклическое прохождение первых 3-х свидетельствует о двух типичных неисправностях:

1 неисправность

(Наиболее распространенная) На PON-ветке возникла растяжка оптического волокна, из-за чего получили критическое проседания оптических уровней (меньшее значение -30 dBm, хотя чувствительность напрямую зависит от производителя ONU, его оптического модуля).

Здесь же разберем основные команды для проверки оптических уровней как на ONU, так и на OLT. Сначала, нам необходимо по MAC-адресу ONU определить номер LLID (номер интерфейса), по которому будем в дальнейшем к нему обращаться. Данная команда из рисунка 1 выполняется с привилегированного режима:


Рис. 1

На рисунке 2 изображено результат выполнения команды, которая по интерфейсу (LLID) выводит подробную информацию за основные показатели.


Рис. 2

  • operating temperature (degree): 25 - температура процессора ONU, в Цельсиях
  • supply voltage (V): 3.3 - напряжение, что подведено к процессору ONU
  • bias current (mA): 11.8 - ток смещения лазера. Если коротко - уровень тока который сейчас потребляет лазер (параметр не должен быстро меняться, иначе это будет свидетельствовать о нестабильной работе оптического модуля в ONU)
  • transmitted power (DBm): 1.7 - значение (всегда должна быть плюсовая величина) оптических уровней, которые передает ONU в сторону OLT (длина волны 1310нм)
  • received power (DBm): -17.9 - значение (всегда должна быть отрицательная величина) оптических уровней, которые получает ONU от OLT (длина волны 1490нм). Именно слишком низкие показатели свидетельствуют нам о повреждении оптического волокна и невозможность установления ONU в операционный, исправный режим (Auto-configured)

Следующая команда, которой можно проверить оптические показатели:


Рис. 3

Команда, результат которой выведено на рисунке 3, отражает оптические показатели уже относительно OLT, то есть оптические уровни которые получает OLT от ONU. Зная, что передатчик ONU светит на уровнях ~ + 2dBm, можем сейчас рассчитать коэффициент затухания от ONU к OLT, это абсолютная разница 2-х чисел: 2dBm - (-22.7dBm) = 24.7dB - находится в удовлетворительных пределах.

Аналогичный расчет проводится и для уровней от OLT к ONU: 6.7dBm - (-17.8dBm) = 24.5dB (где + 6.7dBm уровни с передатчика SFP в OLT), также удовлетворяет пределы бюджета PON-ветки - до -30dB. Стоит заметить, что данные показатели (-22.7) будут всегда ниже по значению в сравнении с уровнями от OLT к ONU, так как на планарных (PLC) сплиттерах затухание 2-х волн неравноправное, поскольку в 2-х направлениях проходят волны совершенно разных длин.

Если в вашей сети показатели близки к вышеописанным - это признак того, что физический уровень работает нормально, стабильно и можем переходить к другим командам проверки и конфигурационных команд.

2 неисправность

Также причиной проблем регистрации ONU может быть неисправность (в большинстве случаев проявляется как нестабильная работа и недоступность определенных команд из стороны OLT) самого EPON SFP-модуля. Основной метод проверки корректности работы SFP-модуля: выполнение общей команды, которая предоставляет отчетность по счетчикам передачи данных. Для канального уровня это статистика: за краткие сведения подключенного SFP-модуля, по успешно переданных кадрах, полученных с ошибкой (cортировка по какой причине кадр был отброшен), утилизация канала всего модуля за последние 5 минут. Вывод команды видим на рисунке 4.

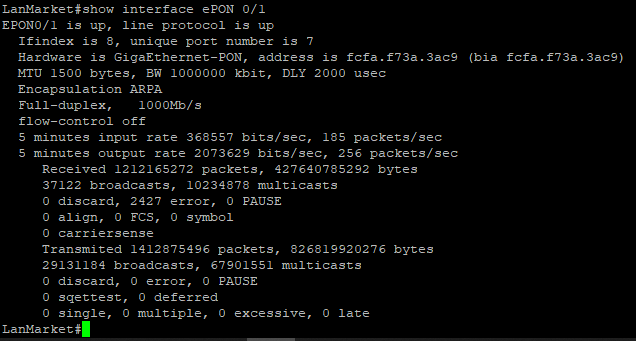

Рис. 4

Нас интересует счетчик Errors - он свидетельствует о количестве полученных ошибок с PON-ветки. Если данный счетчик интенсивно увеличивается - это свидетельствует о двух типичных проблемах:

  1. Связано с первым пунктом - если на нескольких сплиттерах возникло критическое проседания оптических уровней, повлекшее повреждение физического уровня - как следствие будет генерация многих поврежденных кадров, которую мы можем наблюдать в данном счетчике. Решение проблемы: проверить физическое состояние линии, замерить приходные уровни на сплиттерах.
  2. Повреждение оптического блока в самой SFP, PHY-раздела: при таких условиях количество ошибок будет аномально увеличиваться (тысячи в секунду). Решение проблемы: замена SFP.
Также, чтобы дополнительно проверить физические показатели самого SFP-модуля, полезной будет команда из рисунка 5:


Рис. 5

С чем может быть проблема и что следует проверить - температура модуля. За аномально высокой температуры может наблюдаться нестабильная работа модуля в виде зависаний связей ONU (на одном из первых 3-х состояний или циклический ход состояний) и, соответственно, быстрый рост ошибок на данном EPON-порту.

Подключим к OLT только 1 EPON SFP в первый epon-порт. Через 1 сплиттер подключено для теста 3 ONU. Одна из наиболее часто применяемых команд - вывод состояний всех ONU с определенной (в данном примере первой) SFP:


Рис. 6

Команда из 6-го рисунка выводит краткие сведения о самой ONU, такие как марку \ модель, mac-адрес (каждая ONU обладает уникальным mac-адресом, который служит только как идентификатор в PON-сети. Данный mac-адрес НЕ участвует в коммутации каналов).

Если нам заранее известен LLID (интерфейс ONU для OLT, порядковый идентификатор при регистрации, избирается первый свободный в списке с 1 по 64 номер), мы можем данной командой индивидуально проверить статус ONU, но по особой специфике ОС данных OLT, двоеточие нужно заменить на пробел:


Рис. 7

Вывод информации только по определенной ONU (рис. 7). Также есть команды, которые можно рассматривать как подмножество той, о которой писали выше. Чтобы получить детальный вывод информации о ONU - выполним следующую команду из рисунка 8:


Рис. 8

Важный момент: большинство epon-команд имеют удвоение: вариант с "сtс" и без "сtс". CTC - это аббревиатура от "China TeleCom", что представляет собой единый стандартизированный протокол взаимодействия OLT с ONU многих вендоров. Если не указать в команде параметр "сtс" - команда вернет пустой результат (без ошибок).

На рисунке 9 отфильтровано только активные ONU на SFP. Но кроме простого фильтра, мы получаем расширенную информацию об активных ONU:


Рис. 9

Наиболее важные показатели:

OAM Status: ctc oam oper - стандарт по которому проходит конфигурация ONU со стороны OLT, и показатель того, что стан ONU операционный (активный). В противном случае, будет написано link fault.

LastDeregReason - последний статус причины неактивности ONU.

Alivetime - uptime ONU от последнего неактивного состояния.

Рассмотрим на рисунке 10 команду для проверки всей информации по состоянию Ethernet порта (портов) на ONU:


Рис. 10

Команде были переданы следующие параметры: LLID ONU (интерфейс ONU) и порядковый номер Ethernet-порта (в данном случае '1' - только один Ethernet-порт), результат выполнения команды выдал подробную информацию о статусе, скорости и дуплексе. Но не стоит принимать данный перечень за стандарт - количество выводимых значений строго зависит от процессора и ПО самого ONU (зачастую вывод останавливается только на статусе порта: Link-Up \ Link-Down).

Если данная команда не срабатывает или очень длительное время отклика - это свидетельствует о проблеме со связью до самого ONU (проблема с регистрацией \ авторизацией - решение проблем было описано выше). Аналогично, если вы используете многопортовый ONU, для проверки состояния определенного порта подставляем в качестве параметра его порядковый номер.

Проверка MAC-адресов на ONU

Для этой простой проверки, в BDCom предусмотрено несколько, разных по синтаксису и результатах, вариантов. Первый из них и наиболее распространенный, проверка ВСЕХ (dynamic-определены или static-) mac-адресов, полученных с Ethernet-порта (портов) ONU. Результат команды мы видим на рисунке 11.


Рис. 11

Мы получили перечень всех mac-адресов с ONU. Есть один нюанс работы некоторых видов ONU - в списке полученных mac-адресов с Ethernet-порта, кроме одного реально подключенного оконечного устройства, может быть MAC самой ONU: данное явление считается нормальным, может изменяться от марки \ модели ONU.

Для того, чтобы просмотреть все MAC адреса, которые сейчас есть в mac-таблице на ONU выполним команду, которая изображена на рисунке 12:


Рис. 12

Принцип работы данной команды заключается в том, что OLT рассматривает ONU как коммутатор и отражает сумму всех mac-адресов на PON порту и на Ethernet порту (портах).

ВАЖНО: для многопортовых ONU со стороны OLT BDCom НЕ предусмотрена сортировка mac-адресов по определенных Ethernet портах - отражение выводится как список всех mac-адресов из всех Ethernet-портов.

Одной из важных команд для проверки работы ONU считается удаленная перезагрузка определенного Ethernet порта на ONU. Данная операция выполняется из конфигурационного режима. Для этого нужно перейти с привилегированного режима, выполнив команду:

#config

(Если у вас установлен пароль на конфигурационный режим - введите его)

(config)#interface epon 0/1:2

Сейчас мы находимся в конфигурационном режиме самого ONU.

(config_epon0/1:2# epon onu port 1 ctc shutdown

Выполнив данную команду мы выключаем первый Ethernet (LAN) порт на ONU. В результате после подключения витой пары к ONU на другой стороне не будет никакой активности. Аналогичные действия мы можем выполнить для всех остальных Ethernet портов. Чтобы зафиксировать данное действие в постоянной памяти OLT нужно с привилегированного режима прописать команду:

#write

После чего все изменения будут внесены в конфигурационный файл startup-config, и будут актуальны после перезагрузки OLT.

Важно! Данная команда является универсальной и совместимой со всеми ONU (единственный вариант, только с вставкой "сtс"). Поэтому если после выключения порта он по визуальной индикации все равно демонстрирует активность, а на другой стороне наблюдаются циклические изменения состояний UP\DOWN, или фиксированный режим работы в 10 Mbps - есть вероятность что он вышел из строя и не может обеспечить корректную работу с конечным устройством.

Для отмены команды необходимо выполнить ее с отрицанием 'no' в начале:

(config_epon0/1:2# no epon onu port 1 ctc shutdown

Исправление проблем (Troubleshooting)

Из типичных проблем взаимодействия OLT <-> ONU может быть вариант, когда ONU без всяких на то причин зависает в процессе регистрации (когда проверено что линия в порядке и SFP-модуль работает корректно). Отсортируем в порядке убывания наиболее вспомогательные действия для решения этой проблемы:

1. Удаленная перезагрузка ONU. Выполняется одной командой с привилегированного режима 2-мя вариантами:

#epon reboot onu mac-address <xxxx.xxxx.xxxx>

#epon reboot onu interface ePON 0/1:2

Для обоих случаев нужно подтвердить диалог ответом "yes" или просто "y" и нажать Enter -> ONU перезагрузится, появится состояние wire-down (индикатор обрыва оптического волокна), и далее по всем известным состояниям к auto-configured включительно. В большинстве случаев данная операция помогает и вводит ONU в ее операционное состояние.

2. Физическая перезагрузка ONU, если первый пункт не сработал.

3. Удаление ONU с OLT и принудительная перерегистрация ONU.

Чтобы провести удаление и повторно перерегистрировать ONU нужно перейти в привилегированный режим:

#config

После чего нужно перейти в режим конфигурирования самой epon-sfp:

(config)#interface epon 0/1

Удалим ONU выполнением следующей команды из рисунка 13:


Рис.13

В данной команде есть единственный параметр ... sequence <LLID », где LLID порядковый номер ONU в пределах SFP. То есть результатом этой команды будет удаление и повторная регистрация ONU.

Следует отметить, что повторно проверку состояния ONU следует выполнять уже не по номеру LLID, а проверяя по mac-адресу ONU. С чем это связано? Здесь срабатывает логика распространения и назначения LLID - «первый свободный». То есть, если предварительно был незанятый первый интерфейс - OLT назначит первый свободный порядковый номер.

4. (Не рекомендуется для частого использования) Перезагрузка SFP-модуля. Внимание - команда полностью выключает питание на модуль, поэтому пропадет связь со всеми подключенными ONU! Даже при кратковременном воздействии для абонентов данное прерывание будет заметным!

Для этого нужно перейти в привилегированный режим, с него в конфигурационный и кратковременно выключить модуль. Рассмотрим это в виде последовательности команд:

#config

(config)#interface ePON 0/1

(config_epon0/1)#shutdown

(config_epon0/1)#no shutdown

В заключении, состояние всех ONU станет wire-down. Действительно подтверждается как внезапное отключение от сети, так как OAM сигнал Dying Gasp (сигнализирует физическое отключение ONU с линии питания) не мог быть передан от ONU к OLT. Если после выполненного проблемный ONU вышел на связь (состояние auto-configured) - следует тут же проверить оптические уровни от ONU и от OLT. Если они в пределах нормы, нужно проанализировать возникает ли подобная ситуация с другими ONU, особенно на тех же сплиттерах. Если индивидуальная проблема - можно предположить что неисправность именно с ONU и необходима замена.
