Міні-огляд маршрутизатора MikroTik RB5009UPr+S+IN від Mikrotik

Компанія Mikrotik розпочала представлення своєї нової лінійки маршрутизаторів RB5009 з моделі RB5009UG+S+IN, та зовсім скоро оновила свій новий «крутий» роутер до RB5009UPr+S+IN. Також запропонували аналогічну зовнішню модель RB5009UPr+S+OUT. Новий MikroTik RB5009UPr+S+IN використовує платформу RB5009 і додає вхід і вихід PoE на всі свої порти.

Огляд обладнання MikroTik RB5009UPr+S+IN

Почнемо з загального вигляду. Є один порт SFP+ 10GbE, вісім портів RJ45: сімі з цих портів RJ45 є 1GbE, а один - 2,5GbE.

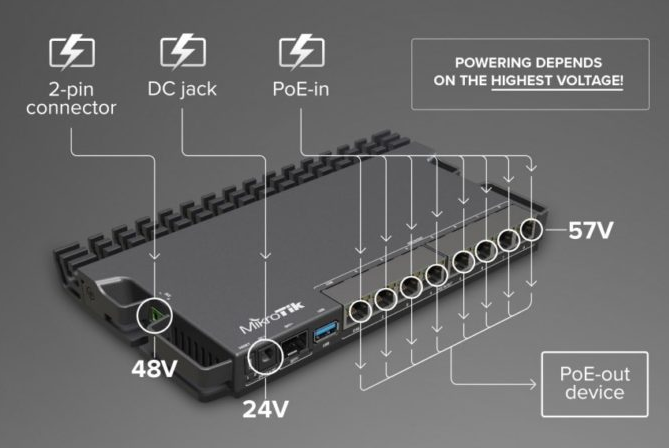

Також є порт USB. Мабуть, найцікавішим аспектом блоку є ситуація з живленням. Можна живити комутатор через роз’єм живлення. Його можна живити через роз’єм постійного струму збоку. Або всі вісім портів RJ45 мають можливості PoE-In. Отримання резервного живлення на цьому пристрої має бути дуже легким.Вихід PoE обмежений лише 25 Вт і сумарно 130 Вт. Тим не менш, це чудово для такого класу пристроїв.

З боків пристрою у нас є здебільшого простір для монтажу.

Сам пристрій має пасивне охолодження, що робить його малошумним або безшумним.

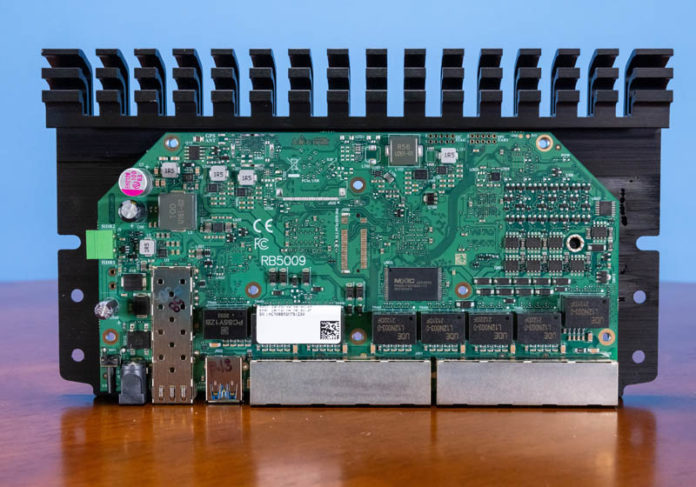

Невеликий маршрутизатор заснований на процесорі Marvell 88F7040 і комутаторі Marvell 88E6393. Нам дуже подобається, що MikroTik переносить свою лінійку на процесори Arm і силікон Marvell, оскільки це крок вперед у порівнянні з продуктами попереднього покоління. Це також допоможе зробити пристрої більш продуктивними з часом. Є процесор Marvell 88F7040, 1 ГБ оперативної пам’яті, 1 ГБ пам’яті та мікросхема комутатора Marvell 88E6393.

Завдяки своєму малому форм-фактору він призначений для розміщення в половинній стійці та половинній висоті. MikroTik має кронштейни, які дозволяють чотири з цих пристроїв вмістити в 1U - RB5009 rackmount kit K-79.

Незважаючи на те, що компанія пропонує більш потужні маршрутизатори, перспектива розміщення чотирьох таких маршрутизаторів у розмірі 1U з пасивним охолодженням є дуже захоплюючою для додатків і лабораторій з обмеженим простором.

.

Далі перейдемо до блок-схеми, щоб побачити, як це все працює.

Насправді це досить потужна платформа. Marvell 88F7040 — це чотирьохядерний чіп Arm Cortex-A72.

Marvell 88E6393 — це промисловий комутатор на платформі Link Street, який підтримує маршрутизацію L3.

Комутатор не є найвищим класом, який Marvell продає, але він примітний, оскільки має 2,5GbE SerDes і 10GbE SerDes. Ідея полягає в тому, що ви можете мати висхідний порт 10GbE з повною швидкістю лінії, оскільки вона не блокується.

Енергоспоживання та шум MikroTik RB5009UPr+S+IN

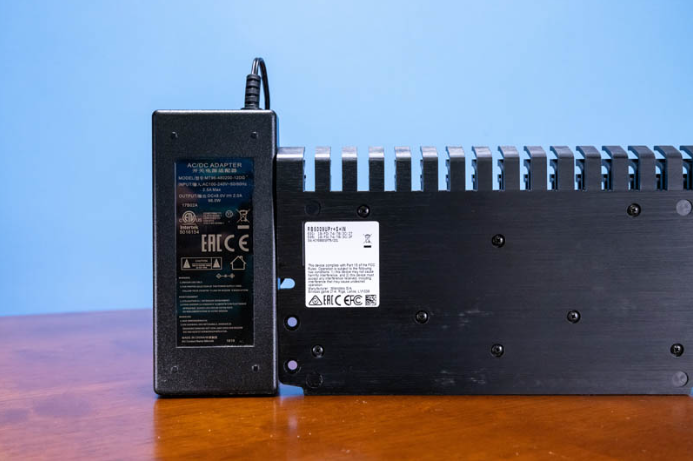

Адаптер живлення, що входить у комплект, виглядає дуже великим із потужністю близько 96 Вт. Сам роутер споживає близько 15 Вт. Причина, чому ми маємо такий великий адаптер живлення, полягає в тому, що порти RJ45 маршрутизатора можуть не тільки обслуговувати PoE-вхід, а й PoE-вихід через PoE/PoE+. Мати 802.3af/at на такому маршрутизаторі, який може замінити комутатори в багатьох сценаріях, дуже добре.

Що стосується енергоспоживання, ми побачили цифри в режимі очікування в діапазоні 7,4 Вт. Максимальна потужність для цього пристрою без живлення PoE і без підключених кабелів має становити приблизно 15 Вт.

MikroTik каже, що максимальна потужність для всього пристрою, включаючи PoE, становить 150 Вт. Оскільки в цьому пристрої немає вентиляторів, він безшумний.

MikroTik RB5009UPr+S+OUT

RB5009UPr+S+OUT - зовнішня версія маршрутизатора PoE RB5009UPr+S+IN. Додавання водонепроникного корпусу зі стандартом IP66 до серії RB5009 дозволило задовольнити всі вимоги клієнтів і значно розширити застосування даного пристрою.

Заключні слова

MikroTik RB5009UPr+S+IN — класна роутерна платформа. Вона досить проста, але мати PoE-out і PoE-in у цьому форм-факторі дуже приємно. Даний маршрутизатор дозволяє повноцінно замінити PoE комутатор в мережі. Це хороша платформа, якщо ви хочете використовувати RouterOS і також хочете мати порти PoE/PoE+ із підключенням 2,5GbE/10GbE.
