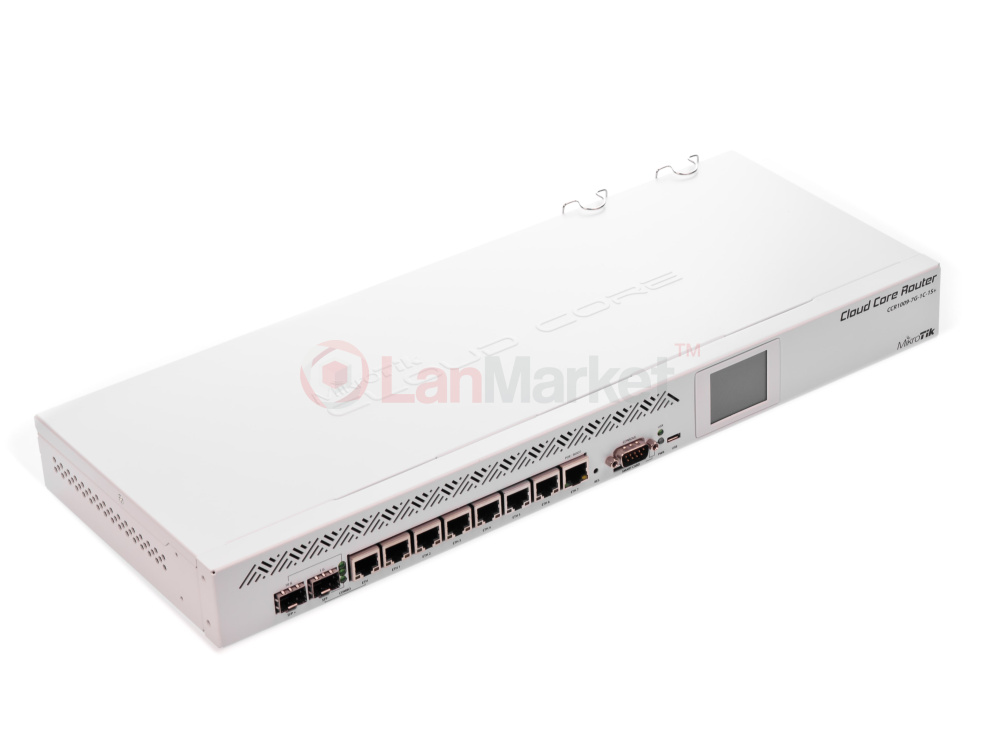

Cloud Core Router CCR1009-7G-1C-1S+ Mikrotik

CCR1009-7G-1C-1S+ это новый этап развития поколения Cloud Core Router 1009-й серии. В новых моделях разработчики приняли во внимание пожелания пользователей, выпустив улучшенную версию.

Важные изменения для повышения производительности

Одним из недостатков предыдущего поколения CCR многие пользователи считали наличие промежуточного аппаратного свича между сетевыми интерфейсами и центральным процессором.

Для сравнения, у популярной модели CCR1009-8G-1S-1S+ четыре интерфейса подключены к непосредственно к процессору, еще четыре интерфейса объединены при помощи аппаратного свича Atheros 8327. Узким местом такой конфигурации является пропускная способность шины между switch-chip и CPU, равная 1 Гбит.

В новом маршрутизаторе CCR1009-7G-1C-1S+ все сетевые интерфейсы подключены непосредственно к центральному процессору TILE-Gx9, благодаря чему система лишается узкого места, а весь трафик обрабатывается на процессоре.

На общей производительности это сказалось позитивно, в отличие от своего предшественника CCR1009-8G-1S-1S+, в новом CCR1009-7G-1C-1S+ больше нет ограничения по скорости для обмена между группой интерфейсов Eth1-Eth4. Таким образом, новинка обеспечивает общую пропускную способность на уровне 15 400 Мбит/сек, против 11 500 у предыдущей модели.

Комбо-порт

Как вы наверное заметили, на смену маркировки 8G в новых моделях указывается 7G 1C, что обозначает 7 интерфейсов Gigabit Ethernet и один комбо-порт.

Что же такое комбо-порт? Комбо-порт - виртуальный программный интерфейс, объединяющий в себе два физические интерфейсы: гигабитный RJ45 и слот SFP. Вы можете использовать любой вариант подключения, более удобный для вас. При этом, в панели управления RouterOS осуществляется выбор типа интерфейса.

Вторая особенность комбо-порта - аппаратный fail-over, маршрутизатор может осуществлять автоматическое переключение между двумя линиями или каналами, в случае отказа.

Поддержка модулей SFP на 100 Мбит

Еще одной интересной особенностью CCR1009-7G-1C-1S+ является долгожданная поддержка модулей стандарта 100BASE-LX/100BASE-SX/100BASE-BX. Иногда бывают ситуации, когда на предприятии используется мощный коммутатор, но канал провайдера подключается на скорости 100 Мбит/сек. Поддержка старых модулей позволяет избежать необходимости в дополнительном сетевом оборудовании.

Два источника питания

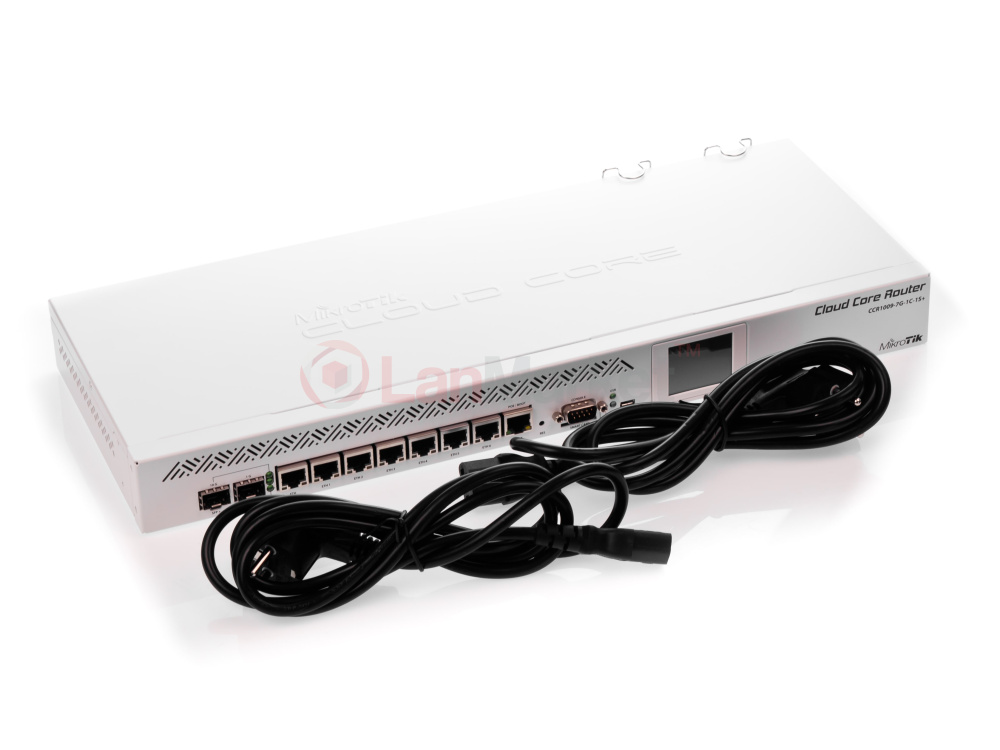

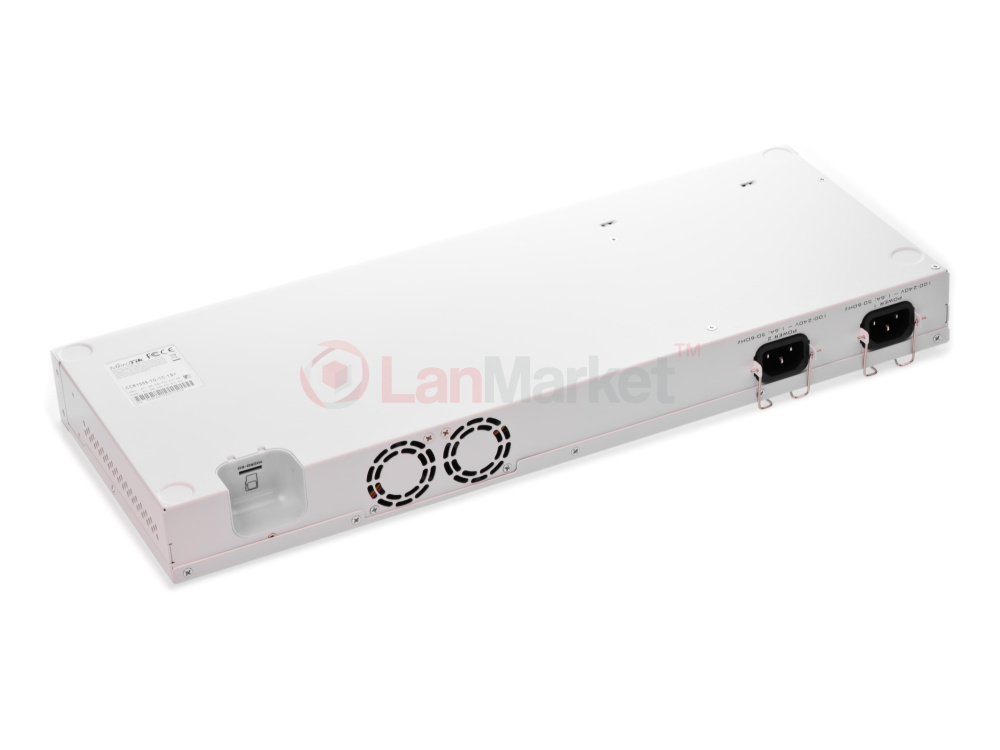

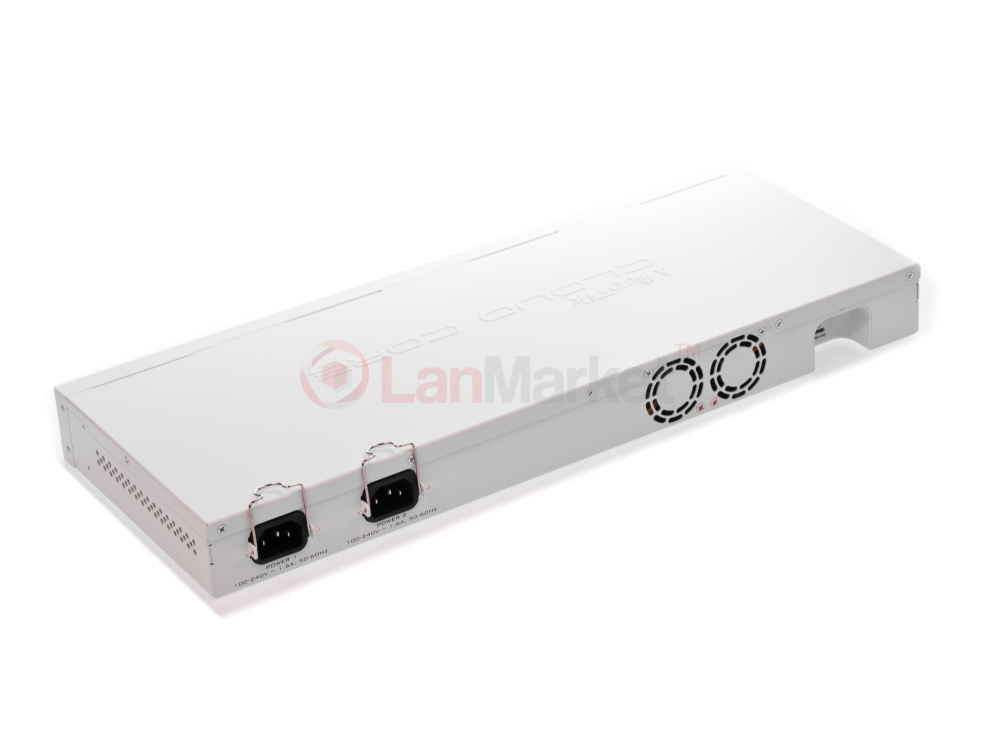

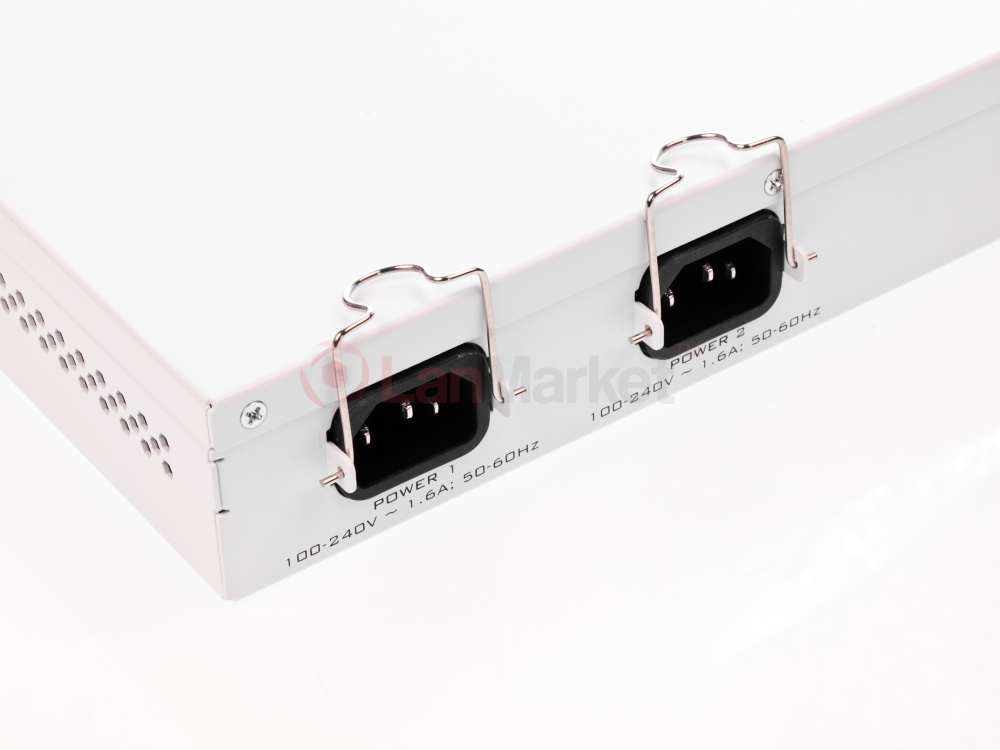

CCR1009-7G-1C-1S+ от Mikrotik выполнен в форм-факторе 1U, все элементы крепления включены в базовый комплект поставки. Данная модель оснащена сразу двумя источниками питания, которые располагаются внутри корпуса устройства. Использование двух источников питания позволяет повысить надежность узла и исключить отключение активных клиентов в случае аварий в сети электропитания или выхода из строя основного источника питания.

Поддержка SFP+ 10 Гбит

Модель CCR1009-7G-1C-1S+ оснащена высокоскоростным интерфейсом SFP+ 10G.

Функциональные возможности

CCR1009-7G-1C-1S+ - одна из младших моделей в линейке CCR1009, тем не менее, сочетание богатого набора интерфейсов, мощного 9-ядерного процессора, 2 Гбайт оперативной памяти и RouterOS Level 6 предоставляет своему владельцу богатые возможности для создания высокопроизводительной сетевой инфраструктуры.

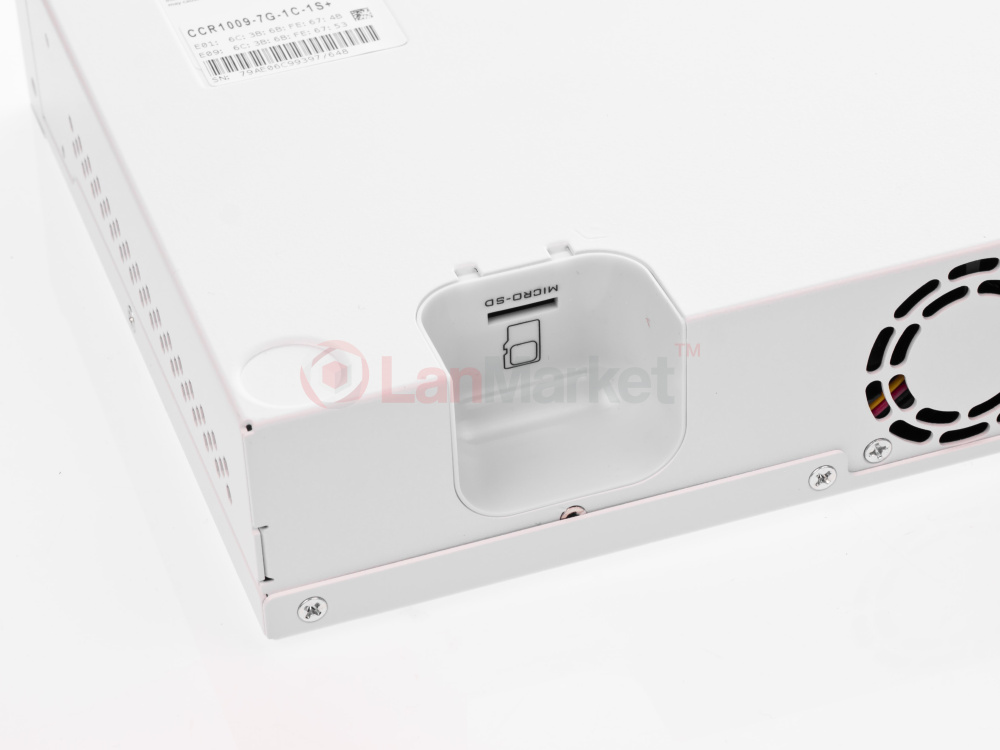

Объем постоянной памяти составляет 128 МБ, в случае использования The Dude, этот объем может быть расширен при помощи карт памяти microSD.
