Wi-Fi для кафе на оборудовании Mikrotik

Всем привет! Не так давно мы рассматривали проект создания беспроводной сети в кафе на оборудовании Ubiquiti, а еще немного ранее подбирали «железки» для Интернета на даче. Сегодня вновь коснемся коммерческой направленности и поговорим о том, какие устройства Mikrotik больше подойдут владельцам ресторанов и фирмам-подрядчикам для организации Hotspot`ов и построения гостевых Wi-Fi.

Почему Mikrotik ?

Не будем кривить душой - в вопросах беспроводных сетей для бизнеса правит Ubiquiti. Хотя борды латышей вовсе не пасут задних, номенклатура устройств вендора составляет по большей части «backend» - маршрутизаторы и коммутаторы, в том числе, провайдерского класса, оборудование для базовых станций и радиомостов, LTE-точки доступа и платы для специфических целей. Тем не менее, в ряде задач по созданию беспроводных сетей решение в пользу микротиков очень даже оправдано. Ниже указаны некоторые возможные причины такого выбора.

• слишком ограниченный бюджет на ИТ-инфраструктуру;

• наличие опыта работы с оборудованием Mikrotik и отсутствие такового в отношении устройств других производителей;

• специфические задачи, которые требуют покупки определенного железа.

Ну а теперь, наконец, перейдем к рассмотрению конфигураций нашей потенциальной сети.

Конфигурация 1.

Начнем, пожалуй, с загородной местности. Представим себе типичное сельское кафе максимум на 50 человек. Положим также, что единственный способ подключения такого заведения к сети Интернет возможен по беспроводному каналу при помощи наружной точки доступа. Как вариант, это может быть одна из следующих AP с третьим уровнем лицензии RouterOS - SXTsq Lite2, LHG 2 или LHG XL 2, работающих в частотном диапазоне 2.4 ГГц, а также аналогичных им SXTsq Lite5, LHG 5 и им подобных для 5-ти гигагерц. В данном случае разница лишь в усилении антенн.

А что же будет установлено дальше? Так как кафе и ресторан - это, прежде всего, бизнес, а значит, создается на перспективу, мы предлагаем особенно не экономить и поставить следом за приемной точкой доступа не топовый, но достаточно функциональный 5-портовый Mikrotik hAP ac lite с поддержкой Dual Band, наличием USB и PoE out, который, кстати, доступен еще и в стильном Tower кейсе.

Также настоятельно рекомендуем Вам приобрести устройство молниезащиты для Вашей CPE-антенны, поскольку сельская местность бывает богата на грозы. При том что особую разницу в итоговом чеке Вы вряд ли почувствуете.

Конфигурация 2.

Поехали дальше. Допустим, что ситуация с ISP в нашей местности обстоит лучше, чем мы думали. Вероятно, к нашему заведению можно даже подвести оптоволоконную линию. Чтобы связать ее с нашим Mikrotik hAP ac lite, понадобится использовать медиаконвертер типа «оптика-медь» (Fiber to copper), например, фирменный RBFTC11. При этом получается, что, хотя мы и убрали приемную точку доступа с 3-м уровнем лицензии со входа, по итогу получили все те же два блочка вместо одного.

Посему предлагаем заменить наш Mikrotik hAP ac lite на более продвинутый вариант hAP ac с SFP-шахтой, дабы использовать соответствующий модуль, а в дополнение получим прибавку к объему оперативной памяти и более мощный процессор. Цена на Mikrotik hAP ac немного кусается, поэтому вот еще доступные варианты:

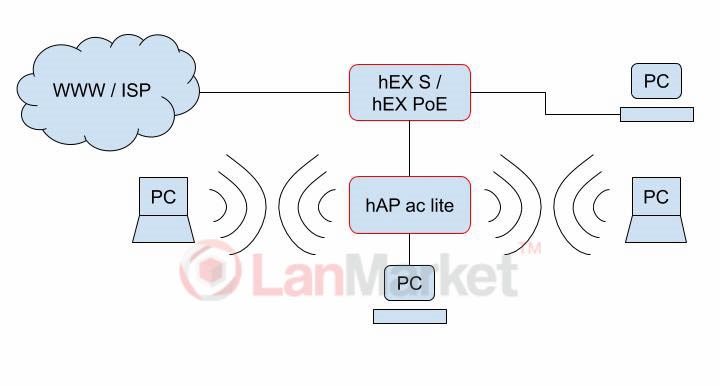

• Mikrotik hEX S в связке с любой точкой доступа с поддержкой 2.4/5 ГГц, например, с внутренними hAP ac lite, cAP ac и hAP ac2 или погодоустойчивой wAP ac;

• Mikrotik hEX PoE в комбинации с теми же AP.

А вот перечень SFP-модулей, которые совместимы со всеми тремя микротиками:

• S-85DLC05D;

• S-31DLC20D;

• S-55DLC80D.

Конфигурация 3.

Обе вышеупомянутые конфигурации будут работать благополучно и стабильно, пока мы будем иметь дело с одной-двумя абонентскими AP. По мере развития бизнеса, увеличения площади кафе или ресторана, а также с ростом числа посетителей появится необходимость подключения к центральному микротику дополнительных точек доступа. При этом каждую такую штуку необходимо будет запитать от розетки 220 В либо от любого сетевого устройства по технологии PoE, не говоря уже о банальной нехватке портов в центральном Mikrotik (hAP ac, hEX S или hEX PoE).

Поэтому приведем нашу схему к следующему виду, добавив в нее коммутатор RB260GSP.

Конфигурация 4.

Хотя наша сеть состоит из двух микротиков - RB260GSP и hAP ac, а это значит, что мы можем подключить до 4-х точек доступа к первому из них и «подкинуть» еще 4 на второй (хотя так делать нежелательно), чего должно хватить практически любому заведению, все же представим, что их оказалось недостаточно. Так, чтобы разместить еще больше AP на территории, необходимо использовать еще один коммутатор, например, аналогичный RB260GSP с функцией PoE на 2, 3, 4 и 5 порту. В этом случае получаем уже целых три устройства, каждое из которых необходимо запитать от электросети и, более того, найти им место на полке.

Можно пойти иным путем и заменить уже имеющийся коммутатор на более продвинутый, с большим числом портов. Но тут другая проблема. Дело в том, что на наш скромный, но, по сути, коренной Mikrotik hAP ac возложена непосильная задача - принимать сигнал от провайдера, фильтровать и маршрутизировать трафик, контролировать работу точек доступа, а еще, может, и Wi-Fi раздавать. Долго ли проработает подобное устройство под такой нагрузкой? Поэтому заменим этот микротик на RB3011UiAS-RM и получим целых 10 портов под наши нужды.

Конфигурация 5.

Проанализируем схему выше. Первое, что приходит на ум, это то, что большинство пользователей сети взаимодействуют не друг с другом, как это происходит в организациях (звонки, почта), а запрашивают контент из сети Интернет. Одни скачивают торренты, другие просматривают потоковое видео, а на все про все - 1 Гбит/с или, условно, 10 Мбит/с на 100 абонентов, включая посетителей, персонал, серверы, телевидение, телефонию и прочее, а этого может оказаться мало. Представьте себе McDonald`s.

Кроме того, в предыдущей конфигурации мы отказались от раздачи питания точкам доступа по PoE, а эта функция далеко не лишняя. Плюс, добавим в схему сети коммутатор, как это и полагается. А чтобы он не стал узким местом в системе (так называемый Bottleneck), подадим на него сигнал со всех портов нашего роутера, объединенных в один агрегированный канал.

Ну и наконец - при таком размере сети неплохо было бы если не стойку-шкаф в отдельном помещении поставить, то уж точно повесить коммутационный ящик, а уже в нем разместить роутер, свич, кабель-органайзер, блок розеток и необходимое количество павер-боксов (в данном случае серии Pro).

Выводы
