Тестирование роутеров Totolink N150RT, N300RT и A3002RU: японское качество по доступной цене

Чуть ранее мы уже писали про бренд Totolink, теперь пришло время познакомиться более подробно с самими устройствами.

В рамках сегодняшнего обзора мне бы хотелось поговорить о маршрутизаторах компании Totolink, в частности о наиболее доступных моделях N150/300RT и новинке A3002RU.

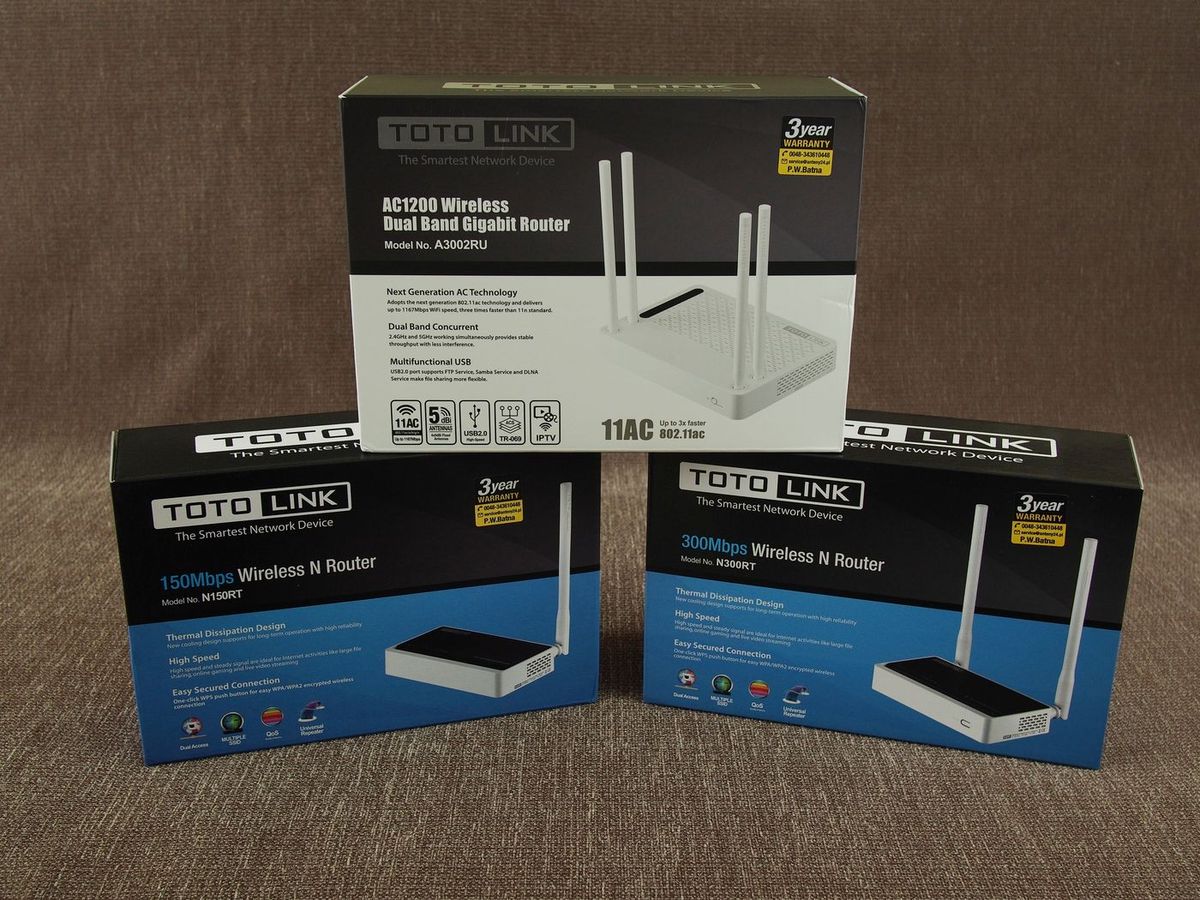

Младшие модели N150/300RT поставляются в идентичных коробках, напоминающих стиль Netis. Комплект поставки у обеих моделей идентичен и включает помимо самого маршрутизатора адаптер питания и патчкорд длиной чуть менее 90 см.

Различие N150/300RT только в используемом радиомодуле и, как следствие, разных возможностях Wi-Fi. В остальном же они идентичны, одинаковый дизайн, процессор и набор интерфейсов (1WAN + 4 LAN). Имеется кнопка аппаратного включения/отключения устройства.

В комплекте с A3002RU также идет патчкод, но длинна его составляет уже 120 см. Комплектный блок питания выдает 2А при 12В, что говорит о возможности использования требовательных к питанию USB-накопителей.

В A3002RU поддерживается Dual-Band в конфигурации 300+867. Каждый радиомодуль использует по 2 независимые антенны. Также поддерживается работа с USB-накопителями.

Аппаратная платформа Totolink N150RT и N300RT

За основу для N150RT взят SoC-чип Realtek RTL8196E-CG, в состав которого входит процессор RLX4181 с рабочей частотой 400 МГц, а также 5-портовый L2 коммутатор RTL8196E. Учитывая итоговую цену продукта в 10 у.е., выбор Realtek вполне предсказуем. На этом процессоре собраны некоторые ревизии D-Link DIR-300 и DIR-615.

Поскольку процессор не имеет встроенной поддержки беспроводных сетей, отдельно распаян чип RTL8188ER с поддержкой стандарта 802.11n в конфигурации SISO (1T1R). Беспроводной модуль и процессор соединены шиной PCIe.

Оперативная память распаяна на кристалле W9825G6KH-6 (32Мбайт SDRAM 166 МГц) производства Winbond. Постоянная память распаяна на 25Q32CSIG объемом 4 Мбайт.

Что интересно, подсистема питания реализована на основе стабилизатора LSC LSP5526. Для сравнения, этот же стабилизатор применяется в подсистеме питания Mikrotik LHG 5 и SXT Lite 5.

Из особенностей - вместо привычных SMD LED, производитель применил обычные LED. В целом качество пайки и сборки на достаточно высоком уровне, несмотря на низкий ценовой сегмент устройства.

По части аппаратной реализации, N300RT лишь незначительно отличается от N150RT. В качестве процессора по-прежнему применяется RTL8196. В случае с N300RT, инженеры установили на нем небольшой алюминиевый радиатор.

Для реализации беспроводной сети вместо RTL8188ER применяется RTL8192ER с поддержкой MIMO 2x2.

Аппаратная платформа Totolink A3002RU

Честного говоря, реализация A3002RU меня удивила. Вместо того, чтобы использовать связку MT7620A (580 МГц) + MT7612E (802.11ac) от MediaTek, инженеры Totolink здорово усложнили себе работу.

За основу старшей модели взята всё та же платформа Realtek. В качестве основы используется SoC RTL8197DN, встроенный процессор RLX5281 работает на частоте 660 МГц.

Для реализации гигабитных сетевых интерфейсов используется отдельный кристалл RTL8367RB. За поддержку сетей 2.4 ГГц отвечает RTL8192ER, такой же, как и в N300RT.

Отдельно также распаян RTL8812AR, отвечающий за поддержку сети 5 ГГц. Объем постоянной памяти - 8 Мбайт (25Q64BSIG); оперативной - 64 Мбайт (ESMT M14D5121632A).

По части аппаратной реализации, A3002RU аналогичен популярной модели D-Link DIR-825/AC E1, которая совсем недавно (сентябрь 2016) прошла сертификацию FCC.

Панель управления N150RT и N300RT

За последние несколько лет многие разработчики пересмотрели свой подход к реализации панели управления своих устройств и Totolink - не исключение. Несмотря на бюджетное позиционирование N150RT и N300RT их интерфейс продуман отлично.

Для неопытных пользователей предусмотрен мастер настройки, который поможет произвести быструю настройку наиболее важных опций.

Благодаря русской и украинской локализации, настроить устройство сможет практически любой пользователь. Неопытному пользователю достаточно будет настроить маршрутизатор при помощи мастера простой настройки, для опытных пользователей доступны несколько дополнительных разделов с настройками.

Раздел «Состояние» - привычный Dashboard, в котором собраны все самые важны параметры устройства: выбор языка, статус портов, параметры подключения к провайдеру, режим работы точки доступа, параметры локальной сети, аптайм, версия прошивки, загрузка процессора и использование памяти.

Параметры удобно разбиты по группам, единственный недостаток - загрузка ЦП и памяти обновляются только при загрузке страницы, а не постоянно.

Раздел «Режим работы» - то, чего так не хватает всем маршрутизаторам, а именно описаний конкретного режима работы. Программисты Totolink предусмотрительно описали каждый из режимов, что существенно сэкономит время новичка при настройке устройства.

N150RT и N300RT поддерживают следующие режимы работы:

Режим Wi-Fi роутера/Точки доступа (Router) - стандартный режим работы, при котором кабель от провайдера подключен к WAN-порту. Функция NAT активирована, поэтому все пользователи локальной сети выходят в интернет с одного IP, назначенного провайдером. Доступно несколько вариантов подключения: DHCP, PPPoE, PPTP, L2TP и ручные настройки. Под «Dual Access» подразумевается одновременный доступ к сети Интернет и локальной сети провайдера (если она разрешена).

Режим Повторителя/репитера/расширителя сети (Repeater, Range Extender) - в данном режиме устройство расширяет зону покрытия сети Wi-Fi путем ретрансляции сигнала Wi-Fi уже существующей сети.

Режим Моста с точкой доступа (Bridge with AP) - позволяет объединить два сегмента локальной сети через Wi-Fi-соединение двух устройств в режиме моста.

Режим Wi-Fi Роутера-клиента Wi-Fi-оператора (Wireless Client) - соединение с сетью Интернет осуществляется путем подключения к беспроводной сети провайдера. Используется NAT.

Режим Wi-Fi-клиента (Wireless ISP Client) - аналогичен предыдущему режиму, предусматривает дополнительные параметры подключения, например, использование PPTP или L2TP.

Режим Клиента (Client) - позволяет использовать устройство в качестве беспроводного адаптера для подключения клиентов к беспроводной сети посредством Ethernet-портов. Например, подключение ПК, Smart TV, приставки или медиаплеера.

Раздел «Общие настройки» содержит несколько подразделов, среди которых настройка WAN, LAN, VLAN и управление маршрутизацией.

Обратите внимание, в разделе WAN доступны функции uPnP, IPTV (IGMP-snooping и IGMP-Proxy), включение/отключение ответов на ICMP-запросы извне, разрешение/запрет доступа к веб-интерфейсу из вне, транзит IPSec и т.д.

Для повышения безопасности порт HTTP может быть изменен. На этой же странице можно клонировать MAC (актуально для некоторых провайдеров, которые делают привязку к клиентскому устройству).

К сожалению, в списке клиентов нет кнопки для быстрой привязки IP:MAC. Привязка осуществляется в разделе настройки LAN.

В отдельную субкатегорию вынесены настройки статической и динамической маршрутизации, поддерживается RIP 1/ RIP 2.

N150RT и N300RT поддерживают IPv6, количество параметров настолько велико, что программисты создали отдельный раздел с несколькими категориями.

Поддерживается переходной механизм 6to4, позволяющий передавать пакеты IPv6 через сети IPv4.

Настройки беспроводной сети также вынесены в отдельный раздел с несколькими подкатегориями.

Опция, которую можно встретить далеко не в каждом устройстве - максимальное количество подключенных клиентов, для маршрутизаторов Totolink можно задать от 3 до 64 клиентов на каждую сеть. Помимо стандартных типов аутентификации есть поддержка RADIUS.

N150RT/N300RT позволяют создать до 2-х дополнительных беспроводных сетей (Virtual AP) с независимыми настройками безопасности и доступа к LAN, а также ограничением количества клиентов.

Не забыли разработчики и про расширенные настройки беспроводной сети, где можно скорректировать мощность передатчика и запретить обмен данными между клиентами. Для N300RT доступна дополнительная опция - Beamformin (формирование диаграммы направленности).

Настройка беспроводной сети имеет некоторые нюансы. При выборе широкого канала в 40 МГц, список доступных каналов будет зависеть от опции «Control Sideband», для режима Upper будут доступны каналы 5-13, для Lower - 1-9. В то же время при установке 20 МГц доступен полный список из 13 каналов (для Европы).

Поскольку устройство предназначено для международного рынка, имеется поддержка всех 14 каналов (1-13 для Европы и Китая, 1-11 для США, 1-14 для Японии). Впрочем, каналы 13-14 мы не рекомендуем использовать, большинство клиентских устройств с ним работать не будут.

Для беспроводной сети доступен планировщик, который позволит гибко настроить работу беспроводного модуля по дням и часам. К сожалению, я не нашел возможности ограничивать по времени определенного беспроводного клиента, например детей.

В разделе «QoS» можно ограничить скорость того или иного клиента, причем реализация настроек довольно интересная - можно задавать как гарантированный минимум, так и возможный максимум.

Заранее необходимо задать предел скорости на Upload и Download, после чего можно ограничивать клиентов по IP и MAC. В случае с MAC, возможно создать по 2 правила на каждое устройство - минимум и максимум. К сожалению, для одного IP или диапазона адресов можно создавать только 1 правило. Максимальное количество правил не должно превышать 10, что продиктовано вычислительными возможностями процессора.

При использовании QoS учитывайте неизбежное падение общей производительности на быстрых тарифных планах.

Возможности Firewall вполне типичные для домашних устройств: DMZ, фильтр по MAC, IP, портам и URL.

Чего мы точно не ожидали от N150 и N300, так это расширенной настройки защиты от DDoS. Само собой разумеется, поддержка эта довольно условная, в том случае, если злоумышленник будет забивать интернет-канал из вне. В то же время, устройство имеет очень гибкие возможности по ограничению наиболее типичных DDoS-атак методом флуда, для каждого типа атаки можно задать предел пакетов/сек, при котором будет срабатывать защита. Имеется защита от сканирования портов и блокировка IP атакующего на заданный интервал времени.

Интернет-провайдеры, безусловно, должны оценить поддержку протокола TR-069, что позволяет выдавать данные маршрутизаторы по специальным условиям и обеспечивать централизированный удаленный мониторинг и обслуживание со стороны техподдержки провайдера.

Системные администраторы оценят возможность выгрузки логов на удаленный Syslog-сервер и возможность перезагрузки по расписанию. А вот статистика по трафику реализована не совсем удобно, с указанием пакетов, без объема трафика в Мб/Гб и графиков. Впрочем, для устройств этого ценового сегмента придраться не к чему.

Панель управления Totolink A3002RU

Веб-интерфейс A3002RU практически не отличается от N150/300RT. В силу технических особенностей небольшие изменения затронули мастер быстрой настройки, в частности добавлены соответствующие опции для настройки сети 5 ГГц.

Интерфейс к слову доступен пока только на английском, т.к. устройство относительно новое. В ближайшем будущем можно ожидать локализацию на русский.

При настройке беспроводной сети 5 ГГц обратите внимание на региональные параметры «Global» и «USA, Canada». При выборе первого варианта вам будут доступны следующие группы каналов:

• 36, 40, 44, 48, 52, 60, 64;
• 100, 104, 108, 112;
• 149, 153, 157, 161;

При выборе региона «USA, Canada» перечень доступных каналов будет сокращен до восьми: 36, 40, 44, 48, 149, 153, 157, 161.

Отдельно вынесен раздел «USB Share», в который вынесены настройки USB. Перечень доступных опций невелик: активация сервера DLNA, настройки SAMBA и FTP.

Обратите внимание, сервер SAMBA без пароля использовать не получится.

В разделе «System» можно найти дополнительный подраздел «Notice Setting». По большому счету это простенькая гостевая страница (портал).

При активации данной опции можно задать стартовую страницу и один дополнительный ресурс, для которого не требуется авторизация. При необходимости, гостевой портал можно применять только для заданного диапазона IP-адресов.

Если опция активна, при попытке открыть любой URL, система перекинет вас на стартовую страницу (домен) и предложит нажать на кнопку. Работа с интернет будет невозможна до тех пор, пока пользователь не нажмет кнопку. Функция довольно интересная, но набор настроек и дополнительных опций слишком скромный, к тому же, нет возможности привязать данную функцию только к гостевой сети.

Тестирование пропускной способности Totolink N150RT и N300RT при подключении по кабелю (LAN-to-WAN)

Широкополосный доступ означает высокую скорость клиентского подключения, что неминуемо приводит к большой нагрузке на оборудование провайдера при использовании L2TP, не говоря уже про более старый PPTP. К тому же, повышаются требования к клиентскому оборудованию.

На текущий момент, наиболее часто в Украине встречается тип подключения, при котором провайдеры не требуют от своих клиентов каких-либо дополнительных настроек для получения доступа к сети Интернет. Для провайдера более рационально приобрести оборудование, способное осуществлять привязку MAC:IP или привязку клиента к конкретному порту коммутатора, нежели тратить деньги на оборудование, способное обеспечить высокую производительность при работе с L2TP.

С учетом вышеперечисленных обстоятельств мы провели тестирование производительности при типе подключения DHCP.

Конфигурация тестовой сети изображена на схеме.

За основу взят сегмент рабочей сети на базе RB951Ui-2HnD. Дополнительно был задействован коммутатор TL-SG108E, обеспечивающий поддержку скорости 1 Гбит. К коммутатору были подключены маршрутизаторы N150RT, N300RT и A3002RU.

В качестве клиент-сервера IPerf со стороны WAN выступил ПК на базе Dell Optiplex 780 (Core 2 Duo E8400, 4GB RAM, сетевая Intel 82567LM).

Со стороны локальной сети маршрутизаторов в роли клиент-сервера выступил ПК на базе Intel Core i5-6500 (8 GB RAM, сетевая HP NC360T).

В режиме односторонней отправки из LAN-to-WAN (Client-Server), маршрутизаторы N150RT и N300RT обеспечили стабильную скорость в 94 Мбит/сек.

При такой загрузке Uplink оба маршрутизатора одновременно смогли обеспечить работу сети Интернет. Загрузка исходящего канала и, как следствие, маршрутизатора привели к снижению скорости загрузки до 48 из 80 Мбит, выдаваемых провайдером.

Чтобы не зависеть от скорости, предоставляемой интернет-провайдером, для проведения дополнительного теста на обеих маршрутизаторах был настроен проброс порта 5001 для работы IPerf в обратную сторону.

В режиме Downlink маршрутизатор обеспечил всё те же 94 Мбит.

Далее мы запустили на каждом из узлов сервер IPerf и запустили дополнительно встречные потоки. Как оказалось, маршрутизатор в режиме дуплекса способен прокачать порядка 150-160 Мбит.

При таком уровне загрузке маршрутизатор больше не смог обеспечивать доступ к ресурсам Интернет для устройств в локальной сети, в то же время двусторонний тест IPerf проходил со стабильной производительностью.

В целом, производительность Totolink N150RT и N300RT при подключении по кабелю находится на одинаковом уровне. Производительности обеих маршрутизаторов хватит для любого тарифного плана, не использующего технологию L2TP или PPTP. Порадовал уровень тепловыделения процессора RTL8196, несмотря на очень высокий уровень загрузки, оба маршрутизатора остались едва теплыми.

Тестирование пропускной способности Totolink A3002RU при подключении по кабелю (LAN-to-WAN)

Для A3002RU мы провели аналогичные с N150/300RT тесты.

Чтобы исключить возможное влияние TL-SG108E на результаты тестирования, предварительно мы проверили производительность коммутатора между двумя клиент-серверами IPerf при прямом подключении. Согласно полученным данным, коммутатор способен обработать 935-940 Мбит в каждую сторону.

В режиме дуплекса наша тестовая конфигурация с коммутатором SG108E способна обеспечить порядка1800 Мбит трафика за секунду.

После того как проверена производительность самого маршрутизатора и клиент-серверов IPerf, можно приступать к тестированию самого маршрутизатора.

В режиме Download и Upload устройство стабильно обеспечивает 900-910 Мбит/сек.

В режиме одновременной отправки и передачи данных удалось получить 900-910 Мбит, как видим, роста не произошло. Что интересно, отваливания интернета как в случае с N150/300RT не произошло.

Первым делом мы заглянули в панель управления маршрутизатора и несколько раз перепроверили степень загрузки процессора и памяти - загрузка процессора каждый раз не превышала 6%.

Принудительное использование больших пакетов по 1400 байт также не привело к росту общей пропускной способности.

В целом, общая производительность A3002RU упирается в отметку 900-910 Мбит. Как для устройства с ценой менее 40 у.е. это очень хороший показатель.

Тестирование беспроводной сети N150RT (WLAN-to-WAN)

Для тестирования беспроводной сети маршрутизаторов мы задействовали Mikrotik wAP ac в качестве беспроводного адаптера. Один из клиент-серверов IPerf был подключен кабелем к wAP ac, тот в свою очередь был подключен к беспроводной сети TOTOLINK.

Схема подключения изображена выше.

Параметры подключения максимальные - 150 Mбит, 40 МГц, 1S, SGI, RX/TX CCQ 100%.

В режиме отправки с беспроводного клиента на сервер в WAN-сети удалось выжать порядка 80 Мбит/сек.

При тестировании пропускной способности из WAN к WLAN, удалось получить стабильные 65 Мбит.

При дуплексной передаче можно рассчитывать на скорость 70-80 Мбит/сек.

Тестирование беспроводной сети N300RT (WLAN-to-WAN)

Для N300RT доступны 2 потока передачи данных (2S), что вкупе с шириной в 40 МГц дает канальную скорость в 300 Мбит.

Благодаря наличию двух каналов, N300RT способен обеспечить скорость «по воздуху» до 94 Мбит в одну сторону (WLAN-WAN).

В режиме дуплекса предел скорости составляет примерно 90 Мбит.

Тестирование беспроводной сети A3002RU (WLAN-toWAN)

Для A3002RU канальная скорость также составляет 300 Мбит, но устройство при этом оснащено гигабитными сетевыми интерфейсами, что позволяет получить большую пропускную способность при использовании сетей 2.4 ГГц.

В конкретно нашем случае удалось получить 129 Мбит на отправку и 136 Мбит на прием. К слову, эта информация для тех, кто утверждает, что по воздуху для 802.11n нельзя получить 100 Мбит. Скриншоты выше и, как видите, всё вполне реально.

В режиме дуплексной передачи общая скорость выросла до отметки 150 Мбит. Обратите внимание на стабильность соединения.

На этом тестирование A3002RU не заканчивается, ведь устройство поддерживает новый стандарт 802.11ac.

При использовании wAP ac, расположенного в 4 метрах от маршрутизатора, нам удалось добиться канальной скорости 866/520 Мбит. Во время тестирования канальная скорость динамически менялась как на отправку, так и на прием, в пределах 520-866 Мбит.

На отправку скорость колебалась в пределах 185-220 Мбит.

Благодаря более высокой канальной скорости на прием, из A3002RU удалось выжать стабильные 275 Мбит

В режиме дуплексной передачи предел составил 280-285 Мбит.

Качество беспроводного покрытия

С качеством покрытия у всех трех маршрутизаторов дела обстоят хорошо. Это тот самый редкий случай, когда разработчикам удалось сделать отлично сбалансированное по всем параметрам устройство, используя при этом бюджетные чипы Realtek.

По уровню сигнала A3002RU демонстрирует явное преимущество над своими собратьями. Если вы эксплуатируете маршрутизаторы в небольшом помещении, настоятельно рекомендуем снизить мощность передатчика, поскольку в противном случае вы получите сильно завышенный уровень сигнала -20...-40 дБм. Максимальную мощность рекомендуется использовать только тогда, когда необходимо обеспечить связь в дальних точках помещения.

Все три устройства показали отличные результаты и могут без проблем обеспечить качественный Wi-Fi в помещении на 60 м2 даже при условии углового размещения и наличия несущих стен между точкой доступа и клиентом.

При этом не следует забывать про меньшую проникающую способность частоты 5 ГГц. В случае размещения по центру помещения любое из этих устройств сможет обеспечить Wi-Fi в большой квартире или небольшом частном доме. При этом конечная скорость и возможности будут напрямую зависеть от выбранной модели.

Конкуренты

В сегменте недорогих маршрутизаторов присутствует достаточно большое количество устройств от разных брендов. Далеко не каждое бюджетное устройство хорошо справляется с поставленными на него задачами, тем не менее, среди всего представленного разнообразия можно найти альтернативы протестированным нами устройствам.

Для Totolink N150RT в качестве конкурентов могут послужить Netis WF2411 и TP-Link TL-RW720N, всё три устройства имеют примерно равную стоимость в 11 долларов.

Netis WF2411, как и Totolink N150RT собран на базе связки процессора RTL8196@400 и радиомодуля RTL8188@1T1R. При этом качество сборки Totolink заметно выше, к тому же тут применяются проверенные стабилизаторы LSC LSP, которые систематически использует в своих продуктах Mikrotik.

TP-Link TL-RW720N построен на базе чипа Atheros AR9331@400, это достаточно хороший чип, но общее качество изготовления платы у TP-Link заметно хуже Netis, не говоря уже о Totolink. К тому же, TL-RW720N имеет всего 2 локальных порта, вместо 4-х у WF2411 и N150RT.

Конкурентом для N150RT может также выступить TP-Link TL-WR740N, но его цена сопоставима уже с N300RT, который будет куда более привлекательным.

Для Totolink N300RT в качестве конкурентов могут выступить Netis WF2419, TP-Link TL-WR840N. WF2419 собран на том же чипе, что и N300RT, при этом прошивка от Netis менее стабильная (большое число негативных отзывов о проблемах с Wi-Fi).

В случае с TP-Link, особое внимание следует обращать на ревизию, для первой ревизии использовался Broadcom BCM5357, для V2 - Qualcomm QCA9533, а для V4 - MediaTek MT7628N. В рознице чаще всего встречается V2 и пока продавцы не распродадут старее партии, заполучить v4 может быть затруднительно. Решение Totolink имеет меньшую стоимость и размеры, отличается более высоким качеством изготовления, в остальном же WR840N довольно интересный вариант.

В случае с Totolink A3002RU конкуренция куда более жесткая, поскольку в среднем сегменте сосредоточено очень большое количество устройств от разных компаний. Первый из конкурентов - Xiaomi Mi WiFi MiRouter 3, отличающийся меньшей ценой, весьма производительным процессором MediaTek MT7620A с аппаратным NAT и 128 Мбайт оперативной памяти. Из недостатков - только английский (либо китайский) интерфейс, упрощенное меню и наличие всего двух локальных интерфейсов, что при необходимости дополнительной покупки гигабитного коммутатора заставит лишний раз задуматься о целесообразности.

Если учесть цену, по которой компания LanMarket продает A300RU, в качестве альтернативы может выступить Netis WF2780 иTP-Link Archer C50 (V1 - MediaTek MT7620A@580, V2 - Atheros QCA9557@720), всё остальное стоит куда дороже.

По части аппаратной платформы A3002 идентичен D-Link DIR-815/AC E1, который имеет более высокую стоимость. Изучив лестные отзывы DIR-815 и опробовав A3002R самостоятельно, многие интернет-магазины подняли на него ценник выше<
