Проект Wi-Fi-сети в кафе на базе оборудования Ubiquiti

Содержание:

1. Почему точки доступа Ubiquiti?
2. Конфигурация 1. Проект сети для небольшого кафе
3. Конфигурация 2. Проект беспроводной сети для большого ресторана
4. Заключение

Возможность подключения к Интернету в ресторане или кафе - так называемый HotSpot - уже давно перестала удивлять завсегдатаев. Сейчас наличие Wi-Fi в подобных заведениях уже приравнено к наличию в них воды и электричества. Более того, сами кафе значительно продвинулись в развитии и предоставлении услуг и стали для многих местами, где можно не только перекусить, но и пообщаться с клиентами, а то и вовсе уединиться и полноценно поработать. При этом, однако, многие владельцы ресторанного бизнеса при планировке и реконструкции своих локаций едва ли отдадут предпочтение построению сетей с применением Hi-End железок, когда основные траты идут на ремонт и закупку оборудования для кухни. Скорее это должно быть эффективное решение, которые сочетало бы в себе основные современные возможности, низкую стоимость при должном качестве и способность к масштабированию. О таком решении мы и расскажем Вам ниже.

Почему Ubiquiti?

Когда речь заходит о беспроводных сетях за приемлемую стоимость, будь Вы владелец кафе или подрядная организация - здесь почти нет альтернатив. Линейка устройств UniFi от американского бренда специально создана для установки в общественных местах, поддержания высокой скорости и доступности при наплыве посетителей. Вот лишь некоторые достоинства подхода с использованием оборудования вендора:

Конфигурация 1. Минимальная

Для начала рассмотрим проект небольшой кофейни площадью около 100 кв. м. с простой прямоугольной планировкой, кухней, баром, десятком столиков в помещении и еще десятком - на улице. Также ограничим максимальное число посетителей сотней человек. Для такого кафе достаточно будет следующего набора оборудования.

Точки доступа Wi-Fi

Расширяют покрытие сети и предоставляют доступ в Интернет посетителям-абонентам. В рамках нашей задачи достаточно будет использовать две AP - одну наружную и одну - внутреннюю, в качестве которых мы выбрали UniFi AC Mesh и UniFi AP AC Lite соответственно.

Обе точки доступа поддерживают стандарт 802.11ac и работают в частотных диапазонах 2.4 и 5 ГГц, совместимы с контроллером UniFi от Ubiquiti Networks, питаются по витой паре и отличаются простотой и удобством монтажа.

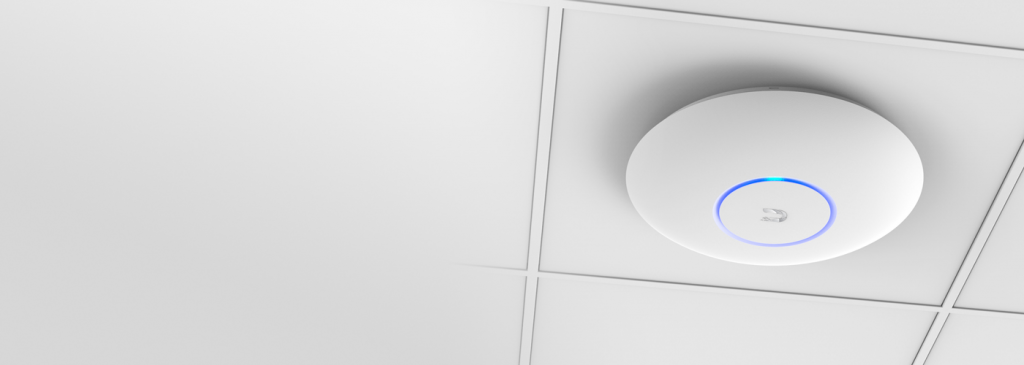

Пример расположения точки доступа UniFi под потолком

Пример расположения точки доступа UniFi на стене

Ноутбук или компьютер

Основное его предназначение состоит в первоначальной настройке оборудования, установке программы-контроллера с целью централизованного управления точками доступа, а также работе вспомогательного ПО, например, DVR, почтового клиента, Excel и мультимедийных плееров. Использование ноутбука предпочтительней, поскольку он, в отличие от ПК, не столь критичен к отключениям электричества и, будучи включенным в сеть постоянно, потребляет значительно меньше электроэнергии.

Маршрутизатор или шлюз

Принимает сигнал от провайдера и раздает его на точки доступа. Кроме того, устройство фильтрует трафик, делит пользователей на группы - администраторов, прочий персонал и гостей, выделяет им IP-адреса из пула и ограничивает скорость каждого абонента. Экономить на роутере особенно не стоит. SOHO-экземпляры с пропускной способностью 150 Mbps однозначно не пойдут. Так, в нашем случае выбор пал на две модели - EdgeRouter X и аналогичный EdgeRouter X SFP с выделенным оптическим портом.

Обе являются 5-портовыми, поддерживают протоколы PPTP, L2TP, IPSec, PPPoE, Bonding, питание по PoE и позволяют организовывать VLAN`ы и раздавать адреса по DHCP. Устройства можно монтировать на стену или устанавливать на стол/подоконник. Все порты работают на скоростях до 1000 Мбит/с.

Пример использования маршрутизатора EdgeRouter X

Конфигурация 2. Продвинутая

Рассмотрим теперь более сложный пример. Предположим, ресторан расположен на трассе, в загородной местности или на берегу моря/реки, имеет площадь 10 тыс. кв. м. и вмещает около пятисот человек. Планировка ресторана сложная. Имеется два этажа в основном здании с баром и кухней, открытая танцплощадка со сценой перед ним, два десятка отдельностоящих беседок по кругу танцпола, паркинг, различные насаждения. Более того, ресторан является частью сети и совместно с другими ее заведениями использует общую базу клиентов, партнеров и поставщиков. В этом случае список сетевого оборудования может выглядеть следующим образом.

Точки доступа

Чтобы получить сигнал от ISP в загородной местности, где нет возможности протянуть оптоволокно, понадобится использовать клиентскую точку доступа для дальних расстояний - 5 - 30 км в зависимости от расположения базовой станции провайдера. При этом важно обеспечить высокую пропускную способность основного канала Интернет. В качестве примера возьмем AP`ы PowerBeam 5AC Gen2 или PowerBeam 5AC 500. Обе точки предназначены для установки на мачту, обладают пропускной способностью 450 Мбит/с и работают на частоте 5 ГГц и дистанции до 25-ти км от базовой станции. Однако такого канала может оказаться недостаточно. Поэтому, чтобы увеличить суммарную пропускную способность, необходимо применить технологию агрегирования, то есть объединения нескольких физических линий в одну логическую.

Иллюстрация работы точки доступа PowerBeam AC

Связать ресторан с главным офисом/сервером компании можно по технологии VPN, используя текущее подключение к сети Интернет. Однако, еще одним вариантом является организация прямого подключения точка-точка с применением пары «антенн». Так, например, на стороне заведения это может быть NanoBeam 5AC-16 с дальностью действия до 10-ти км или одна из только что предложенных AP.

Что касается точек доступа на территории (назовем их локальными), то здесь подойдут как рассмотренные нами ранее UniFi AP AC Lite и UniFi AC Mesh, так и более продвинутые AP AC PRO и AC Mesh PRO с увеличенными показателями пропускной способности. Последние две модели, кроме того, оснащены дополнительными портами RJ-45 (8P8C), что позволяет расположить рядом с ними IP-камеры видеонаблюдения.

Располагать точки доступа следует так, чтобы зоны их покрытия лишь частично перекрывали друг друга, однако по возможности не захватывали сами AP. При этом они должны быть как можно ближе к местам массовых скоплений гостей и персонала, чтобы уровень сигнала был высоким. При настенном размещении уличные и направленные AP не следует располагать строго друг напротив друга. Тем более не стоит направлять их на PowerBeam, установленную на мачте.

Оптимальное расположение точек доступа с покрытием всей территории

Что касается количества точек доступа, то здесь следует исходить из заявленного производителем радиуса действия и сложности ландшафта. Так, модели UniFi с пометкой LR имеют эффективную дальность порядка 180-ти метров (UniFi Long Range, UniFi AP AC LR), в то время как остальные «бьют» только на 100-120 в пределах прямой видимости/открытой местности.

Кстати, чтобы просканировать окружение на загруженность частотных каналов, используйте радиочастотный сканер или функцию RF Environment Scan в фирменном контроллере, о котором ниже.

Маршрутизатор

В качестве маршрутизатора для обслуживания такого количества абонентов целесообразно использовать что-то помощнее, чем EdgeRouter X и EdgeRouter X SFP, например, EdgeRouter 4 или EdgeRouter 6. Данные роутеры обладают значительно более высокой пропускной способностью и оснащены большим количеством ОЗУ. Как вариант, можно также использовать шлюз UniFi Security Gateway с отдельным портом для IP-телефона.

Контроллер

Для объединения всех точек доступа в единую бесшовную сеть требуется контроллер. Однако, в отличие от предыдущего варианта с применением ноутбука, в рамках данного проекта рекомендуется использовать специализированное устройство, разработанное Ubiquiti Networks - Cloud Key Gen2 или его продвинутую версию Cloud Key Gen2 Plus, которые способны обслужить порядка 50-ти UniFi-устройств и около тысячи пользователей. Подключать оборудование рекомендуется непосредственно к маршрутизатору или коммутатору верхнего уровня.

Коммутаторы

Чтобы объединить все точки доступа в сеть, необходимо помимо контроллера использовать коммутаторы. Отчасти потому, что точек много, а порты в роутере ограничены. При этом можно использовать как один управляемый свитч с достаточным числом портов, например, EdgeSwitch 24 LITE или UniFi Switch 24, так и применить несколько более простых моделей вроде UniFi Switch 8.

Выводы

Вполне очевидно, что конечный выбор оборудования для кафе зависит от деталей конкретного проекта. Выше мы лишь ознакомили Вас с номенклатурой устройств Ubiquiti, с помощью которых можно в кратчайшие сроки разворачивать простые и комплексные, но всегда масштабируемые, беспроводные сети.
