TL-ANT2414A

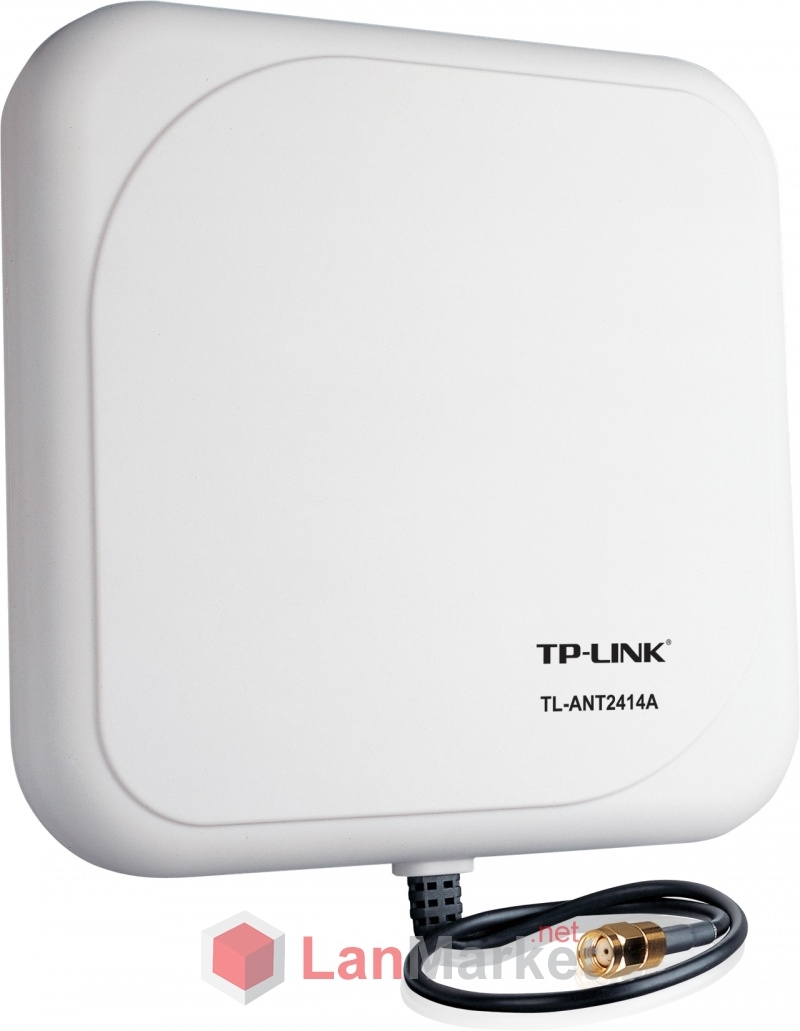

TP-Link TL-ANT2414A - это направленная антенна для наружного использования. Комплект поставки этой железки позволяет крепить ее на стену или столб, а ее габариты делают возможным и внутренний монтаж.

Подключение осуществляется посредством CFD-200 кабеля с низким уровнем потерь, имеется RP-SMA штекер, через который подключается к маршрутизатору или точке доступа. Рабочая частота 2,4ГГц с коэффициентом усиления 14Dbi.

Рассмотрим, как устроена эта антенна:

8 излучающих елементов - металически прямоугольники размером 3 на 6 см, расположены в 2 ряда. Закреплены на металлическую квадратную пластину рамером 21 на 21 см. Фидер подводится к излучательным устройствам с обратной стороны

Схема антенны TL-ANT2414A

Установка этой антенны очень проста и она не требует настройки и установки дополнительного программного обеспечения. Она отлично совмешается со всеми беспроводными устройствами(маршрутизаторы, точки доступа и т.д.), которые оснащены съемными антеннами.
