Налаштування мосту «точка-точка» між двома Cambium EPMP Force 300-16

Міст «точка-точка» може вирішити багато проблем, від спільного доступу до Інтернету з вашим сусідом до з’єднання будівель, розташованих на відстані багатьох кілометрів. В даній статті ознайомимо вас із процесом налаштування безпровідного моста на 2x радіостанціях Cambium EPMP Force 300-16.

У серії Force 300 є широкий спектр моделей, але Force 300-16 зосереджений на економічно вигідному рішенні, яке може запропонувати гідну пропускну здатність за розумну ціну для з’єднань «точка-точка» на відстані 5 км або менше з чіткою лінією видимості. Для більших дистанцій у цьому діапазоні є кращі продукти, наприклад Cambium Force 300-25 чи ePMP Force 300-25L SM.

У радіостанціях Cambium EPMP IP-адреси керування за замовчуванням 192.168.0.1 для базових станцій та 192.168.0.2 для радіостанцій клієнта/CPE, Force 300-16 класифікується як точка доступу CPE, але всерівно ідеально підходить для каналів PTP.

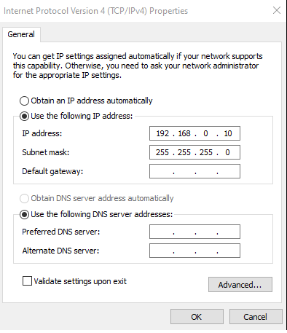

Якщо ви налаштовуєте пристрій з автономного ПК, вам потрібно буде встановити статичну IP-адресу в правильному діапазоні.

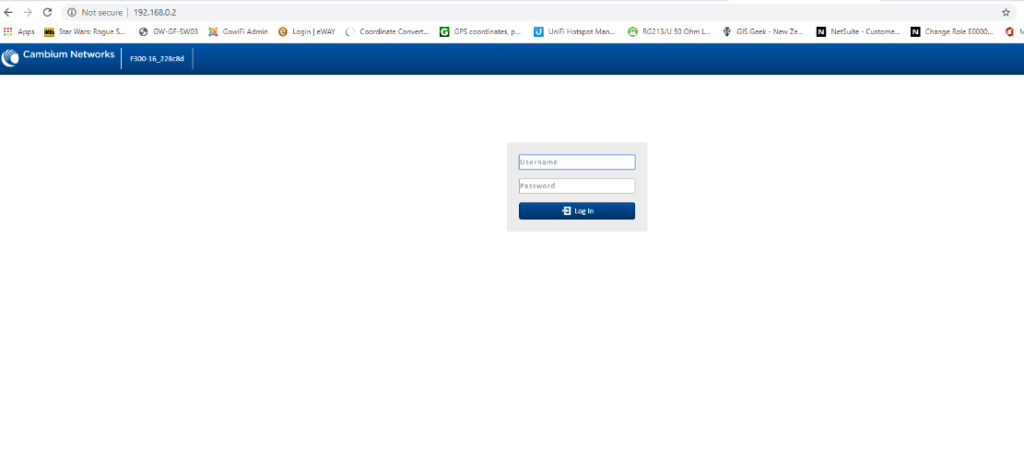

Наступним кроком є вхід на точку доступу через веб-браузер за адресою 192.168.0.2.

Ім’я користувача та пароль за замовчуванням – admin/admin, введіть це поле та натисніть увійти.

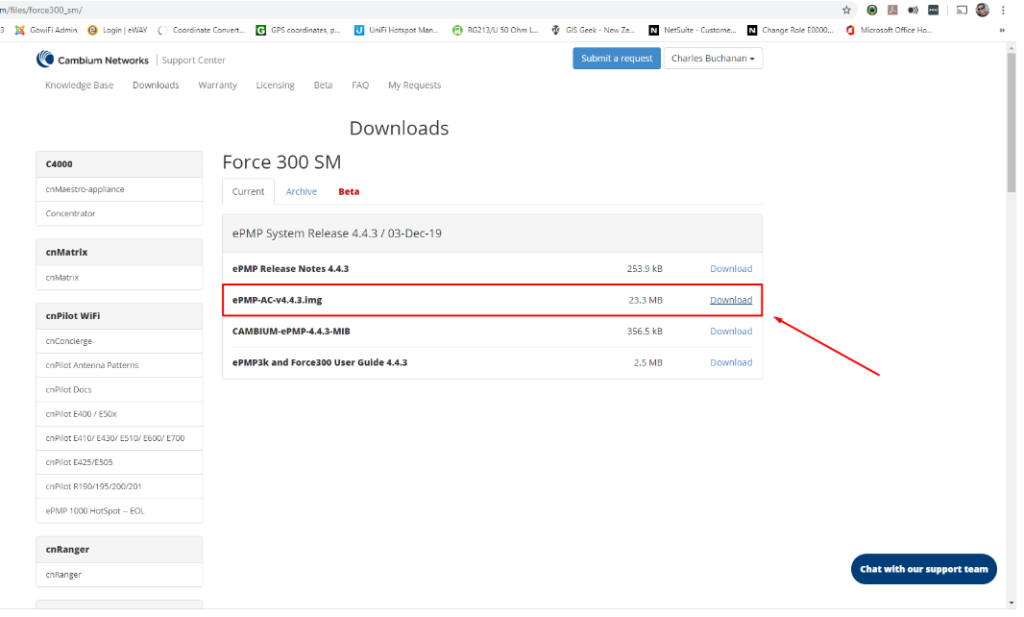

Ми рекомендуємо оновити прошивку, перш ніж продовжувати. Відвідайте support.cambiumnetworks.com, щоб отримати найновіший файл прошивки.

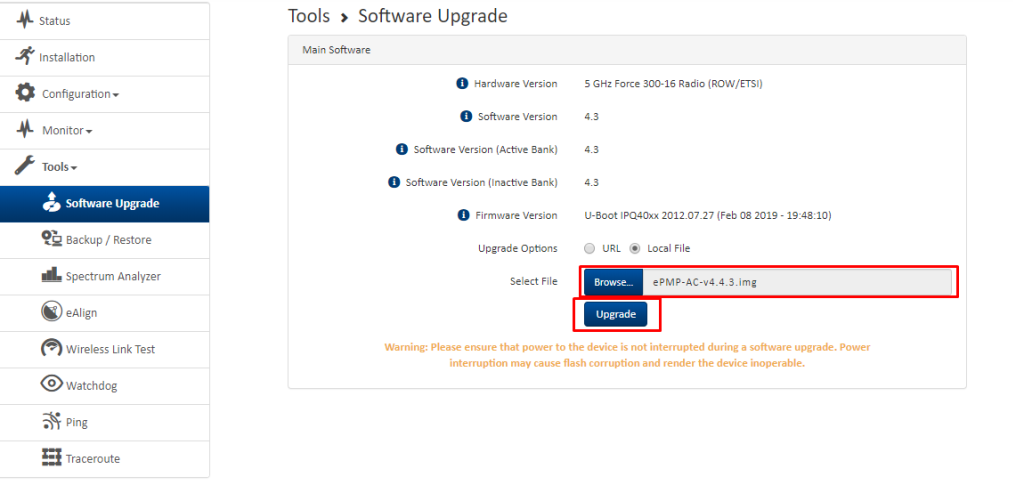

Увійдіть на точку та встановіть найновіший образ прошивки.

Вам потрібно буде перезавантажити точку після завантаження файлу прошивки.

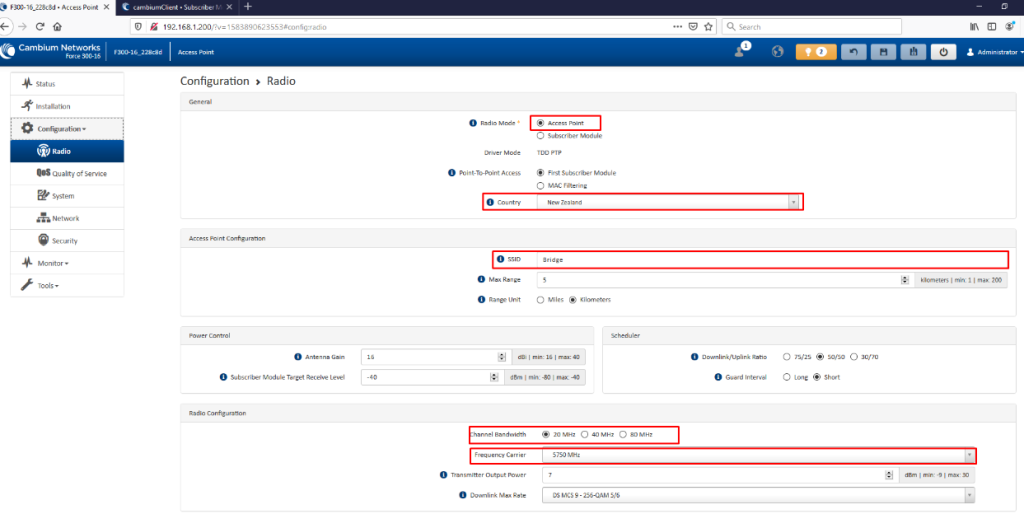

Знову увійдіть на точку доступу та перейдіть до Configuration - Radio.

Тут ви вибираєте точку доступу, країну та SSID на свій вибір (вони мають бути однаковими на обох радіостанціях).

Ширина каналу 20 МГц підходить для більшості програм, якщо потрібна більша пропускна здатність, встановіть 40 МГц.

Для статті я вибрав частоту 5750 МГц, однак в ідеалі вам слід запустити сканування спектру та вибрати найчистіший канал.

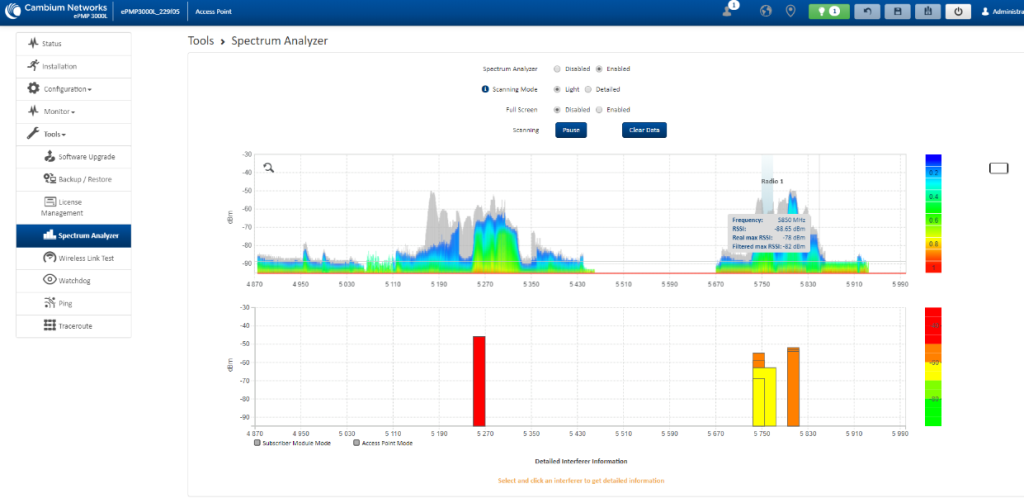

Точка доступу має вбудований аналізатор спектру в розділі «Tools», «Spectrum Analyzer». Після ввімкнення дайте йому кілька хвилин для створення інформації.

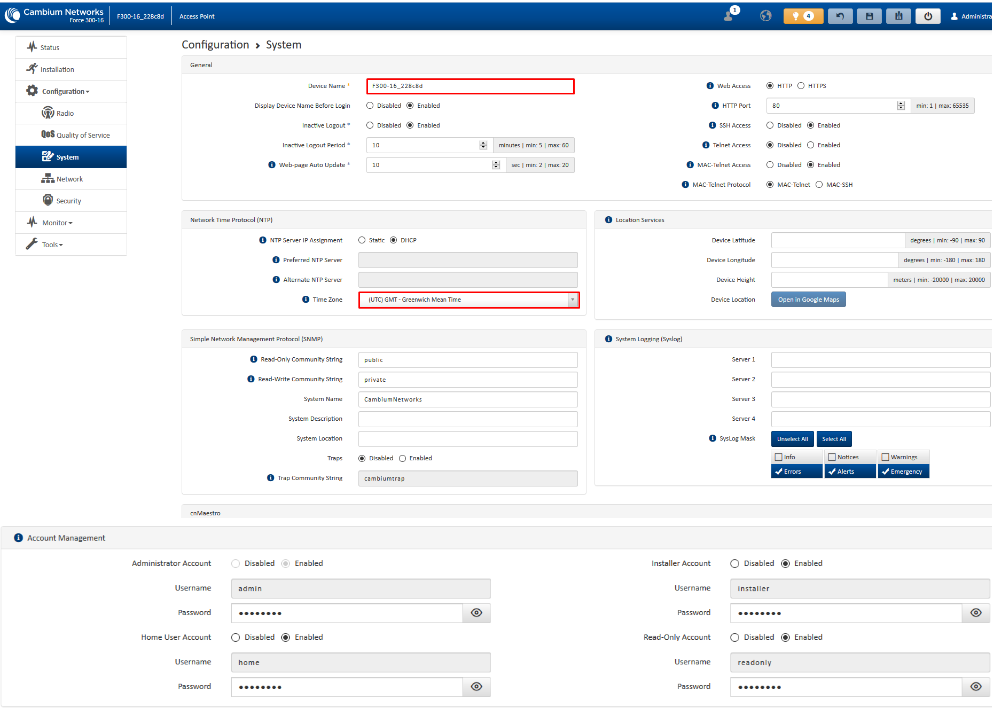

Далі йде вкладка системи «System»:

Ви можете вибрати часовий пояс, надати точці назву «Device Name». Що ще важливіше, у нижній частині цієї сторінки ви можете змінити пароль адміністратора та вимкнути інші облікові записи (за замовчуванням є 4 активні облікові записи).

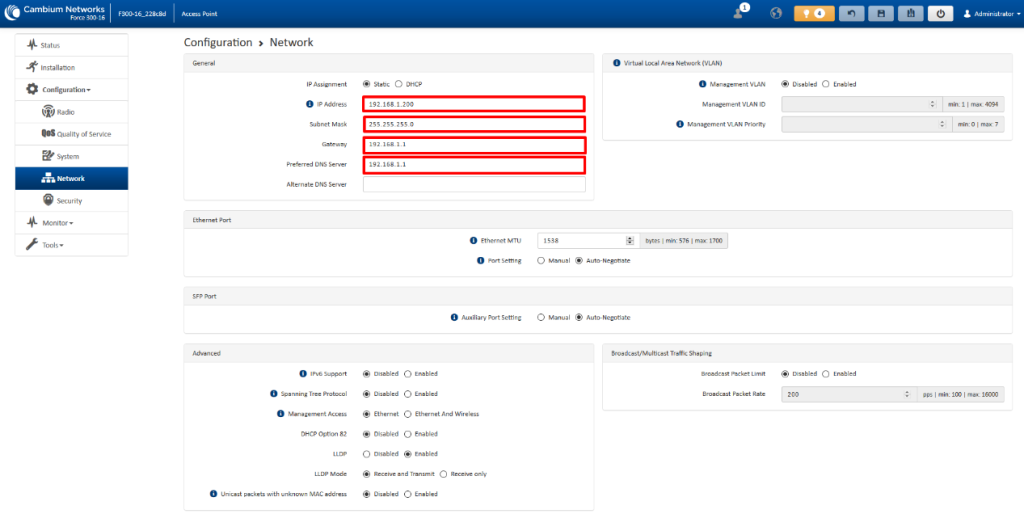

Вкладка «Network»:

Тут ви можете встановити свою IP-адресу керування:

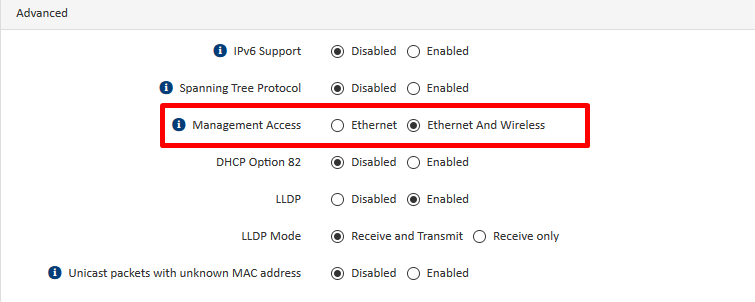

Крім того, на цій вкладці мережі встановіть Management Access - «Ethernet and Wireless».

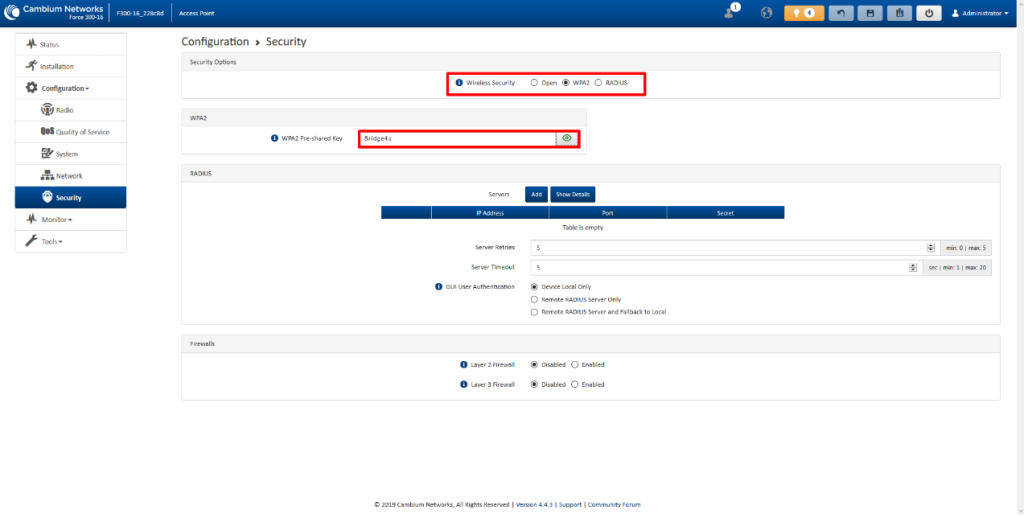

Вкладка безпеки Security:

Налаштуйте свій попередній спільний ключ WPA2:

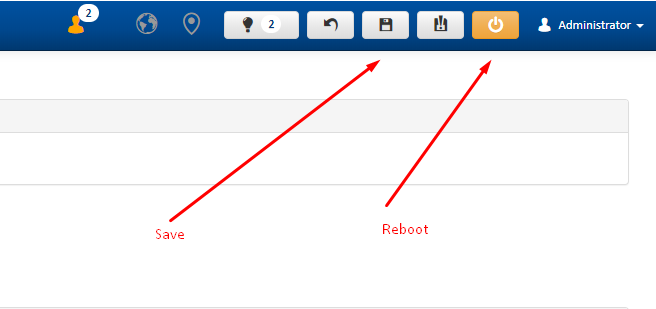

Тепер збережіть і перезавантажте:

Тепер вам потрібно увійти на точку за новою IP-адресою, яку ви вказали.

Настав час підключити інший радіоприймач для налаштування.

Ви можете залишити першу точку доступа увімкненою, щоб, коли ми налаштуємо наступну точко, вона могло підключитися та показати, що все працює добре.

Ще раз увійдіть і оновіть прошивку, як показано вище.

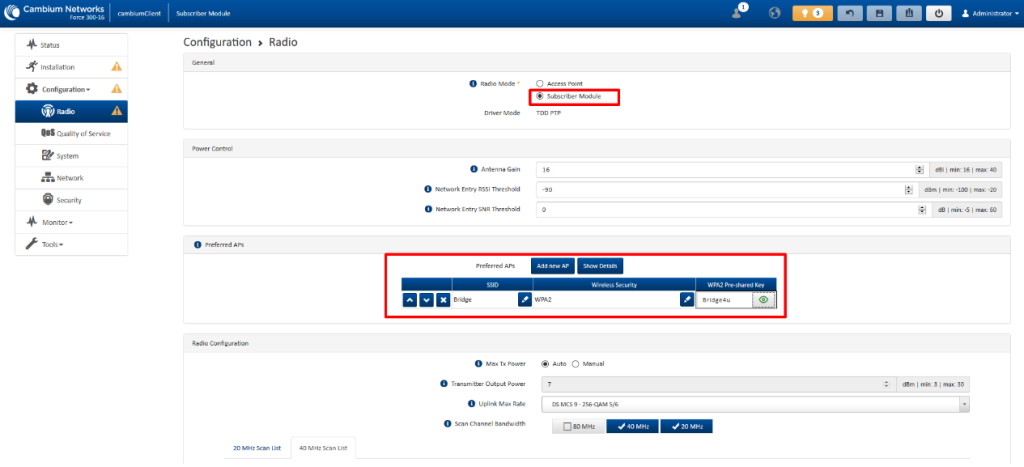

Коли це буде завершено, перейдіть до Configuration - Radio.

Буде встановлено модуль абонента Subscriber Module, що є правильним варіантом для цієї другої радіостанції.

Вам потрібно лише встановити SSID, Wireless Security і WPA2 Pre-Shared Key, який відповідає тому, що ви ввели на першій точці.

Вкладка «System»: така ж, як у першому налаштуванні.

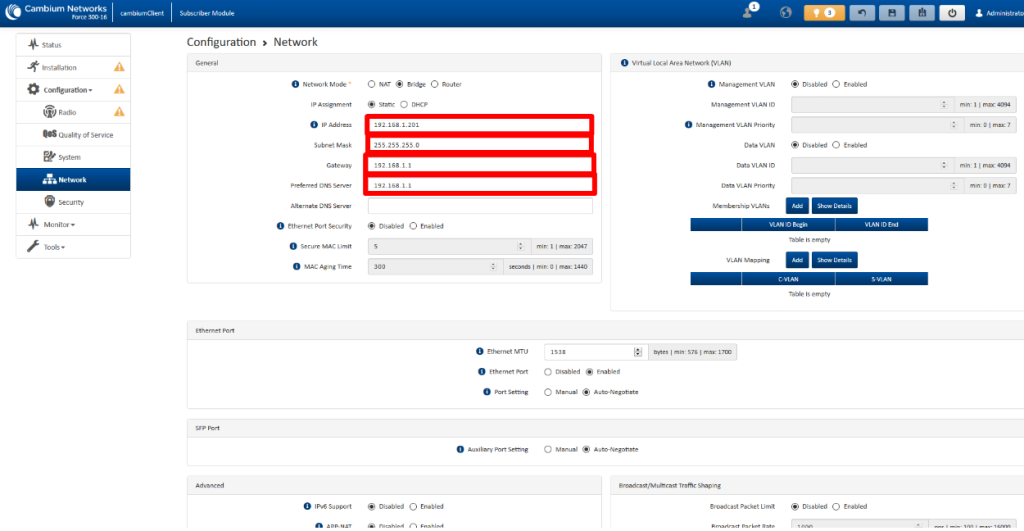

Вкладка «Network»:

Призначте свою IP-адресу (має відрізнятися від першої точки)

У вкладці безпеки для клієнтської точки не потрібно нічого налаштовувати.

Далі ще раз збережіть і перезавантажте.

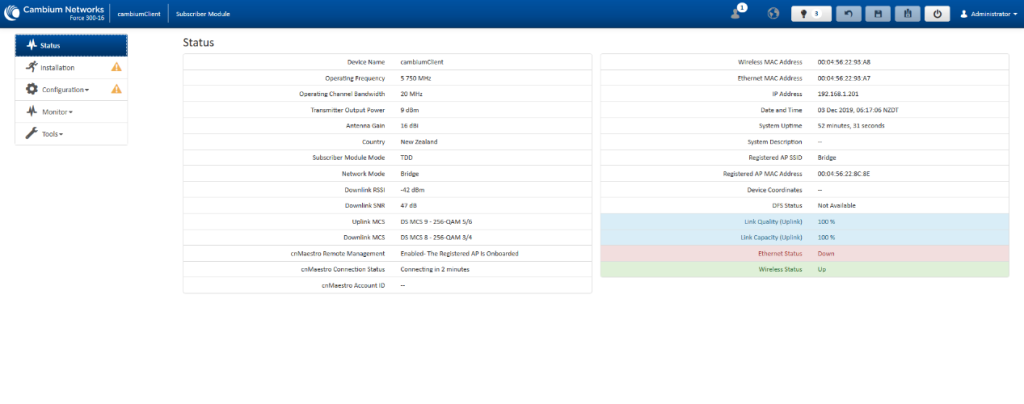

Після перезавантаження увійдіть за допомогою вибраної IP-адреси та перейдіть на сторінку стану Status.

Вона має виглядати приблизно так:

На цій сторінці статусу в нижньому правому куті ми бачимо, що стан бездротового зв’язку Wireless Status - UP, що означає, що бездротовий міст працює.

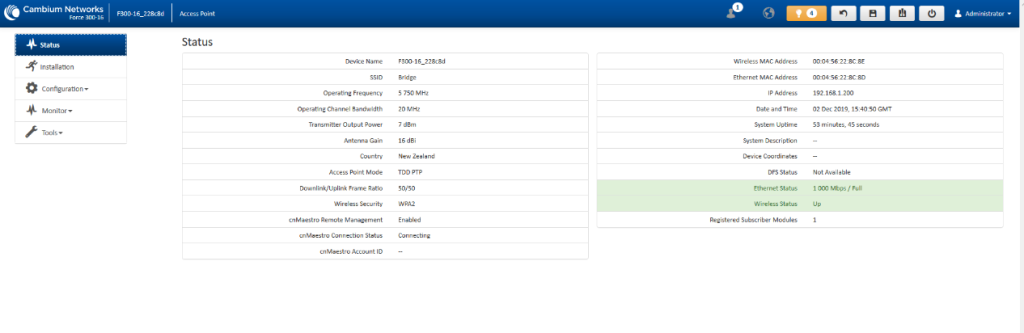

Тепер ви можете увійти на першу точку і переглянути статус і на ній.

Wireless Status - UP і Registered Subscriber Modules: 1 кажуть нам, що міст працює.

Приміти:

* Ширина каналу 20 МГц забезпечує достатню пропускну здатність для більшості додатків без використання занадто великого спектру, зазвичай вона дає приблизно 100 МБ/с на цій точці.

* Оскільки ці радіостанції мають AC чіпсет, ви отримуєте приблизно вдвічі більшу пропускну здатність, ніж радіостанції старого покоління за тієї самої ширини каналу.

* Серед EPMP Force 300 є й інші моделі, як для більших так і для менших відстаней, наприклад:

• ePMP Force 300 CSML
• ePMP Force 300 CSM 5 GHz
• ePMP Force 300-25L
• ePMP Force 300-25
• ePMP Force 300-13L SM
• ePMP Force 300-13 SM 5GHz
• ePMP Force 300-19R SM
• ePMP Force 300-19 SM 5GHz

Всі точки, які підтримують з'єднання PtP між собою, налаштовуються як вказано в даній статті. Якщо вам потрібна порада щодо того, які продукти підійдуть вашому застосуванню, зв’яжіться з нами.
