Обзор и тестирование трехдиапазонной точки доступа Mikrotik Audience

01.09.2021
Поделиться в:

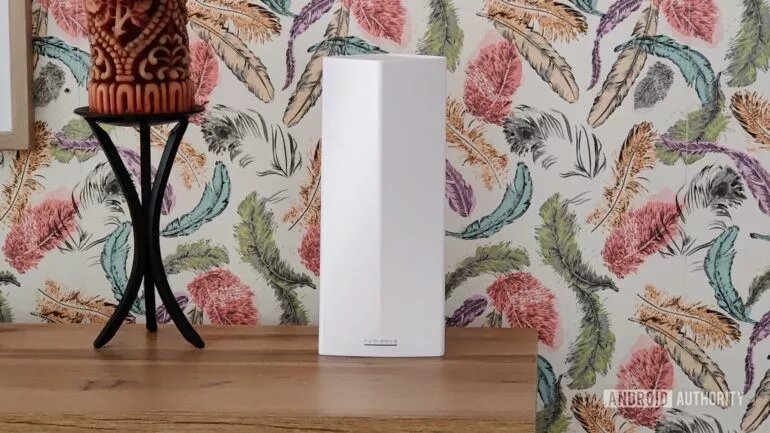

MikroTik Audience - это больше, чем просто еще один маршрутизатор Wi-Fi. Во-первых, он предлагает трехдиапазонную сеть Mesh, что делает его отличным решением для больших помещений. Во-вторых, выглядит стильно. Никаких длинных внешних антенн и стандартных непрезентабельных корпусов. Внешне он похож на следующий шаг в эволюции форм-фактора wAP и комплекта Wireless Wire


Что нужно знать о MikroTik Audience?

MikroTik Audience - это точка доступа Wi-Fi со встроенной трехдиапазонной ячеистой сетью. Он содержит три радиомодуля, один в диапазоне 2,4 ГГц и два в диапазоне 5 ГГц. Вторая частота 5 ГГц используется исключительно для связи между двумя устройствами Audience в сети.

Радиомодуль 2,4 ГГц поддерживает 802.11b/g/n (Wi-Fi 4), а система 5 ГГц - это Wi-Fi 5 (802.11a/n/ac). Audience использует RouterOS, специальную ОС MikroTik, общую для всех его маршрутизаторов Wi-Fi. Также есть мобильные приложения для Android и iOS. При настройке сетки вы можете добавить больше единиц Audience для создания единой сети Wi-Fi на большом пространстве. Синхронизация нового устройства выполняется одним нажатием кнопки.

Теоретические скорости MikroTik Audience хорошие. Максимальная скорость передачи данных в диапазоне 2,4 ГГц находится на одном уровне с другими маршрутизаторами Wi-Fi 4 и составляет 300 Мбит/с. Первый радиомодуль 5 ГГц может обрабатывать до 867 Мбит/с, а второй - до 1733 Мбит/с. Это всего 2,9 Гбит/с. Поскольку это dual-band устройство, вы можете использовать диапазон 2,4 ГГц и 5 ГГц одновременно. Например можно подключить планшет к стороне 2,4 ГГц, а затем компьютер или смарт-телевизор к 5 ГГц и использовать оба одновременно без какого-либо уменьшения полосы пропускания.

Внизу Audience вы найдете два порта Gigabit Ethernet и разъем питания. На основном блоке первый порт Ethernet используется для подключения к Интернет-маршрутизатору. Первый порт также поддерживает питание через Ethernet (PoE), что означает возможность уменьшения количества проводов, идущих к вашим устройствам, и обеспечивает передачу питания и данных по одному и тому же кабелю.

Производительность

Что касается производительности, это устройство имеет четырехъядерный процессор с частотой 716 МГц, который можно разогнать до 896 МГц (если вы из тех людей, которые чувствуют необходимость полностью нагрузить ваш маршрутизатор).

Во время моего тестирования не удалось максимально использовать процессор при выполнении каких-либо базовых функций маршрутизации или беспроводной связи, и, согласно тестированию MikroTik, он должен обеспечивать несколько сотен мегабит зашифрованного трафика IPSec, если вам это нужно.

Разборка MikroTik Audience

Естественно теоретические данные это хорошо, но уж очень интересно посмотреть что внутри. Поэтому перед тестированием попробуем разобрать одно из устройств Audience.

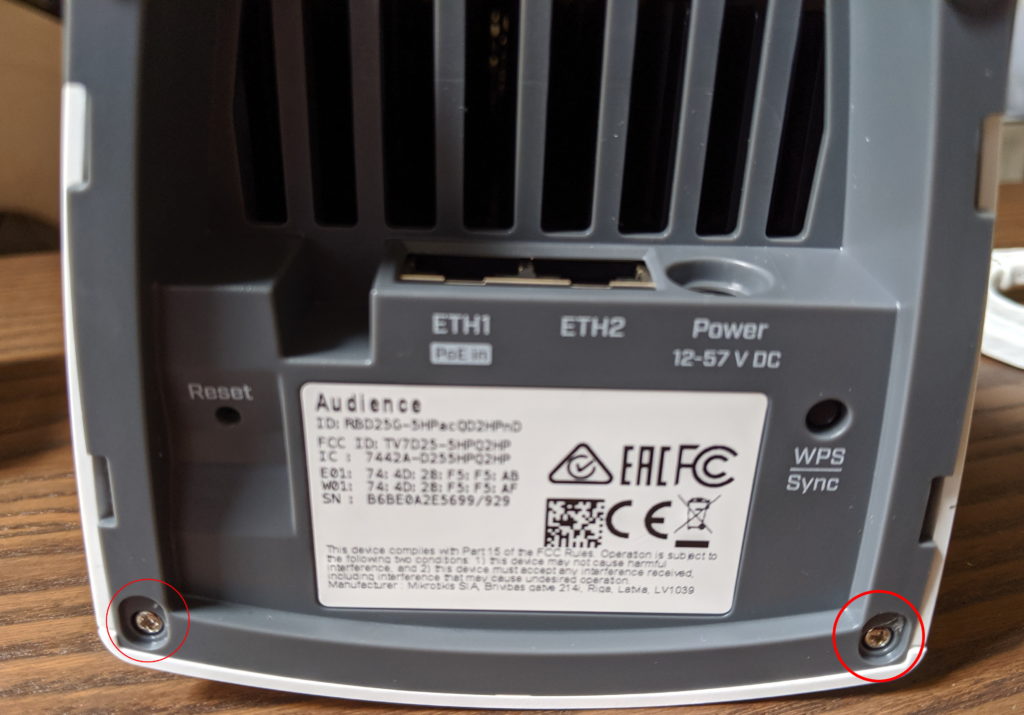

Для начала нужно снять 2 передние резиновые прокладки - открутите 2 винта внизу.

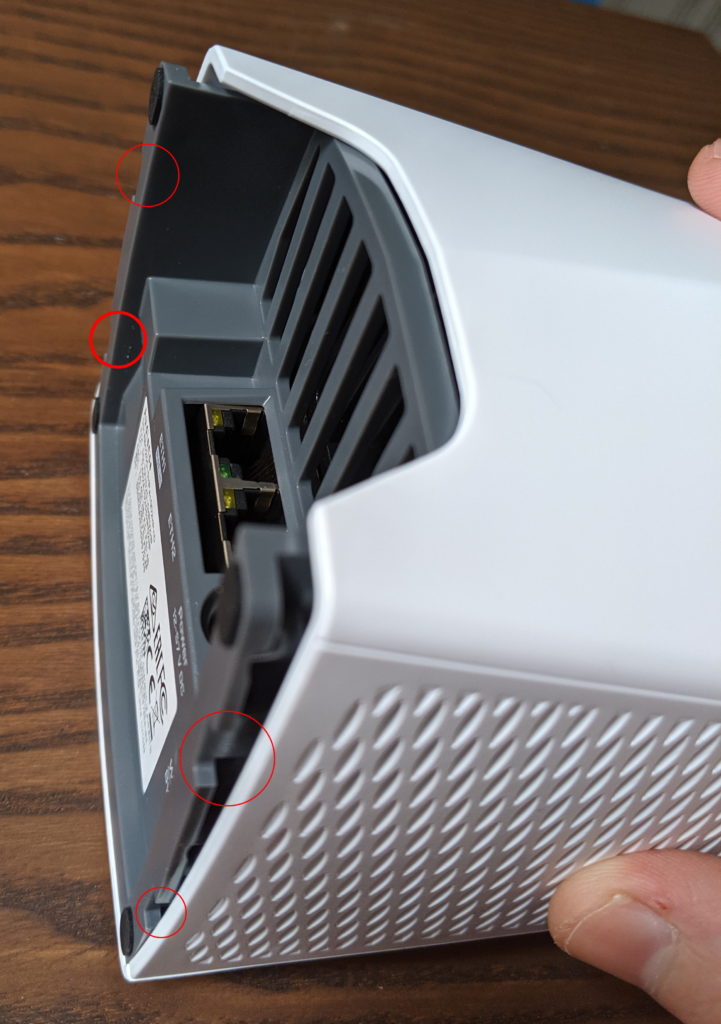

Есть 4 зажима, которые удерживают нижнюю часть на месте - подденьте их небольшой отверткой с плоской головкой.


Дно открытое, отсюда виден огромный радиатор.

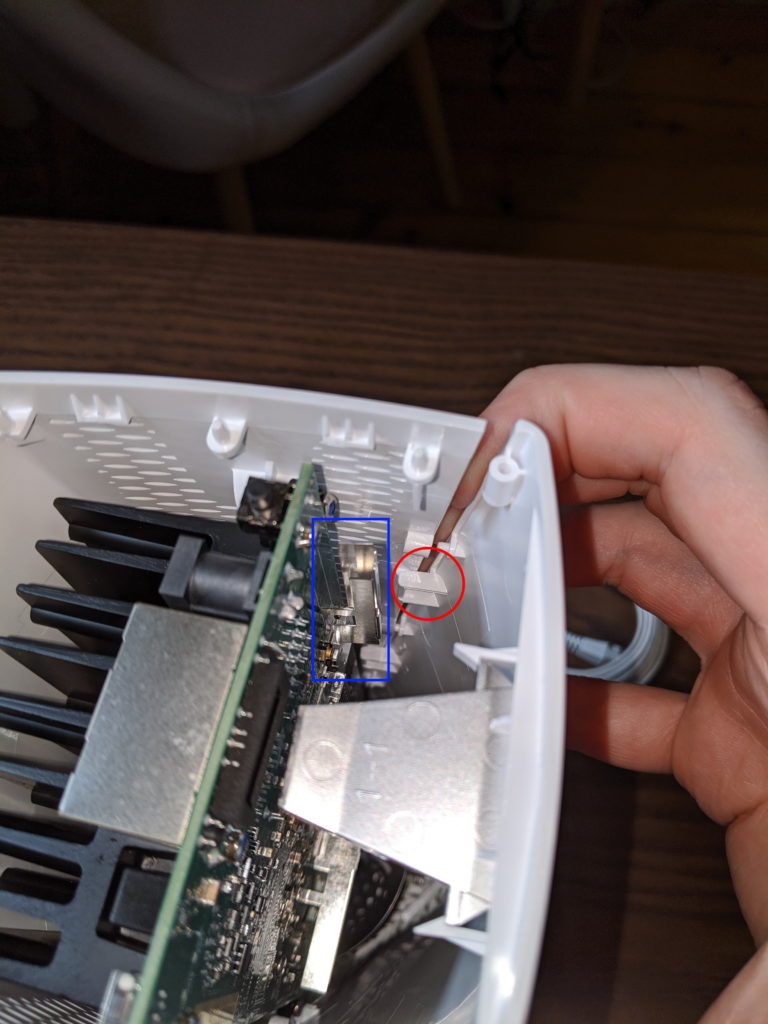

Затем вам понадобится длинная отвертка с плоской головкой, чтобы открыть каждую защелку.


Будьте очень осторожны с беспроводной антенной, прикрепленной здесь к плате - вам понадобится что-то, что может проникнуть достаточно глубоко, не задев антенну.

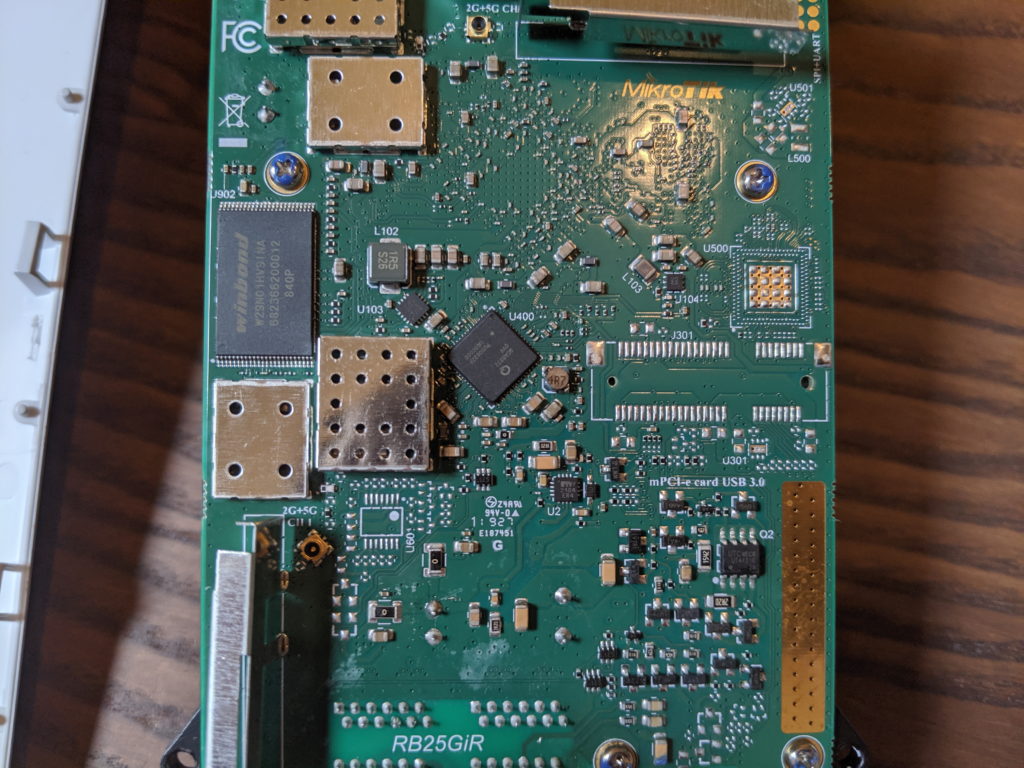

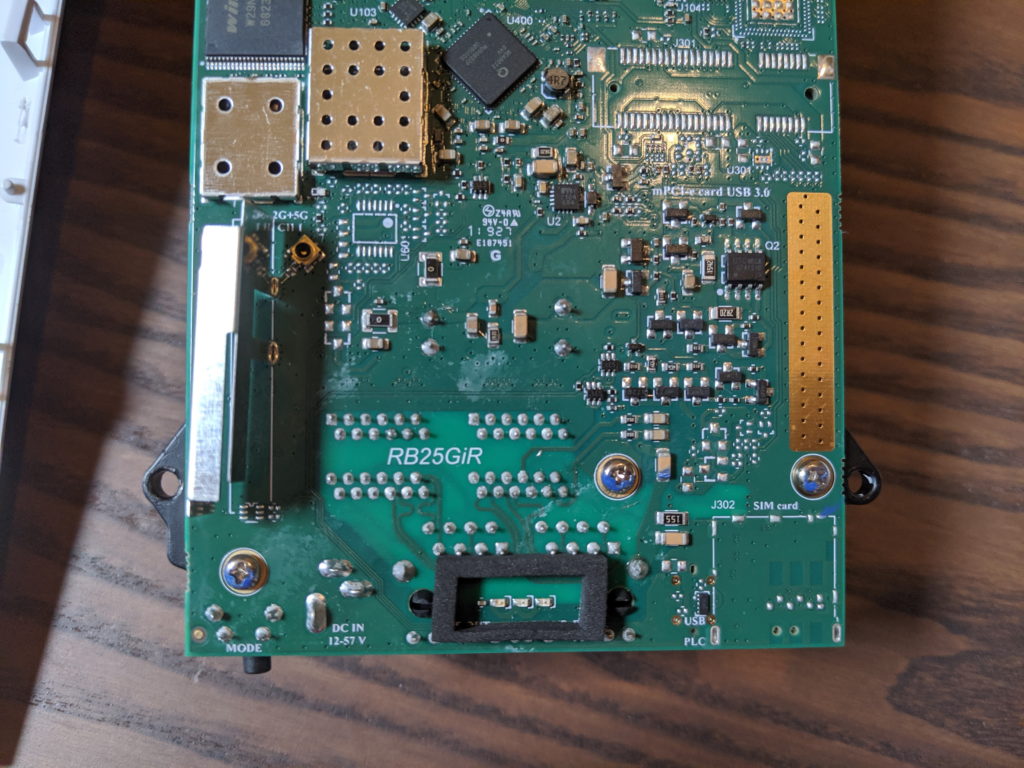

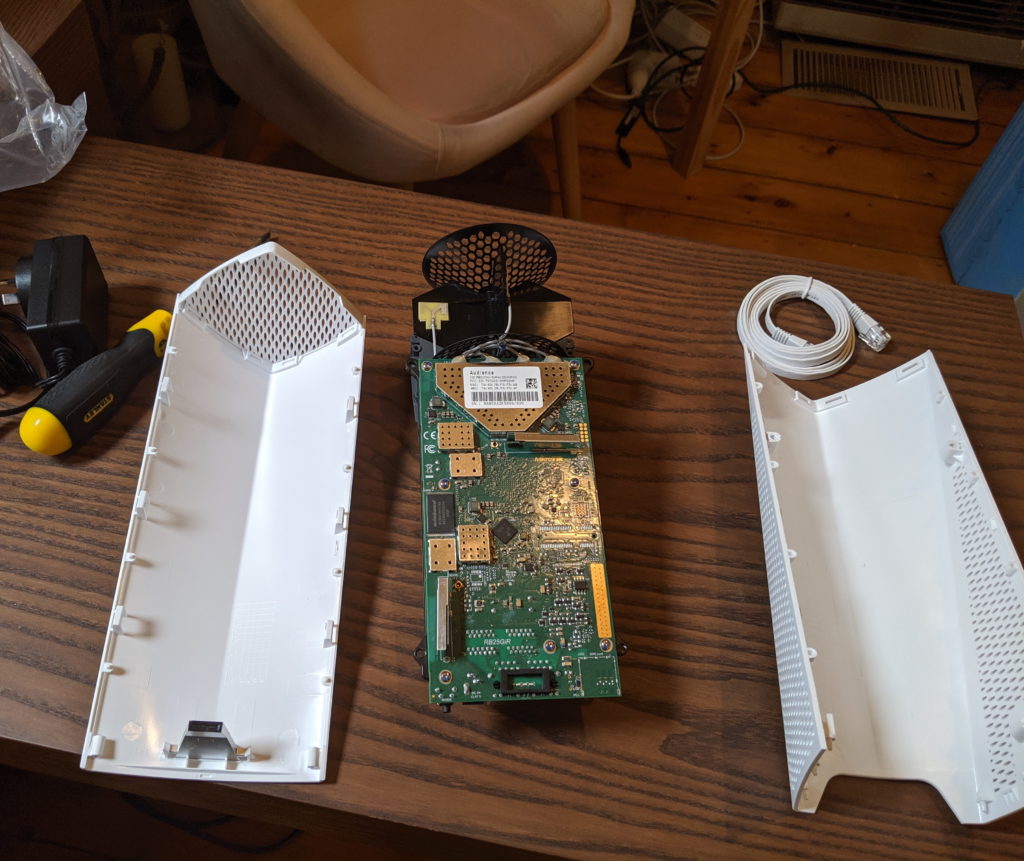

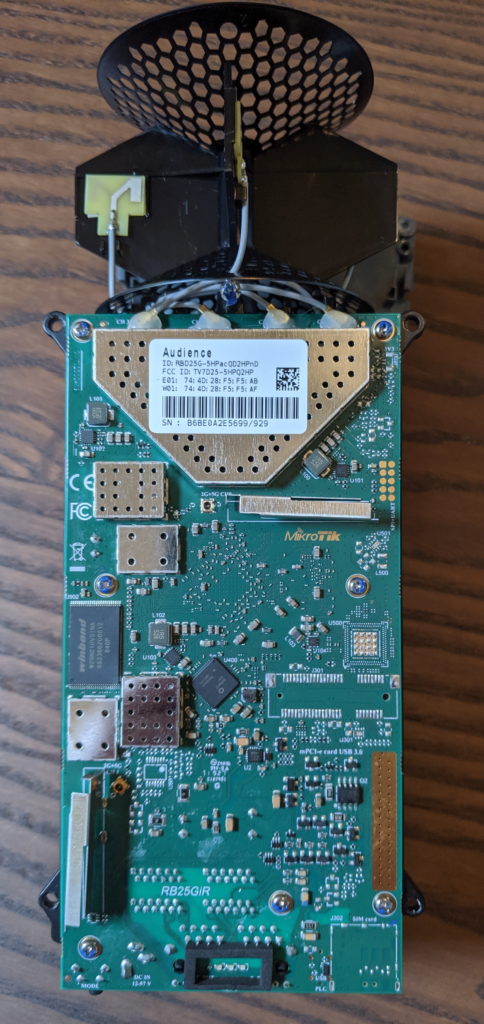

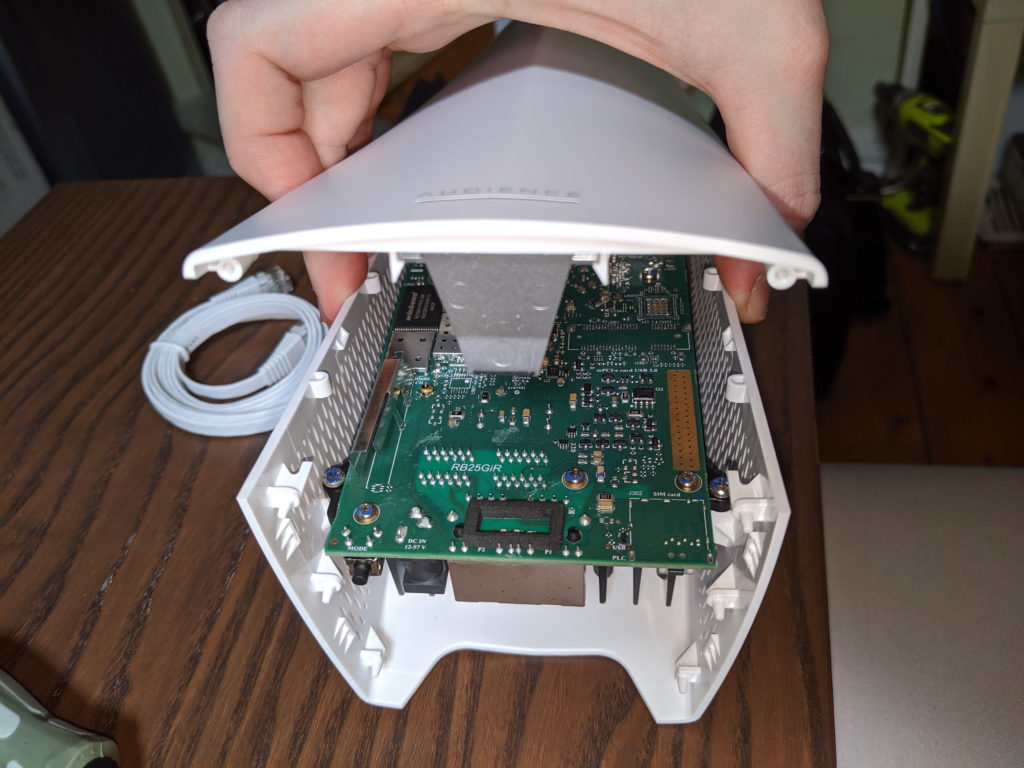

Далее аккуратно поднимаем крышку, после чего нужно открутить 4 винта, которые крепят плату - затем аккуратно снимите всю плату, соблюдая осторожность, чтобы защитить беспроводные антенны, непосредственно подключенные к плате, а также расположение купольной антенны наверху.

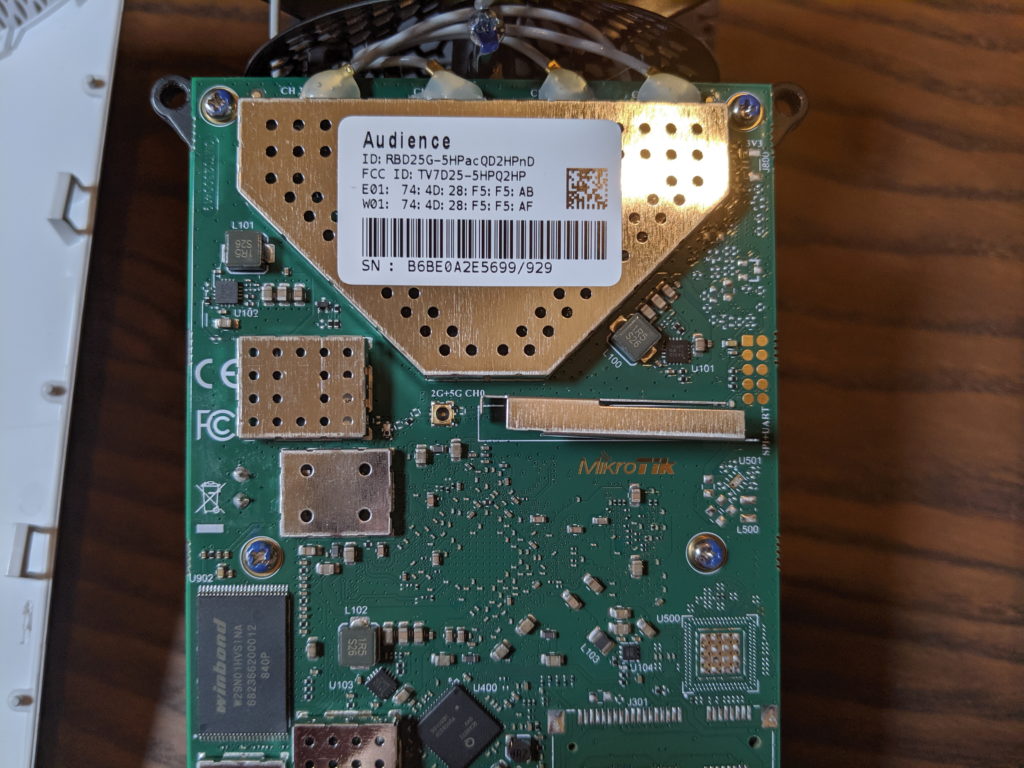

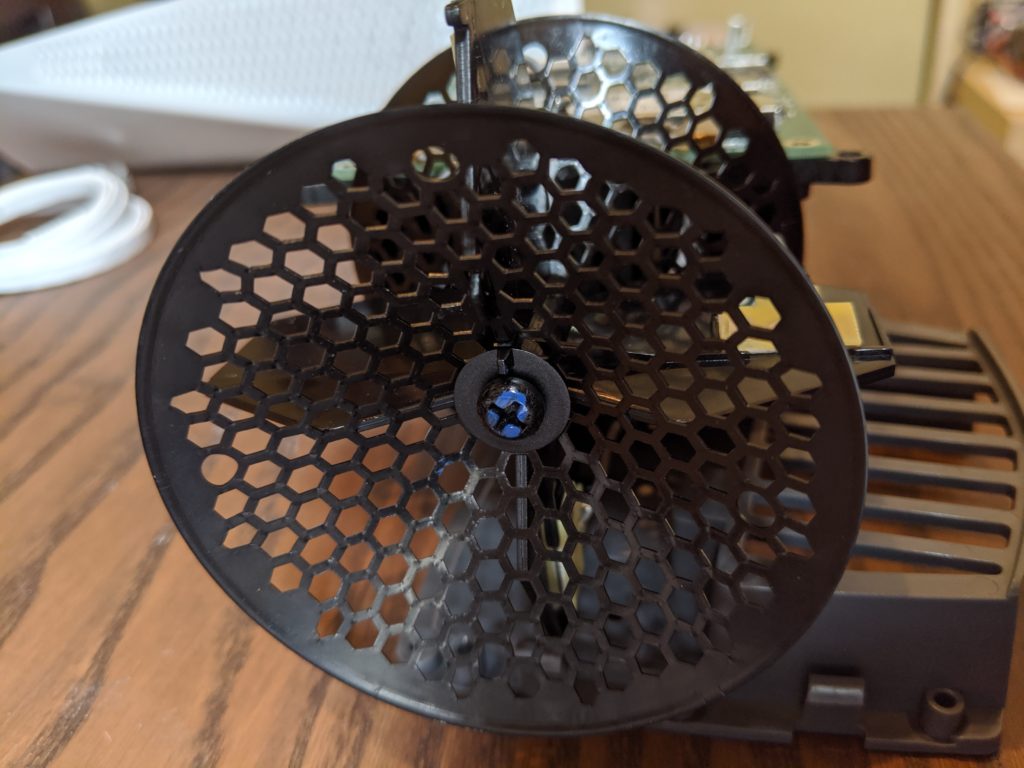

Очень впечатляет конструкция встроенной антенны для соединения с другими Mesh устройствами.



Тестирование

Доступны 3 разные карты беспроводной связи:

  • двухканальная 2,4 ГГц (антенна на плате - используется для клиентов), усиление антенны 3,5 дБи
  • двухканальная 5 ГГц (антенна на плате - используется для клиентов), усиление антенны 4,5 дБи
  • четырехканальная карта 5 ГГц (антенная решетка установлена над платой - используется для Mesh соединения), усиление антенны 4,5 дБи

Технически ничего не мешает опытному пользователю перенастроить вторую беспроводную карту 5 ГГц в качестве другой точки доступа для клиентов, и если бы у вас было только одно устройство Audience, я бы, вероятно, порекомендовал так сделать для лучшей производительности MIMO - однако данный маршрутизатор был разработан с конкретной целью - и это Mesh сеть.

В моем тестировании сетевые радиоприемники были способны поддерживать приемлемое соединение (постоянная пропускная способность 60 Мбит/с с использованием btest) через 4 двойные кирпичные стены и одну деревянную стену гаража. Я разместил один блок в своей гостиной, а второй - в отдельном гараже на другом конце участка (на расстоянии около 24 м).

Для сравнения, ранее я использовал набор (не MikroTik) Powerline адаптеров для доставки 60 ~ Мбит / с из моего кабенета на первый этаж этого дома из-за отсутствия кабелей Ethernet, но переключение на блоки Audience дало мне надежные 300 Мбит/с по беспроводной сети в «заводской» конфигурации или до 500 Мбит/с (через 2 стены и на один уровень выше) при настройке конфигурации ячеистых радиомодулей для использования канала 80 МГц.

Особенности Audience Mesh

Технология ячеистых сетей в Audience - большое благо для тех, кому нужно увеличить диапазон своих сетей Wi-Fi. В ячеистой сети несколько узлов связываются друг с другом, прокладывая путь обратно к первому устройству, а затем выходя в Интернет. Это сетка, а не цепочка, означающая, что к основному устройству возвращается кратчайший путь. Mesh также может обеспечивать самовосстановление в том смысле, что если один из узлов переходит в автономный режим, его место может занять другой узел, поскольку теперь он предлагает кратчайший путь.

Недостатком простого ретранслятора Wi-Fi является то, что он работает только с одним радиомодулем. Он принимает и передает по тому же радио. Это означает, что с самого начала потенциальная пропускная способность сокращается вдвое. Audience - это трехдиапазонная система, в которой одна из полос предназначена для межузловой связи, часто называемой транзитным рейсом. Это означает, что два других радиомодуля могут свободно общаться с вашими устройствами, и им не нужно жертвовать общей пропускной способностью для отправки данных на другой узел.

Добавить новый блок Audience в ячеистую сеть очень просто. Вы просто нажимаете кнопку на основном блоке Audience, а затем на добавляемом. Подождите пару минут. Вот и все!

Все узлы в сети используют один и тот же SSID и один и тот же пароль. Эта конфигурационная сеть пересылается между узлами по транзитному рейсу. Если вы измените пароль Wi-Fi на основном узле, все остальные узлы автоматически синхронизируются для использования нового пароля.

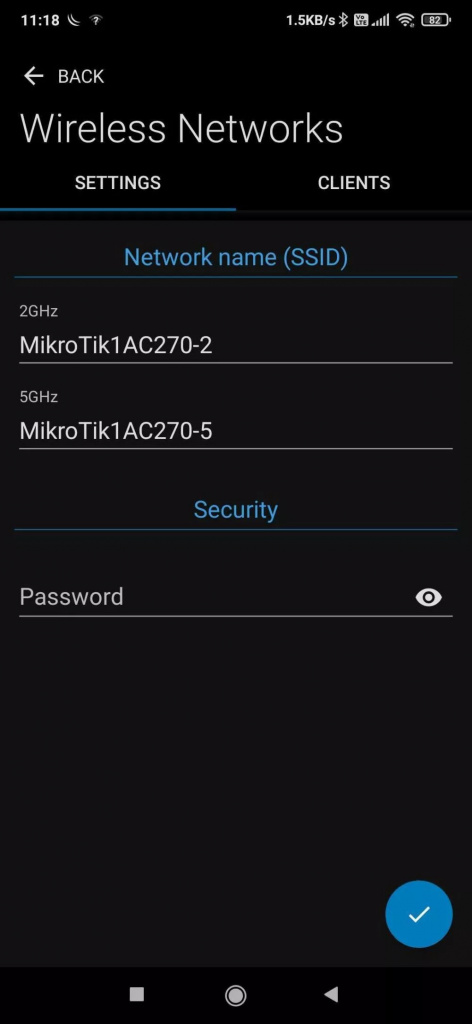

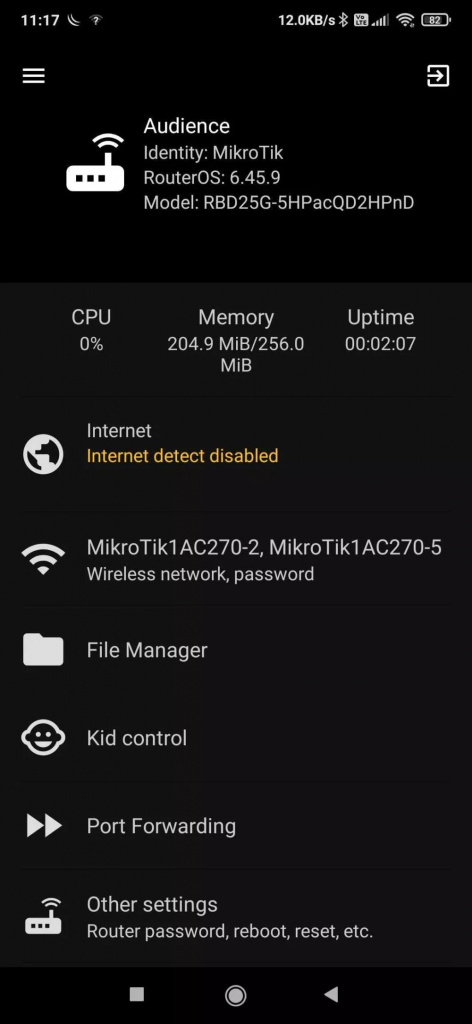

Mikrotik-Android-app-main-menu-1000x2167.jpg.jpgMikrotik-Android-app-main-menu-1000x2167.jpg.jpgMikrotik-Android-app-set-wireless-password-1000x2167.jpg.jpg

Как только ячеистая сеть будет запущена, ваше устройство автоматически переключится на узел с самым сильным сигналом. Независимо от типа устройства, которое вы используете (Android, iOS, ноутбук с Windows и т. Д.), Переключение произойдет автоматически. Однако некоторые устройства имеют тенденцию задерживаться и оставаться подключенными к удаленному узлу до тех пор, пока не станет невозможно не переключиться. В конечном итоге это решение устройства.

Самое удивительное в ячеистой сети блоков Audience - это повышение скорости из-за того, что третья полоса работает как транзит. Например, у меня дома подключение к основному блоку Audience (назовем его Audience 1) из другой комнаты дает пропускную способность 248 Мбит/с. Добавление еще одного узла в сеть и размещение его в той же комнате (назовем его Audience 2) означает, что мое устройство теперь подключается с максимальной пропускной способностью 270 Мбит/с. Скорость увеличивается. Почему? Потому что теперь мое устройство подключается к Audience 2, а она подключается к Audience 1 через второй радиомодуль 5 ГГц. Из-за таких вещей, как антенны, усилители и пропускная способность третьего диапазона, подключение Audience 2 к Audience 1 лучше, чем подключение моего устройства напрямую к Audience 1.

Операционная система

Как и во всех устройствах Mikrotik сдесь используется Router OS - сетевая ОС MikroTik на базе Linux. Для теж кто не знаком с ней - это мощный, всеобъемлющий и, к сожалению, невероятно сложный метод. Вероятно, вы получите доступ к RouterOS через веб-интерфейс или через приложение для смартфона. Однако ее также можно настроить через интерфейс командной строки, доступный через последовательный порт или Secure Shell, или, альтернативно, через программу Windows под названием Winbox. Тот факт, что вы можете настроить его через последовательный порт, говорит вам все, что вам нужно знать.

То что может быть достигнуто с точки зрения сети с помощью RouterOS, практически безгранично. Существует так много переменных и параметров, которые можно настраивать, настраивать и настраивать, что возможно практически все. Если вы подумаете про себя, мне интересно, может ли RouterOS… тогда ответ, вероятно, положительный. Но для этого вам нужно быть сетевым экспертом.

Хорошей новостью является то, что в веб-интерфейсе есть страница быстрых настроек, которая охватывает основные вещи, такие как установка пароля или изменение SSID. Он неуклюжий и устаревший, но он работает. Однако, если вы сравните его с отточенными веб-интерфейсами крупных сетевых компаний, то RouterOS предстоит пройти долгий путь.


Базовая настройка Mikrotik Audience

По умолчанию точки доступа Audience настроены в качестве обычных домашних точек доступа. Для того чтобы подключить их достаточно просто выполнить следующие действия:

  • Подключите кабель Ethernet от интернет провайдера (или от маршрутизатора) к порту ETH1.
  • Подключите устройство к сети через адаптер питания (есть в комплекте)
  • Устройство загрузится, передний светодиодный индикатор загорится синим цветом, и беспроводная сеть станет доступной для подключения.
  • Откройте сетевые подключения на своем ПК, мобильном телефоне или другом устройстве, найдите беспроводную сеть MikroTik и подключитесь к ней.
  • После подключения к беспроводной сети откройте https://192.168.88.1 в своем веб-браузере, чтобы начать настройку, поскольку по умолчанию пароль отсутствует, вы войдете в систему автоматически. Для мобильных телефонов используйте приложение.
  • Мы рекомендуем нажать кнопку «Проверить наличие обновлений» и обновить программное обеспечение RouterOS до последней версии, чтобы обеспечить максимальную производительность и стабильность.
  • Выберите свою страну, чтобы применить настройки регулирования страны и установить пароль на загружающемся экране.

MikroTik Audience стоит ли покупать?

Есть три веские причины купить MikroTik Audience. Во-первых, вы ищете устройство, которое не будет бросаться в глаза и не будет выглядеть неуместным даже в гостиной. Во-вторых, вам нужна ячеистая сеть, чтобы обеспечить хороший уровень сигнала Wi-Fi на большей территории. И в-третьих, вы хотите иметь хорошую пропускную способность на дополнительных узлах, но не хотите или не можете прокладывать провода между устройствами.

MikroTik Audience удовлетворяет всем трем требованиям. В дизайне нет ничего необычного с антеннами и светодиодами. Ячеистая сеть встроена и настраивается простым нажатием пары кнопок. Три диапазона включают в себя специальный радиомодуль для обратного рейса, который освобождает два других радиомодуля для связи с вашими устройствами.
