PWR-Line (PL7400) Mikrotik

Недаром существует поговорка, что все новое это хорошо забытое старое. Кто бы мог подумать, но в сфере сетевых технологий эта поговорка все так же актуальна.

Технология передачи данных по электросети берет свое начало в первой половине XX века, тогда в США линии электропередач начали использовать для параллельной передачи телеграфных сигналов, считалось, что устанавливать отдельные столбы и прокладывать отельные линии экономически нецелесообразно.

В том или ином виде, технологию передачи сигнала по электросети использует электроэнергетика по сей день. В общем виде данный метод связи носит название PLC, что является сокращением от английского «Power line communication». PLC используется для удаленного контроля, управления и мониторинга в энергетических системах и высоковольтных ЛЭП.

Спецификации HomePlug

Говоря о бытовой сфере применения, PLC нашел свое отражение в спецификациях семейства HomePlug. Первая спецификация HomePlug 1.0 увидела мир в 2001-м году, и уже в 2005-м году появился более знакомый общественности HomePlug AV.

Стандарт HomePlug AV основан на более современных методах и алгоритмах, поэтому на практике обеспечивает пиковую скорость обмена до 200 Мбит (физический уровень). Очень часто производители указывают данную спецификацию как AV200. В отличие от предыдущего стандарта, новый стандарт также использует шифрование AES со 128-битныйм ключом, чем обеспечивается высокая конфиденциальность и защищенность передаваемых данных.

Чуть позже, в 2012-м году была представлена спецификация HomePlug AV2. Уже к 2014 году компания Qualcomm представила собственные решения, способные обеспечить реальную скорость обмена на уровне 500 Мбит сек.

Основными методами повышения пропускной способности стала технология MIMO, повышение частот и увеличение ширины канала. На сегодняшний день существуют также решения с проприетарными протоколами и оптимизациями, которые хоть и базируются на AV, но в то же время, обеспечивают скорости сопоставимые с AV2.

На практике, чаще всего, устройства, реализующие Ethernet по электросети называют Powerline-адаптерами.

Как работает Powerline?

В обычной электросети используется переменный ток с частотой 50 Гц, имеющий форму правильной синусоиды.

Сигнал Powerline-адаптера накладывается поверх синусоиды в виде импульсов высокой частоты, для конечного электроприбора эти пульсации незаметны, в то время как специальное оборудование может отфильтровать «шум» и преобразовать его в полезный сигнал.

Для работы Powerline важно, чтобы оба устройства находились на одной фазе и между ними отсутствовали сглаживающие фильтры. Возможности Powerline не безграничны, они сильно зависят от качества электропроводки и используемых электроприборов. Особенно чувствительны данные устройства к импульсным блокам питаниям, что может негативно сказываться на пропускной способности. Наиболее высоких показателей можно достичь в сетях с качественной медной электропроводкой, особенно в тех, где вместо скрутки используется пайка соединений.

Скажите, нет проводам!

PWR-Line – идеальное решение для расширения существующей сети в большой квартире или частном дома. В отличие от обычных коммутаторов, для PWR-Line стены не являются преградой, что делает возможным создание качественной сети без особых знаний и лишних затрат.

Устройство использует уже существующую электросеть – нет необходимости в покупке и прокладке кабеля, не нужен специальный инструмент для обжимки коннекторов.

Простота установки и подключения

Синхронизация между устройствами PWR-Line выполняется всего в одно касание, с чем справится даже новичок.

После синхронизации устройства устанавливают связь на скорости в 100 Мбит. Помимо беспроводной сети, пользователю будет также доступен дополнительный Ethernet-порт. Одно из устройств подключается к существующей сети (маршрутизатору или коммутатору), порт на втором устройстве вы можете использовать по своему усмотрению – подключить смарт ТВ, IP-телефон, ПК или даже дополнительный коммутатор.

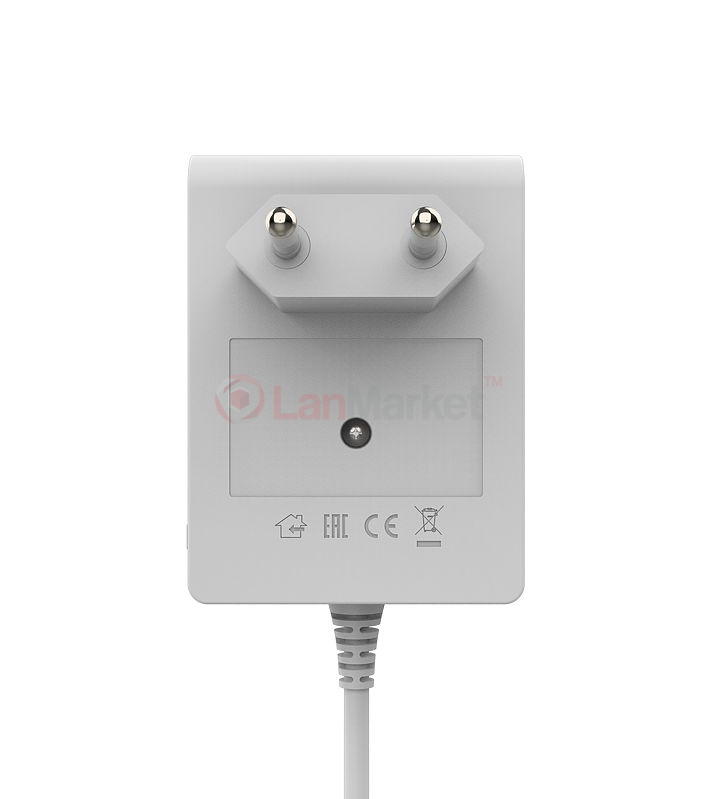

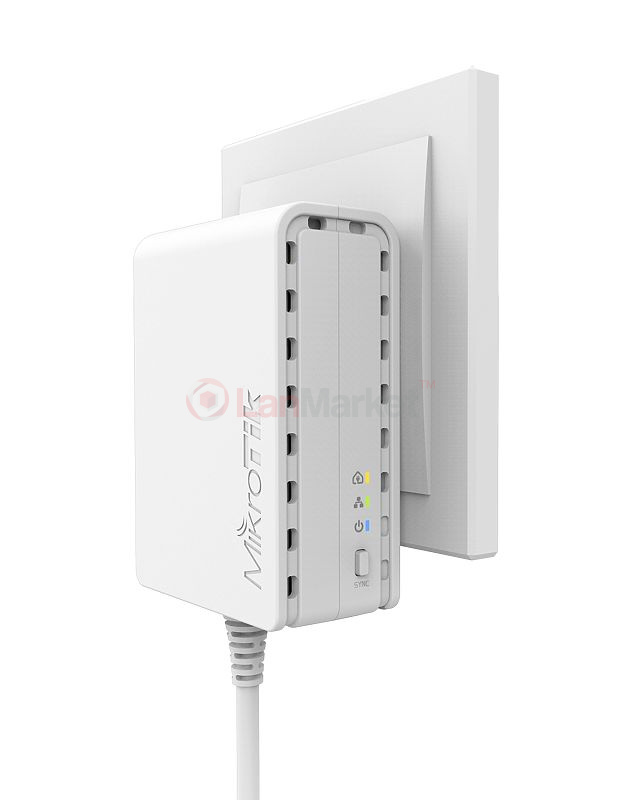

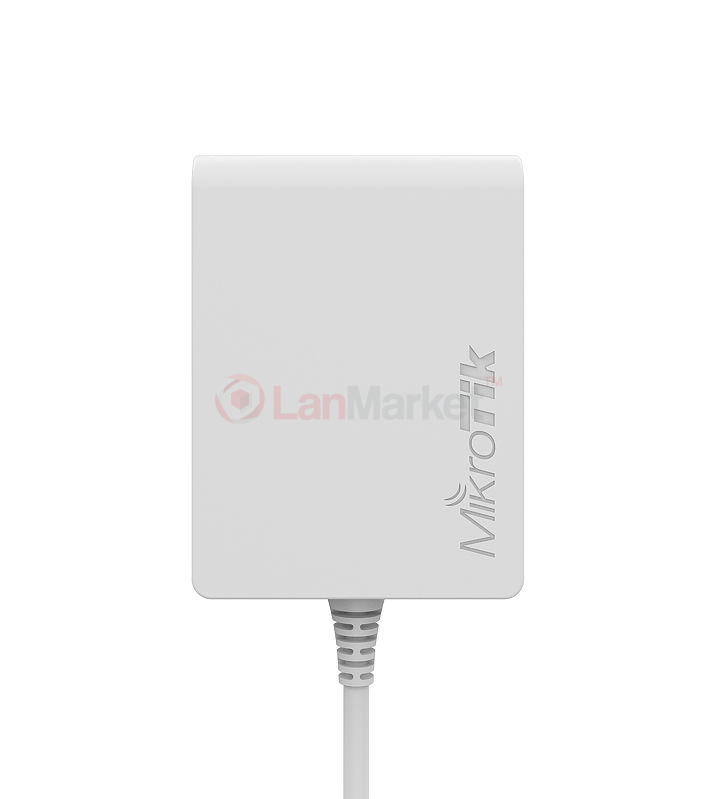

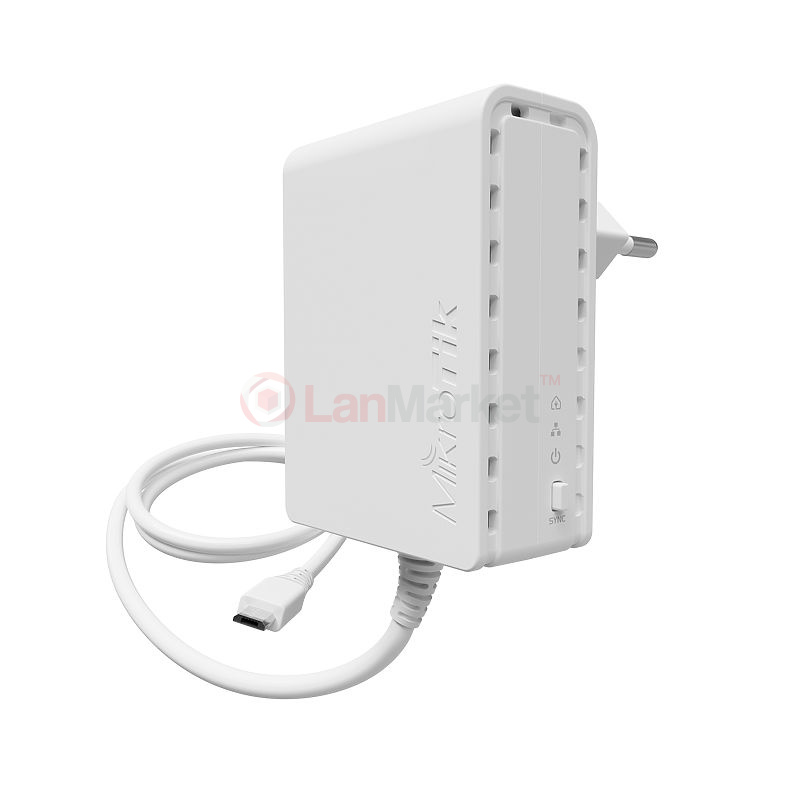

В отличии от PL7411, PL6400 и PL7400 предназначены для продуктов MikroTik с портом microUSB, таких как hAP mini или hAP lite. Подключите PL6400 или PL7400 к электрической розетке, а затем подключите USB-кабель для питания поддерживаемого устройства MikroTik.

PWR-Line - это запасной адаптер питания для вашего микро-USB маршрутизатора MikroTik. Он совместим со всеми новейшими устройствами на базе microUSB, созданными MikroTik, простое обновление программного обеспечения до версии 6.44 + включает эту функцию (поддерживается упомянутыми устройствами с серийными номерами, оканчивающимися на / 9xx. Функциональность PWR-LINE также поддерживается некоторыми ранее изготовленные устройства - если у вас есть устройство с серийным номером, оканчивающимся на / 8xx, обновите до 6.44 и посмотрите, появляется ли интерфейс PWR-LINE).

Просто уберите старый адаптер питания microUSB и замените его адаптером PWR-Line. Устройство по-прежнему питается от USB, но теперь оно получает новый интерфейс Ethernet, который работает по электрической сети.
