Планарный делитель (Planar Lightwave Circuit Splitter - PLC) используется в пассивных оптических сетях (PON) с целью разделить сигнал одного входящего оптического волокна на несколько выходящих волокон. Колличество выходящих волокон (получателей сигнала) может изменяться в диапазоне от 2 до 128.
Учитывая довольно широкий диапазон волн (1260нм - 1650нм) в котором работают PLC-делители и минимальные показатели по затуханию на порту, применение данных устройств значительно расширяет возможности по развертыванию сложных PON сетей.
Несмотря на то, что количество выводов у планарных делителей теоретически может быть любым (в диапазоне от 2 до 128) существуют стандартные наборы выводов:
Y-образные делители широко используются при построении PON-сетей. Х-образные делители менее распространены.
Изготовление нестандартных планарных делителей связано с определенными технологическими трудностями - нужно изготовить чип под заказ, что не есть экономически оправдано.

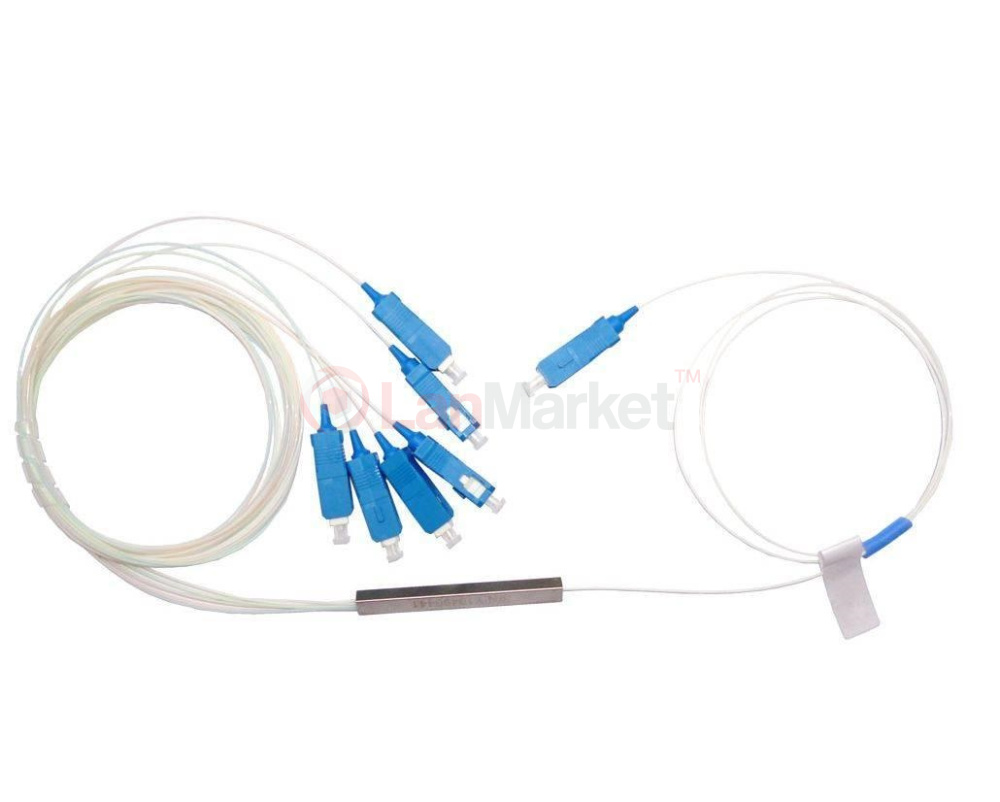

Данный тип планарного делителя оснащен коннекторами SC/UPC.
Соотношение деления: | 1x6 |
Стандарт оптического волокна: | G.657.A |
Тип оптического волокна: | Одномодовое (SM) |
Тип коннектора: | SC/UPC |
Вносимые потери (мин/макс): | 10,3 dBm / 10,7 dBm |
Максимальные потери от поляризации (PDL): | 0.03 |
Максимальные потери униформатности: | 0.08 |
Направленность: | ≥55 |
Потери при обратных отражениях: | ≥55 (APC) / 50 (UPC) |
Тип интерфейса: | -40...+85 °C |
Длина волн: | 1260~1650 нм |
