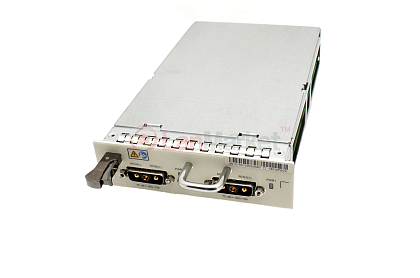

MPWC Huawei

Модуль питания обеспечивает шасси коммутатора, и все его платы питанием, что соответственно необходимо для функционирования системы в целом. Для коммутатора MA5608T существует три модуля которые могут обеспечивать его питанием: MPWC, MPWD, MPWE. Отличием между ними обычно выступает источник питания, а также количество разъемов для подключения соответствующих источников.

Технические особенности  модуля MPWC

• Два входа 48 V постоянного тока

• Фильтрация и ограничение тока для порта питания
• Обнаружение минимального напряжения на входе, наличия источника питания и сбоев питания

• Сообщение о тревоге защиты вместе с статусом готовности платы
• Индикация состояния питания

Принцип работы модуля

Если постараться разобраться в принципе работы, то можно выделить такую последовательность работы:

• Плата H801MPWC принимает на вход питание мощностью 48V через разъем питания 3V3 и передает питание в схему ограничения тока, затем в схему фильтра и, наконец, на объединительную плату, подавая питание на шасси и другие платы.

• Функция обнаружения и защиты проверяет модуль на наличие любых неисправностей и передает соответствующие сигналы проверки, и состояния готовности к запуску на плату управления. Контрольная панель показывает эти сигналы обнаружения через индикаторы.

• Функция обнаружения и защиты проверяет минимальное напряжение и доступность источника питания.

• В блоке E2PROM хранится информация о производстве платы.

• Плата H801MPWC обеспечивает питанием в 3,3V  объединительную плату плату, для питания некоторых внутренних чипов платы.
