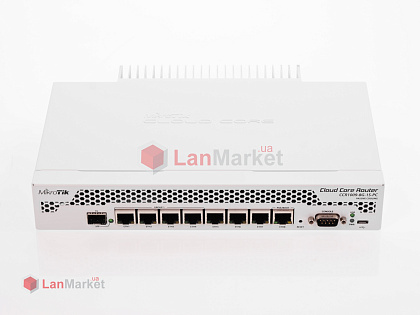

Cloud Core Router CCR1009-8G-1S-PC Mikrotik

Здесь по-прежнему используется процессор Tilera Tile-Gx9, основанный на 64-битной архитектуре, в частности модификация TLR4-00980CG-10CE-A3b с поддержкой аппаратного шифрования и сжатия (технология MiCA). Все 9 ядер процессора работают на частоте 1 ГГц, предоставляя беспрецедентную мощность. Несмотря на это, максимальный уровень энергопотребления процессора ограничивается значением в 10 Вт, что позволило применить пассивную систему охлаждения.

Питание и пасивное охлаждение CCR1009-8G-1S-PC

Для эффективного отвода тепла инженеры установили в маршрутизаторе систему охлаждения с тепловыми трубками, соединенными с радиатором (теплообменником) на задней части корпуса маршрутизатора. Благодаря пассивной системе охлаждения, столь мощный маршрутизатор остается полностью бесшумным даже при высоком уровне загрузки.

Корпус выполнен в десктопном (настольном) варианте, поэтому является достаточно компактным и не займет много места. На случай монтажа в стойку 1U в стандартной комплектации предусмотрено крепление. Блок питания внешний (24В 2.5А), его не удалось уместить в столь компактный корпус, впрочем, при использовании коммутатора с функцией PoE, адаптер не потребуется.

Интерфейсы и пропускная способность Cloud Core Router 1009-8G-1S-PC

Работает устройство под управлением RouterOS с максимальным, 6-м уровнем лицензии. Это означает, что конфигурация CCR1009 ограничивается исключительно набором сетевых интерфейсов. К слову о сетевых интерфейсах, CCR1009-8G-1S-PC, как следует из названия, оснащен 8 гигабитными портами и 1 слотом SFP для возможности подключения к оптоволоконной линии.

Интерфейсы реализованы достаточно интересно: слот SFP подключен выделенным интерфейсом напрямую к процессору; порты Eth5-Eth-8 также подключены к процессору по выделенным интерфейсам; что же касается портов Eth1-Eth4, они объединены аппаратным свичем на Atheros AR8327, который в свою очередь подключен к процессору интерфейсом с пропускной способностью 1 Гбит. Эту особенность необходимо учитывать при подключении высокоскоростных участков сети к CCR1009-8G-1S-PC: в первую очередь следует задействовать порты 5-8.

Сфера применения CCR1009-8G-1S-PC

При такой конфигурации, общая пропускная способность составляет 6 Гбит/сек, что не составляет каких-либо сложностей для применяемого процессора. Запас мощности процессора, а также 1 ГБ оперативной памяти могут быть использованы для построения сложных конфигураций. Как пример, это может быть сервер VPN с шифрованием, шлюз IPSec, мощный HotSpot, шлюз для распределения траффика между клиентами (QoS, Queue и т.д.)

Объем встроенной памяти составляет 128 Мбайт (NAND), чего с запасом хватает для практически любой конфигурации, в частности для сохранения логов, бэкапов и кастомного оформления HotSpot. Дополнительный порт micrоUSB, посредством OTG-кабеля, идущего в комплекте, может быть использован для подключения 3G/4G-модемов, либо расширения объема встроенной памяти.
