Расширенные настройки Mikrotik RouterOS: два внешних канала от одного провайдера

03.03.2014
Поделиться в:

Расширенные настройки Mikrotik RouterOS: два внешних канала от одного провайдера

Данная статья, написана как ответ на вопросы наших посетителей. К статьям про подключение двух внешних каналов связи и их балансировки, мы получили не мало комментариев на сайте и вопросов к менеджерам. В частности, многие интересовались возможностью настройки и балансировки двух каналов, от одного провайдера. И что бы восполнить этот пробел, ниже мы расскажем про основные нюансы, связанные с этой задачей.

Главной проблемой, которая вызывает вопросы у большинства пользователей, является - одинаковый Gateway на двух каналах, поэтому, прописывая в маршрутизации два или более раза один и тот же шлюз, в итоге, вы не получаете балансировки, так как маршрутизатор связывает его с первым попавшимся физическим интерфейсом, на котором он доступен. Такой вариант хорош, когда второй канал будет резервным. Маршрутизатор без труда выберет первый из доступных, и направит трафик через него. Но он полностью не годится для одновременного использования двух каналов сразу.

А теперь по порядку… Как всегда, рассмотрим мы эту задачу, на реальном примере. Допустим у нас есть маршрутизатор Mikrotik, и 2 не зависимых внешних канала, от провайдера Киевстар, подключенные к физическим интерфейсам ether1 и ether5. Интерфейсы ether2-ether4, отведены под локальную сеть.

Подключаемся к маршрутизатору при помощи фирменной утилиты Winbox и первым делом, настраиваем подключение к провайдеру. Так как выбранный нами поставщик услуг, использует протокол динамической настройки узла, или попросту говоря DHCP, то и настраиваем мы DHCP Client в разделе меню IP.

При помощи кнопки “+”, добавляем нового клиента, и в открывшемся окне, Interface - выбираем первый интерфейс, к которому подключен один из кабелей провайдера. Галочки Use Peer DNS и Add Default Route - убираем.

RouterOS pic.1

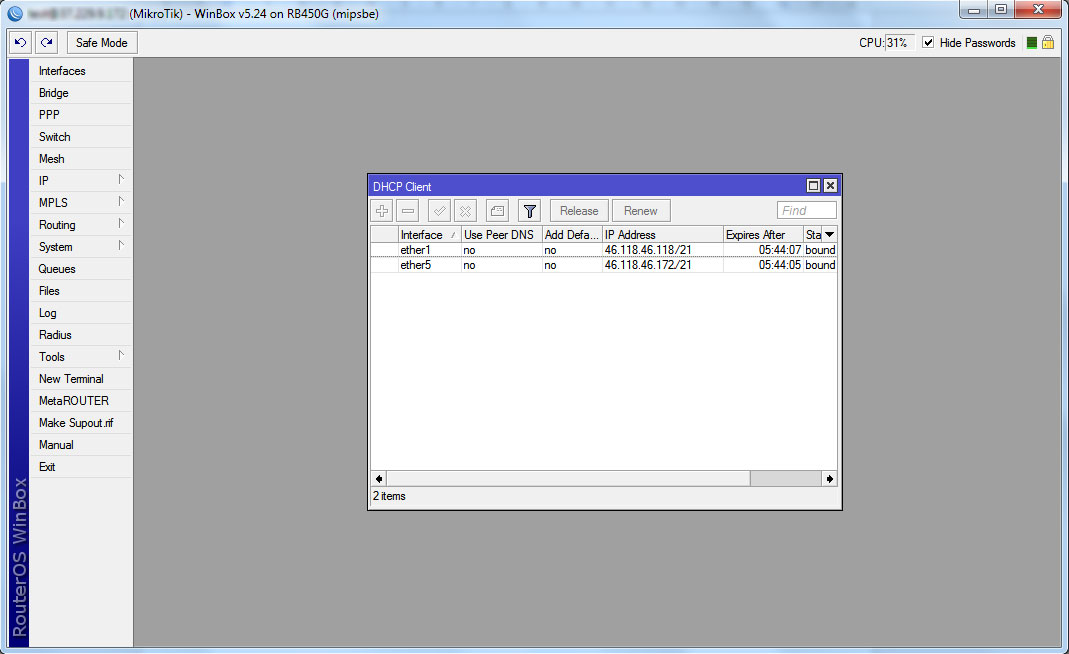

Сохраняем запись кнопкой OK, и повторяем эту же процедуру, для второго интерфейса. В итоге, у нас должно получиться две записи, где мы увидим выданные нам IP адреса.

RouterOS pic.2

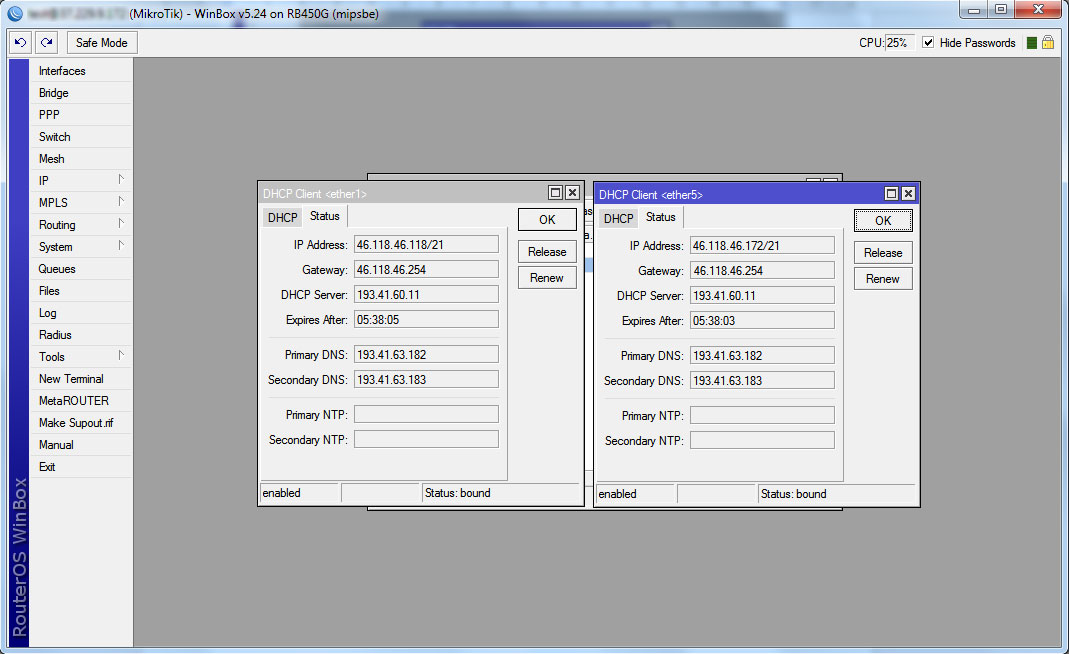

Теперь, нам нужно посмотреть данные на этих интерфейсах, и получить информацию об их шлюзах, и DNS серверах, для дальнейшей настройки. Для этого, открываем свойство каждой записи и переходим на вкладку Status.

RouterOS pic.3

Здесь мы видим, что Gateway и DNS сервера, и там и там одинаковые. Запоминаем или записываем эти данные.

Переходим к настройке маршрутизации. Открываем раздел меню IP - Routes и создаем новое правило, при помощи кнопки “+”.

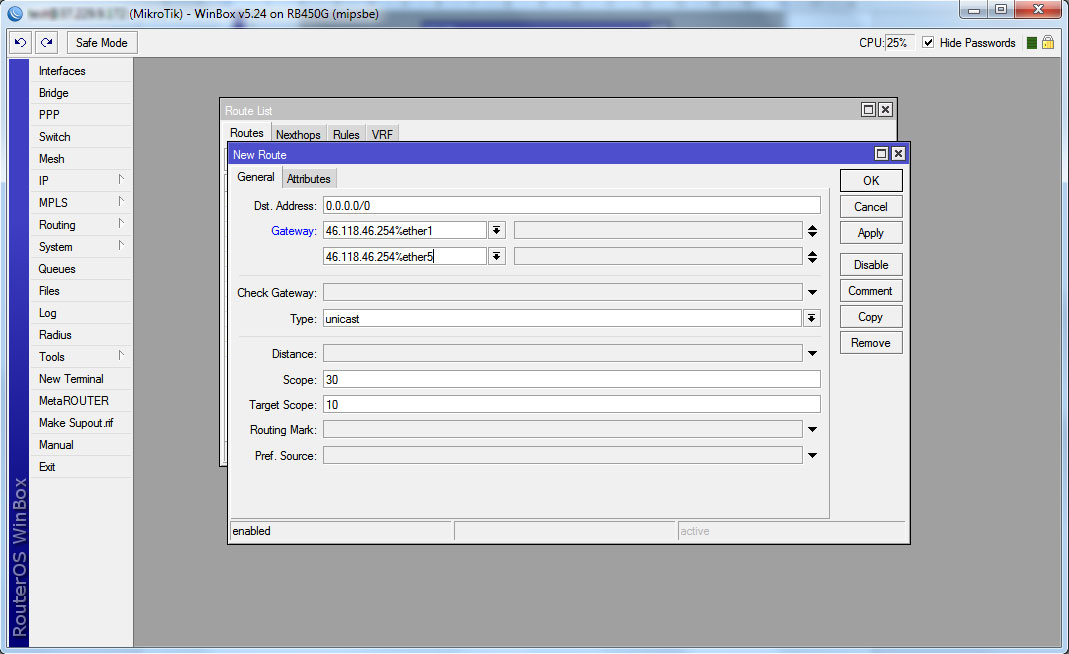

Здесь в качестве Dst.Address - 0.0.0.0/0, а для шлюзов Gateway, используем комбинацию вида xx.xx.xx.xx%ether1. Как можно понять, мы указываем IP адрес шлюза провайдера и физический интерфейс, через который должен идти до него маршрут.

RouterOS pic.4

Если у вас каналы с разной пропускной способностью, то вы должны в пропорциональном порядке, создать нужное количество Gateway, для каждого физического интерфейса, по аналогии с процедурой, описанной в статье - Равномерное распределение каналов двух провайдеров и доступ к их локальным ресурсам на роутере Mikrotik

Далее, нам нужно настроить DNS. Для этого, переходим в раздел меню IP - DNS, где в полях Servers, указываем DNS сервера провайдера, или же можно использовать публичные сервера доменных имен, вроде 8.8.8.8 и 8.8.4.4.

RouterOS pic.5

  Все что нам осталось сделать, это разрешить доступ из локальной сети, в сеть интернет. Для этого, мы должны настроить NAT.

В разделе меню IP - Firewall, мы переходим на вкладку NAT и добавляем новое правило при помощи кнопки “+”. На вкладке General, выбираем Chain - scrnat, а в качестве Out.Interface - ether1.

RouterOS pic.6

А на вкладке Action, для параметра Action, ставим - masquerade.

RouterOS pic.7

Сохраняем правило, и создаем точно такое же, только для второго интерфейса. Например у нас это ether5, как мы оговаривали в самом начале.

Далее, в соответствии со своими потребностями, мы настраиваем уже локальную сеть, Firewall и все необходимое.

При этом, через какое-то время, на той же вкладке NAT, где мы создавали правила, можно посмотреть результат нашей работы и правильность балансировки.

RouterOS pic.8

И как мы видим, оба канала загружены одинаково, что в плане пакетов, что в плане MB.

logo
Расширенные настройки Mikrotik RouterOS: два внешних канала от одного провайдера
Отзывы покупателей
Рейтинг покупателей
5 / 5 5 5 13
На основе 13 оценок покупателей
23.1%
0%
0%
0%
0%
Отзыв
Отлично
Заголовок*
Достоинства
Недостатки
Комментарий*
Представьтесь
Комментарий
Vlad, все получается... настраивали не один раз. Просто, попробуйте указывать в настройках не имена портов или подключений, а конкретные адреса."
Комментарий
А как быть когда Адреса статичные от провайдера? На таких настройках ничего не получается
Комментарий
Dmitrii, можете поделится опытом, у вас есть скайп или как можно с вами связаться?"
Комментарий
Эта статья не применима на практике, так как елси чатьс пакетов пойдёт в однусеть часть в другую то у абонентов начнётсья хаос на компах
Комментарий
Dmitrii, У меня все решилось настройкой отсюда: http://wiki.mikrotik.com/wiki/PCC (ECMP и NTH не подошли)"
Комментарий
admin, Поделитесь результатом? У меня такая же проблема сейчас..."
Комментарий

Александр, отправил на почту.

Комментарий
admin, Ровно такая как у Владимира. С частой периодичностью нельзя достучатся то на первый айпи то на второй, то на оба. Можно вашь скайп или в ась? Покажу на живом примере. Можно вашу аську или скайп на почту? "
Комментарий

Александр, вероятность есть, опишите проблему.

Комментарий
Есть вероятность решения заданных вопросов?
Комментарий
Владимир, не стабильная работа интернета. Даже с двумя статическими айпишниками инет периодически падает. Вы этот пост на основании практики написали? Пробовал на 450g и rb750 - одинаково не стабильно работает "
Комментарий
1) При такой конфигурации, время от времени не пингуються оба канала... с непредсказуемой периодичностью. 2) Зайти на микротик можно только по одному из ip. А иногда ни на один не заходит.
Комментарий
Остался вопрос озвучены в комментариях к предыдущей статье: оба провайдера по DHCP, при этом уже пару раз они выдали новые адреса и соответственно шлюзы, как решать ситуацию в таком случае (зажигание адресов руками не помогает)
