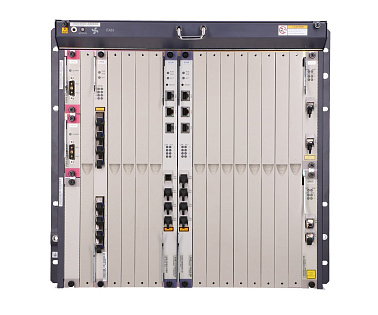

MA5680T (2*SCUN+2*X2CS+2*PRTE) Huawei

Оптический сетевой терминал OLT Huawei Smartax 5680T был спроектирован с учетом всех необходимых требований для поддержки полного функционала IP-сетей доступа. Минимальная коммутационная способность терминала Huawei Smartax 5680T составляет 400G, а ширина каналов (пропускная способность) установленных слотов на этот терминал — не менее 10 Гбит/с каждого. Модульная архитектура и высокая пропускная способность коммутатора позволяют решать вопросы нехватки ресурсов полосы пропускания по мере их появления, и строить масштабируемые пассивные оптоволоконные сети (PON) с учетом их последующего перехода на более современную технологию NGPON.

Технические особенности и преимущества

Huawei Smartax 5680T — это терабитный оптический сетевой терминал, который предназначен для развертывания пассивных оптоволоконных сетей интегрированного доступа. Он рассчитан на установку до 16 плат расширения по 4 оптических порта в каждой, с коэффициентом ветвления 1:64 на порт. Таким образом, емкость OLT Huawei Smartax 5680T позволяет подключить к пассивной оптоволоконной сети до 4096 клиентов. Поддержка стандарта G.984 (GPON) гарантирует минимальную скорость передачи данных в downlink направлении до 2,5 Гбит/с, а в uplink — до 1,25 Гбит/с. Также, алгоритм кодирования NRZ вместе с инкапсуляцией при длине фрейма в 125 миллисекунд позволяет существенно снизить количество передаваемой служебной информации в каждом фрейме до 93%, оставляя свободное место для полезной нагрузки.

Huawei Smartax 5680T — это унифицированная платформа, объединяющая в себе все виды оптических доступов. То есть, OLT способен предоставлять доступ посредством GPON, Fast Ethernet и Gigabit Ethernet одновременно. Используя P2P и P2MP протоколы, Smartax 5680T позволяет разворачивать оптические сети с любой топологией: FTTC, FTTB и FTTH, а также осуществлять миграцию из одной в другую. Таким образом, провайдер получает возможность предлагать своим абонентам более широкий спектр всевозможных услуг, например, выделенных полос в случае необходимости.

Основные возможности Huawei Smartax 5680T

Встроенная система управления сетью «iManager N2000» дает возможность централизованного контроля и управления не только абонентскими терминалами, но и другим оборудованием от компании Huawei — DSLAM и MSAN. NMS — система управления сетью — уникальна и позволяет осуществлять комплексное управление пассивной оптоволоконной сетью, развернутой на базе OLT-коммутатора Smartax 5680T.

С помощью iManager N2000 можно развернуть волоконно-оптическую сеть с минимальным количеством ключевых узлов и максимальной емкостью. Интерфейс управления OMCI позволяет настраивать VLAN, а также порты подключенных абонентских терминалов GEPON и GPON. В то же время, ONU терминалы могут настраиваться даже в «оффлайн-режиме», а файлы с настройками сохраняются в память OLT-коммутатора — данные могут перезаписываться как в абонентские терминалы, так и OLT при включении. Оригинальная система управления сетью «iManager N2000» позволяет не только настраивать оборудование, но и осуществлять постоянный мониторинг, выполнять регулярную диагностику ONU-шек и определять их местоположение в сети.
