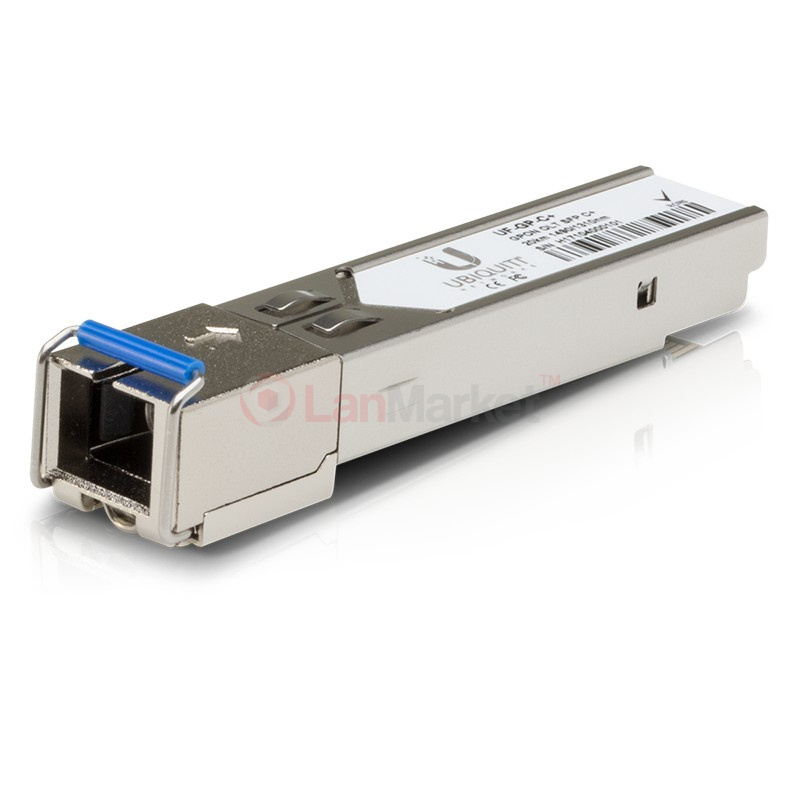

GPON SFP Module UF-GP-C+ Ubiquiti Networks

UF-GP-С+ это простое и быстрое средство для развертывания сети провайдера, построенной по технологии GPON.

Технологии PON за последние годы успели завоевать доверие провайдеров и операторов связи по всему миру. В отличие от привычных оптоволоконных сетей, сети с архитектурой PON (Passive optical network) построены на базе пассивных оптических делителей, что исключает необходимость в использовании дорогостоящий устройств. Все это приводит к тому, что PON-сети являются энергонезависимыми на всем протяжении от активного оборудования провайдера до конечного клиента.

Сфера применения

Модули UF-GP-С+ спроектированы для использования в OLT-коммутаторах Ubiquiti UFiber OLT (UF-OLT).

UF-OLT оснащен 8-ю слотами GPON SFP, в каждый из которых можно установить по одному модулю UF-GP-С+. Каждый модуль в свою очередь поддерживает обслуживание до 128-ми конечных клиентов.

Высокая масштабируемость

Подключение конечных клиентов, именуемых ONU (optical network unit) или чуть реже ONT (optical network terminal), осуществляется при помощи специальных пассивных делителей (сплиттеров). В зависимости от потребностей в масштабировании сети, провайдером могут применятся делители с соотношением от 1:2 до 1:64.

Степень деления напрямую зависит от гарантированной скорости, предоставляемой конечным клиентам.

Пропускная способность 3.75 Гбит

В сетях GPON применяется одномодовое волокно, при этом входящий и исходящий потоки передаются с разной длинной волны.

От OLT-терминала с модулем UF-GP-С+, данные передаются на длине волны 1490 нм, при этом передача осуществляется в широковещательном режиме и данные поступают на все ONU. Все данные передаются в зашифрованном виде со 128-битними ключами, что гарантирует безопасность передаваемых данных. Общая пропускная способность от OLT к ONU составляет 2.5 Гбит.

При отправке данных от ONU к OLT, используется длинна волны 1310 нм, пропускная способность здесь чуть ниже и составляет 1.25 Гбит. Отправка данных ONU осуществляется по принципу TDMA, т.е. отправка с клиентов осуществляется с разделением по времени.

Преимущества GPON и UF-GP-С+

Пассивные оптоволоконные сети, в силу своих особенностей, являются очень надежной архитектурой для построения современных сетей передачи данных. Благодаря отсутствию необходимости в применения промежуточного активного оборудования, стоимость таких сетей значительно снижается, делая их доступными для широкого применения.

Сети GPON сохраняют свою работоспособность даже при отключении электропитания на распределительных узлах и обеспечивают надежность во время грозы, т.к. само волокно не нуждается в обеспечении грозозащиты на конечных и промежуточных точках.

GPON имеет три уровня, то есть A B C, каждый отличается мощностью отправки и чувствительностью приема.

С точки зрения модуля OLT мощность отправки класса B + составляет 1,5 ~ 5 дБм, а чувствительность приемника составляет -28 дБм, тогда как мощность передачи класса C + составляет 3 ~ 7 дБм и чувствительность приемника -32 дБм.

В терминах модуля ONU мощность отправки класса B + составляет 0,5 ~ 5 дБм, а чувствительность приемника составляет -27 дБм, тогда как мощность передачи класса C + составляет 0,5 ~ 5 дБм и чувствительность приемника -30 дБм.

UF-GP-С+ относится к классу С+, соответственно по производительности она превосходит модель GPON SFP Module UF-GP-B+.
