Технологія намотки кабелю Reelex: особливості, види, переваги

Зміст:

1. Що таке Reelex?
2. Види REELEX пакування
3. Українські виробники, які використовують технологію Reelex

Багато українських виробників кабельної продукції (Ok-net, ЗЗКМ, Gear та ін.) почали поставляти свій кабель у нових коробках з позначкою Reelex. Що ж це таке? Технологія Reelex є однією з найефективніших та інноваційних методик намотки кабелю, яка забезпечує зручність транспортування, зберігання та використання кабельної продукції. Завдяки своїй унікальній конструкції, Reelex запобігає заплутуванню кабелю та полегшує його розмотування, що робить цю технологію популярною серед виробників та споживачів у всьому світі.

Що таке Reelex?

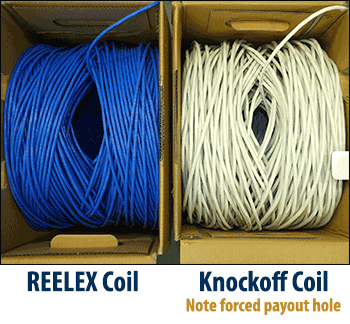

REELEX — це запатентована технологія намотування, яка кардинально змінює спосіб пакування лінійних виробів, таких як кабелі, дроти, шнури чи трубки. Особливість REELEX полягає у створенні мотків у формі "вісімки", що забезпечує безперешкодне та гладке розмотування продукту без вузлів, перекручувань чи інших труднощів.

REELEX використовує спеціалізовані машини для формування унікального мотка у вигляді "вісімки". Завдяки цій формі кабель розмотується зсередини назовні через спеціальну трубку. У процесі розмотування моток залишається нерухомим, що усуває інерцію, перекручування та необхідність у спеціальних пристроях.

Головною перевагою є універсальність упаковки: моток можна розмістити у різноманітних контейнерах — від картонних коробок до пластикових пакунків, залежно від вимог виробника.

Чому форма "вісімки"?

Без вузлів

Технологія REELEX запобігає утворенню вузлів завдяки унікальній структурі мотка. Перехресні шари у формі "вісімки" ізолюють кожен виток, не дозволяючи їм переплутуватися. Це забезпечує плавне розмотування навіть у складних умовах, наприклад, при низьких температурах або під час роботи з менш гнучкими кабелями.

Без перекручувань

Моток REELEX формує півоберт в одному напрямку, а потім у протилежному. Такі "дзеркальні" скручування нейтралізують одне одного, повністю усуваючи перекручування кабелю під час розмотування.

Без інерції

Через те, що моток не обертається, розмотування відбувається швидше та без додаткових зусиль. Монтажники можуть працювати на 30% швидше порівняно з використанням котушок.

Без "хвостиків"

REELEX усуває ефект "пам’яті" матеріалу, який зазвичай проявляється у формі закручених кінців кабелю після розмотування. Завдяки рівномірному намотуванню кабель зберігає ідеальну форму.

Як формується моток?

Процес намотування REELEX включає такі етапи:

1. Продукт подається через направляючу трубку до обертового барабана.
2. Спеціалізовані електронні системи регулюють точність намотування та формування шару.
3. Моток укладається шарами у формі "вісімки", із забезпеченням точних розрахунків для стабільності його форми.
4. Після завершення формування моток виймається з машини та пакується у вибраний контейнер.

Переваги REELEX

Екологічність

REELEX мінімізує використання зайвих матеріалів, зменшуючи обсяг відходів до 60% порівняно зі стандартними котушками. Коробки легко розбираються, а матеріали упаковки часто є на 100% придатними для вторинної переробки.

Швидкість та зручність

Інноваційна технологія дозволяє монтажникам швидко розмотувати кабелі без зупинок через вузли чи інші проблеми. Проста конструкція пакування полегшує використання у будь-яких умовах.

Універсальність

Мотки REELEX можна упаковувати у різні контейнери, адаптуючи їх до потреб ринку. Це відкриває можливості для інноваційного дизайну упаковки та надає виробникам конкурентну перевагу.

Мінімум відходів

Відсутність внутрішньої конструкції в упаковці значно зменшує об’єм і складність утилізації, що є важливим фактором для екологічно свідомих компаній.

Види REELEX пакування

На даний момент розрізняють такі види пакувань REELEX:

• REELEX I
• REELEX 1.5

• EcoCore

• REELEX II

• REELEX AIR

REELEX I

REELEX I — це оригінальний формат упаковки REELEX, який став основою для революції в пакуванні дрібних та гнучких продуктів. Ця технологія використовує компактні трубки для видачі діаметром 0,75 дюйма (так звані EZ-Tubes), що ідеально підходить для гладких і дуже гнучких виробів. Завдяки продуманій конструкції, упаковки REELEX I переважно мають бокове завантаження з використанням замкових клапанів.

Рекомендовані параметри продуктів:

REELEX I використовують для пакування таких продуктів, як:

• Кабелі для систем безпеки та сигналізації;
• Аудіокабелі та дроти для підключення акустики;
• Проводи для внутрішнього монтажу (THHN);
• Тонковолоконні кабелі та дроти з низьким перерізом;
• З'єднувальні дроти та пластикова трубка.

REELEX 1.5

REELEX 1.5 — це проміжний формат упаковки, розроблений для розширення можливостей REELEX I, зберігаючи бокове завантаження коробки, але забезпечуючи більший отвір для трубки. Цей формат ідеально підходить для невеликих і легких кабелів передачі даних, таких як вита пара Cat 5e або компактні коаксіальні кабелі. Однак він не рекомендується для більш жорстких кабелів, таких як Cat 6.

Особливості REELEX 1.5

• Оптимальний розмір трубки: Трубка для видачі має середній розмір, що забезпечує гнучкість у виборі продуктів. Її довжина становить 10 см.
• Трубка з фіксатором: Використовується кільце-фіксатор для надійного кріплення трубки до упаковки, як і в REELEX I.
• Бокове або верхнє завантаження: Ця упаковка підходить як для бокового, так і для верхнього завантаження, забезпечуючи універсальність у виборі дизайну коробки.

Рекомендовані параметри продуктів

• Підходить для дрібних і легких кабелів передачі даних, включаючи Cat 5e та мініатюрні коаксіальні кабелі.
• Не рекомендується для жорстких або великих кабелів, таких як Cat 6.

Застосування

REELEX 1.5 найкраще використовувати для пакування:

• Легких кабелів передачі даних;
• Компактних коаксіальних кабелів;
• Гнучких кабелів невеликого діаметра.

EcoCore

REELEX II

REELEX II — це стандарт упаковки для кабелів передачі даних, який забезпечує високу продуктивність і надійність. Розроблений для більш жорстких та великих кабелів, таких як Cat 6, цей формат пакування призначений для досягнення максимальної ефективності при видачі та транспортуванні кабелів.

Особливості REELEX II

• Підходить для більшого діаметру продуктів: Пакування REELEX II підтримує більші діаметри продуктів, що робить його ідеальним для середніх і великих кабелів, зокрема для структурованих кабелів Cat 6 та вище.
• Трубка для видачі: Використовується одночастинна воронкоподібна трубка для видачі, яка легко встановлюється в коробку і надійно утримується без додаткових замкових механізмів.
• Верхнє завантаження: REELEX II часто використовує коробки з верхнім завантаженням, що дозволяє зручніше організувати зберігання і транспортування.
• Екологічність і універсальність: Цей формат упаковки також підтримує екологічні ініціативи, маючи можливість використовувати матеріали, що підлягають переробці, та варіанти кастомізації для задоволення конкретних вимог замовника.

Рекомендовані параметри продуктів

• Зовнішній діаметр: REELEX II підходить для продуктів з діаметром від 2,5 мм до 12,7 мм.
• Отвір для видачі: Кут нахилу отвору для видачі становить від 70 градусів і вище, що гарантує плавне і безпечне розмотування кабелю без перекручування.

Застосування

REELEX II ідеально підходить для пакування:

• Кабелів витої пари (наприклад, Cat 5e, Cat 6 і вище);
• Екранованих кабелів, таких як коаксіальні кабелі;
• Менш гнучких продуктів, таких як дроти для підключення.

REELEX II є стандартом для кабелів передачі даних завдяки своїй надійності, зручності використання та здатності забезпечити якісне і безпроблемне розмотування великих і жорстких кабелів.

REELEX AIR

REELEX AIR — це нове покоління упаковки, яке знижує вартість, зменшує використання матеріалів та покращує продуктивність видачі кабелю завдяки інноваційному дизайну трубки для видачі. Ця технологія дозволяє зберегти всі переваги REELEX II, водночас пропонуючи екологічніші та економічніші рішення для упаковки кабелів.

Особливості REELEX AIR

• Інноваційний дизайн трубки: Платформу REELEX AIR відрізняє нова конструкція трубки для видачі з використанням I-Beam дизайну. Це дозволяє значно зменшити вагу трубки на 45% і використання пластику на 40%, зберігаючи при цьому поліпшену ефективність видачі.

• Менше матеріалів, більша екологічність: Завдяки оптимізованому дизайну, REELEX AIR використовує на 40% менше картону для коробок і знижує вартість упаковки до 25%. Ці зміни сприяють зменшенню впливу на навколишнє середовище.

• Покращене розмотування: Трубка REELEX AIR має гладкий, округлий вхід, що знижує тертя і збільшує радіус вигину кабелю під час його виходу з упаковки. Ці особливості включають плавний заокруглений вхід, який зменшує тертя та збільшує радіус вигину виробу під час виходу з упаковки, а також конструкцію двотаврової балки, яка підтримує петлі виробу та запобігає їх передчасному розплутанню. Ці функції забезпечують навіть більш плавне протягування кабелю в порівнянні з REELEX II, пропонуючи більш плавне «відчуття» витягування та меншу кількість випадків передчасного розмотування.

• Компактний розмір упаковки: Завдяки новому дизайну трубки, упаковка може бути значно вужчою, не втрачаючи при цьому ефективності видачі. Порівняно зі стандартними упаковками Cat 5 або Cat 6, REELEX AIR може бути до 63 мм вже.

Переваги REELEX AIR

• Менше місця — більше коробок на піддоні: Завдяки зменшеному розміру упаковки, на піддоні можна розмістити на 25-50% більше коробок, що дозволяє значно знизити витрати на транспортування. Це також покращує ефективність логістики та використання простору на полицях.

• Менші витрати на доставку: Вузька упаковка дозволяє значно знизити витрати на транспортування та покращити ефективність доставки завдяки зменшенню простору для вантажу.

• Покращена ефективність витягування: REELEX AIR пропонує ще більш плавний процес витягування, зменшуючи ймовірність переплутування кабелю і підвищуючи зручність використання для кінцевого споживача.

Застосування

REELEX AIR підходить для пакування кабелів середнього і великого діаметру, таких як кабелі Cat 5e, Cat 6, та інші структуровані кабелі. Завдяки своїй компактності, зменшеному використанню матеріалів та покращеній логістиці, ця технологія ідеально підходить для роздрібних і оптових поставок, а також для компаній, які шукають економічно ефективні та екологічні рішення для пакування кабелів.

Виробники, які використовують технологію Reelex

Українські виробники кабельної продукції, активно використовують сучасні технології пакування REELEX, зокрема REELEX II та REELEX AIR. Ці інноваційні пакування забезпечують не тільки надійне зберігання та транспортування кабелів, але й сприяють зручному та ефективному використанню продукції. Серед них вита пара:

• Gear

• ЗЗКМ (Запорізький кабельний завод)

• Одескабель (Ok-net)
