Создание беспроводного соединения точка-точка на базе точек доступа Mikrotik SXT G-2HnD

25.02.2013
Поделиться в:

Все началось с того, что руководством была поставлена задача создать беспроводной канал, с максимально возможной пропускной способностью, не хуже 100Мбит, на расстояние порядка 3км и за разумные средства. Задача, конечно же не самая сложная, но вот некоторые ее аспекты, заставили немного задуматься над выбором оборудования. Так как требовалась хорошая пропускная способность, то многими любимые продукты компании Ubiquiti Networks, такие как NanoStation и прочее, сразу же отпали по причине отсутствия у них гигабитного Ethernet порта. Но раздумья не продлились долго, и выбор однозначно пал на беспроводные точки доступа Mikrotik SXT G-2HnD. И много тут объяснять не надо, во первых - высокая мощность, во вторых - гигабитный порт, в третьих - вполне демократичная цена. Ну и конечно же, все преимущества операционной системы Mikrotik RouterOS с ее приятными особенностями, такими как проприетарные протоколы NSteram и NV2, позволяющие преодолеть некоторые ограничения изначально накладываемые на такого рода соединения протоколами беспроводной связи IEEE 802.11, в частности, обратно-пропорциональная зависимость скорости передачи данных и расстояния.

В общем, сегодня мы с вами построим реальный канал точка-точка на базе двух беспроводных устройств Mikrotik SXT G-2HnD по протоколу NV2.

Начнем с условий. А они были следующими: расстояние между двумя объектами, согласно Google Maps, оказалось 2.8км. Но полностью прямой видимости нет, так как часть “обзора”, примерно 50%, закрывают макушки довольно высоких тополей. Именно по этой причине, в качестве частотного диапазона был выбран диапазон 2GHz, так как он немногим менее требовательный к наличию прямой видимости в отличии от 5GHz.

А теперь немного ближе познакомимся с выбранным оборудованием.

Mikrotik SXT G-2HnD

Которое поставляется, в стандартных для компании производителя, картонных коробках. Причем о конкретной модели, находящейся внутри, можно узнать только благодаря специальной наклейке, на которой и указан код модели, и серийный номер конкретного изделия.

Внутри каждой упаковки, находится сама точка доступа Mikrotik SXT G-2HnD, блок питания постоянного тока, гигабитный PoE инжектор, монтажная консоль с клипсой и металлический хомут для крепления к стойке или мачте.

Mikrotik SXT G-2HnD комплект поставки

Теперь мы начинаем настройку. Первую точку доступа Mikrotik SXT G-2HnD мы будем настраивать в качестве базовой станции. Для надежности, делаем сброс в заводские настройки, и удаляем конфигурацию по умолчанию. Так как она в нашем случае попросту не нужна и может нас запутать. Таким образом, это поможет нам сохранить время и сделать настройки более простыми. Нам нужно будет только настроить радиокарту и объединить ее мостом с проводным интерфейсом.

Для этого запускаем утилиту Winbox, подключаемся к точке доступа и в первом же открывшемся окне, подтверждаем удаление стандартной конфигурации кнопкой Remove Configuration. После чего, возможно потребуется повторно переподключиться.

Mikrotik SXT G-2HnD сброс настроек

Начнем мы, как и положено, с настройки радиомодуля. Переходим в раздел Wireless, где двойным кликом на единственный доступный интерфейс, открываем его свойства.

В новом открывшемся окне, мы сразу переходим на вкладку Wireless, так как на вкладке General нам не надо производить никаких действий. Здесь мы выбираем и задаем следующие параметры: Mode - bridge (так как эта модель имеет уровень лицензии RouterOS Level4, мы могли бы выбрать и ap bridge, но так как у нас будет соединение по типу точка-точка, то и режима bridge, в нашем случае будет вполне достаточно), Band выбираем 2GHz-Only-N, Chanel Width в зависимости от номера канала (частоты) выбираем 20/40MHz HT Above или 20/40MHz HT Below, Frequency выбираем частоту на которой будет наше соединение. Далее, в поле SSID вписываем название нашей точки доступа, а Wireless Protocol выбираем nv2. Больше мы ничего не меняем на этой вкладке, так как мы будем использовать протокол NV2, который имеет собственную систему безопасности, то создавать и выбирать Security Profile нам нет никакого смысла. Единственное что можно сделать еще на этой вкладке, так это поставить галочку Hide SSID, чтобы скрыть имя нашей точки от посторонних глаз, ведь наше соединение будет покрывать расстояние в несколько километров.

Mikrotik SXT G-2HnD настройка wlan интерфейса

Переходим на вкладку HT и проверяем, что везде стоят галочки возже chain0 и chain1. Если их нет возле chain1, то обязательно ставим, он этого зависит итоговая скорость передачи данных в нашем канале.

Mikrotik SXT G-2HnD настройка wlan интерфейса

Теперь открываем вкладку NV2, где ставим галочку Security и вписываем свой Preshared Key. После чего, настройки беспроводного модуля можно сохранить кнопкой OK.

Mikrotik SXT G-2HnD настройка wlan интерфейса

Если интерфейс wlan не активен, и слева от него в окне Wireless или Interfaces стоит X, то включаем его нажатием синей кнопки с галочкой.

Mikrotik SXT G-2HnD включение wlan интерфейса

Теперь нужно создать мост (Bridge) и объединить проводной и беспроводной интерфейсы. Это делается в разделе Bridge, на одноименной вкладке, при помощи кнопки “+”. В новом открывшемся окне мы ничего не трогаем, просто сохраняем новый bridge. И переходим на вкладку Ports, где добавляем в созданный bridge1 интерфейсы ether1 и wlan1.

Кнопкой “+” создаем новую запись и в открывшемся окне, на вкладке General в качестве параметра для Interface выбираем ether1, а для поля Bridge, выбираем bridge1. Сохраняем клавишей OK и повторяем действие, только на этот раз, Interface выбираем wlan1.

Mikrotik SXT G-2HnD настройка Bridge

Когда оба интерфейса добавлены в порт, настало время присвоить нашей базовой точке доступа IP адрес. Это можно сделать либо в разделе IP - Addresses, сделав тем самым ее адрес фиксированным, или же добавив DHCP клиент. Мы пойдем по второму пути, чтобы эта функция была автоматической и возложена на основной маршрутизатор нашей локальной сети.

Открываем раздел IP - DHCP Client и добавляем новую запись. Где в качестве Interface выбираем наш мост bridge1. Остальные параметры оставляем неизменными и сохраняем настройки кнопкой OK.

Mikrotik SXT G-2HnD настройка DHCP Client

На этом, настройку базовой станции, можно считать оконченной. Далее нам предстоит настроить вторую точку доступа в качестве клиентского устройства.

По сути, настройка второго устройства ничем не отличается от настройки первого. Исключение составляет только режим (Mode) на вкладке Wireless при настройке беспроводного интерфейса. В случае с клиентом, этот параметр должен быть выбран как station.

Mikrotik SXT G-2HnD настройка клиента



Все остальные настройки, должны в точности повторять настройки первой точки доступа. Так как в случае не совпадения протокола, SSID или скажем, ключа безопасности, не о какой установки связи между двумя устройствами и речи быть не может.

И после того, как мы закончили настройку клиентской станции, мы должны проверить правильность всех настроек. Для этого, желательно разнести оба устройства в разные помещения, потому как высокая мощность передающих узлов, может вывести их из строя. Включаем обе точки доступа и они должны установить связь между собой. О том что это произошло, проще всего узнать по клиентскому устройству. Во первых светодиодные индикаторы на задней части точки доступа, должны показывать уровень принимаемого сигнала. А во вторых, можно подключиться к устройству и в свойствах беспроводного интерфейса, открыть вкладку Status, на которой, в случае успешного установления связи, должна быть информация о соединении и о базовой станции.

Mikrotik SXT G-2HnD проверка связи

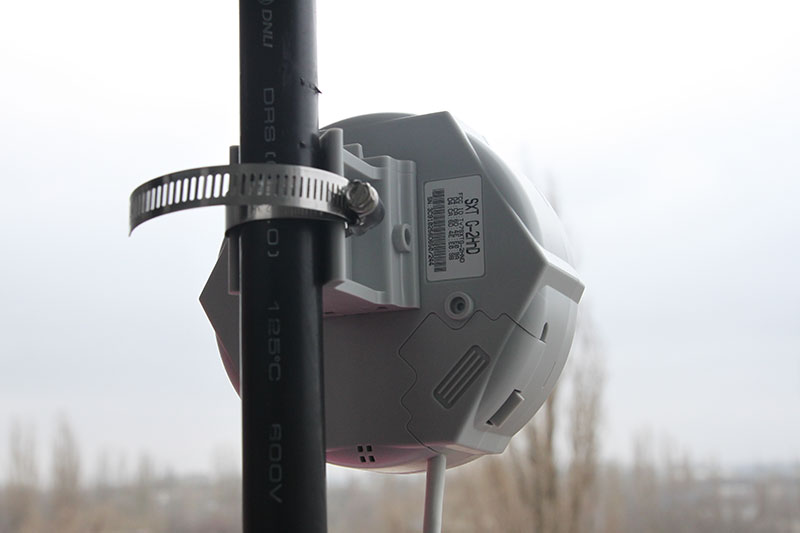

Обе точки настроены верно, можем приступать к их установке. При этом одна из них была установлена на крыше офисного здания, а вторая на уровне 8 этажа жилого дома, на его фасаде.

монтаж Mikrotik SXT G-2HnD

Первичная настройка производилась на глаз и по индикаторам на клиентской точке доступа. Более точная юстировка производилась уже по шкалам уровня сигнала Tx/Rx Signal Strength, но как выяснилось, первичной настройки то же бы вполне хватило, так как особо улучшить показатели, не удалось.

Установка двух точек доступа Mikrotik SXT G-2HnD, с учетом выезда к клиенту, заняла немногим более 2.5 часов. Все быстро и очень удобно, по сути, ничего кроме отвертки и самого устройства с собой брать и не надо.

Итоговая проверка пропускной способности этого канала связи, показала отличный результат.

Mikrotik SXT G-2HnD тест пропускной способности



Как видно, скорость передачи данных вполне стабильная и даже превышает, изначально поставленные в задаче, 100Мбит, даже не смотря на наличие некоторого количества помех на пути прохождения сигнала.

И подводя краткий итог, я хочу сказать, что остался крайне доволен не только работой Mikrotik SXT G-2HnD, но и простотой их использования.

Алексей С., специально для LanMarket

logo
Создание беспроводного соединения точка-точка на базе точек доступа Mikrotik SXT G-2HnD
Отзывы покупателей
Рейтинг покупателей
4.9 / 5 4.9 5 33
На основе 33 оценок покупателей
21.2%
3%
0%
0%
0%
Отзыв
Отлично
Заголовок*
Достоинства
Недостатки
Комментарий*
Представьтесь
Комментарий
Alextom, это может быть связано, как раз с настройкой "на столе". Разнесите устройства, хотя бы на 100 метров, и все должно быть хорошо."
Комментарий
Здравствуйте, подскажите пожалуйста. У меня два MikroTik RouterBoard SXT 5HnD. Настроил на столе между ними bridge, так как вы писали. Но получается странная вещь. По протоколу utp скорость передачи около 100мбит/с, а по tcp 10-20Мбит/с. С чем это может быть связано? ip статический.
Комментарий
Михаил , Здравствуйте, подскажите пожалуйста. У меня два MikroTik RouterBoard SXT 5HnD. Настроил на столе между ними bridge, так как вы писали. Но получается странная вещь. По протоколу utp скорость передачи около 100мбит/с, а по tcp 10-20Мбит/с. С чем это может быть связано? ip статический."
Комментарий
Владимир, System -> LEDs"
Комментарий
Добрый день.Скажите где в винбоксе включается индикация диодов?Точки видят друг друга,инет идет а диоды на шкале не горят.
Комментарий
Алекей, причин может быть множество. Проверьте правильность всех настроек и подключение к базовой станции прямо с клиентской точки доступа."
Комментарий
Алексей, после Remove Configuration, подключаться нужно по MAC адресу."
Комментарий
Добрый день. Подскажите делаю Remove Configuration и после этого не могу зайти на устройство? включение выключение устройства не помогают. Только сброс с кнопки.
Комментарий
Добрый день. Подскажите после настроек на клиентской части (компьютере выходит неопознанная сеть), хотя на компьютере выдаются настройки роутера(ip,dns) но без подключения. Получается что от роутера получает настройки а выхода в инет и в сеть нет. Пинг проходит частично.
Комментарий
Порошенко Петр, просто обе точки в режим прозрачного моста. Не нужно никаких маршрутов, пусть этим ваш роутер занимается."
Комментарий
Алексей, Алексей не могли бы вы объяснить как это сделать? Если я так сделаю будет ли работать? Настрою обе точки в режиме бриджа как в по этой инструкции, не буду назначать IP-адреса, в IP>route добавлю 0.0.0.0 Gateway bridge 1. поправьте пожалуйста если я неправ. "
Комментарий
Порошенко Петр, Так настройте как прозрачный мост."
Комментарий
Добрый деньПомогите пожалуйста советом как правильно настроить две точки Mikrotik SXT lite 2 чтобы объединить две локальные сети. На обоих концах стоят роутеры Zyxel Keenetic 4 портовые. Пробывал сделать по вашей инструкции видят друг друга только два микротика а сеть не видять.
