Основні аксесуари для серверних шаф, які вам потрібні

Інженери та системні адміністратори знають, що правильний вибір аксесуарів для серверних стійок/шаф може значно підвищити простоту обслуговування та надійність серверного обладнання. У цій статті ми розглянемо найважливіші аксесуари для серверних шаф.

Організація кабелів у серверній стійці

Ретельна прокладка кабелів у серверній стійці особливо важлива для забезпечення простоти обслуговування ІТ-обладнання та надання професійного вигляду вашій серверній шафі. Багато організацій стикаються з труднощами при обслуговуванні великої кількості кабелів, особливо якщо вони не марковані і все одного кольору, як на зло. Перед початком монтажу та організації стійки рекомендується заздалегідь спланувати прокладання кабелів. Якщо кабелі були підключені до організації, то в більшості випадків їх доведеться знімати і встановлювати заново.

Монтаж кабелів може відрізнятися залежно від того, звідки вони надходять і куди йдуть. Зазвичай це означає, що кабелі під’єднуватимуться зверху, знизу або з’єднуватимуться всередині стійки. Якщо у вас є патч-панель, то ви можете зіткнутися з проблемою розміщення товстих кабелів, які проходять через стелю. Рішенням може бути закріплення всіх кабелів, підключених до однієї панелі, за допомогою спеціальних петель, а потім прокладання патч-кабелів через горизонтальний кабельний органайзер.

При підключенні кабелів всередині стійки можна просто прокласти кабелі з боків кабель-каналу і закріпити їх за допомогою липучок або затискачів. У будь-якому випадку головна ідея полягає в тому, щоб об'єднати кабелі, спрямовані в одне місце, і забезпечити компактність групи кабелів всередині стійки одночасно зі зручним доступом до них. Для цього вам можуть знадобитися кабельні органайзери.

Кабельні органайзери дозволяють економно організувати місце і прибрати всі кабелі на свої місця. Важливо вибрати кабельні органайзери, які відповідають формату стійки. Ну і звичайно вони бувають різних видів:

• Вертикальна балка для кабелепроводу (вертикальний кабельний органайзер). Багато стелажів уже постачаються з ними, але якщо у вас його немає, спробуйте знайти сумісний варіант. Ці балки дають більшу гнучкість у встановленні сигнальних і живильних проводів, зазвичай вони мають вбудовані гачки та петлі, на яких кріпляться дроти, але іноді вони також зустрічаються у формі гнучких рукавів. Насправді всі кабелі будуть проходити вгору або вниз всередині цих балок. Вертикальні кабельні органайзери відносно дешеві - швидше за все, вам знадобиться один на всю шафу або стелаж.

• Кабельні органайзери. Існує багато різних варіантів, включаючи горизонтальні та вертикальні органайзери, кабельні скоби, кільця, кабельні мітки, щітки та ін. Вони забезпечують зручність монтажу та обслуговування кабелів, запобігають їх пересуванню та сплутуванню, дозволяють швидко визначити, до якого пристрою який кабель підключено, економлять місце і зменшити ризик перегріву. При підключенні мережевого обладнання з лицьової сторони і до патч-панелей необхідно мати спеціальні горизонтальні кабельні органайзери, такі як організатори з D-подібними кільцями, або «хребти», якими легко і зручно користуватися. Ви також можете використовувати кабельні органайзери з кришкою, що дозволяє більш елегантно вийняти кабельну проводку.

Важливо розуміти, що якщо вертикальні кабельні органайзери використовуються всередині стійки і служать для складання десятків кабелів в один товстий пучок, то горизонтальні використовуються для рівномірного розподілу кабелів за межами шафи, як правило, з лицьової сторони. Їх основне завдання - взяти на себе вагу кабелів, прибрати негарну «локшину» або навіть захистити роз'єми від випадкового висмикування.

Організація кабельної системи не обходиться без використання кріплень, таких як стяжки і липучки. Вони дозволяють акуратно скласти кабелі і уникнути провисання, що не тільки полегшує управління кабельною системою, але і покращує естетичний вигляд шаф з мережевим обладнанням. У самому крайньому випадку можна взагалі обійтися без кабельних органайзерів, просто з'єднавши кабелі за допомогою липучок і стяжок. Для великого об'єму кабелів можна використовувати не звичайні стяжки, а ремінцеві кріплення, які трохи міцніші.

Однак використання стяжок та хомутів пов'язане з певними труднощами. По-перше, затискачі можуть сильно стягнути кабель, що може призвести до пошкодження його внутрішніх провідників. По-друге, хомути не мають можливості регулювати затягування, що може призвести до нерівномірної фіксації кабелю, а затягнувши хомут, ви не зможете його послабити. По-третє, час від часу і під впливом ультрафіолету або погоди стяжки лопаються.

Липучки ж зручні тим, що легко застібаються і розстібаються, добре тримаються і не пошкоджують поверхні, на які кріпляться. Зазвичай вони добре підходять для легких кабелів, але не завжди справляються з важкими. Липучка також може втратити свою липкість з часом, особливо при повторному використанні або якщо випадково зібрано сміття та пил у відкритому стані.

Найбільш універсальним рішенням є використання спеціальних стяжок для кабелів, а саме ремінцевих кріплень. Однією з головних переваг кабельних ременів є зручність використання завдяки наявності вбудованої пряжки, що дозволяє регулювати натяг. Вони легко кріпляться і розстібаються, що дозволяє швидко і без особливих зусиль замінити або перемістити кабелі, іноді навіть не послаблюючи кріплення всього джгута.

Стяжки, липучки, ремінці та ін. завжди доступні у різних кольорах, що дозволяє позначити групи кабелів кольором і уникнути безладу в майбутньому. Крім цього, якщо у вас велика кількість кабелів, позначте обидва кінці кабелів маркерами. Це допоможе вам точно знати, куди їх потрібно підключити/для чого вони використовуються.

Якщо у вас на сервер йдуть десятки мережевих кабелів, можна також придбати спеціальні гребінки для їх акуратної прокладки.

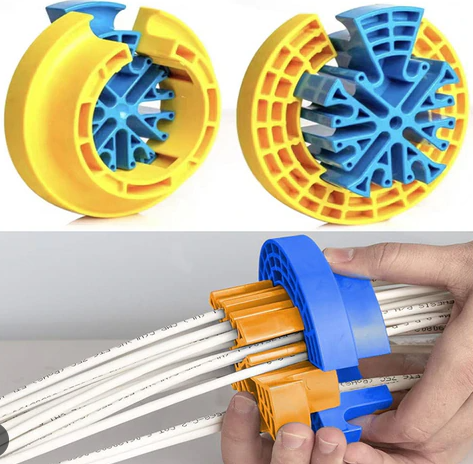

Кабельна гребінка — інструмент для організації кабелів при прокладанні їх по маршрутах: під стелею, під підлогою і на вході в серверну шафу. Використовується для складання кабелів разом і їх вирівнювання для створення більш акуратного і організованого вигляду, а головне, будь-який кабель можна в будь-який момент витягнути і замінити, не спричиняючи заплутування. Кабельні гребінки виготовляють переважно із пластику, щоб не пошкодити ізоляцію провідників. Вони бувають різних розмірів для різної кількості та товщини кабелів. Проте у нас даний вид організації кабелів не дуже поширений, більшість все ж таки надає перевагу звичайним кабельним організаторам та патч-панелям.

Ретельна прокладка кабелів в серверній шафі необхідна не тільки для забезпечення чистоти, порядку та безпеки. Це дозволяє скоротити втрати часу при пошуку потрібного кабелю, уникнути їх заплутування і помилок підключення, а також поліпшити потік повітря і знизити ризик випадкового від'єднання «не того» штекера або роз'єму.

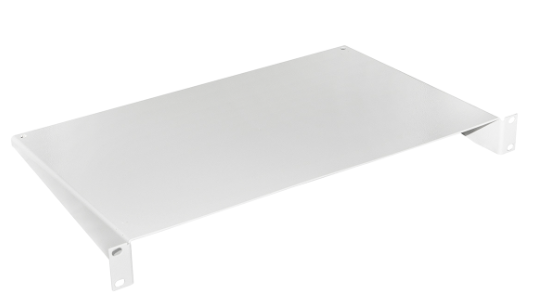

Полиці для серверних шаф

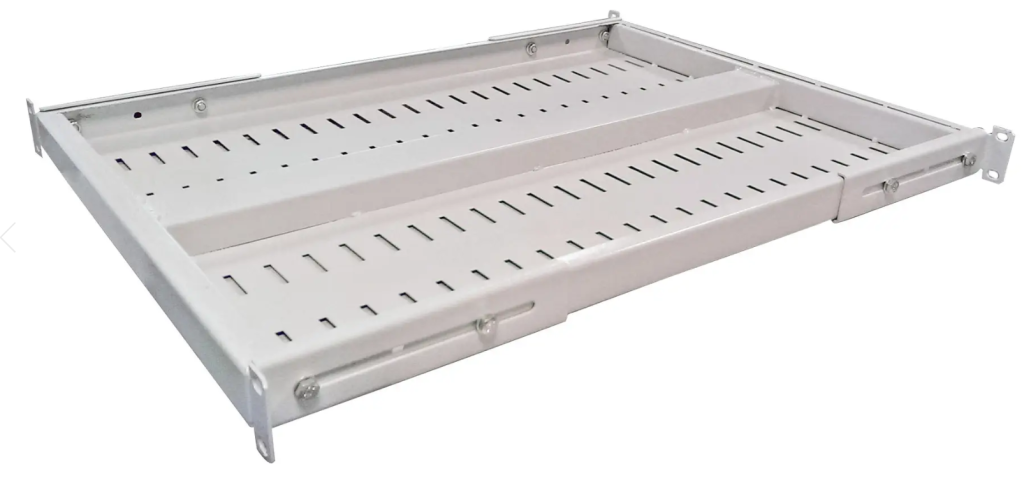

Полиці для серверних шаф можуть мати різні конструкції, включаючи нерегульовані, регульовані, висувні, знімні та посилені моделі. Розміри полиць зазвичай відповідають типу серверної шафи, хоча можна зустріти полиці для широких і вузьких шаф. Зазвичай вони виготовляються з металу, наприклад, сталі або алюмінію.

Полиці для серверних шаф призначені для розміщення обладнання, яке не має штатного кріплення в стійку, або вимагає особливих умов розміщення. Крім того, на полицях можна розмістити акумулятори та інші компоненти, необхідні для безперебійної роботи серверної системи. Конструкція полиць може бути різною, в залежності від вимог до ваги і розмірів обладнання, що розміщується.

Вибираючи полиці для серверної шафи, слід враховувати вагу обладнання, яке буде на них розміщуватися, а також необхідність додаткової вентиляції. Розглядаючи різні моделі полиць, необхідно стежити за тим, щоб вони були оснащені необхідними кріпленнями і здатні витримати вагу розміщеного обладнання як в складеному, так і в розкладеному вигляді.

Вентилятори

Вентиляторні полиці для серверних шаф використовуються для поліпшення повітряного потоку. Вони допомагають усунути «гарячі зони», які можуть виникнути всередині шафи через нерівномірний розподіл тепла, що виділяється серверами та іншими пристроями. Такі полиці дуже корисні для серверних шаф, в яких велика щільність обладнання, яке виділяє значну кількість тепла.

Якщо серверна шафа занадто гаряча, щоб забезпечити охолодження серверів, ви можете встановити вертикальну полицю для вентиляторів. Вона може бути встановлена на передній або задній стороні шафи. Якщо вона встановлена спереду внизу, то буде нагнітати холодне повітря ззовні і направляти його всередину шафи. Якщо встановити її ззаду зверху, буде відводити гаряче повітря з шафи назовні.

Крім того, якщо якийсь сервер всередині шафи перегріється, можна встановити горизонтальну полицю з вентилятором, щоб спрямовувати повітря безпосередньо до сервера, який потребує охолодження.

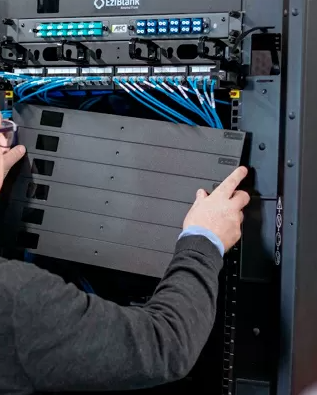

Глухі панелі (заглушки)

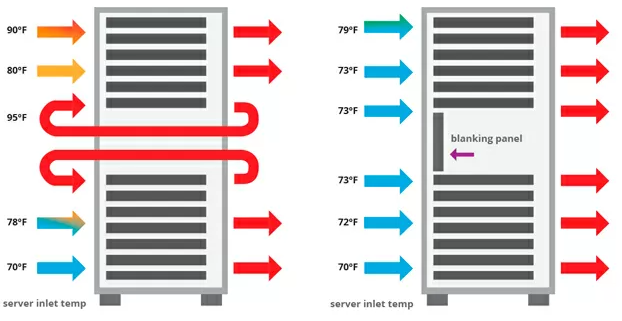

Заглушки встановлюються в порожні слоти серверної шафи, щоб запобігти циркуляції гарячого повітря всередині шафи. Справа в тому, що в серверних шафах існує проблема вільної циркуляції гарячого повітря, яке виходить з серверів і може знову засмоктуватися вентиляторами з передньої сторони, підвищуючи температуру обладнання.

Для запобігання цієї проблеми використовуються спеціальні заглушки, які блокують передню частину шафи, перешкоджаючи зворотній циркуляції повітря. У деяких випадках може знадобитися закрити весь незайнятий простір серверної шафи спеціальними заглушками, що може бути значно дорогим через додаткові витрати на установку заглушок. Однак це необхідно для забезпечення належної теплової роботи серверного обладнання, запобігання вільної циркуляції повітря всередині шафи та максимально ефективного охолодження.

Розміри заглушок для серверних шаф можуть бути від 1U до 8U, і можуть бути виготовлені з різних матеріалів: металу або пластику. Вибираючи висоту заглушок, потрібно враховувати розмір обладнання, яке в подальшому буде встановлено в шафу. Висота 1U більш універсальна, але заповнення простору в шафі заглушками висотою 1U - найдорожчий процес.

Блок розподілу електроенергії

PDU (Power Distribution Unit або блок розподілу електроенергії) - це, грубо кажучи, подовжувач, який полегшує підключення пристроїв до живлення. Блок розподілу живлення може мати базовий захист: від електростатичних хвиль і перевантаження, що дозволяє в разі такої ситуації не спрацьовувати захист в ДБЖ і відключити всю стійку.

PDU бувають різних типів залежно від конкретного завдання:

• Базовий PDU, який забезпечує простий розподіл електроенергії.
• PDU з можливістю відстеження енергоспоживання, що дозволяє контролювати витрати на електропостачання.
• PDU з функцією дистанційного керування через GSM/LTE, якими можна керувати за допомогою віддаленого доступу, що дозволяє швидко перевантажувати пристрої по живленню, навіть якщо вони встановлені на віддалених об’єктах.
• Інтелектуальні блоки живлення (Intelligent PDU) - це найдосконаліші пристрої, які надають широкі можливості для управління та контролю живлення пристроїв. Інтелектуальні PDU забезпечують можливість дистанційного керування та моніторингу, а також дозволяють програмно перемикати живлення пристроїв у разі необхідності.

У високих серверних шафах висотою більше 24U часто використовуються PDU 0U. Такий пристрій призначений для вертикального монтажу на задній панелі серверної шафи, не займає додатковий блок і має кількість розеток за кількістю блоків.

KVM консоль

KVM — це комутатор, який дозволяє керувати кількома комп’ютерами з одного монітора, клавіатури та миші. Цей інструмент особливо зручний для серверних шаф і дата-центрів, де необхідно керувати великою кількістю серверів. Використовуючи KVM, ви можете встановлювати власні параметри BIOS, запускати і перезапускати сервери, а також проводити діагностику і ремонт обладнання. Використання KVM також дозволяє знизити витрати на обладнання, оскільки не потрібно купувати окремі комплекти клавіатури, миші та монітора для кожного сервера. Є як пульти з прямим доступом, з серверної шафи, так і IP KVM з віддаленим доступом через Інтернет.

Консольні системи KVM (Keyboard, Video, Mouse - клавіатура, відео, миша) вже давно широко використовуються в IT-сфері. Вони дозволяють адміністраторам керувати кількома серверами за допомогою одного комп’ютера для відображення вхідної інформації та введення команд. Проте з появою BMC (Baseboard Management Controller) стало можливим дистанційне керування серверами без використання консолі KVM. Однак у деяких випадках консолі KVM можуть залишатися необхідними. Наприклад, якщо сервер не має з’єднання з Інтернетом або потрібно інсталювати операційну систему, то єдиним способом виконання цих завдань може бути використання консолі KVM.

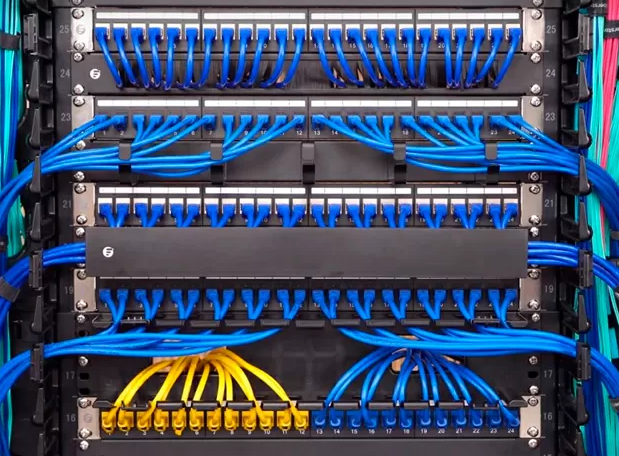

Патч-панелі

Патч-панелі — це інструменти для організації та керування з’єднаннями між комп’ютерами, комутаторами та іншим обладнанням у локальній мережі. Вони призначені для полегшення доступу до мережевих кабелів, спрощення маркування входів, підвищення надійності мережевих з'єднань і спрощення роботи з мережевим обладнанням. Без патч-панелей мережеві підключення можуть бути не тільки менш упорядкованими, але й менш безпечними, оскільки неправильні підключення та помилки можуть призвести до збоїв у роботі. Комутаційні панелі також спрощують керування мережею, дозволяючи швидко та легко змінювати з’єднання та виконувати технічне обслуговування мережевого обладнання.

Однією з основних причин використання мережевих патч-панелей є спрощення та організація підключення мережевих кабелів. Комутаційні панелі дозволяють організувати з'єднання багатьох мережевих кабелів з різними роз'ємами в одному пристрої. Це зменшує кількість мережевих кабелів та електроніки, необхідних для підключення всіх пристроїв. При цьому організація кабелів на патч-панелі значно спрощує тестування та діагностику мережевого обладнання, що підвищує ефективність обслуговування мережі.

Типи

Стаціонарні патч-панелі або, як їх ще називають, патч-панелі з фіксованими портами - це самі стандартні патч-панелі, призначені для підключення кабелів безпосередньо до портів на панелі. Вони можуть мати різну кількість портів і використовуються для забезпечення структурованої кабельної системи, яку можна легко змінити або переключити, якщо це необхідно. Зазвичай такі більш дешеві патч-панелі вибирають, коли структура кабельної мережі відома заздалегідь і не підлягає змінам в майбутньому. Наприклад, коли за проектом всі пристрої в офісі підключені кабелем CAT5, а модернізація кабельної інфраструктури в проекті не закладена. В основному фіксовані патч-панелі доступні з одним типом роз’ємів, зазвичай RJ45 для витої пари категорії 5.

З іншого боку, модульні патч-панелі дозволяють встановлювати модулі Keystone для перехресного з’єднання різних типів кабелів. Модулі Keystone мають стандартний розмір і можуть встановлюватися на спеціальні вставки в панелі. Кожен модуль Keystone має свій тип роз'єму, наприклад, RJ-45 для Ethernet або LC для одномодового або багатомодового волокна. Патч-панелі Keystone забезпечують гнучкість конструкції кабельної системи, полегшують реконфігурацію та розширення мережі, додавання нових типів пристроїв до серверної стійки тощо. Модульні патч-панелі дозволяють легко підключати різні типи обладнання всередині серверної стійки: сервери, аудіо/відеоресивери, USB-ключі та накопичувачі, аналогові системи відеоспостереження тощо.

Комутаційні панелі за типом установки

Існує два види установки патч-панелі:

• Настінні патч-панелі – встановлюються на стіну в серверній або телекомунікаційній кімнаті за допомогою кріплень, які йдуть в комплекті.
• Стійкові патч-панелі - встановлюються в стійки для серверного обладнання. У свою чергу такі панелі можуть мати ширину 10 або 19 дюймів.

Слід мати на увазі, що багато стієчних патч-панелей допускають настінний монтаж, але не навпаки.

Щільність портів

Зазвичай щільність портів вимірюється кількістю портів на одиницю висоти (RU) - стандартна висота панелі становить 19 дюймів. Найпоширенішими патч-панелями є 24-портові, оскільки більша кількість портів ускладнює процес монтажу та прокладання кабелів у серверній стійці.

Тим не менш, промисловість також пропонує патч-панелі з 48 портами на 1U. Також поширені моделі з 10 і 8 портами.

Екранування та захист від ЕМВ

Даний вид патч-панелей особливо затребуваний в умовах великої кількості електрообладнання в стійці та прилеглих приміщеннях, так як дозволяє зберегти якість і швидкість передачі даних. Справа в тому, що навіть екрановані кабелі в стаціонарній патч-панелі розведені на жили, які ніяк не захищені від електромагнітних перешкод. Загальне екранування невеликого простору патч-панелі може зменшити вплив електромагнітного фону на провідники, але жодним чином не вплине на взаємний вплив кабелів один на одного. Слід мати на увазі, що для ефективного захисту від електромагнітних перешкод корпус патч-панелі необхідно заземлити: якщо вона встановлена на стіні, то на шину заземлення, а якщо в серверній шафі, то на корпус. Прилягання корпусу патч-панелі до сталевого каркасу серверної стійки не можна вважати ефективним заземленням, оскільки фарба корпусу діє як діелектрик. Зазвичай на корпусах патч-панелей є заземлення. Для стійок можна окремо купляти спеціальні шини заземлення.

Загалом, модульні патч-панелі з екранованими вставками Keystone забезпечують вищий рівень захисту від ЕМВ, ніж фіксовані.

Висновок

Загалом ми розглянули всі основні компоненти, які можуть вам знадобитися. Крім них, також часто застосовують направляючі сервера, які використовуються для підтримки мережевого обладнання в серверних стійках або телекомунікаційних шафах, та спеціальні набори кріплення. Наприклад комплект кріплення REC-FPFP для кріплення обладнання та аксесуарів у телекомунікаційних шафах.
