В данной статье речь пойдет о магистральных волоконно-оптических кабелях, которые выпускает украинская компания "Ютекс". Вся продукция предприятия основана на одномодовых волокнах. Причина, по которой выбрана эта ниша, проста: максимальная дальность передачи данных и минимальное затухание сигнала. Здесь не будут рассматриваться преимущества многомодовых систем для подключения пользователей на небольших расстояниях по технологии FTTD (Fiber-to-the-Desktop), поскольку цель данного текста – обзор линейки продукции предприятия и преимущества при ее применении на практике.

Основой качественного оптического кабеля, в первую очередь, является оптическое волокно. При его производстве компания "Ютекс-Украина" использует продукцию Corning, которая отличается полным спектральным диапазоном, улучшенными изгибными характеристиками и полной совместимостью с уже существующей сетевой инфраструктурой на стандартных одномодовых волокнах.

Цветовая маркировка

А теперь непосредственно об особенностях выпускаемых оптических кабелей. Цветовая маркировка волокон осуществляется в соответствии со стандартом DIN/VDE 0888, принятым ФРГ, направление счета – в сторону зеленого, начиная с красного. Вся продукция выпускается в черной изоляции из светостабилизированного полиэтилена, устойчивой к механическим повреждениям, воздействию влаги и обладающей свойствами самозатухания в случае возгорания.

Ассортимент оптической продукции

Линейка кабелей, производимых компанией "Ютекс-Украина", подразделяется на три большие группы:

подвесной кабель;

универсальный кабель;

кабель для подземной укладки

Отдельным пунктом следует выделить кабель ОКЗММ(1,0)МГ с микротрубками для пневматической прокладки. Это решение будет подробно рассмотрено в конце статьи.

Кабель для воздушной прокладки

Ниже пойдет речь об оптических кабелях в соответствии с их классификацией производителем. Итак, подвесной кабель. Основная проблема, которая возникает при эксплуатации оптических воздушных линий связи, это различный температурный коэффициент расширения у элементов кабеля (полиэтиленовая изоляция, оболочка оптического модуля, армирующая нить, усиливающие стеклопластиковые элементы и др.), а также воздействие ветра и обледенение. И если на расстояниях до 20 м. такая ситуация не критична, то на большей длине это может быть причиной "гуляния" волокон, что приводит к изменению показателей затухания сигнала. В крайних случаях, возможны обрывы как отдельных волокон, так и целых оптических модулей при визуально не поврежденной внешней изоляции.

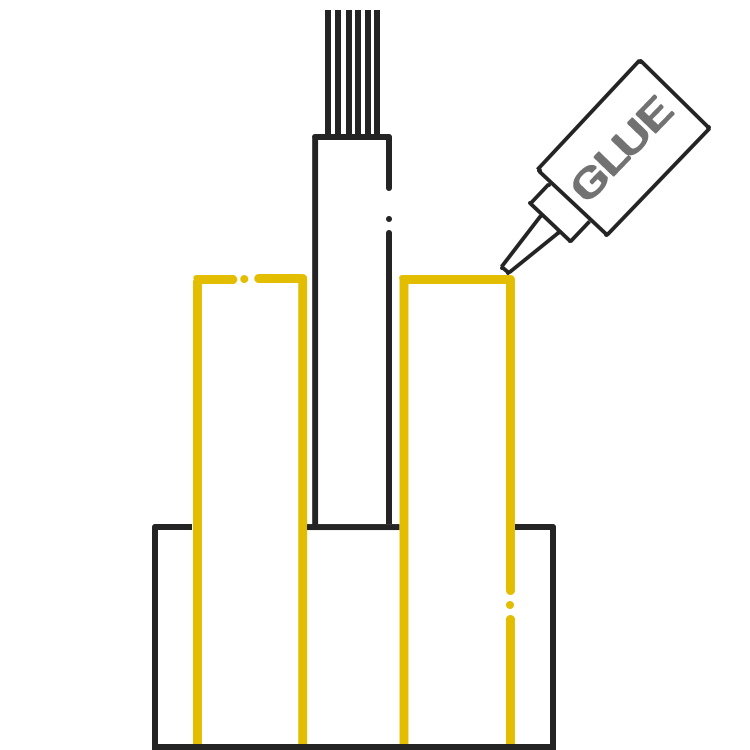

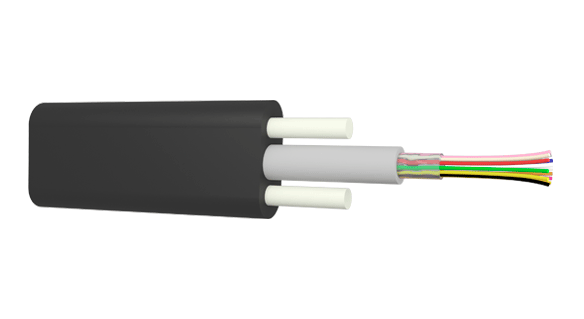

Кроме того, при расчете трассы необходимо учитывать расход кабеля на компенсационные петли. За счет этого общая длина линии может увеличится на 10-15%. Инженеры компании "Ютекс" нашли оригинальное решение. На армирующие стеклопластиковые прутки наносится клеевой состав. В процессе наложения внешней полиэтиленовой изоляции происходит нагревание, и периферийные силовые элементы приклеиваются и к ней и центральной трубке с модулями, создавая монолитную устойчивую конструкцию.



Таким образом, влияние температуры окружающей среды сводится к минимуму, а сам кабель практически не растягивается.

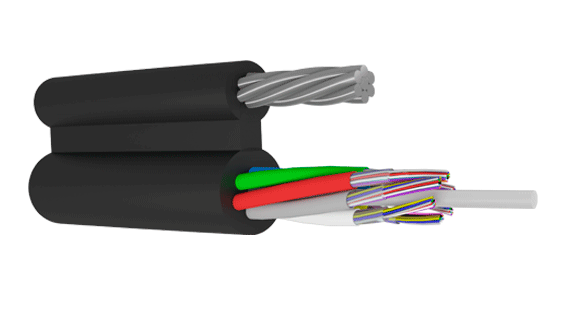

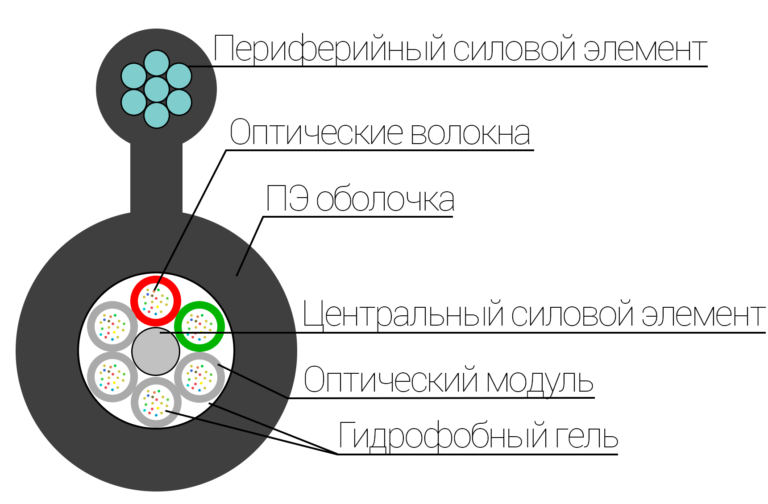

Для особых условий эксплуатации, компания "Ютекс-Украина" выпускает Кабель марки ОКП8, где кроме центрального стеклопластикового силового элемента используется вынесенный стальной трос, заключенный в свою оболочку.



Благодаря такой конструкции, максимальное провисание кабеля не превышает 2%, а максимально допустимое усилие на продольное растяжение составляет 2,7кН.

Универсальный кабель

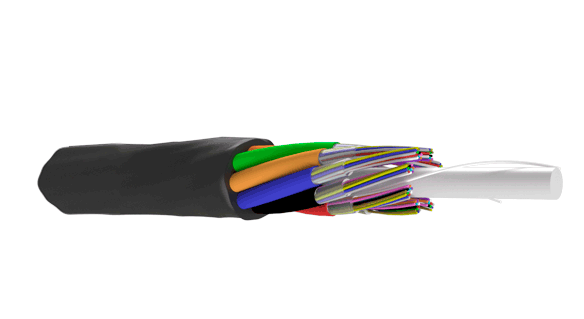

Следующая группа кабелей, выпускаемая компанией, носит название универсальные. Из этого следует, что их можно использовать для прокладки трасс как по столбам (подвесные), под землей (в траншеях) и в существующей телефонной канализации из асбестоцементных труб. Особняком в этом ряду стоят кабеля с дополнительным питанием – ОКУ(С2)МГ-ХY/2ДП и ОКУ(С2)МГ-ХY/4ДП.

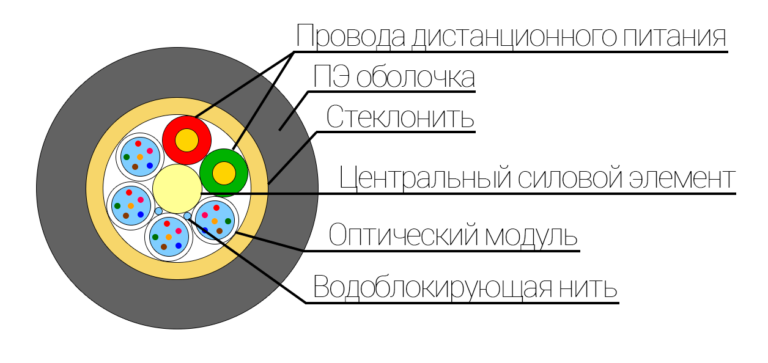

Отличительной их особенностью является наличие двух (четырех) медных жил сечением 1,5 мм2, по которым можно подать питание на некоторое расстояние.

При планировании использования универсальных кабелей, следует учитывать особенности климата. В частности, длина воздушных линий не должна превышать 20 м., а прокладка в траншеях должна осуществляться ниже уровня промерзания почвы. Кроме того, универсальный кабель рекомендуется использовать только в легких грунтах.

В случае необходимости прокладки в канализации, она не должна быть заражена грызунами, способными повредить оптоволокно. Из всей группы универсальных кабелей, только ОКУ(а3.5)МГ защищен от них с помощью арамидной оплетки.

Кабель для подземной прокладки

Кабеля для подземной укладки. Их отличает наличие брони из ламинированной гофрированной стальной ленты. Благодаря этому, оптический кабель выдерживает значительные деформации без повреждения волокон. Кроме того, его можно использовать в канализациях, зараженных грызунами.



Для тех случаев, при которых возможны довольно высокие продольные нагрузки, компания "Ютекс" выпускает кабеля с периферийным армированием ленточной брони стальной проволокой.

Кабель с микротрубками для пневмопрокладки

Все, описанное выше, касалось магистральных сетей, когда нужно передать данные на большие расстояния без потери скорости и качества сигнала. Ниже будут рассмотрены варианты построения инфраструктуры на объекте с заранее неизвестным количеством будущих пользователей и гарантированным увеличением их числа.

Обычно кабельная инфраструктура объекта планируется и строится с максимально возможным охватом всех точек. Это влечет за собой колоссальные финансовые расходы на закупку оптических кабелей и проведение работ на начальном этапе.

После запуска объекта в эксплуатацию, количество пользователей, желающих подключиться к сети, растет постепенно. При этом задействуется и используется только небольшая часть уже готовой кабельной инфраструктуры, а остальная простаивает, не принося прибыли. Один из выходов – строительство кабельной канализации.

Традиционная кабельная канализация предполагает большой объем общестроительных и земляных работ, при этом по стоимости сопоставима с строительством оптоволоконной инфраструктуры. Кроме того, при необходимости построения нового участка, требуются дополнительные расходы на прокладку труб, особенно, если это касается облагороженных территорий или дорог.

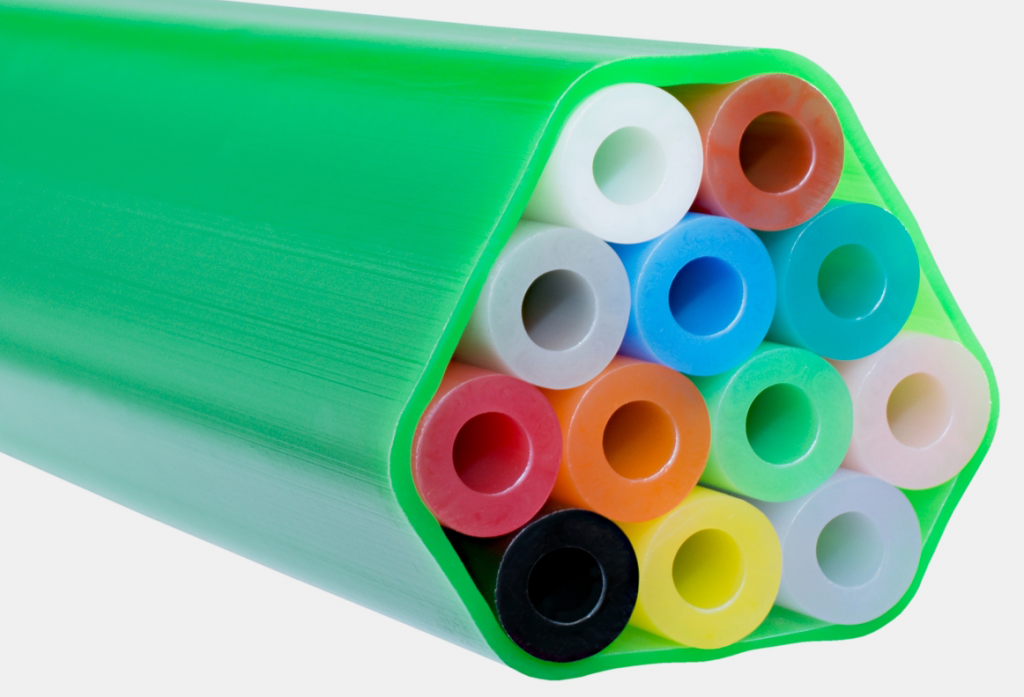

Решение для оптоволоконных сетей было найдено в 80-х годах прошлого века. По аналогии с традиционной канализацией, было предложено прокладывать пустотелые пластиковые трубки небольшого диаметра (до 10 мм.) собранные в общую структуру под одной защитной оболочкой диаметром до 40 мм. в зависимости от количества микротрубок.


Фактически, получается та же кабельная канализация, но существенно меньших размеров. И для увеличения ее емкости требуется значительно меньшие затраты, по сравнению с традиционной. Прокладка кабелей осуществляется методом задувки на расстояние порядка 1500 м. со скоростью до 50 м/мин. Технология задувки в этой статье рассматриваться не будет.

Специально для инфраструктуры на основе микротрубок, компания "Ютекс-Украина" выпускает кабель ОКЗММ(1,0)МГ. В зависимости от требований заказчика, при внешнем диаметре 5,6 мм. в нем может быть от 12 до 72 одномодовых волокон.


Цветовая маркировка полностью соответствует стандарту DIN/VDE 0888, а в качестве центрального силового элемента используется стеклопластиковый пруток.

В принципе, ассортимент оптических кабелей, выпускаемых компанией "Ютекс" позволяет реализовать практически любой проект по построению как магистральной, так и распределенной кабельной инфраструктуры с использованием опор электропередач, существующей канализации или простой укладкой в грунт.
