Обзор точки доступа UniFi AC EDU и её возможностей

В сентябре 2015-го компания Ubiquiti анонсировала выпуск новой линейки точек доступа UniFi AP AC, тогда же мы впервые упомянули точку доступа UniFi AC EDU. С момента анонса прошло более полутора года, пришло время посмотреть, чем завершилась разработка одной из самых интересных точек доступа в семействе UniFi AC.

Рекомендуемая розничная стоимость (MSRP) на UAP‑AC‑EDU составляет 399 долларов США. Для сравнения, для UAP‑AC‑PRO оглашен ценник в 149 долларов, а на новый UAP‑AC‑HD установлена цена 349 долларов.

UniFi AC EDU более корректно сравнивать с UniFi AC Pro, т.к. по техническим параметрам эти две модели практически идентичны. Что же готовы нам предложить инженеры Ubiquiti за дополнительные 250 долларов?

Перед тем, как приступить к обзору самой точки доступа, давайте посмотрим, что же есть на рынке. Мы бегло прошлись по нескольким интернет-магазинам, профессионально занимающимися акустическими системами. В частности, смотрели мы на поточные акустические системы. От 40 у.е. можно найти Taga Harmony TCW-100R v.2, от 90 у.е. уже можно взять Magnat Interior ICP 62. Ну а если потратить 100-120 у.е., за такую цену уже можно спокойно приобрести потолочную акустику более высокого уровня – Klipsch R-1650-C, Tannoy CVS4, B&W (Bower & Wilkins) CCM 362.

Да, помимо акустики потребуется приобрести усилители, кабели и прочее дополнительные оборудование. Так что более целесообразно смотреть в сторону уже готовых комплексных решений. Сможет ли UniFi AC EDU конкурировать с решениями других компаний?

Сравнение точек доступа UniFi AC

Давайте, для начала, взглянем на сравнительную таблицу точек доступа Ubiquiti семейства UniFi AC.

Точки UniFi AC Mesh исключены из списка намеренно, т.к. они предназначены для внешнего использования и основное их отличие от других точек – каскадный Wireless Uplink. Также из таблицы исключена новая точка UniFi AC HD (рекомендуемая цена 349 у.е.). MU-MIMO в будущем будет иметь неоспоримое преимущество, сейчас же для получения преимуществ от использования UAP‑AC‑HD требуется, чтобы все подключенные устройства поддерживали 802.11ac Wave 2 и MU-MIMO. К слову, MU-MIMO работает только на Downstream.

Таким образом, сравнивать имеет смысл 5 точек: UAP-AC-IW, UAP-AC-LITE, UAP-AC-LR, UAP-AC-PROи UAP-AC-EDU. Точку доступа следует выбирать, исходя из поставленных задач.

Забавно, но в официально сравнительной таблице сказано, что UAP-AC-EDU можно устанавливать на стену. Хотелось бы нам посмотреть, как инженеры Ubiquiti будут монтировать UniFi EDU на капитальную стену, при том, что точка имеет высоту 13 см и это без учета необходимого запаса для подключения кабеля, фактического веса 1.8 кг и отсутствия каких-либо вариантов крепления помимо как в отверстие. Да, UAP-AC-EDU можно устанавливать на стены, но только те, которые изготовлены из гипсокартона и имеют достаточный запас по глубине.

По части технических характеристик, UAP-AC-PRO и UAP-AC-EDU абсолютно идентичны. Более того, на UAP-AC-EDU имеется маркировка FCC ID SWX-UAPACPRO и ID 6545A-UAPACPRO, это в свою очередь прямо говорит о том, EDU-версия на самом деле создана на базе PRO-версии.

Если более подробно изучить технические характеристики, вы это заметите сами. В диапазонах 2.4 и 5 ГГц оба устройства задействуют радиомодуль на 22 дБм (150 мВт) в паре с внутренними двухдиапазонными антеннами на 3 дБи (всего антенн 3, по одной на канал).

По причине использовании интеркома, на фоне UniFi AC PRO, энергопотребление UniFi EDU выросло с 9 до 20 Вт. Этот факт необходимо обязательно брать во внимание при подключении по технологии PoE от коммутаторов. В противном случае при использовании аудио, вы рискуете получить статус «Disconnected».

Внешнее и внутреннее исполнение UniFi AC EDU

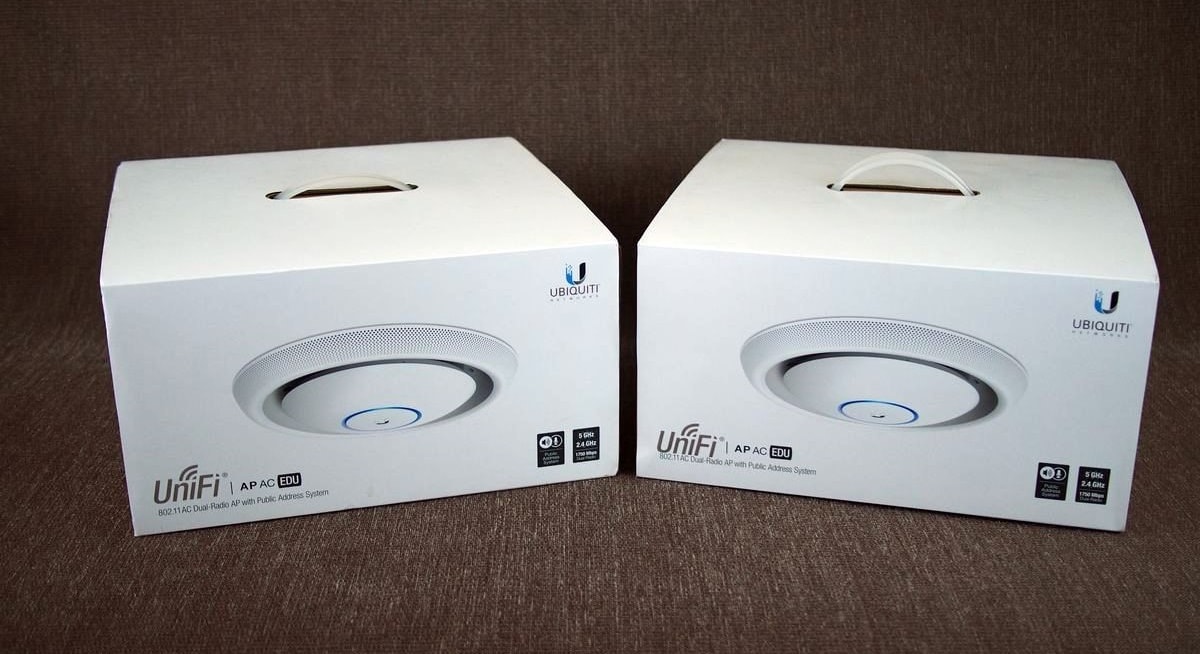

С техническими характеристиками мы разобрались, пришло время осмотреть UniFi AC EDU вживую. Поставляются точки доступа в довольно громоздких коробках – 36х36х19 см.

Упаковка в стиле Ubiquiti, ничего нового, без избыточной полиграфии, само устройство надежно зафиксировано по центру коробки.

Комплект поставки можно сказать скромный, помимо точки, адаптера с настенным крепежом, кабеля, краткой инструкции и шаблона для отверстия в комплекте больше ничего нет. Даже шнурка, который рекомендуется в инструкции – нет. Если кратко, в инструкции рекомендуется привязывать точку доступа страховочным тросиком к элементам на потолке. Так и монтировать проще, да и точка на голову никому не упадет в случае чего. Так вот, тросика (Safety Wire) с карабином в комплекте нет, а жаль, за 399 у.е. можно было и учесть такую мелочь, согласитесь.

Комплектный адаптер рассчитан на 48В 0.5А, что эквивалентно мощности 24 Вт при заявленной максимальной 20 Вт. В данном случае это не критично, поскольку аудиоподсистемой на максимальной громкости вы не будете пользоваться в режиме 24/7.

При первом же взгляде на реальный UniFi AC EDU, мы замечаем отсутствие сквозной перфорации по периметру устройства. В официальной полиграфии на перфорацию сделан акцент, но по факту эта перфорация только поверхностная да и то на небольшую глубину. Если бы не логотип UBNT, можно было бы подумать, что перед вами вытяжная система.

Сама точка доступа съемная и крепится к основе точно также как и другие потолочные точки доступа UniFi. На точке имеется место для шнурка, чтобы можно было подвесить точку на основе во время монтажа, но самого шнурка в комплекте нет. Ну да ладно, мы слишком уж придираемся.

К основе точка доступа подключается при помощи двух кабелей – первый сетевой RJ45, второй USB.

На точке имеется всего 2 сетевых интерфейса и второй задействовать не получится, т.к. в конструкции основы на второй кабель просто не предусмотрено ни отверстий, ни кабель-канала. Инженеры явно не мучились с этим вопросом, взяли UniFi AC PRO за основу, ну есть там второй порт – ну и что?

 На самой основе виднеется средних размеров драйвер, диаметр диффузора составляет примерно 14 см, так что мы имеем дело с динамиком на 6 дюймов. Диффузор изготовлен из бумаги, подвес – тканевый с полимерной пропиткой. Что интересно, по центру находится высокочастотный твитер, так что можно говорить о том, что акустика двухполосная. Собственно в документации так и указано – двухполосный громкоговоритель с фильтром второго порядка (Two‑Way Speaker with Second‑Order HP Filter). Для того, чтобы не заглушились высокие частоты (ВЧ), над твитером находится пластиковый конус, играющий роль отражателя для звука. Из-за больших затуханий, на практике ВЧ-головку лучше вообще не перекрывать ничем, разве что акустической тканью. Правда тут используется довольно интересная головка, она и не пъезо, и не шелковая. Больше похоже на шелковый твитер, у которого вместо шелкового купола используется алюминиевый.

Согласно официальным данным, громкоговоритель обладает чувствительностью 94 дБ (1 Вт/метр) и способен создавать звуковое давление 103 дБ (SPL, 1 метр). Частотный диапазон указан как 100 Гц – 20 кГц. К сожалению, под рукой у нас не оказалось оборудования, которое позволило бы нам измерить АЧХ и частотный диапазон, так что оставим эти цифры как есть.

Чисто субъективно, качество звука можно оценить как хорошее. Привычных «низов» вы, конечно же, не получите из-за пластикового корпуса и малого объема за головкой, про демпфирование вообще не говорим. Верх также частично «скрыт» из-за установки точки доступа поверх твитера. В остальном же, средние довольно хорошо проработаны, для UniFi AC EDU это ключевой параметр – голос слышен очень отчетливо. Опять же, много зависит от источника звука, встроенные микрофоны смартфонов и планшетов обеспечивают далеко не самое лучшее качество, урезая зачастую очень большой диапазон частот.

Помимо акустической системы, в UAP-AC-EDU также встроен микрофон, по его характеристикам что-либо сказать сложно, т.к. разработчики решили залить его термоклеем и считать маркировку не предоставляется возможным.

С обратной стороны UAP-AC-EDU полностью закрыт защитным кожухом, который скорее выполняет общие защитные функции, нежели призван улучшить акустическую картину. Кожух не герметичный, отдельного фазоинвертора нет. Для снятия кожуха необходимо открутить шесть винтов по периметру.

Примечательно, но на задней части магнита громкоговорителя имеется губчатая наклейка, дополнительно имеются губчатые прокладки в местах соприкасания кожуха и основы. По идее, такой подход должен исключить паразитные вибрации.

Как видим, система действительно двухполосная и подключается к фильтру. На фильтре имеется только катушка и конденсатор, по заявлениям разработчиков он второго порядка, а значит должен обеспечивать срез крутизной 12 дБ на октаву. По схеме фильтра останавливаться не будем, т.к. решение явно не для аудиофилов.

Интересно несколько другое, зачем на НЧ применять кабель большего сечения, чем приходит на кроссовер (фильтр)? Особенно если учесть тот факт, что с самой платы интеркома (UAP-INTERCOM) вообще выходят тонкие провода.

На самой PCB интеркома применяются долговечные твердотельные конденсаторы, а в качестве усилителя используется APA2619 производства ANPEC.

APA2619 – 15-ватный стереоусилитель D-класса. В отличие от аналоговых усилителей класса AB, цифровые усилители D-класса отличаются не только хорошими характеристиками, но и низким уровнем нагрева, при текущих условиях использования, радиатор охлаждения на плате попросту не нужен.

Реализация UAP-AC-EDU довольно интересная. Изначально сигнал с PoE подается на плату интеркома, далее к плате интеркома подключается точка доступа Wi-Fi. Управление интеркомом осуществляется путем подключения платы интеркома по USB к точке доступа UniFi. Дополнительно используется USB-аудиоконтроллер C-Media CM6531. Собственно при подключении, возле контроллера загорается синий индикатор (снаружи не виден).

Настройка UniFi Controller

Со стороны UniFi Controller каких-либо настроек не требуется, главное чтобы контроллер был версии не ниже 4.9.5, а лучше последней. UniFi AC EDU добавляется в контроллер как и другие точки UniFi, никаких дополнительных опций не появится. Контроллер предложил нам обновить прошивку наших точек до версии 3.7.55.6308, как оказалось зря. Но обо всем по порядку.

Мобильное приложение UniFi EDU

Пришло время проверить, что же «умеет» UniFi AC EDU. Для того, чтобы раскрыть возможности устройства, необходимо дополнительно установить мобильное приложение UniFi EDU, которое доступно для платформ Android и iOS.

К сожалению, в Ubiquiti не посчитали нужным интегрировать данные функции ни в UniFi Controller (как, например, с функционалом HotSpot), ни выпустить отдельное программное обеспечение для других платформ как то Linux, Windows или Mac OS X.

Что ж, будем довольствоваться мобильным приложением, которому пользователи на Play Google (Play Market) поставили оценку 3.8. Заслуженно или нет – это мы и проверим.

При первом включении, система предлагает добавить новый контроллер. Функция поиска оказалась бесполезной, несмотря на активированную опцию «Discovery on Layer2» в самом контроллере, приложению не удалось найти контроллер самостоятельно. При подключении используется стандартный порт 8443.

В меню мобильного приложения возможно переключаться между разными инфраструктурами (Site), так что проблем с большими сетями быть не должно.

Само меню состоит из 6 категорий: Broadcast, Schedule, Recordings, Volume, Active Streams, Settings.

В разделе Broadcast можно объединять отдельные AP в группы, причем каждая AP может быть сразу в нескольких группах. Выбрав группу можно создать трансляцию звука на выбранные устройства. К сожалению, выбирать заранее записанную звуковую дорожку нельзя.

Переименовывать точки также нельзя, они подтягиваются из UniFi Controller, поэтому заранее позаботьтесь о понятных названиях для каждой точки доступа.

В случае с прошивкой 3.7.55.6308, мы периодически получали ошибку: «There are some problems with your network. The broadcasting may not work properly». Данная ошибка носит по большей части информативный характер и, чаще всего, свидетельствует о задержках. Как итог – трансляция иногда становилась недоступной. Иногда также отображалась ошибка «InvalidDevicesFound». Всё бы можно было списать на закрытые порты UDP 5656-5699, которые используются для Broadcast, но у нас файрволл на тестовой машине с контроллером был отключен вообще.

В разделе Schedule можно создать список заданий, для примера мы создали типичный график звонков на урок в школе (с уроками по 45 минут). Заданий может быть любое количество.

При создании нового задания можно записать звук прямо на смартфоне, либо же выбрать готовый аудиофайл. Возможности повтора также широкие – можно задать интервал вручную, повторять запись ежедневно, только по будням или единожды.

Система заранее уже включает 3 разные мелодии звонков (схожие с теми, что применяются в школах и вузах) а также 4 звука уведомлений. Дополнительно есть тестовая музыкальная дорожка и 3 английские семпла с вокалом для тестирования системы.

В целом реализация довольно удобная если бы не несколько но…

Во-первых, при выборе стороннего файла можно выбирать только звуковые файлы в формате OGG. Программисты не подумали даже над тем, чтобы встроить хотя бы конвертер в приложение, хотя современные смартфоны без проблем могут справиться с этой задачей. Если же вы попытаетесь конвертировать файл mp3 при помощи онлайн-сервисов, ничего также не выйдет, ведь большинство сервисов попросту меняют расширение. В случае с Android, закинуть файл не сложно, хоть и отнимает лишнее время. В случае с iOS работа с файлами будет более накладной.

Во-вторых, встроенный менеджер файлов мобильного приложения UniFi EDU не имеет ни фильтра, ни вообще каких либо функций для удобной работы с файлами.

Ну и в третьих, переименовывать задачи в планировщике нельзя, что ну уж очень не удобно.

Также мы столкнулись с забавной ошибкой, когда при выборе bell1, устанавливается bell2 – и так для всех звуков, устанавливается не выбранный, а со смещением на один вниз по списку.

В разделе Volume можно подправить уровень громкости отдельно взятой точки доступа. Запас по громкости очень большой, так что проблем с использованием в шумных местах (коридор во время перемены) не должно возникнуть. Громкость можно регулировать прямо во время проведения теста, что очень удобно.

В разделе Active Streams можно просмотреть текущие трансляции и, при необходимости, прервать любую из них.

Раздел Setting предлагает всего 2 опции – установку звука до начала трансляции и после её завершения. При попытке воспользоваться данным функционалом, мы столкнулись с ошибкой «Wooops! Communication with controller failed». Ни переустановка контроллера, ни сброс точек, ни изменения параметров сети, ни смена смартфона проблему не решили.

В заключение

Пришло время ответить на вопрос, может ли UniFi AC EDU конкурировать с решениями других компаний?

Разработчики и дизайнеры предложили отличную идею по совмещению точки доступа и интеркома, в то же время, реализация программного обеспечения оставляет желать лучшего, особенно если учесть, что продукту уже выполнилось полтора года.

Мобильное приложение UniFi EDU имеет не такой богатый функционал как хотелось бы, к тому же на официальном форуме то и дело сообщаю о проблемах с соединением, на что сами разработчики не дают конкретных советов, полностью решающих проблемы.

Само приложение не передает поток на отдельные AP, вместо этого поток транслируется на контроллер (используя сокеты/ sockets и WebSockets), затем уже контроллер производит трансляцию на точки доступа. Странно, почему при такой схеме функционал EDU не добавлен в сам контролер? На официальном форуме много запросов по поводу альтернативных вариантов реализации трансляции из-за массовых проблем с мобильным приложением, некоторые даже пытаются напрямую обращаться к контроллеру и базе MongoDB. К сожалению, пока Ubiquiti только изучают этот вопрос.

Если вы технически подкованный человек и готовы решить часть проблем самостоятельно, можно установить экспериментальную SIP-прошивку, которая вот уже как год имеет статус «Beta». Заранее вам, конечно же, потребуется подключить свой аккаунт к программе бета-тестирования.

Вообще, слишком много нюансов с системой. Например, если контроллер удален от точек EDU, в конфиг system.properties необходимо добавлять строку stream.playback.url.type=inform. Но об этом вы узнаете, только почитав официальный форум. Почему Ubiquiti уделили удобству использования так мало внимания? Качественный настольный микрофон подключить нельзя, объединись систему с пожарной тревогой также нельзя – и таких ограничений множество.

Экономия на кабелях вряд ли дает UniFi EDU существенное преимущество, особенно если учесть монтаж в подвесные потолки, где проблема с кабелем решается довольно просто.

В текущем виде UniFi AC EDU слишком не хватает функциональных возможностей. Будем надеяться, разработчики предпримут необходимые меры, доработают возможности мобильного программного обеспечения и реализуют десктопную версию с нормальным API, который позволит произвести интеграцию с сторонними системами.
