Обзор секторной точки доступа mANTBox 15s: RB921 и mANT 15s в одном корпусе

Месяц назад, в январе, компания Mikrotik представила ряд новинок, среди которых присутствуют mANTBox 15s и mANTBox 19s. Новинки уже поступили на наши склады, поэтому предлагаем вашему вниманию обзор младшей модели mANTBox 15s.

Внешний вид и комплектация mANTBox 15s

Поставляется mANTBox 15s в стандартной картонной коробке. Помимо самого устройства, в коробке присутствует все необходимо для подключения и ввода в эксплуатацию: блок питания на 24В 0.8А, гигабитный PoE-инжектор RBGPOE, металлический хомут, комплект дюбелей с шурупами, а также крепежный механизм quickMOUNT pro.

Крепление quickMOUNT pro совместимо с линейкой Mikrotik SXT и такое же простое в использовании. Изготовлено оно из серого пластика. Крепление и его элементы достаточно массивные, пластик толстый, поэтому каких-либо нареканий или претензий к надежности quickMOUNT pro у нас нет.

Основание крепления универсальное, его можно закрепить как на стене, так и на мачте либо трубе. Для крепления на стене предусмотрены 4 отверстия (дюбеля в комплекте). В зависимости от основания, дюбеля, возможно, потребуются более массивные.

Крепление к мачте (трубе) осуществляется с помощью металлического хомута, который продевается через прорези в основании. Хомута, идущего в комплекте, хватает для крепления к мачте диаметром до 60 мм. Возможно крепление к более массивному основанию, вплоть до 130 мм в диаметре, правда для него вам потребуется приобрести другой хомут. Наиболее плотно основание сидит на трубе с диаметром 75 мм.

В процессе монтажа дополнительно потребуется шестигранный ключ, для фиксации поворотного механизма. В quickMOUNT pro реализован поворотный механизм с двумя степенями свободы, причем для каждой оси используется свой шарнир. По вертикали возможна регулировка в пределах 60 градусов: -30 вниз и +30 вверх. На самом шарнире имеются отметки с указанием угла наклона. По горизонтали отметки нанесены только в диапазоне 60 градусов (от -30 до +30), впрочем, степень свободы позволяет регулировать угол в пределах 180 градусов. Единственное исключение – крепление на стене, которое предоставит порядка 170 градусов.

Сам mANTBox в реальности намного больше, чем может показаться на фотографиях. Высота устройства достигает 35 см, ширина 14 см, при этом вес устройства чуть менее 1 кг.

Обратите внимание! Мы настоятельно рекомендуем самостоятельно не разбирать устройство, т.к. по периметру содержится специальный уплотнитель, придающий герметичность. При неправильной сборке возможно попадание влаги внутрь корпуса, что может привести к выходу оборудования из строя!

Корпус состоит из двух частей, которые соединены посредством 8-ми шурупов. Передняя часть выполнена из белого пластика, призванного минимизировать нагрев корпуса от солнечных лучей. Задняя часть изготовлена из серого пластика, такого же, как и крепежный элемент quickMOUNT.

Панель интерфейсов спрятана под защитной крышкой. Помимо защелки, здесь присутствует подпружиненный шуруп, подобное решение мы ранее уже встречали в Mikrotik wAP. Больше терять шурупы не придется.

Интерфейсный блок содержит гнездо DC In, порты SFP и Ethernet. Штекер питания из-за своих конструкционных особенностей не содержит защелку, поэтому сразу под гнездом предусмотрен паз с местом для крепления стяжки, и как следствие, надежной фиксации питающего провода адаптера питания. Поддерживается диапазон входящего напряжения от 8 до 30В, а максимальный уровень энергопотребления не превышает 13 Вт.

Слот SFP здесь обычный, т.к. практической пользы от SFP+ в такой конфигурации нет. Порт Gigabit Ethernet поддерживает подачу напряжения посредством Passive PoE через инжектор, идущий в комплекте. Для каждого интерфейса предусмотрен свой индикатор – PWR, SFP, ETH; рядом также содержится блок из 5 индикаторов, отвечающий за уровень сигнала.

В правой части интерфейсного блока содержится винтовое крепление для заземления.

Обратите внимание! При использовании оборудования снаружи помещения обязательным является подключение заземляющего контакта, а также использование экранированного кабеля и грозозащитного модуля для защиты оборудования.

Техническая реализация Mikrotik mANTBox 15s

Пришло время заглянуть внутрь устройства и посмотреть на техническую реализацию.

После снятия верхней крышки перед нами предстает непосредственно антенна. Конструктивно, антенна состоит из двух частей, расположенных под углом друг к другу, чем обеспечивается угол покрытия в 120 градусов по горизонтали. Задняя часть корпуса содержит напыления, судя по всему, оно металлизированное и служит дополнительным экраном, что немаловажно при размещении нескольких таких устройств на одной мачте (co-location).

Конструктивно, это все та же антенна Mikrotik mANT 15s, только с интегрированной платой RouterBOARD.

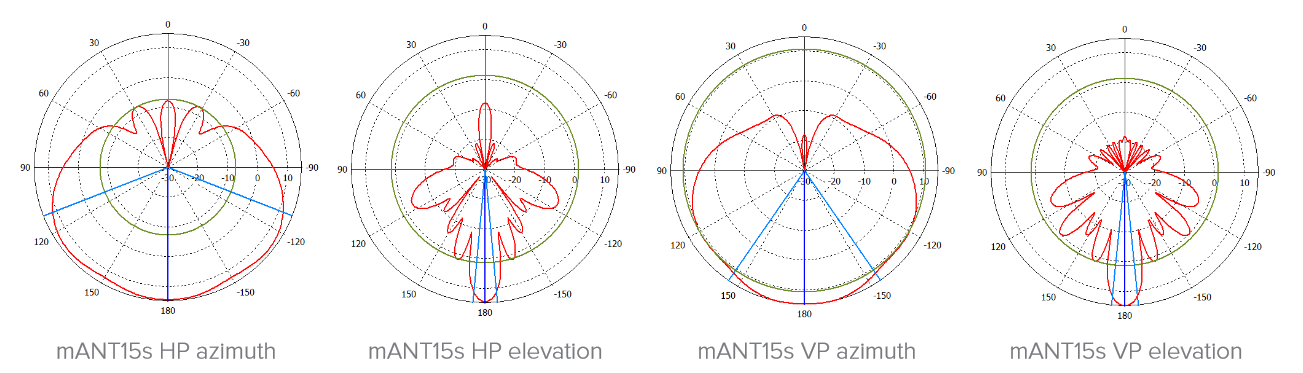

Относительно секторной антенны следует отметить небольшой нюанс. Дело в том, что антенна является двухполяризационной. Для горизонтальной поляризации (HP), угол охвата по горизонтали составляет 120 градусов, в то время как для вертикальной (VP) – всего 60 градусов. В вертикальной плоскости угол охвата составляет примерно 10 градусов.

Позади секторных элементов находится цельнометаллический экран, соединенный с винтовым зажимом в блоке интерфейсов.

Позади экрана закреплена плата RouterBOARD, как следует из артикула RB921GS-5HPacD-15S, базируется она на мощной платформе RB921. Да-да, той самой, что применяется в линейке внешних точек доступа NetMETAL 5 и NetBox 5.

Аппаратная платформа RB921 имеет гораздо больше возможностей, нежели предполагается использовать в mANTBox 15s. К примеру, на PCB здесь распаяно только 2 выходные каскада радиотракта из трех возможных, также не распаян слот mini-PCIe, порт USB и разъем для подключения вентилятора.

Сердцем устройства является производительный процессор Qualcomm QCA9557 (архитектура MIPS 74Kc) с одним ядром, работающим на частоте 720 МГц. В процессор также встроен беспроводной модуль 2.4 ГГц, но его разработчики решили не использовать. Сам процессор накрыт массивным алюминиевым радиатором.

Под нужды процессора выделено 128 Мб оперативной памяти DD2 SDRAM (2 чипа Nanya NT5TU32M16EG-AG по 512 Мбит).

Не поскупились разработчики и на постоянную память, распаяв 128 Мбайт NAND Flash (Samsung K9F1G08U0E). Такой объем позволяет одновременно сохранять в памяти устройства большое количество бекапов, логов, дополнительных пакетов и кастомной страницы HotSpot.

Загрузчик RouterBOOT хранится в 1 Мбит флеш-памяти Winbond 25X10CLNIG.

Подсистема питания привычным образом построена на преобразователе LSC LSP5523, правда преобразователей здесь сразу 2, т.к. плата достаточно сложная и содержит очень большое количество электронных компонентов и всем им требуется качественное питания. На плате содержатся и другие стабилизаторы напряжения, в тонкости их реализации и предназначение углубляться мы не будем.

Рядом с процессором, сетевым портом и слотом SFP распаян трансивер Atheros AR8033 со всего одним интерфейсом, за какой из сетевых интерфейсов он отвечает, сказать сложно, т.к. мы не располагаем технической документацией.

За работу беспроводной сети 5 ГГц отвечает отдельный чип Qualcomm QCA9882. Этот же чип применяется в адаптере R11e-5HacD, а также в топовом маршрутизаторе RT-AC55U компании ASUS.

QCA9882 поддерживает MIMO 2x2:2 и работу в стандартах 802.11 a/n/ac в частотном диапазоне 5 ГГц. Сам чип, согласно спецификаций, является двухдиапазонным и поддерживает также работу в диапазоне 2.4 ГГц, но эта возможность недоступна в mANTBox.

Поскольку для mANTBox заявлена высокая выходная мощность беспроводного модуля, для каждого из каналов применяются дополнительные усилители SiGe 5023L производства Skyworks. Усилительные блоки раздельные и закрыты металлическими экранами.

Максимальная выходная мощность mANTBox составляет 31 дБм, что эквивалентно 1250 мВт. Для эксплуатации устройства на такой мощности требуется специальное разрешение Укрчастотнадзора.

Для дополнительного охлаждения всей платы, практически вся обратная сторона печатной платы накрыта массивной алюминиевой пластиной, которая играет роль радиатора.

В заключение

mANTBox 15s является решением «все в одном», когда антенна и передающее устройство интегрированы в одном корпусе. Такая реализация обеспечивает минимальные потери в мощности сигнала между антенной и выходом радиомодуля.

Работает устройство на частоте 5 ГГц. Важно отметить, что в панели управления доступен не весь частотный диапазон, а только 3 диапазона частот:

• 5180-5220 МГц;
• 5260-5300 МГц;
• 5745-5805 МГц;

В общей сложности доступно 10 непересекающихся каналов с шириной 20 МГц. Ширину канала, в зависимости от выбранного стандарта, можно изменить на 5, 10, 20, 40 либо 80 МГц.

Старые стандарты 802.11a и 802.11n поддерживаются, но наиболее оптимальным вариантом для использования будет, все же, новейший стандарт 802.11ac, предоставляющий в разы большую пропускную способность. Или, как вариант, проприетарный протокол Nstreme 2 (NV2), разработанный компанией Mikrotik.

В панели управления доступно 4 основные режима работы:

• управляемая точка доступа (CAP);
• клиент (CPE);
• мост (PTP Bridge);
• точка доступа (Home AP, WISP AP);

Все это позволяет очень гибко конфигурировать оборудования, впрочем, это особенность практически всего оборудования компании Mikrotik, работающего под управлением RouterOS.

Комплект из нескольких mANTBox 15s будет отличным выбором для построения базовой станции начального уровня, с целью организации беспроводного подключения нескольких десятков клиентов к сети Интернет в местах с пересеченной местностью.
