Обзор Mikrotik SXT Lite 5 ac, сравнение с SXT Lite 5

11.03.2016
Поделиться в:

Не так давно компания Mikrotik представила обновленную версию SXT Lite 5 с поддержкой стандарта 802.11ac, получившую название SXT Lite 5 ac. Сразу же возникает множество вопросов. Что же еще изменилось в устройстве, помимо добавления поддержки нового стандарта? Если ли более существенные отличия между старым SXT Lite 5 и обновленным SXT Lite 5 ac? Какую модель выбрать? Это мы и узнаем в нашем сегодняшнем обзоре!


Две коробки с точками доступа

Оба устройства поставляются в идентичных коробках, отличия состоят лишь в нанесенной маркировке. На коробке с SXT Lite 5 прямо указана модель, в то время как на коробке с новинкой значится SXT Series.

Коробки вид сзади

Для начала, давайте сравним основные характеристики двух моделей. Для удобства, мы занесли все параметры в таблицу:

  SXT Lite 5 SXT Lite 5 ac
  RBSXT5nDr2 RBSXT5HacD2n
Поддерживаемые стандарты 802.11 a/n
+ Nstreme / NV2
802.11 a/n/ac
+ Nstreme / NV2
Диапазон 5 ГГц 4920-5920 МГц 5150 – 5875 МГц
Конфигурация 5 ГГц MIMO 2x2:2
Диапазон 2.4 ГГц --- 2412-2484 МГц
Конфигурация 2.4 ГГц --- MIMO 1x1
Антенна 5 ГГц 16 дБи, 28 град., двухполяризационная
Антенна 2.4 ГГц --- 1,5 дБи, всенаправленная
Процессор AR9344, 600 МГц QCA9531, 650 МГц
Радиочип 5 ГГц AR9344 QCA9882
Радиочип 2.4 ГГц --- QCA9531
Оперативная память 64 Мбайт
Внутренняя память 128 Мбайт, NAND Flash 16 Мбайт, Flash
Интерфейсы Fast Ethernet 10/100 Мбит
Подача питания Посредством Passive PoE
Диапазон входящего напряжения 8-32 В 10-30 В
Максимальное энергопотребление 7 Вт 8 Вт
Диапазон рабочей температуры -30…+80 С -30…+70 С
Уровень лицензии RouterOS Level 3

В новой модели добавилась поддержка современного стандарта 802.11ac, в то же время многие провайдеры повсеместно используют фирменный протокол Nstreme V2, который поддерживается и на старой модели. Проприетарный NV2 бесспорно лучше стандарта 802.11n и является хорошей альтернативой стандарту 802.11ac.

Устройсва на фоне коробок

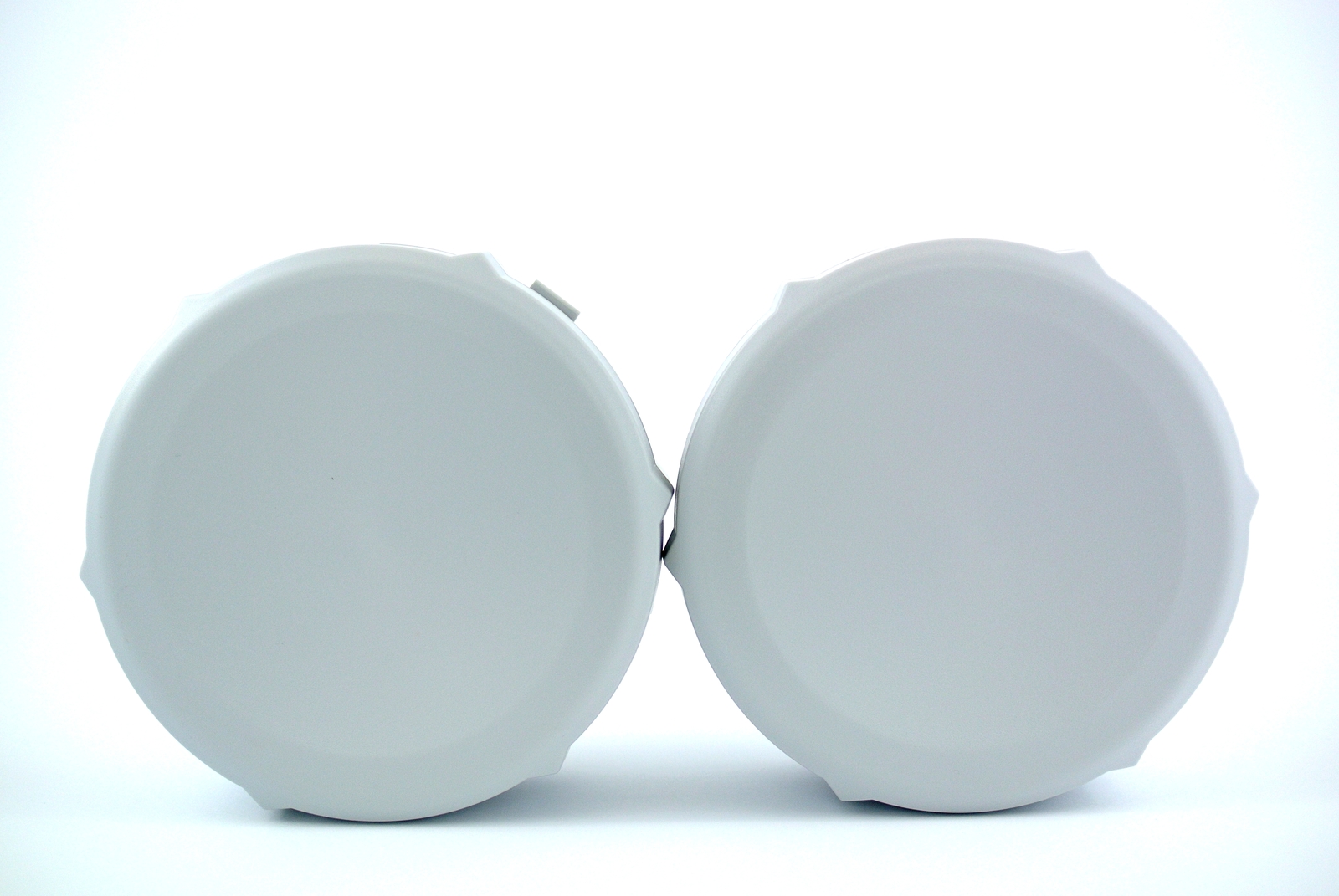

Внешне устройства полностью идентичны, используется стандартный корпус и только лишь маркировка на обратной стороне позволяет различать данные модели. А как насчет аппаратной реализации?

Вид на крепление точек доступа SXT Lite 5 ac и SXT Lite 5

Антенны в обоих SXT полностью идентичны, различия кроются в используемых платах RouterBOARD.

Сравнение антенн SXT Lite 5 ac и SXT Lite 5
Сравнение аппаратной части SXT Lite 5 ac и SXT Lite 5

Аппаратные различия SXT Lite 5 и SXT Lite 5 ac

Начнем с младшей модели, RB SXT5nDr2 (SXT Lite 5) построен на базе SoC-чипа AR9344 производства Qualcomm. AR9344 представляет из себя не просто процессор, это целая система на одном кристалле, относящаяся к премиум-сегменту. С момента официального анонса этого чипа прошел не один год (декабрь 2010), но он по-прежнему обладает отличным набором функций. Процессор построен на архитектуре MIPS 74Kc, вычислительное ядро одно и работает на тактовой частоте 600 МГц. Чип оснащен аппаратным свичем на 5 портов Fast Ethernet, при необходимости, можно было реализовать и гигабитный сетевой порт, т.к. чипом поддерживается интерфейс RGMII. Кроме этого, для Ethernet-интерфейса чипом поддерживается аппаратное ускорение NAT и ACL. В зависимости от режима работы, чип может переходить в режим энергосбережения с ультра-низким уровнем энергопотреблением, правда насколько эта функция задействована инженерами Mikrotik неизвестно, т.к. предполагается динамическое изменение тактовой частоты.

Аппаратная часть SXT Lite 5

Радиомодуль SXT Lite 5 встроен в AR9344 и помимо 5 ГГц также поддерживает работу в сетях 2.4 ГГц, к сожалению, эта возможность отключена. Сверху чип накрыт алюминиевым радиатором.

Выходные блоки построены на базе усилителей Skyworks SiGe 5012B, максимальная выходная мощность составляет 500 мВт (27 дБм / по 24 дБм на канал). Существует также модификация 5HPnDr2 с увеличенной выходной мощностью до 30 дБм.

Подсистема питания построена на базе преобразователей LSC LSP5526 производства Lite-ON Semiconductor. Абсолютное большинство современных моделей Mikrotik построены на преобразователях LSC LSP5523. LSP5526 имеет меньший диапазон входящего напряжения, а также меньшую мощность (максимальный ток), в то же время его КПД выше, нежели у LSP5523.

Плата SXT Lite 5

Объем оперативной памяти составляет 64 Мбайт (DDR2-400, Nanya NT5TU32M16DG-AC), точно такой же объем у SXT Lite 5 ac (DDR2-800, Nanya NT5TU32M16EG-AC). Постоянной памяти у SXT Lite 5 целых 128 Мбайт (NAND, Samsung K9F1G08U0E), в то время как у нового SXT Lite 5 ac установлено всего 16 Мбайт (Winbond 25Q128FVSG). Тут старичку есть чем похвастаться, ведь такого объема с избытком хватает для одновременного хранения всех доступных пакетов, логов и большого количества бэкапов (конфигураций). На устройствах с 16 Мбайт памяти приходится выбирать, что сохранять в памяти устройства, а что удалить.

А еще, у старенького SXT Lite 5 есть привычный бипер, который в процессе настройки бывает очень удобным. У SXT Lite 5 ac бипер отсутствует, зато на 1 индикатор стало больше. Помимо стандартных RSSI, PWR и USR был добавлен отдельный индикатор ETH для индикации статуса сетевого интерфейса. Казалось бы, если горит PWR, значит и ETH рабочий? Не всегда, дело в том, что PWR отображает подачу питания на устройство, которое идет по 3 и 4 паре. Для передачи данных используется пара 1-2, которая может быть неисправной. При желании, на старой модели индикацию Ethernet можно назначить на пользовательский индикатор USR.

Пришло время взглянуть на RB SXT5HacD2n (SXT Lite 5 ac). Несмотря на тот факт, что в названии добавился индекс «ac», даже беглый взгляд дает понять, что платы различаются кардинально. Новый SXT построен не на монокристалле, как его предшественник, а на двух раздельных чипах. Первый чип – процессор, давно знакомый нам QCA9531, применяемый во многих современных устройствах от Mikrotik.

Аппартная часть SXT Lite 5 ac

По уровню производительности он сопоставим с топовым решением предыдущего поколения в лице AR9344, что же касается сложных конфигураций, старичок 9344 показывает более высокий уровень производительности. В любом случае, производительности этого процессора с избытком хватает для решения возложенных на него задач. Единственная задача, которая будет сложной для обоих процессоров – работа с IPSec.

Как вы помните, QCA9531 имеет встроенный беспроводной модуль, работающий в диапазоне 2.4 ГГц и поддерживающий стандарты 802.11b/g/n. Разработчики задействовали один из каналов и подключили его к встроенной всенаправленной антенне на 1.5 дБи (150 Мбит, MIMO 1x1). Таким образом, к SXT Lite 5 ac возможно подключаться с планшета, смартфона либо ноутбука по беспроводной сети. Радиус сети достаточен для того, чтобы произвести мониторинг либо изменения настроек без необходимости взбираться на крышу либо мачту.

Плата SXT Lite 5 ac

Радиомодуль может работать с шириной канала до 40 МГц, что на практике позволяет выжать 100 Мбит по стандарту 802.11n и подключить одно из домашних устройств непосредственно к SXT. Почему только одно? Дело в том, что в прошивку заложено ограничение, позволяющее подключится только одному клиенту. Для снятия этого ограничения требуется обновление лицензии до 4-го уровня (Level 4).

Беспроводной модуль для работы с сетью 5 ГГц реализован на базе чипа QCA9892 производства Qualcomm. Данная версия чипа предназначена для использования в корпоративных решениях, поэтому отличается высокой производительностью и повышенной надежностью. Самим чипом поддерживается работа как с сетями 5 ГГц, так и с 2.4 ГГц, но как обычно, такая функциональность недоступно. Судя по всему, это связано с выходными усилителями, будь здесь стандартная мощность – проблем бы не возникло. Но т.к. для устройства заявлена высокая выходная мощность, необходимая для работы на больших расстояниях до БС, используются специальные усилители SKY85710-11 производства Skyworks. Усилители работают исключительно в диапазоне 5 ГГц, обладают низким уровнем шума и разработаны специально для работы со стандартом 802.11ac.

Охлаждающие радиаторы отсутствуют, т.к. оба чипа имеют запас по производительности, учитывая применяемый сетевой интерфейс на 100 Мбит.

Производительность SXT Lite 5 ac

Новейший стандарт 802.11ac позволяет использовать плотную модуляцию 256-QAM и широкие каналы шириной до 80 МГц. Практической пользы от 80 МГц мало, всему виной используемый сетевой интерфейс на 100 Мбит. Интерфейс Fast Ethernet здесь не просто так, слово Lite в названии нам прямо говорит: «облегченная версия». С другой стороны, как много WISP-провайдеров в Украине предоставляют хотя бы 50 Мбит? Не говоря уже о скорости до 100 Мбит. Ограничения сетевого порта будут сказываться только в режиме PTP Bridge, да и то, при должном уровне и качестве сигнала между устройствами.

Даже со стандартной шириной канала в 40 МГц на практике возможно получение скорости, близкой к 200 Мбит в режиме полного дуплекса. Единственное ограничение для данного устройства – скорость сетевого интерфейса.

Разница в уровне производительности между SXT Lite 5 и SXT Lite 5 ac проявляется только в том случае, когда базовая станция поддерживает работу в новом стандарте 802.11ac. В случае использования более старого протокола 802.11n разницы нет, устройства показывают идентичную скорость.

Более подробно об уровне производительности этих устройств вы можете почитать в нашем предыдущем обзоре mANTBox 15s.

SXT5nDr2 или SXT5HacD2n: что же выбрать?

Дополнение линейки SXT новым Lite 5 ac весьма удачное и логичное, постепенно новинка должна вытеснить с рынка более старые модели. Единственный недостаток устройства – относительно «медленный» сетевой интерфейс на 100 Мбит, который станет камнем преткновения при построении производительного беспроводного канала. Впрочем, от облегченной версии мы и не ожидали гигабитного порта при заявленном уровне цены.

Для устройства класса CPE верхний порог в 100 Мбит (в одну сторону) является отличным показателем. Касательно оправданности покупки, многое зависит от ценовой политики производителя, какой она будет в ближайшей перспективе. Выбирая новое устройство, вполне логически немного доплатить и приобрести модель с поддержкой стандарта 802.11ac, что застрахует вас от необходимости апгрейда на ближайшие несколько лет. Если вы уже являетесь владельцем устройства SXT Lite 5, обновление на ac-версию вызывает множество вопросов.

Немаловажный фактор – поддерживаемые стандарты со стороны базовой станции. В режиме 802.11n новинка не дает абсолютно никаких преимуществ. Наибольшую выгоду получает WISP-провайдер, при условии, что все клиентские устройства поддерживают стандарта AC, т.к. это позволяет практически в 2 раза расширить емкость базовой станции, просто перейдя на новый протокол. В переходной период, вместо смешанного режима наилучшим вариантом будет использование проприетарного протокола Nstreme V2 (NV2), который поддерживается и на SXT Lite 5.

Оба устройства имеют предустановленную RouterOS Level 3, что автоматически означает отсутствие поддержки работы в режиме AP. А вот режим PTP Bridge (Server/Client Mode) присутствует и там, и там, поэтому с помощью двух SXT без проблем можно создать мост типа «Точка-Точка» (Point-to-Point). В такой конфигурации, при прочих равных, версия с 802.11ac дает большую скорость.
