Обзор маршрутизаторов Mikrotik Cloud Core CCR1036-12G-4S и CCR1016-12G

23.02.2013
Поделиться в:

Еще совсем недавно, компания Mikrotik представила публике новейшие маршрутизаторы промышленного класса Cloud Core Router. Многие сетевые администраторы могли ознакомиться с ними на проходящих по всему миру мероприятиях Mikrotik User Meeting (MUM), где представители компании активно демонстрировали новинки и проводили довольно развернутые презентации. Но прошло буквально пару месяцев, и вот модели Mikrotik CCR1036-12G-4S и CCR1016-12G появились на прилавках магазинов и мы можем познакомиться с ними во отчую.

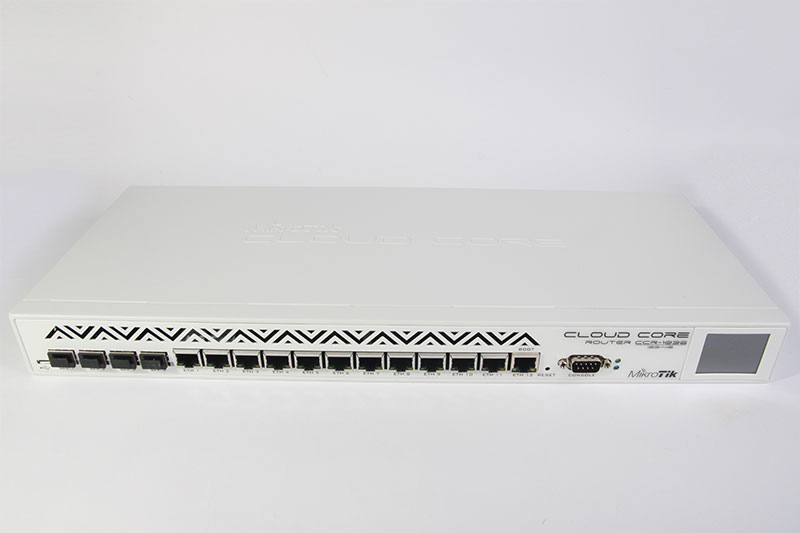

Mikrotik Cloud Core Router

А начнем с самой старшей и самой мощной модели CCR1036-12G-4S. Как сообщает нам сам производитель, это флагманское устройство, обладающее самой беспрецедентной мощностью и непревзойденной производительностью. Маршрутизатор поддерживает пропускную способность до 24млн. пакетов в секунду, или полную скорость до 16 Гигабит.

Комплект поставки

Поставляется Mikrotik CCR1036-12G-4S, в свойственной для производителя упаковке из “зеленого” картона. На которой нанесено изображение и название самого устройства, логотип компании и наклейка с указанием конкретной модели и ее серийным номером.

Mikrotik CCR1036-12G-4S упаковка

В упаковке расположен еще один картонный лоток, внутри которого и разместилось само устройство и поставляемые в комплекте элементы. Все уложено таким образом, чтобы свести к минимуму возможные смещения в процессе транспортировки, и как следствие уменьшить шанс повреждения маршрутизатора.

В комплект поставки CCR1036-12G-4S производитель включил, кроме самого маршрутизатора, сетевой кабель питания, дополнительные крепежные элементы для монтажа устройства в 19” шкаф, силиконовые ножки и шнур USB-microUSB.

Никакой печатной документации в комплект не входит.

Mikrotik CCR1036-12G-4S комплект поставки

Внешний вид и интерфейсы

Даже просто доставая из коробки CCR1036-12G-4S, сразу складывается довольно позитивное впечатление. Очень добротный металлический корпус не только защищает электронные компоненты, но и служит своего рода радиатором, отводя тепло во время работы. Сверху корпус покрыт порошковой краской светло серого цвета. Его размер полностью соответствует индустриальным стандартам и имеет формфактор 1U.

Верхняя крышка устройства имеет отчеканенный логотип компании и надпись Cloud Core. А на нижней части корпуса, есть небольшие углубления по углам, в которые можно наклеить идущие в комплекте силиконовые ножки, в том случае, если маршрутизатор будет эксплуатироваться в качестве настольного.

Для монтажа в стойку, на боковых панелях имеются специальные отверстия, через которые можно закрепить его на полозья или при помощи, так же идущих в комплекте креплений, зафиксировать его стационарно.

Mikrotik CCR1036-12G-4S внешний вид

Если кто уже успел ознакомится с технической документацией Mikrotik CCR1036-12G-4S еще до появления его в продаже, например на сайте производителя или на MUM, те уже знают, что этот маршрутизатор, имеет в своем арсенале двенадцать 10/100/1000 Mbit/s Gigabit Ethernet портов с автоматическим определением типа и скорости подключения. Все эти RJ45 порты так же оснащены индикаторами подключения и сетевой активности и расположились они на передней панели устройства.

Mikrotik CCR1036-12G-4S интерфейсы

Модель CCR1036-12G-4S, так же оснащена четырьмя портами для установки SFP модулей, которые расположились левее. А еще ближе к краю, можно найти microUSB разъем.

Справа от Ethernet портов, производитель разместил почти не заметную кнопку сброса и последовательный DB9 RS232C порт управления. При этом, весь правый край передней панели маршрутизатора, занимает LCD дисплей.

Так же, передняя часть имеет довольно большие вентиляционные отверстия.

Mikrotik CCR1036-12G-4S LCD дисплей

Что же касается задней части, то на ней расположен только разъем для шнура питания и два отверстия под охлаждающие вентиляторы.

Mikrotik CCR1036-12G-4S вентиляторы

Технические характеристики

Ну вот, мы и подошли к самой интересной части. Потому как технические характеристики Mikrotik Cloud Core CCR1036-12G-4S, отнюдь не заурядны, и существенно выделяются на фоне прочих маршрутизаторов подобного класса. И конечно же, в первую очередь, речь пойдет о процессоре. Ведь в этой модели он 36-ядерный (!). А если быть более точным, то это новейший сетевой процессор Tilera Tile-Gx36 CPU, который имеет 36-ядер, с тактовой частотой 1.2Ghz на каждое ядро. Что уже само по себе, делает CCR1036-12G-4S крайне мощным и высокопроизводительным.

Что же касается памяти, то в данной модели используются две SODIMM DDR3 планки по 2GB каждая. И в отличии от некоторых более ранних моделей, здесь задействованный все имеющиеся 4GB оперативной памяти. Потому как в новой версии операционной системы Mikrotik RouterOS v6, больше нет ограничения в 1.5GB, теперь этот предел поднят до 16GB. И как следствие, по необходимости вы можете сами увеличить объем оперативной памяти CCR1036-12G-4S. А объем памяти для хранения данных, составляет 1GB.

Основными сетевыми интерфейсами маршрутизаторов Cloud Core Router, как уже говорилось, являются двенадцать 10/100/1000 Mbit/s Gigabit Ethernet портов. Отмечу, что коммутационного чипа в этих моделях нет, все порты независимые и подключены напрямую к центральному процессору. Но объединить их, в случае необходимости, можно мостом.

Модель CCR1036-12G-4S имеет еще и 4 SFP порта, в которые можно устанавливать любые 1.25G Ethernet SFP модули, для организации связи с оптоволоконными каналами.

Более подробно о SFP модулях и высокоскоростных оптоволоконных каналах связи вы можете прочитать в статье - Работа маршрутизаторов Mikrotik с оптоволоконными линиями связи.

Mikrotik CCR1036-12G-4S SFP

Из дополнительных возможностей, все устройства этой серии, так же имеют microUSB порт, последовательный DB9 RS232C порт управления, кнопку сброса, звуковой индикатор, светодиодные индикаторы, вентилятор с автоматической регулировкой скорости вращения, и датчики напряжения, силы тока и температуры.

Цветной, сенсорный LCD дисплей, расположенный на передней панели - многофункциональный. С его помощью можно не только контролировать состояние маршрутизатора, но и управлять некоторыми его функциями. Это новшество, так же связано с новой версией операционной системы RouterOS v6, и так как эта версия все еще находится на стадии тестирования, то не все работает гладко. Но надеемся, что в скором будущем производитель исправит эти недостатки.

Программное обеспечение

И как вы уже наверняка поняли, работают новые маршрутизаторы Mikrotik Cloud Core Router, под управлением самой последней версии фирменной сетевой операционной системы Mikrtik RouterOS v6, причем, как и подобает флагманским моделям, имеют самый высокий уровень лицензии Level6.

Mikrotik Cloud Core Router RouterOS

Этот уровень лицензии не имеет никаких ограничений, что делает возможным использование маршрутизаторов этой серии в качестве операторских устройств для сетей практически любых уровней.

Подробно прочитать о возможностях Mikrotik RouterOS, вы можете на нашем сайте в этой статье.

Хотя, новая версия операционной системы и имеет ряд неоспоримых преимуществ, о некоторых из них, мы даже упоминали выше, но на момент написания этого обзора, v.6 все

еще находилась на стадии Release Candidate и не являлась стабильной версией. Из за чего, некоторые функции не совсем корректно работали. В связи с этим, производитель даже разместил предупреждение на каждом из устройств о необходимости произвести обновление ПО перед началом использования.

Mikrotik Cloud Core Router предупреждение

Более старые, стабильные версии Mikrtik RouterOS, не доступны для устройств построенных на процессорах Tile.

Впечатления

И так, ознакомившись с внешним видом, интерфейсами и техническим оснащением Mikrtik CCR1036-12G-4S, плавно подходим к самому основному - к реальным впечатлениям от работы маршрутизатора. Ну и тут, конечно же, сразу хочу сказать, что все, даже самые смелые ожидания - полностью оправдываются.

Следуя рекомендациям производителя, программное обеспечение устройства было обновлено до последней актуальной версии. Настройка не заняла много времени, так как функционал операционной системы Mikrtik RouterOS для CCR1036-12G-4S, практически не отличается от других продуктов компании Mikrotik.

Но тут мы сразу столкнулись со своего рода “проблемой”... специализированного оборудования для тестов сетевых устройств, у нас нет, а имеющихся: несколько компьютеров, сервер и NAS, попросту оказалось не достаточно, чтобы загрузить процессор Mikrotik CCR1036-12G-4S, хотя бы на 2%.

Поэтому проводить тесты решено было при помощи фирменной утилиты Mikrotik Bandwidth Test tool, входящую как в состав сетевой операционной системы Mikrotik RouterOS, а так же, существующей в виде отдельной программы для Windows. Но даже одновременный запуск тестов с нескольких компьютеров не смог заставить Cloud Core напрягаться. Загрузка процессора, по прежнему не превышала 2%. Скорость передачи данных, во время проведения этого теста, составляла немногим более 900Mbps, что примерно и соответствует скорости гигабитного порта с учетом активного Firewall в котором на тот момент находилось 14 правил.

Mikrotik Cloud Core Router RouterOS

Поняв, что таким образом, мы не в состоянии не только найти предел возможностей CCR1036-12G-4S, но и даже дать ему хоть какую-то существенную нагрузку, мы пришли к выводу, что заявленные производителем цифры пропускной способности в 24млн. пакетов в секунду, для этого маршрутизатора вполне реальны.

Продолжая изучать работу Mikrotik Cloud Core CCR1036-12G-4S, мы заострили свое внимание на сенсорном LCD дисплее. Не смотря на то, что данная функция не является новинкой, мы видели уже дисплей на некоторых моделях серии RB2011, в этом маршрутизаторе, функционал LCD дисплея, оказался намного шире, чем мы ожидали. Кроме уже известной нам статистической информации и графиков, с помощью сенсорного управления, можно задавать и изменять некоторые параметры как самого устройства, так и сети, вплоть до перезагрузки.

Mikrotik Cloud Core Router LCD дисплей

И с каждой новой версией операционной системы, возможности связанные с LCD дисплеем, увеличиваются. Все функции дисплея - настраиваемые. Их конфигурация осуществляется в RouterOS, раздел меню LCD. Дисплей, так же можно отключить полностью или настроить время его активности.

В конечном итоге, Mikrotik CCR1036-12G-4S, проработал в качестве офисного маршрутизатора несколько дней, и за это время, не было не одного серьезного нарекания на его работу. Связь с провайдерами была стабильной, локальная сеть, так же работала без сбоев. Однако, один недостаток, обнаружить все же удалось. Даже при минимальной, для его мощности, нагрузке, вентиляторы оказались достаточно шумными. Но думаю, что в случае установки маршрутизатора в шкаф, эта проблема будет менее актуальна.

Познакомившись с действительно потрясающими возможностями старшей модели, нам конечно же захотелось проверить и младшую модель линейки Mikrotik Cloud Core Rourer, а именно CCR1016-12G.

Комплект поставки

Комплект поставки Mikrotik CCR1016-12G, ничем не отличается от старшей модели. Даже внешне, их никак нельзя отличить. Разница заключается только в небольшой этикетке, наклеенной на упаковку, где размещена информация о конкретной модели, серийный номер изделия и MAC адреса интерфейсов.

Mikrotik Cloud Core Router

Внешний вид и интерфейсы

Здесь так же, различия минимальны. За исключением отсутствия в модели CCR1016-12G четырех SFP портов, больше никаких внешних отличий нет.

Mikrotik CCR1016-12G внешний вид

Все тот же металлический корпус светло серого цвета, все те же двенадцать 10/100/1000 Mbit/s Gigabit Ethernet портов, mikroUSB порт, кнопка сброса, последовательный DB9 RS232C порт управления и LCD дисплей.

Технические характеристики

Основным различием в технических характеристиках, между этими двумя моделями, является менее мощный процессор у Mikrotik CCR1016-12G. В данном случае, используется не 36-ядерный, а 16-ядерный процессор Tilera Tile-Gx16 CPU. Но его частота, все те же 1.2Ghz на каждое ядро. Так же, уменьшен и объем оперативной памяти, который для этой модели, составляет 2GB. Используются две SODIMM DDR3 планки по 1GB каждая.

Учитывая уменьшенную мощность процессора и объем оперативной памяти, как следствие, уменьшилась и общая пропускная способность младшей модели. По словам производителя, она должна составлять порядка 17млн. пакетов в секунду.

Программное обеспечение

Все сказанное о CCR1036-12G-4S, в плане программного обеспечения, полностью справедливо и для CCR1016-12G. Единственное, в интерфейсах нет отсутствующих в этом маршрутизаторе SFP.

Mikrotik Cloud Core Router CCR1016-12G RouterOS

Тестирование

Раз нам не удалось “загрузить” более старшую модель, то у нас возникло вполне предсказуемое желание, немного протестировать младшую. Ведь ее технические характеристики пониже, что увеличивает шанс добиться хоть какой либо, значительной нагрузки.

Для этих тестов, мы так же использовали фирменную утилиту Mikrotik Bandwidth Test tool, только на этот раз, мы задействовали еще и второй маршрутизатор Mikrotik CCR1036-12G-4S. Между этими двумя устройствами и проводились дальнейшие испытания.

Но как показала практика, даже 16-ядерного процессора и вдвое уменьшенного объема памяти, вполне достаточно, чтобы опять поставить нас в тупик.

Запустив тест между двумя маршрутизаторами, нам удалось добиться скорости в 975Mbps в обеих направлениях и максимальной загрузки всего в 3%, что практически и не отличается от наших тестов маршрутизатора CCR1036-12G-4S.

Mikrotik Cloud Core Router CCR1016-12G RouterOS тест

Скорость передачи данных, в этом случае, была незначительно выше потому как на Mikrotik CCR1016-12G не была задействована функция Firewall, что позволило пакетам беспрепятственно проходить через маршрутизатор.

Выводы

Конечно же мы не проводили полноценных тестов, но даже те незначительные попытки что мы предприняли, дали ясно понять, что маршрутизаторы Mikrotik Cloud Core Router, как и заявляет их производитель - рассчитаны исключительно на промышленное использование, и могут смело быть отнесены к устройствам операторского класса. Ведь даже младшая модель CCR1016-12G имеет такой огромный потенциал, что задействовать его весть в бытовых условиях, практически не возможно.

Тем самым, компания Mikrotik, в очередной раз доказала, что не стоит на месте, и ее продукты по прежнему имеют довольны высокий уровень исполнения. И на этот раз, они вышли далеко за пределы SOHO сегмента.

Маршрутизаторы Mikrotik CCR1036-12G-4S и CCR1016-12G могут быть использованы для построения локальных сетей самого высокого уровня на средних и крупных предприятиях. А так же, вполне подойдут для нужд не крупных и средних провайдеров.

Алексей С., специально для LanMarket
