Обзор и тестирование точки доступа mAP lite

15.02.2016
Поделиться в:

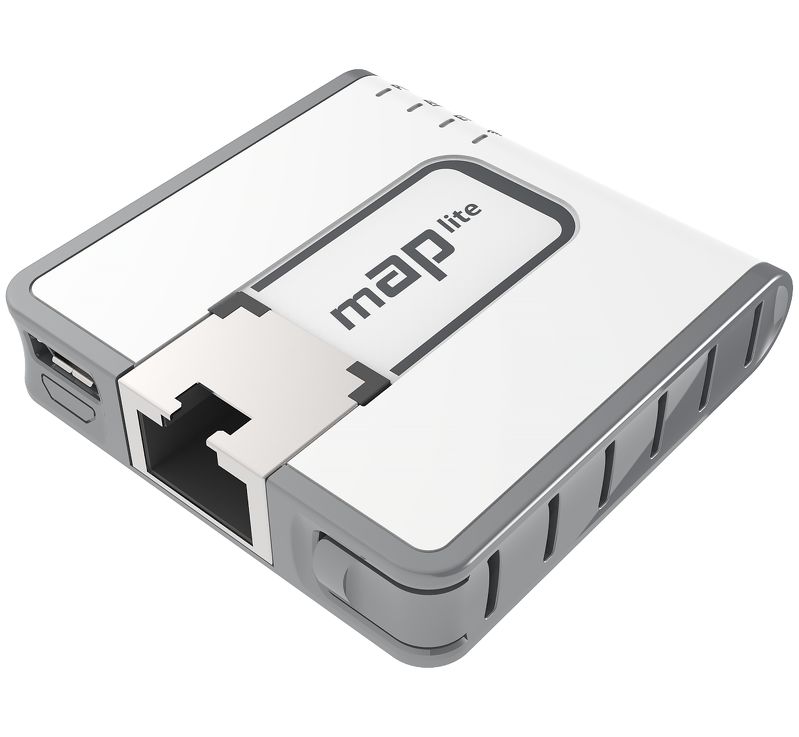

Обзор и тестирование mAP lite (RBmAPL-2nD): больше, чем просто точка доступа

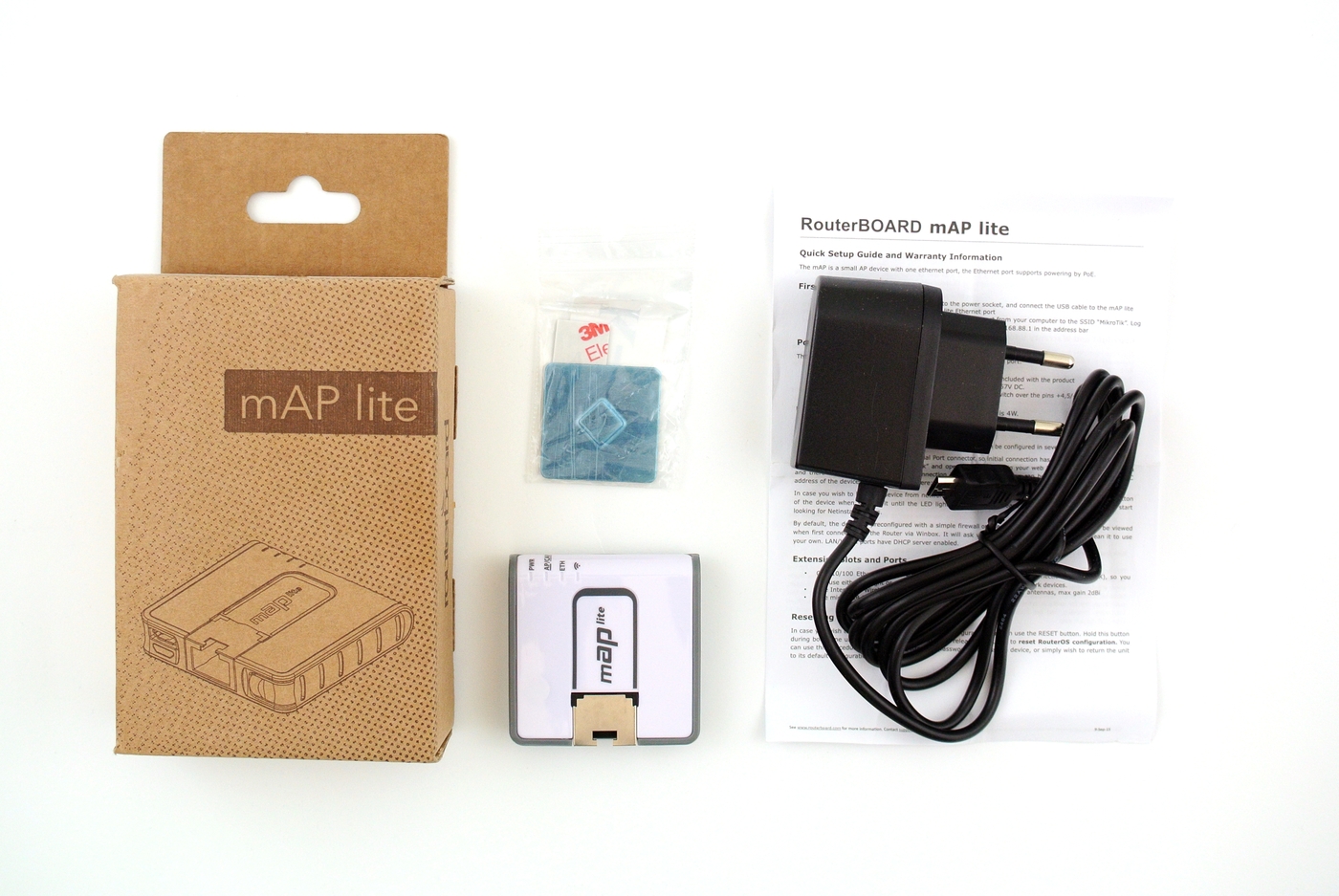

Поставляется mAP lite (RBmAPL-2nD) в коробке из уже привычного для Mikrotik картона, правда её дизайн несколько отличается от других продуктов компании. Помимо самого роутера, в комплекте присутствует блок питания с штекером microUSB, информационная листовка и металлическая пластинка, о которой мы расскажем чуть позже.

Стандартная комплектация mAP lite

Первое, что поражает – это размеры, mAP lite не просто маленький, он очень маленький. Для сравнения мы взяли достаточно популярную модель 3G-роутера TP-Link TL-MR3020.

сравнение с 3G-роутером TP-Link TL-MR3020

сравнение размерами mAP lite  с 3G-роутером TP-Link TL-MR3020

сравнение размерами mAP lite  с 3G-роутером TP-Link TL-MR3020

Даже на фоне TL-MR3020, новинка от Mikrotik выглядит весьма компактно. Чего уж там, mAP lite (RBmAPL-2nD) заметно меньше своего старшего собрата в лице mAP. Чем-то, конечно, пришлось пожертвовать: lite-версия лишилась второго сетевого порта, а единственный оставшийся был заменен специальной модификацией, применяемой в ультрабуках (тонкие ноутбуки). К сожалению, поддержки USB нет, а жаль, ведь сам процессор поддерживает USB, и тот же 3G/4G модем можно было бы подключить с помощью OTG-кабеля.

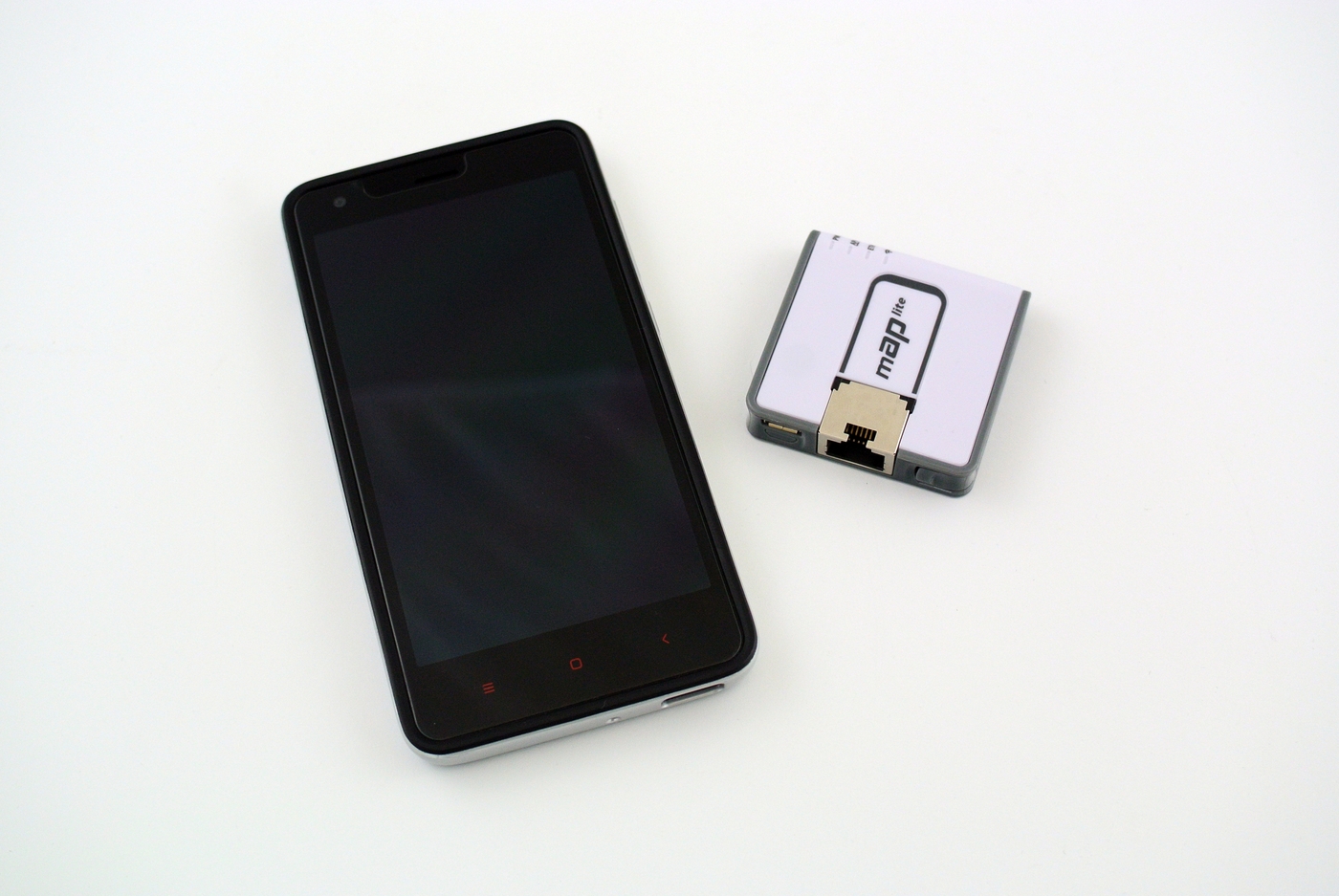

сравнение размерами mAP lite  с смартфоном

mAP lite на фоне современного смартфона с диагональю 4.7”

С другой стороны, при использовании microUSB для внешнего модема, питание пришлось бы подавать по PoE, а для этого, как минимум, потребовался бы инжектор и стандартный блок питания с DC-джеком. Поэтому, взвесив все за и против, а также стоимость устройства, какие-либо претензии к отсутствию порта USB исчезают сами по себе.

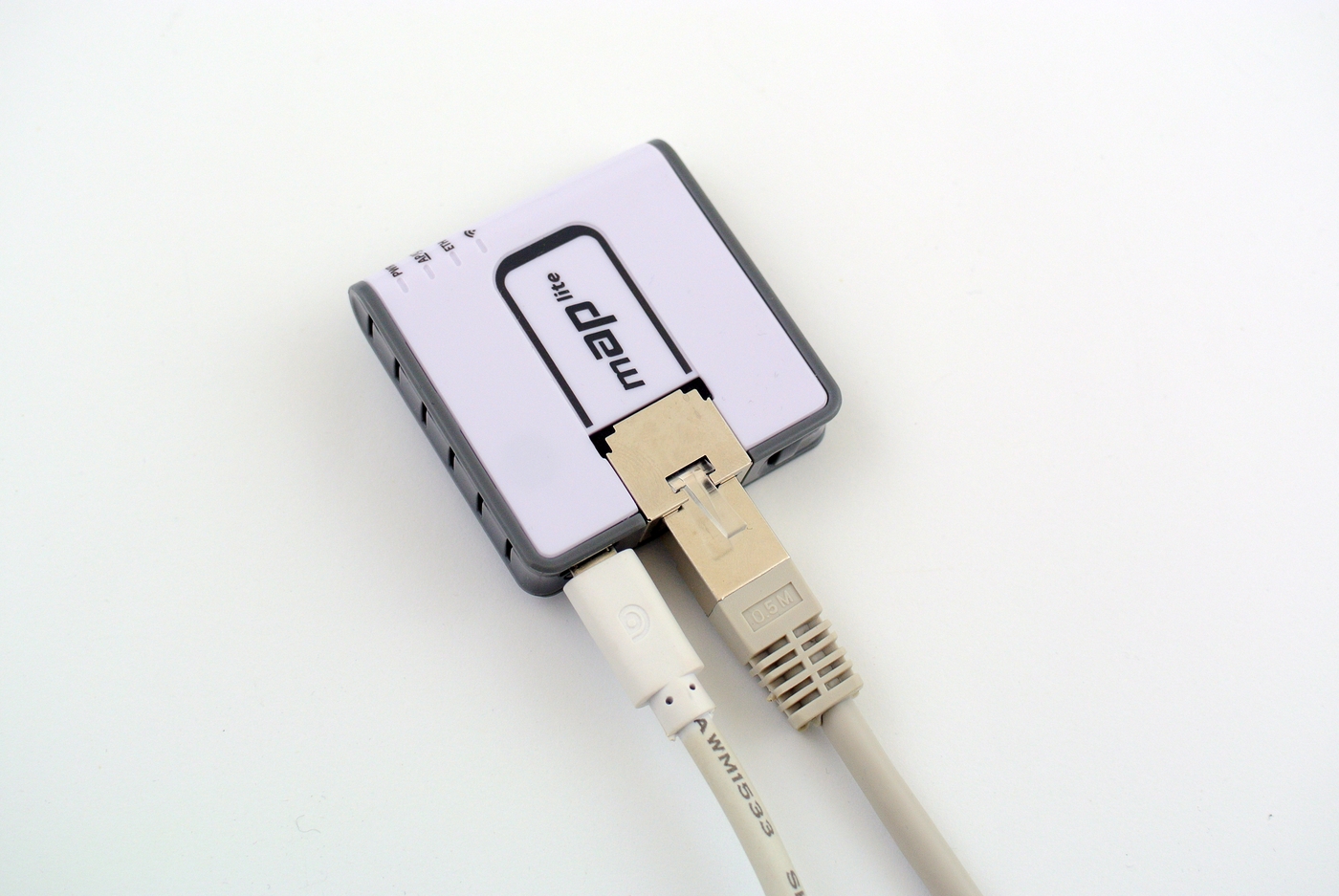

Использование RBmAPL-2nD с USB и Ethernet

Как вы уже поняли, при стандартной конфигурации, питание устройство получает от штатного блока питания на 5В через порт microUSB, точно так же, как hAP lite. При этом сетевой порт также поддерживает PoE In, причем, не только стандартный Passive PoE, но и 802.3at/af. К тому же, устройство поддерживает широкий диапазон входящего напряжения PoE от 10 до 60В, что позволяет подключить его к любому устройству Mikrotik с поддержкой PoE Out.

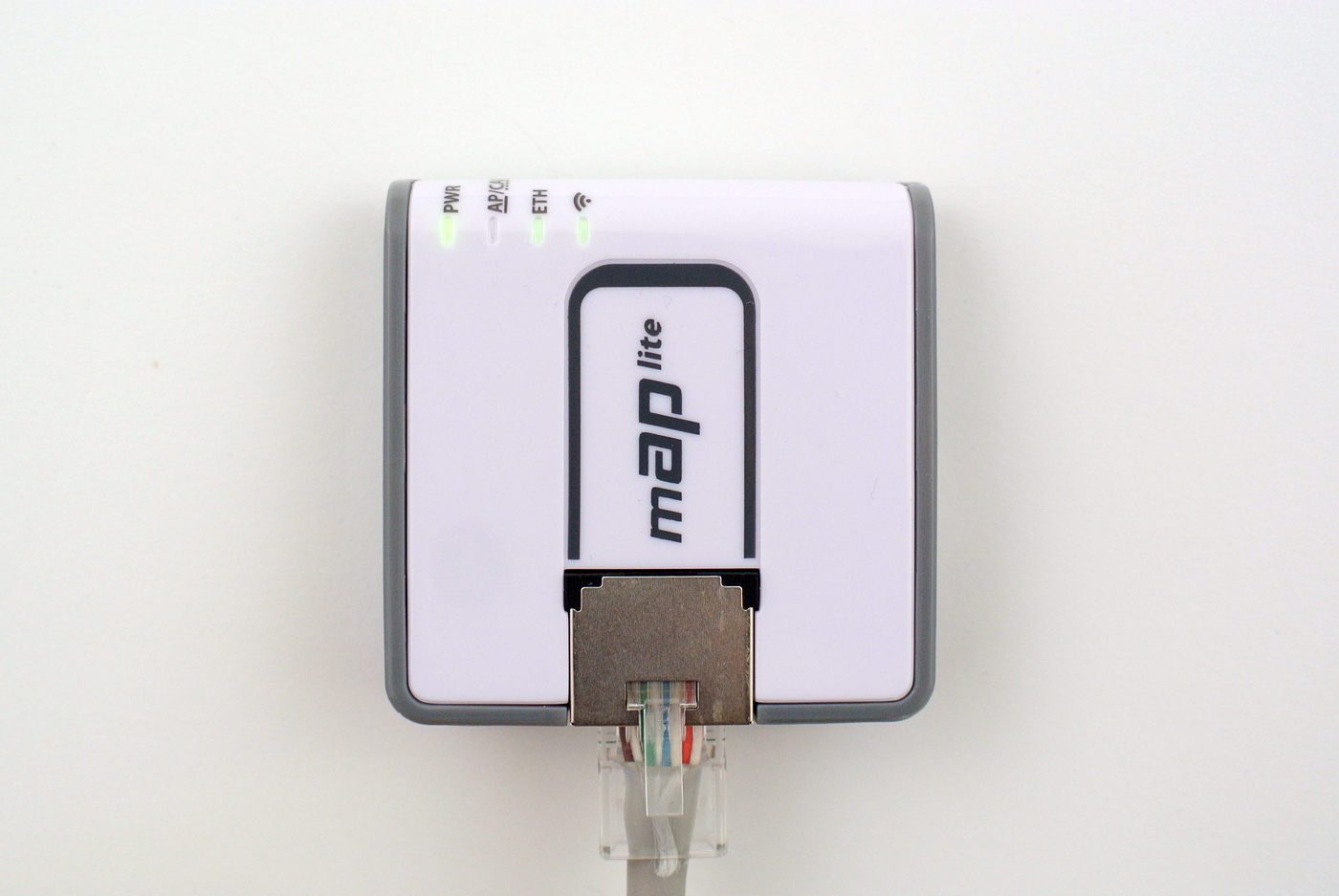

Подача питания на mAP lite через PoE

На верхней панели имеется 4 индикатора: PWR, AP/CAP, ETH и WiFi. Наличие индикатора CAP будет весьма полезно в тех случаях, когда mAP lite (RBmAPL-2nD) будет использоваться совместно с контроллером.

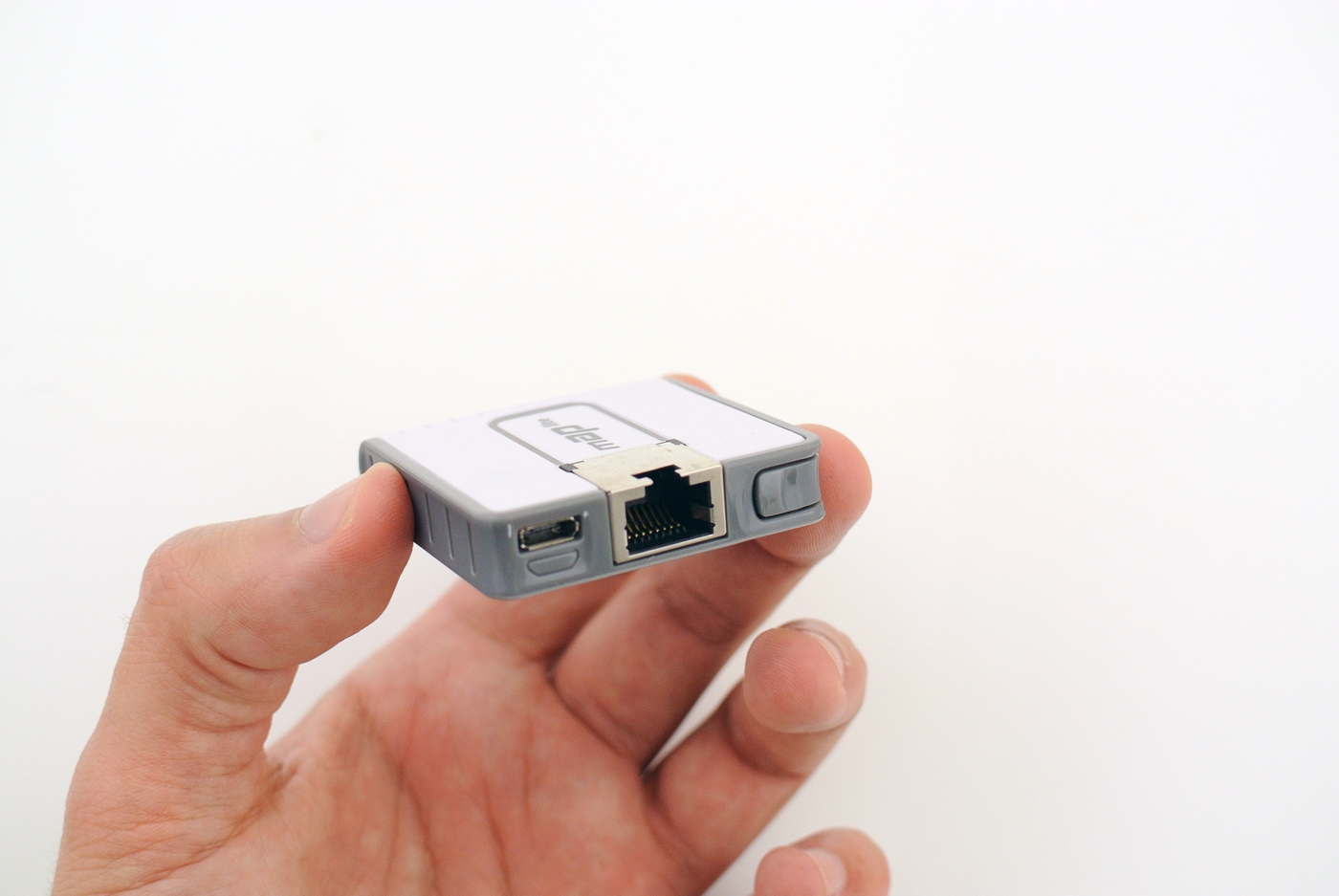

очень маленький RBmAPL-2nD

Рядом с сетевым интерфейсом имеется многофункциональная кнопка WPS / Mode / Reset.

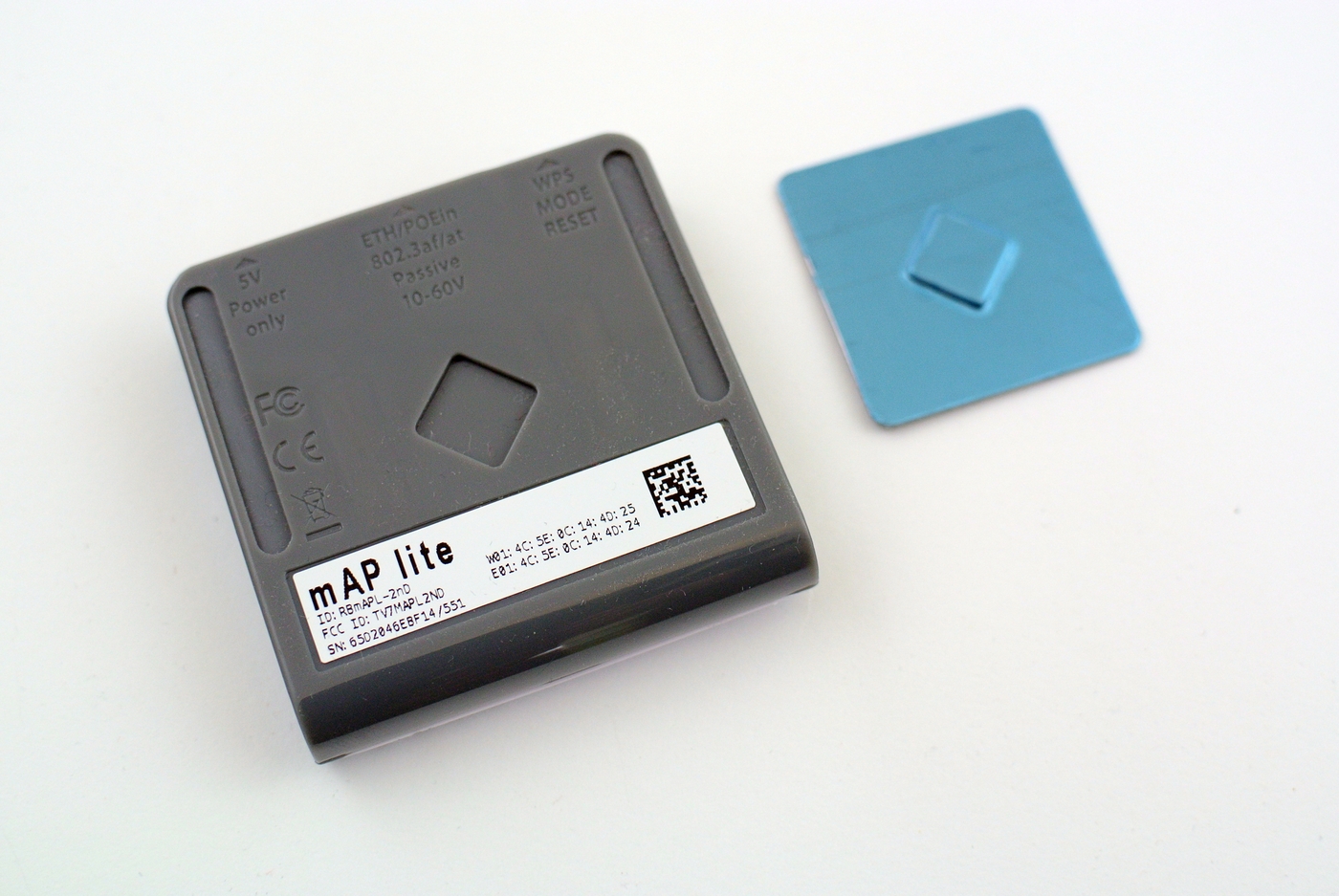

Обратите внимание на ромб на задней панели устройства, это специальное углубление для металлической пластинки, идущей в комплекте. Дело в том, что mAP lite (RBmAPL-2nD) достаточно легкий, поэтому инженеры оснастили его магнитом для крепления на металлическую основу. Если же основа не металлическая – в игру вступает металлическая пластинка, с одной стороны у нее выступающий ромб, для ровной фиксации на mAP lite, с другой стороны приклеен двусторонний скотч.

задняя часть mAP lite

Синее покрытие на пластинке – транспортировочный полиэтилен, препятствующий появлению царапин, после приклеивания пластины, перед использованием, его необходимо снять. Фиксируется mAP lite достаточно надежно, а снимается быстро и легко.

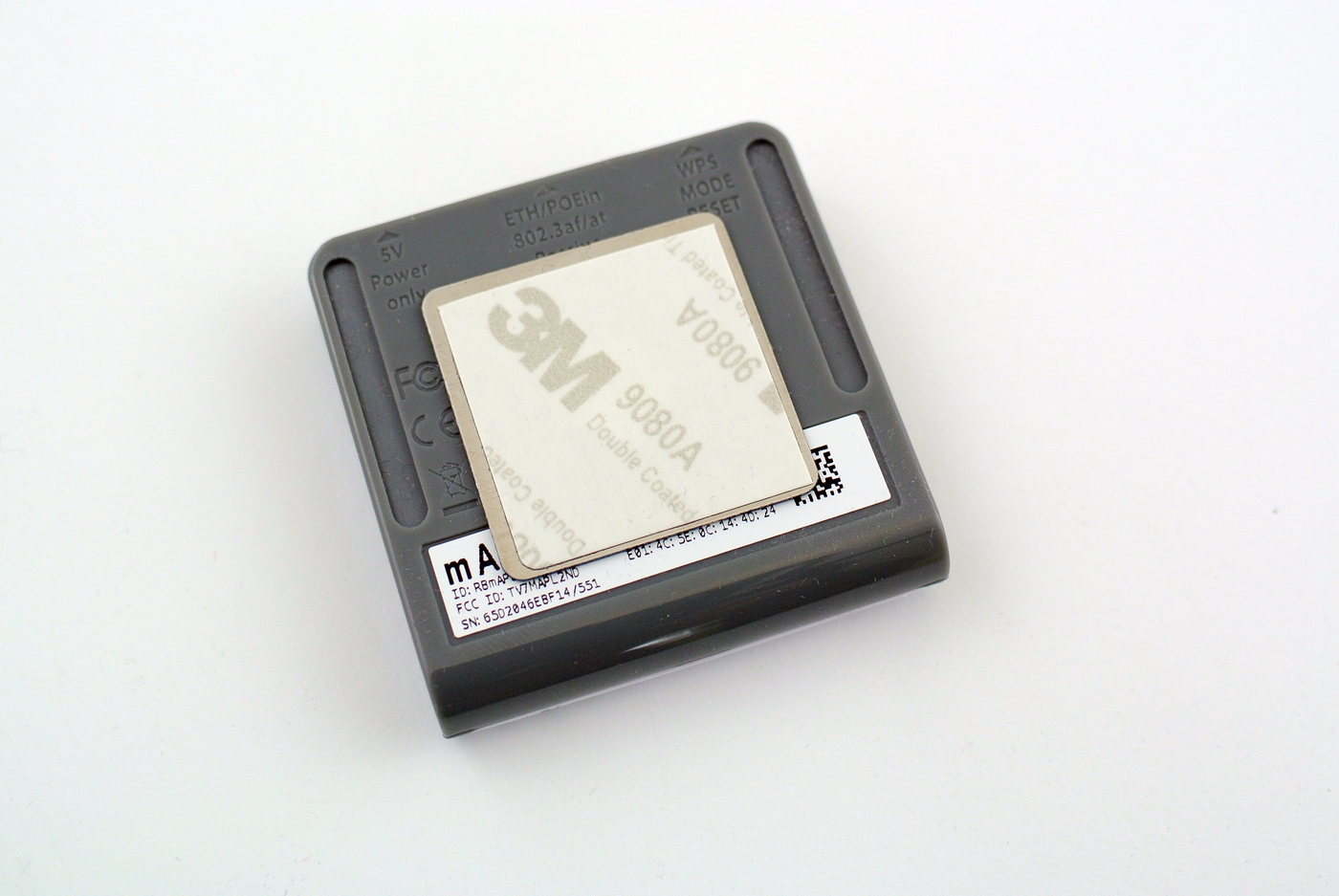

Задняя часть RBmAPL-2nD с надетой пластиной

Аппаратная реализация mAP lite (RBmAPL-2nD)

Для того, чтобы разобрать устройство, потребуются определенные навыки и специальный инструмент, к тому же при разборке можно повредить плату и потерять гарантию. Для тех же, кто интересуется внутренностями новинки, мы специально разобрали mAP lite (RBmAPL-2nD).

Пришло время заглянуть внутрь корпуса.

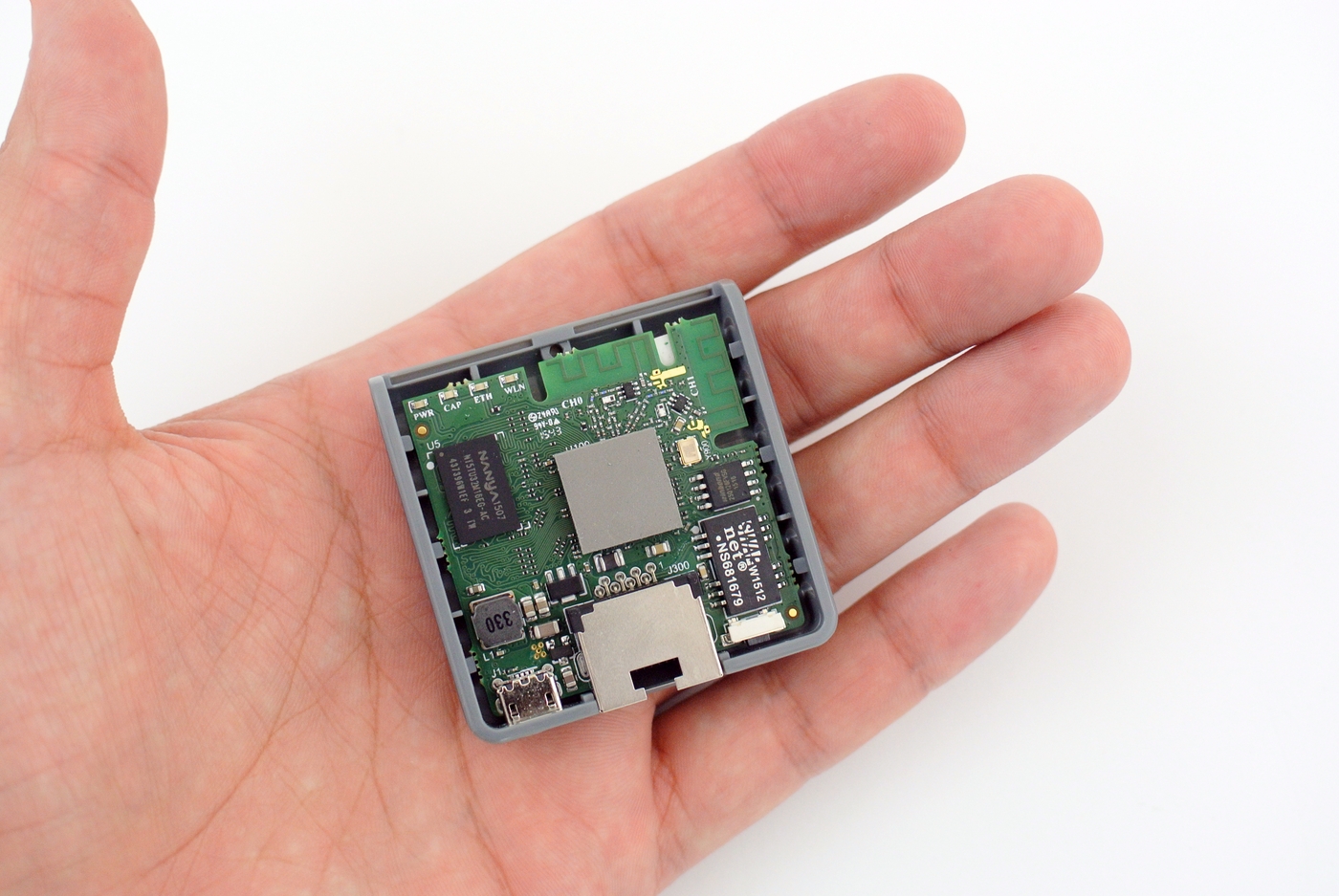

RBmAPL-2nD на руке с открытой крышкой

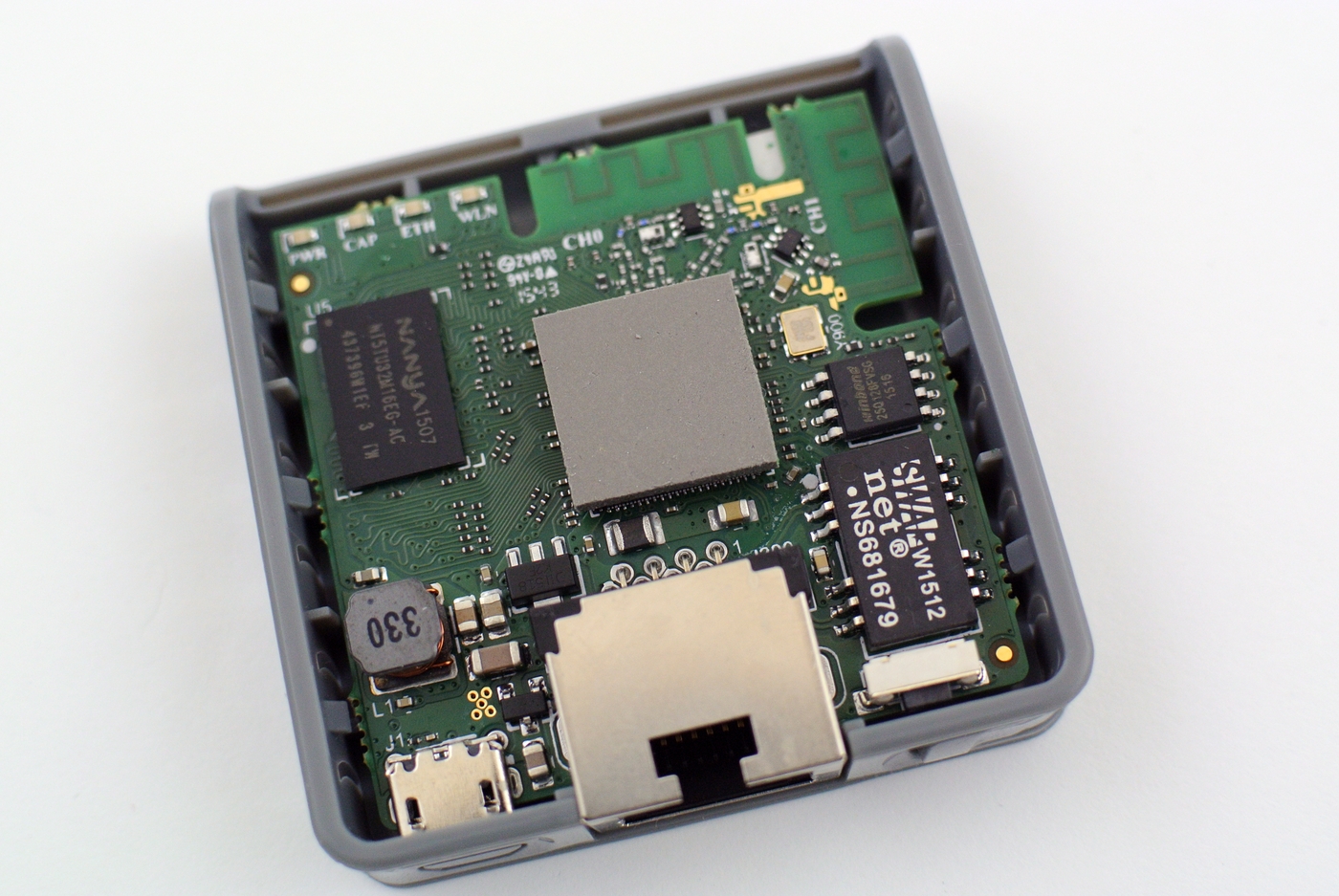

системная плата mAP lite

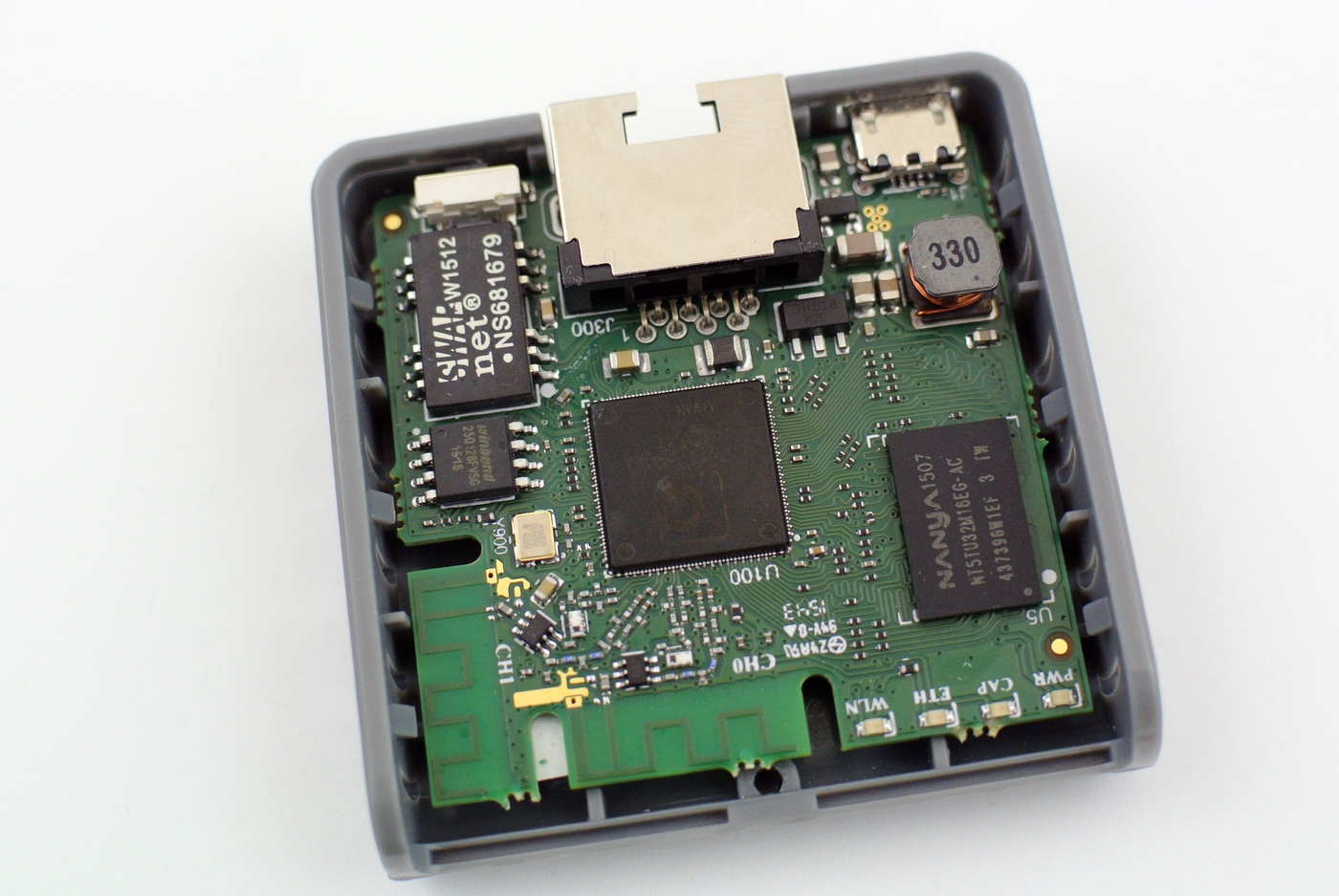

mAP lite с открытой крышкой

Внутренняя часть корпуса используется по-максимуму, свободного места, как такового нет. Сверху на процессор приклеена термопрокладка для улучшения отвода тепла от чипа. С обратной стороны платы в месте пайки процессора установлена терпопрокладка чуть большего размера, которая дополнительно препятствует соприкосновению магнитов с печатной платой, что может привести к замыканию.

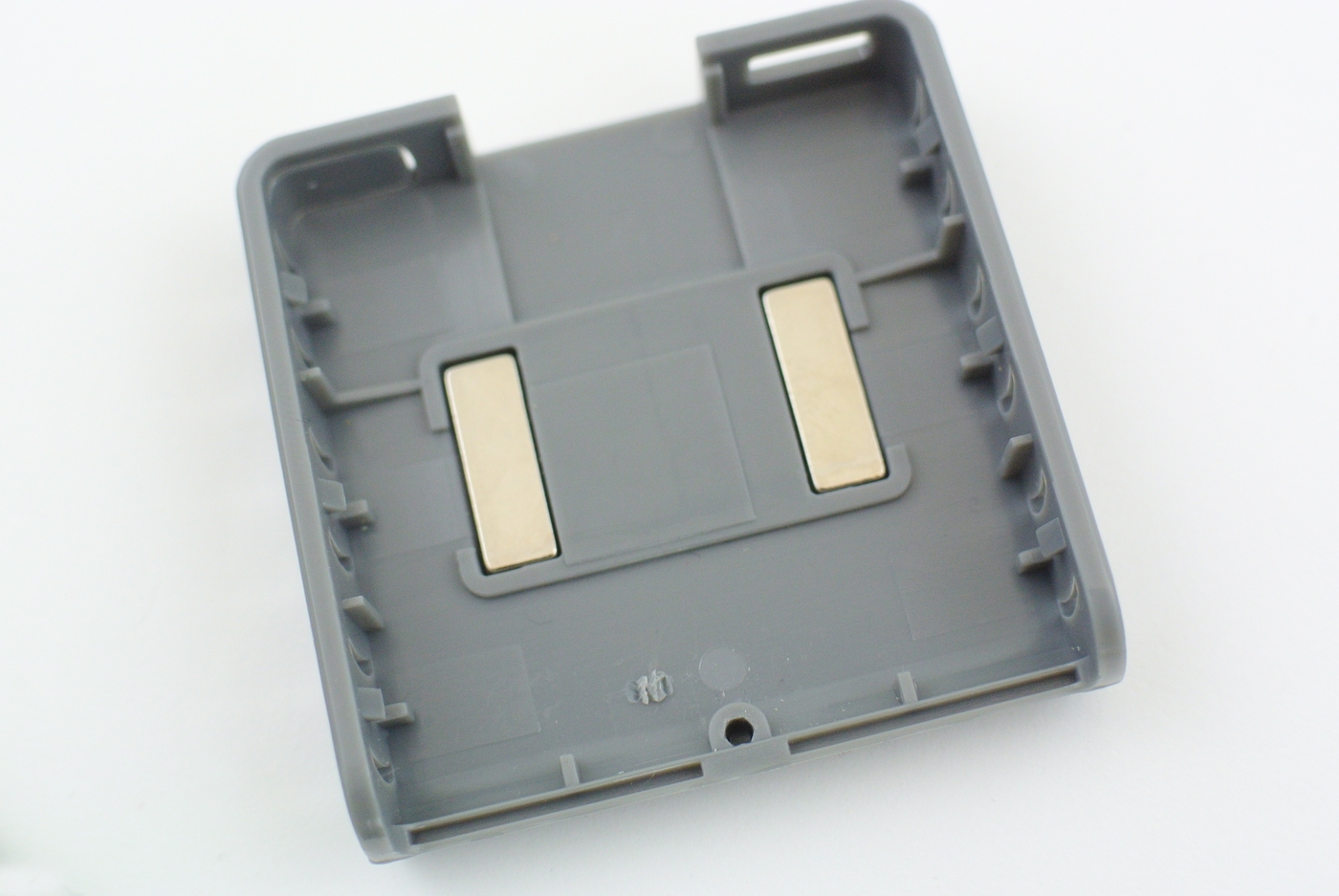

Магниты RBmAPL-2nD

Основой системы является WiSoC-чип Atheros QCA9533 (QCA9533-BL3A, архитектура MIPS 24Kc V7.4) производства Qualcomm с рабочей частотой 650 МГц. Для данного чипа штатной частотой является 560 МГц, поэтому 650 МГц является небольшим заводским разгоном. Повода для беспокойства нет, т.к. другие продукты Mikrotik на QCA9531/9533 имеют аналогичную частоту работы ЦП: hAP lite, hAP lite TC, hAP, wAP, hEX lite, hEX PoE lite, SXT Lite 5 ac, PowerBox.

QCA9531/9533 отличается хорошей производительностью, низким энергопотреблением и тепловыделением. В других решениях с просторным корпусом нагрев процессора практически не ощущается. mAP lite, в свою очередь, имеет компактный корпус, а процессор контактирует с корпусом, поэтому при работе нагрев ощущается. Охарактеризовать его можно как «выше среднего». Учитывая конфигурацию устройства (всего 1 сетевой порт), частоту процессора можно смело понижать до 550 МГц через Winbox, нагрев чипа будет ниже, а на производительности практически не отразится.

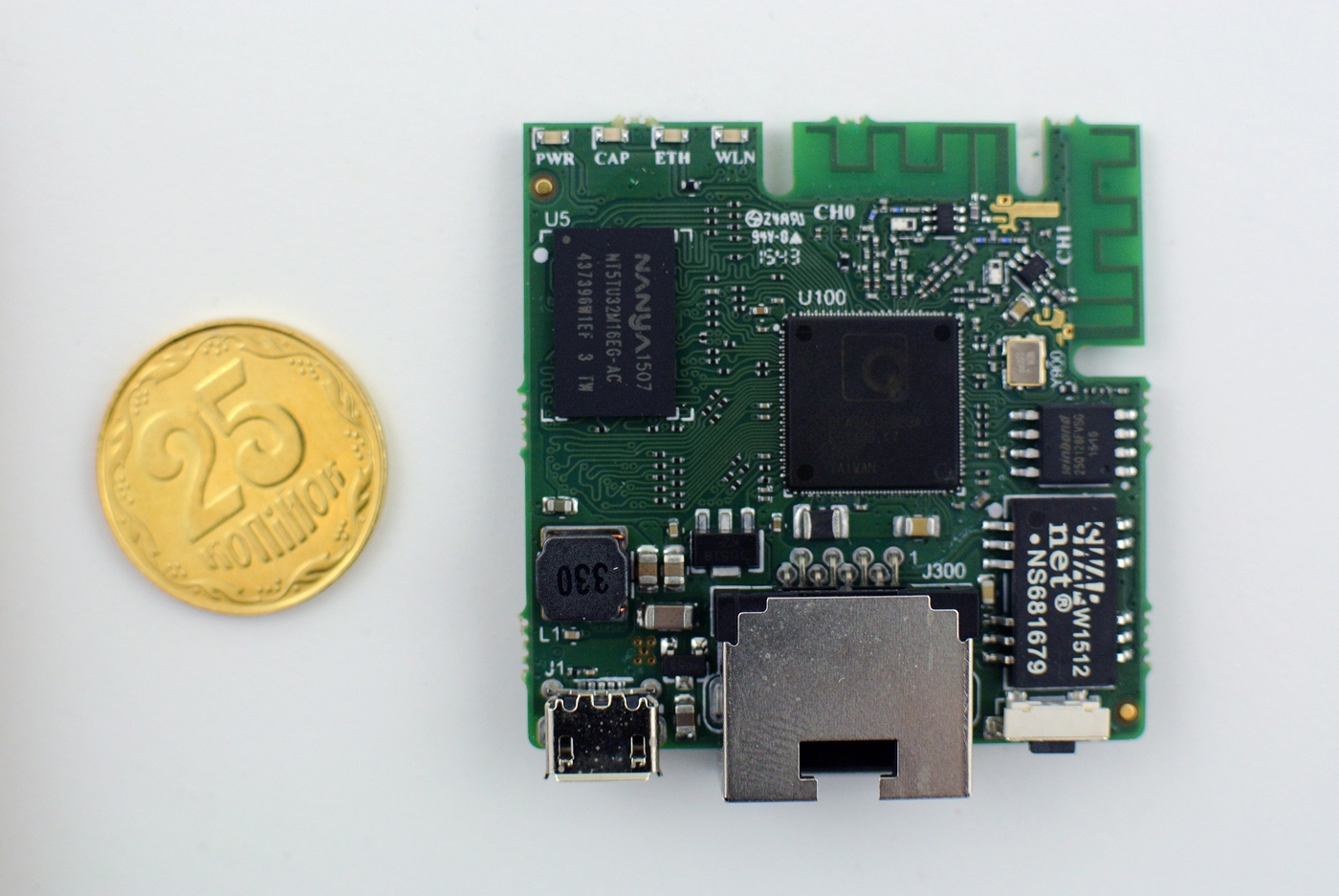

О размерах PCB-платы RBmAPL-2nD вы можете посудить сами, взглянув на фото ниже:

Маленькие размеры системной платы mAP lite

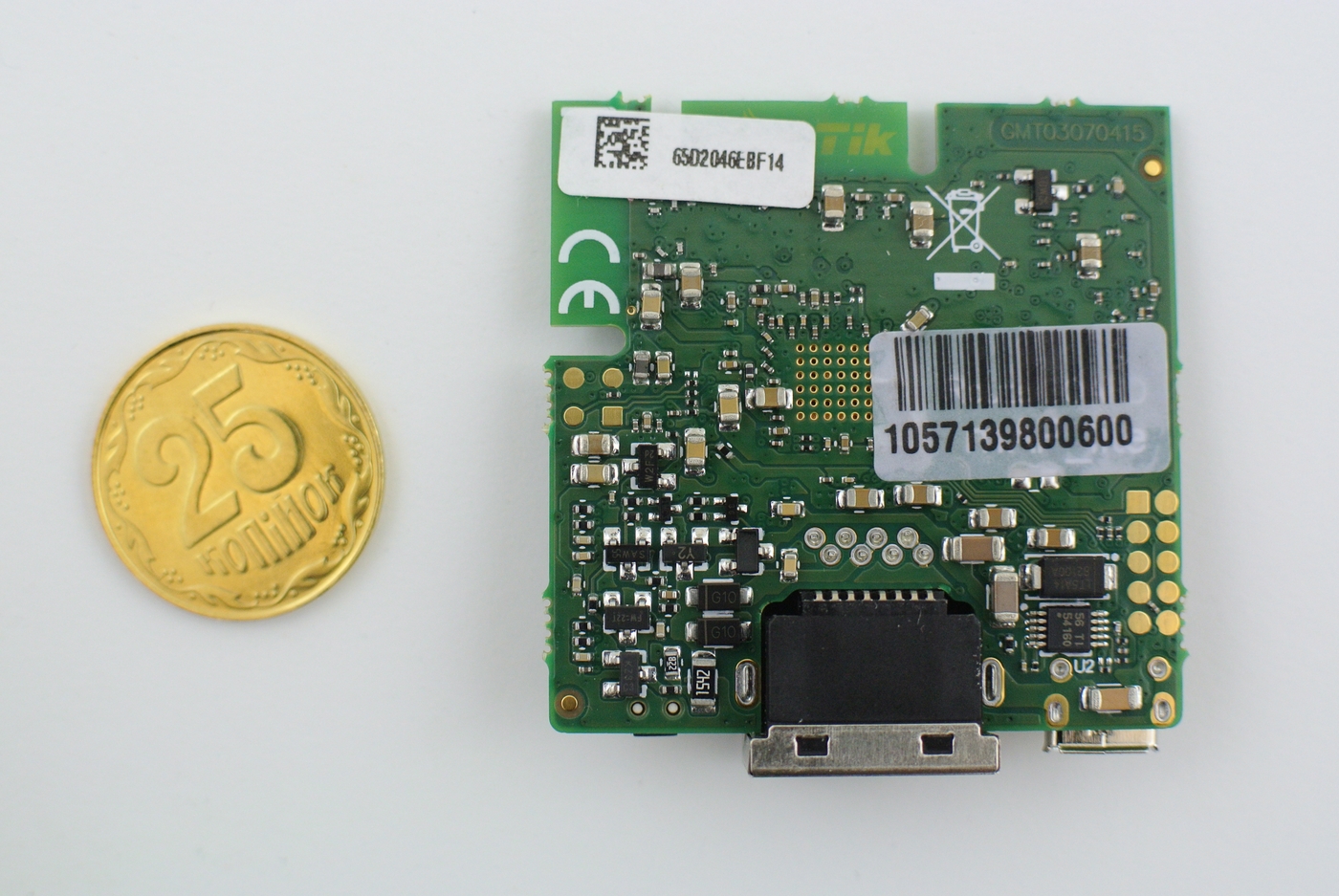

Маленькие размеры системной платы RBmAPL-2nD

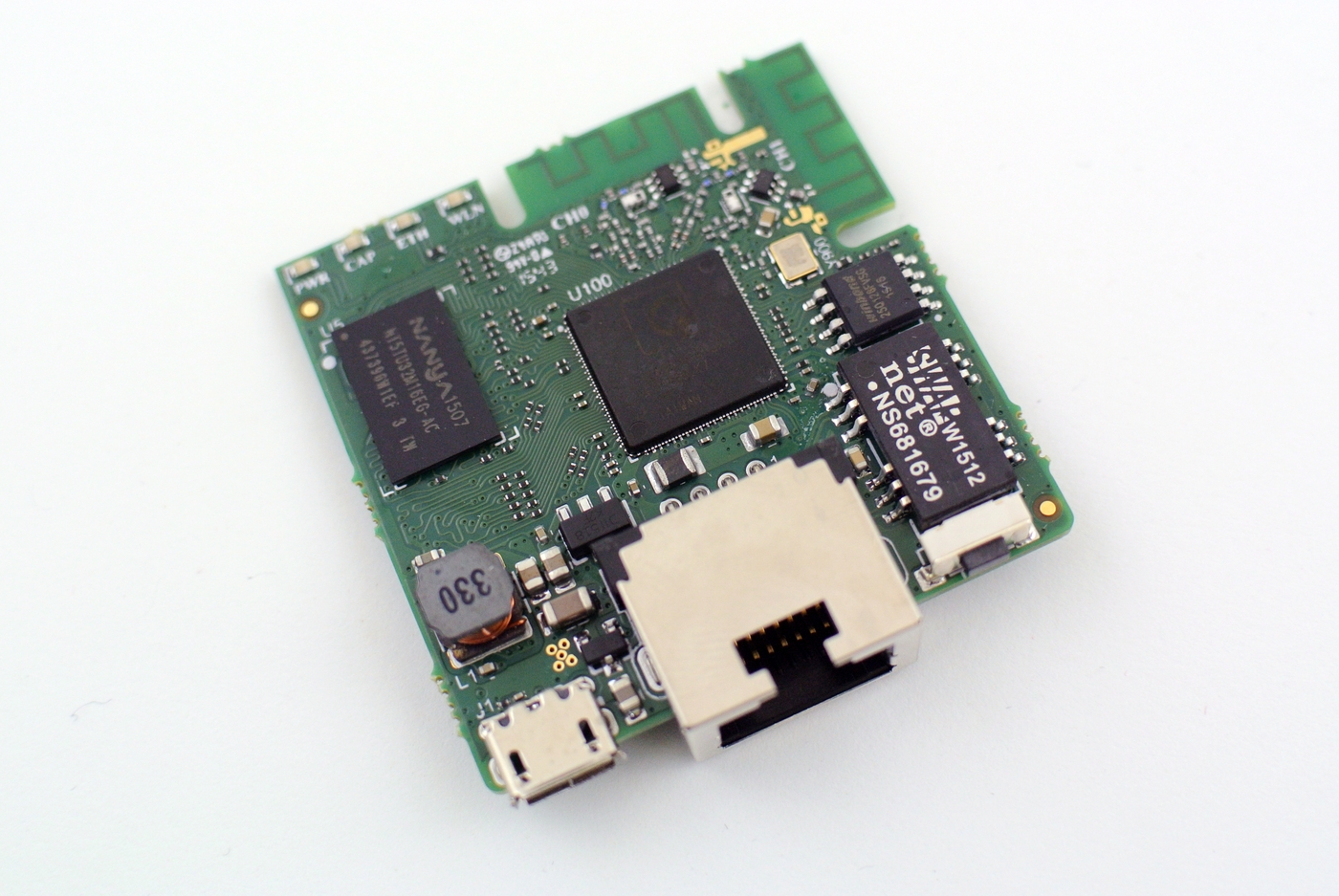

Крошечная системная плата mAP lite

Объем оперативной памяти составляет 64 Мбайт (чип Nanya NT5TU32M16EG-AC, 512 Мбит, DDR2-800 SDRAM), что непривычно много для устройства с таким позиционированием. Постоянная память имеет объем 16 Мбайт (чип Winbond 25Q128FVSG, 128 Мбит, Flash), что является устоявшимся стандартом для практически всех устройств нижнего и среднего ценового сегмента.

Обе антенны внутренние, реализованы путем вытравливания на плате, согласно официальному Datasheet, коэффициент усиления 1.5 дБи. В целом, техническая реализация вызывает приятные впечатления.

Первое включение mAP lite, режимы работы

В нашей тестовой конфигурации mAP lite был подключен кабелем к 5-му порту маршрутизатора Mikrotik RB951Ui-2HnD, т.е. точка доступа была запитана по классическому Passive PoE.

Первое включение mAP lit

После включения появилась открытая беспроводная сеть MikroTik-XXXXXX, к ней и необходимо подключаться для настройки точки доступа.

Настройки точки доступа RBmAPL-2nD

По-умолчанию, устройства на RouterOS имеют локальный IP 192.168.88.1, логин admin, пароль пустой. Первым делом следует обновиться до последней версии RouterOS, на момент написания обзора это версия 6.34.1. Для новых устройств часто выходят обновления, наша модель не исключение.

mAP lite - тесты

Настройки по-умолчанию предполагают автоматический выбор канала и поддержку всех стандартов 802.11 b/g/n. Для проведения тестов канал выбирается вручную, а тип безопасности с Open меняется на WPA2 + AES.

обновление RBmAPL-2nD

Устройство работает под управлением RouterOS с 4-м уровнем лицензии, поэтому обеспечивает высокую гибкость настроек. Помимо двух стандартных режимов Router (маршрутизатор) и Bridge (мост), в панели быстрой настройки QuickSet доступно целых 5 режимов работы.

QuickSet доступно целых 5 режимов работы

По-умолчанию используется режим WISP AP – режим точки доступа с расширенными настройками, присутствует также режим Home AP – режим упрощенной настройки AP. Для использования совместно с контроллером CAPsMAN предусмотрен режим CAP (управляемая точка доступа), что делает mAP lite Mikrotik одним из самых доступных на рынке решений для построения беспроводной сети в отельных номерах.

Для подключения к удаленной беспроводной сети предусмотрен режим CPE. Последний режим достаточно неожиданный – PTP Bridge, т.е. режим создания беспроводного моста между двумя устройствами.

Тестирование mAP lite

Как уже говорилось ранее, mAP lite был изначально подключен к RB951Ui-2HnD (5-й порт с PoE Out). В локальной сети RB951 (подсеть 106.0/24) находился ПК, подключенный по витой паре, на нем же был запущен сервер JPerf. К беспроводной сети mAP lite (подсеть 88.0/24) был подключен второй ПК с внешним адаптером Netis WF2190 (чип Realtek 8812AU, внешние антенны, MIMO 2x2:2).

Таким образом, при установлении связи между ПК1 и ПК2 задействуется беспроводной модуль, а трафик идет между локальной и внешней сетью (WLAN/LAN <=> WAN), т.е. идет маршрутизация траффика (роутинг).

тест маршрутизации траффика (роутинг)

тест маршрутизации траффика (роутинг) mAP lite

При обмене пакетами TCP, максимальная скорость в среднем составила 93-94 Мбит/сек (оба ПК в одном помещении), загрузка процессора составила в среднем 30%. Как видите, запас по процессору имеется достаточно большой.

обмене пакетами TCP на RBmAPL-2nD

обмене пакетами TCP на mAP lite

При обмене пакетами UDP, скорость достигла в среднем 115 Мбит, что впрочем, не удивительно т.к. этот протокол имеет особенности, а беспроводная сеть поддерживает канальную скорость 300 Мбит/сек. Для третьего теста, mAP lite и подключенный к нему ПК, были разнесены на некоторое расстояние, если быть точнее – на 8-9 метров. Кроме этого, между ними находились 3 стены: первая капитальная из кирпича, вторая 1 кирпич, третья гипсовая.

обмен пакетами UDP на RBmAPL-2nD

обмен пакетами UDP на mAP lite

Наличие препятствий и помех – проблема всех точек доступа без исключения. Общая скорость снизилась до уровня 25-40 Мбит/сек. При работе с обычными ноутбуками, скорость будет ниже, т.к. для теста мы использовали мощный внешний USB-адаптер.

В четвертом тесте оба ПК находились в одном помещении, но уже оба были подключены к беспроводной сети mAP lite.

тест беспроводной сети mAP lite

тест беспроводной сети RBmAPL-2nD

Средняя скорость в такой конфигурации – 44 Мбит. Скорость будет меняться, если оба ПК будут вне видимости друг друга (в настройках беспроводного модуля рекомендуется включить опцию «RTS CTS»).

В заключение

Инженерам Mikrotik в который раз удалось представить интересный продукт. mAP lite отличается демократичной ценой и хорошим набором возможностей. Как его использовать – решать вам, ведь несмотря на свои размеры, этот малыш оборудован хорошим процессором и работает под управлением RouterOS Level 4, что открывает широкие возможности по конфигурированию. Перечень возможностей мы уже перечислили выше. Уже сейчас можно говорить о том, что mAP lite – один из лучших бюджетных продуктов компании, на уровне с hAP lite.

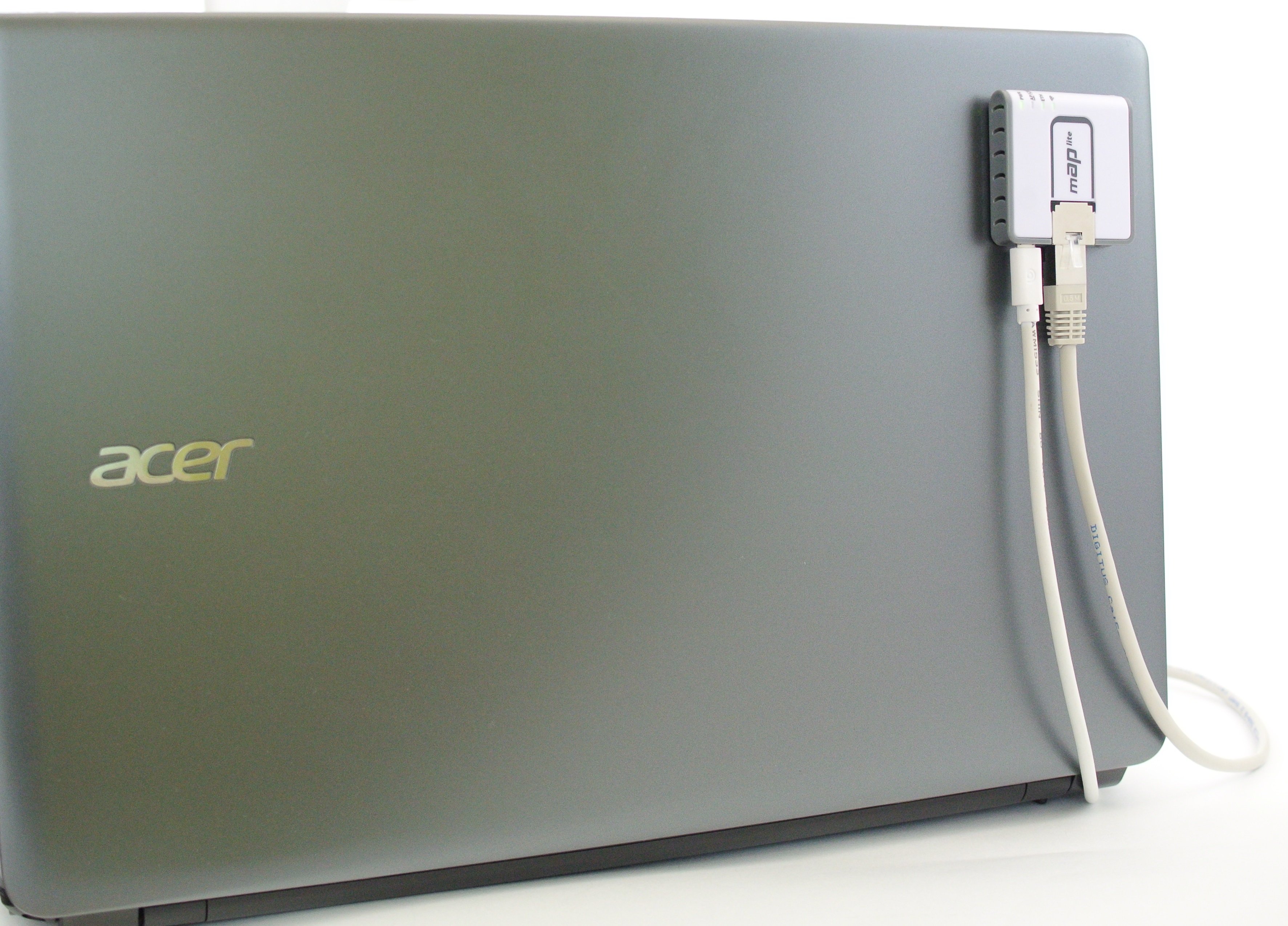

mAP lite примагниченный к ноутбуку
