Обзор и тестирование hAP ac lite (RB952Ui-5ac2nD): первое устройство Mikrotik с поддержкой Dual-Band

В первом квартале 2015-го компания Mikrotik анонсировала выход маршрутизатора hAP lite, а также огласила свои планы по расширению модельного ряда hAP. Согласно презентации, в третьем квартале мы должны были увидеть hAP, hAP ac lite и hAP ac. Впрочем, в третьем квартале мы так и не дождались всех этих моделей, за исключением hAP.

В сегодняшнем обзоре у нас побывает долгожданный hAP ac lite – первый маршрутизатор компании с поддержкой Dual-Band. Перед тем, как приступить к непосредственному обзору новинки, давайте сравним все модели hAP между собой.

  hAP lite hAP hAP ac lite hAP ac
Сетевых портов 4 5 5+1
Скорость 100 Мбит 1 Гбит
Процессор 650 МГц, QCA9531 720 МГц
ОЗУ 32 Мбайт 64 Мбайт неизвестно
PoE In - есть (1)
PoE Out - есть (1)
Поддержка 2,4 ГГц есть есть (HP)
Каналов MIMO (2,4 ГГц) 2
Поддержка 5 ГГц - есть есть (HP)
Каналов MIMO (5 ГГц) - 1 3
Поддержка USB - есть (1)
Поддержка SFP - есть (1)

hAP lite (RB941-2nD) – самая доступная модель на рынке, несмотря на это она оснащена производительным процессором, что позволяет ей без проблем справлять с каналом в 100 Мбит. Производительность IPSec достаточно низка, что вполне ожидаемо для домашнего решения начального уровня.

В третьем квартале 2015-го была представлена базовая модель hAP (RB951Ui-2nD). Благодаря увеличению количества сетевых интерфейсов, а также объема оперативной памяти, производительность удалось повысить до 30%. Также добавилась поддержка PoE и USB. Все это делает hAP отличным кандидатом на роль современного домашнего маршрутизатора.

В первом квартале 2016-го был представлен hAP ac lite (RB952Ui-5ac2nD), причем сама компания не сильно акцентировала на этом внимание, хотя изначально, hAP ac lite является первым решением компании с поддержкой одновременной работы в сетях 2.4 и 5 ГГц. Что же в нем нового? Единственное отличие от предшественника – поддержка работы в сетях 5 ГГц.

hAP ac официально еще не представлен, так что объем оперативной памяти неизвестен, как и модель процессора. Судя по всему, объем оперативной памяти составит 128 Мбайт. Учитывая заявленную тактовую частоту в 720 МГц можно предположить, что это будет QCA9556, применяемый в RB750Gr2 (hEX). Количество MIMO-каналов в диапазоне 5 ГГц будет увеличено до 3-х. Все радиотракты будут иметь высокую мощность. Также добавится слот SFP, для подключения оптики. Таким образом, hAP ac должен стать флагманом домашней линейки, заменив RB951G-2HnD. Дата анонса hAP ac на текущий момент, неизвестна. С абсолютной уверенностью можно сказать, чем быстрее компания анонсирует флагмана – тем лучше.

Неторопливость Mikrotik сыграла с ней злую шутку. Дело в том, что в конце первого квартала 2015-го, компания Qualcomm анонсировала технологию MU-MIMO, а вместе с ней и парочку новых чипов, среди которых QCA9980, QCA9982, QCA9990 и QCA992. Стандартная технология MIMO работает в режиме Single-User, т.е. работает в однопоточном режиме и в конкретный момент времени работает только с 1 клиентом. Новая технология MU-MIMO привносит в сети Wi-Fi многопоточность, позволяя делить клиентов на группы и работать с этими группами одновременно (Multi-User). Такая реализация позволяет существенно повысить пропускную способность беспроводной сети. Для флагманского решения вполне логично было применить передовую технологию MU-MIMO и реализовать по 3 канала MIMO в каждом частотном диапазоне. Что ж, инженерам Mikrotik будет, чем заняться, а сейчас вернемся к обзору героя сегодняшнего обзора.

Комплект поставки, внешнее исполнение hAP ac lite


hAP ac lite - в закрытой коробке, поставка

Новинка не стала нарушать каноны Mikrotik, здесь вполне привычная коробка, а помимо маршрутизатора и адаптера питания больше ничего нет. Переплачивать на листовки не хочется, а вот качественный патч-корд в комплекте хотелось бы видеть, ведь далеко не каждый домашний пользователь имеет в своем распоряжении лишний кабель.

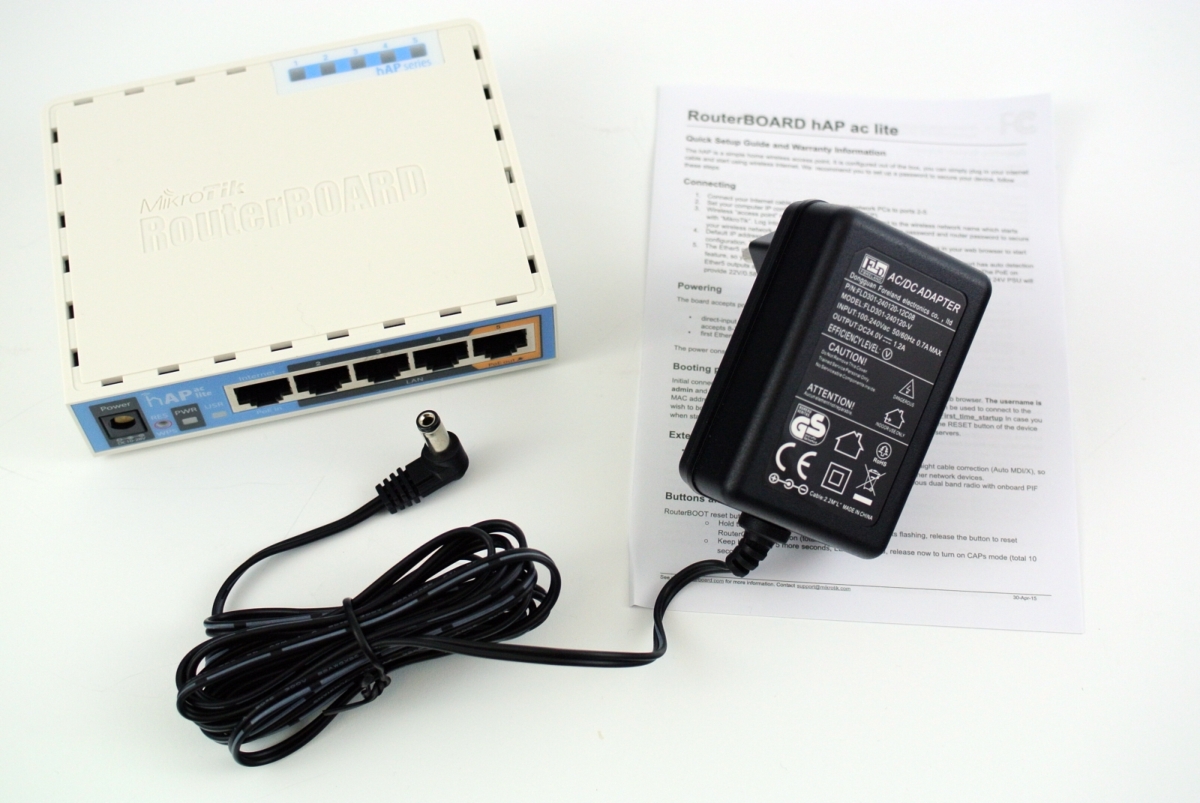

hAP ac lite - комплектация

Это же утверждение актуально и для тех пользователей, кто впервые устанавливает роутер у себя дома. Позиционируя маршрутизатор на домашнего пользователя, этот факт необходимо учитывать.

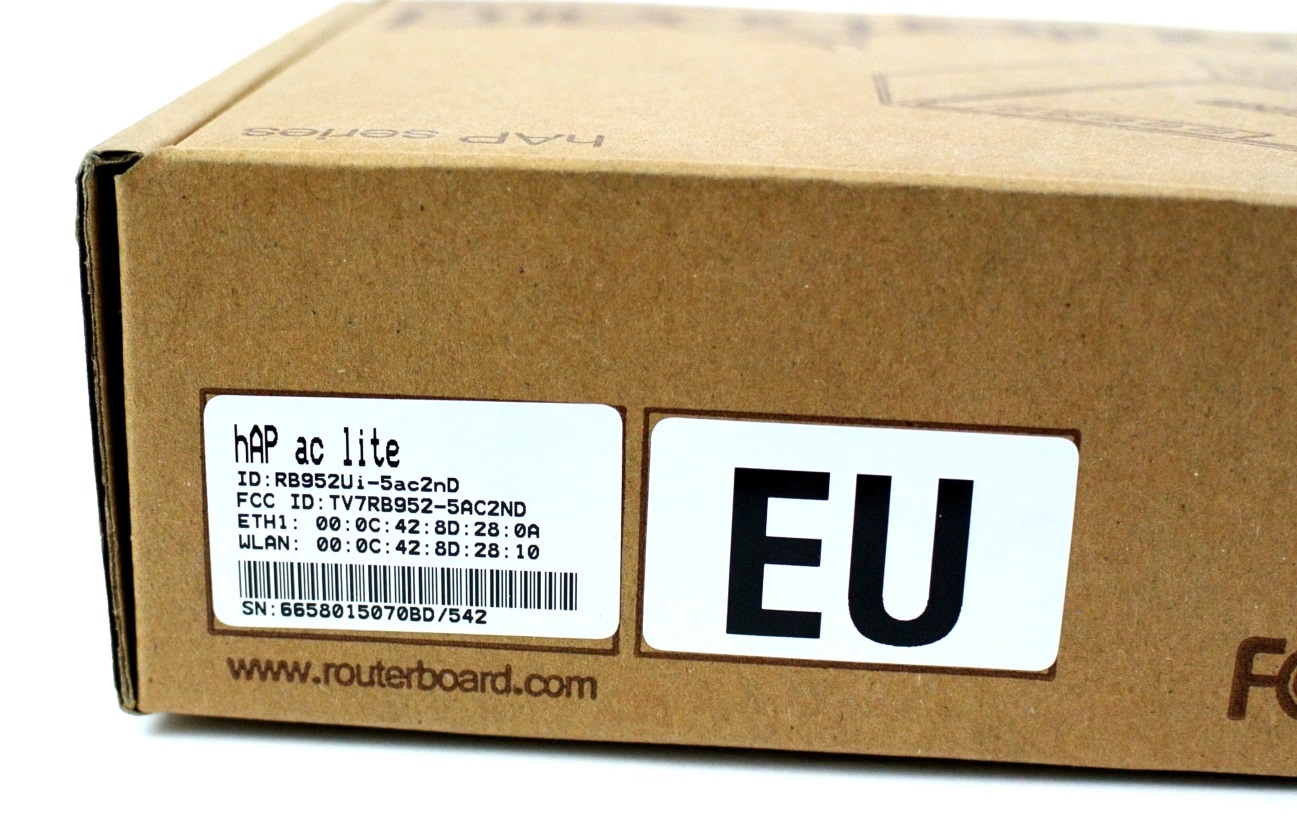

hAP ac lite - серийные номера

Вместо листовки, на  80% состоящей из ненужной домашнему пользователю информацией, следовало бы добавить листовку с простой пошаговой инструкцией по первому включению (Step-by-Step), дополнительно добавив в неё ссылки на руководства по конфигурированию. Не помешало бы в комплект добавить трафарет для настенного крепления.

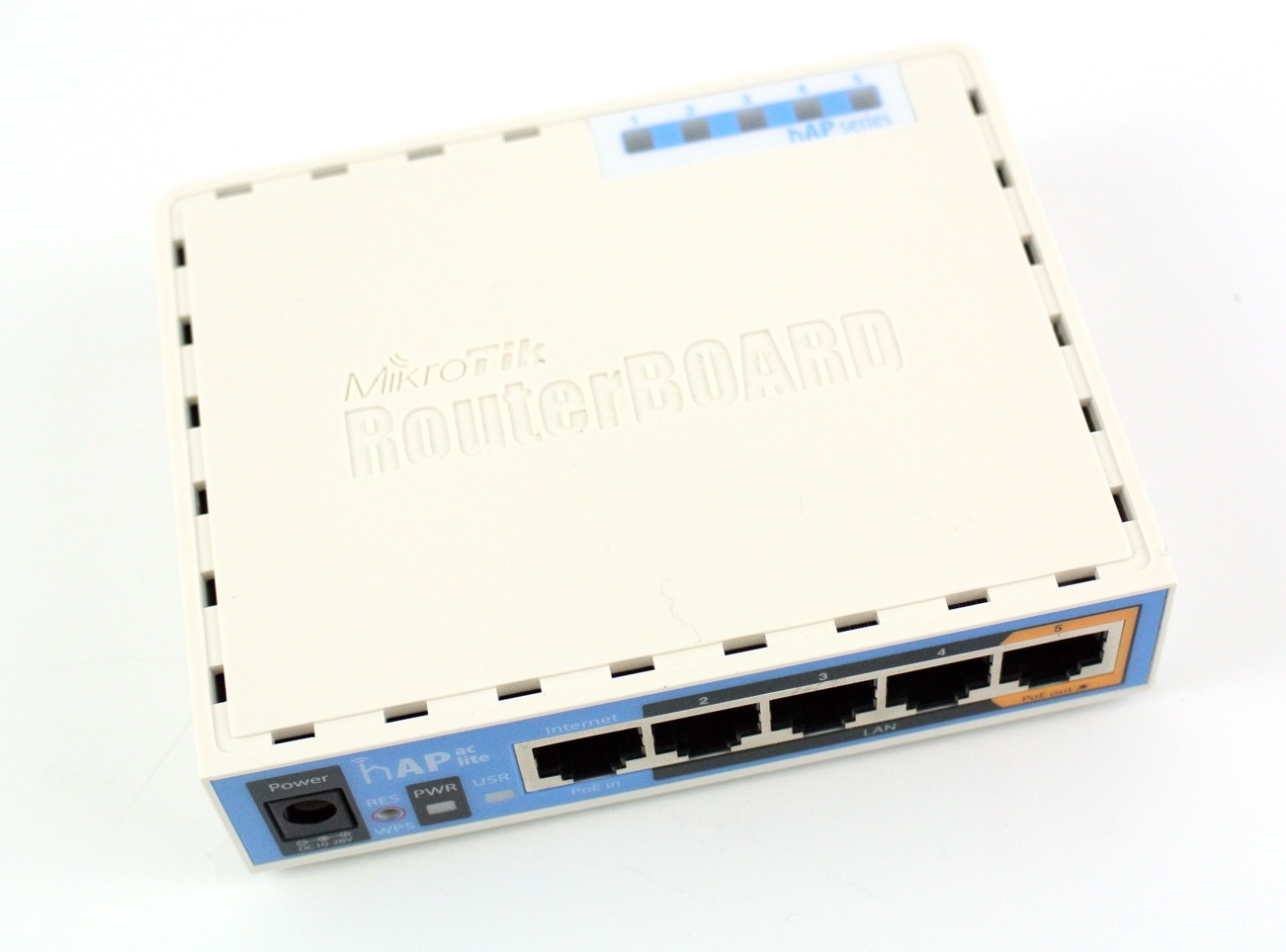

hAP ac lite - вид маршрутизатора сверху

Размеры hAP ac lite сопоставимы с hAP lite, что позволяет установить маршрутизатор практически в любом месте. По сути, этот тот же корпус. Изменения коснулись индикаторов, теперь они располагаются на верхней части корпуса. Такое расположение более удобное, т.к. кабели не перекрывают индикацию.

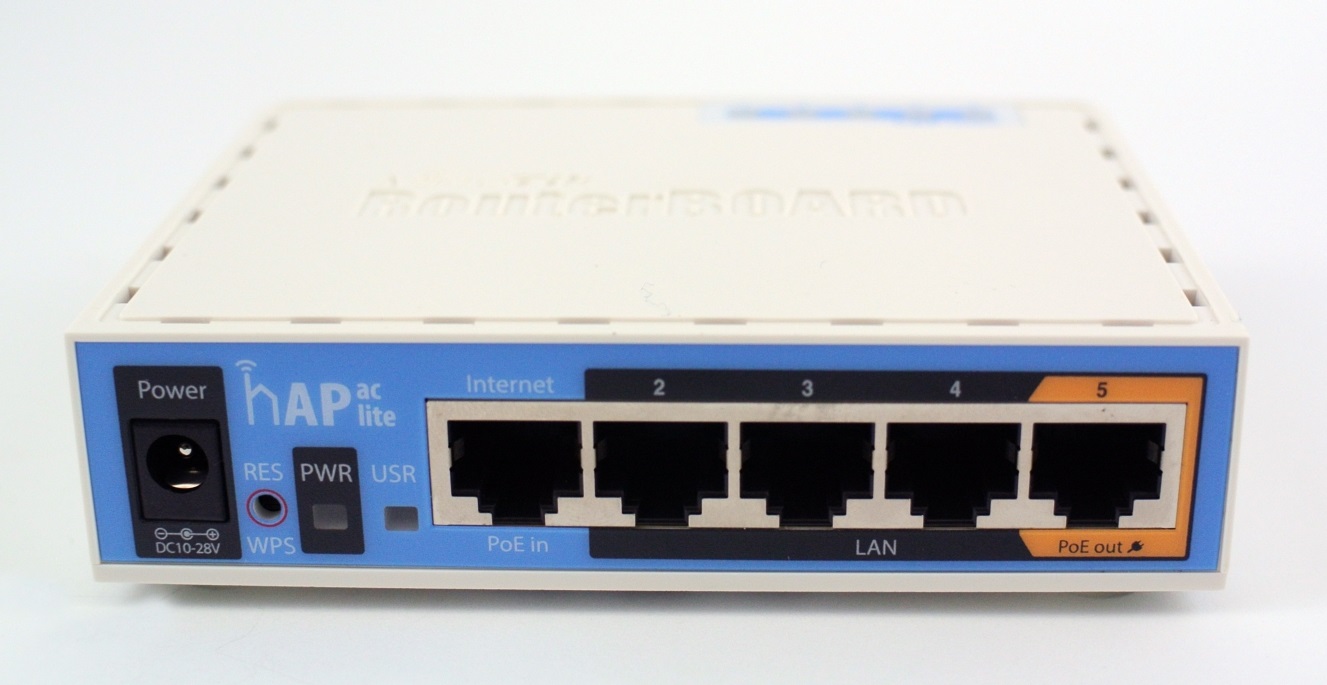

hAP ac lite - вид на порты

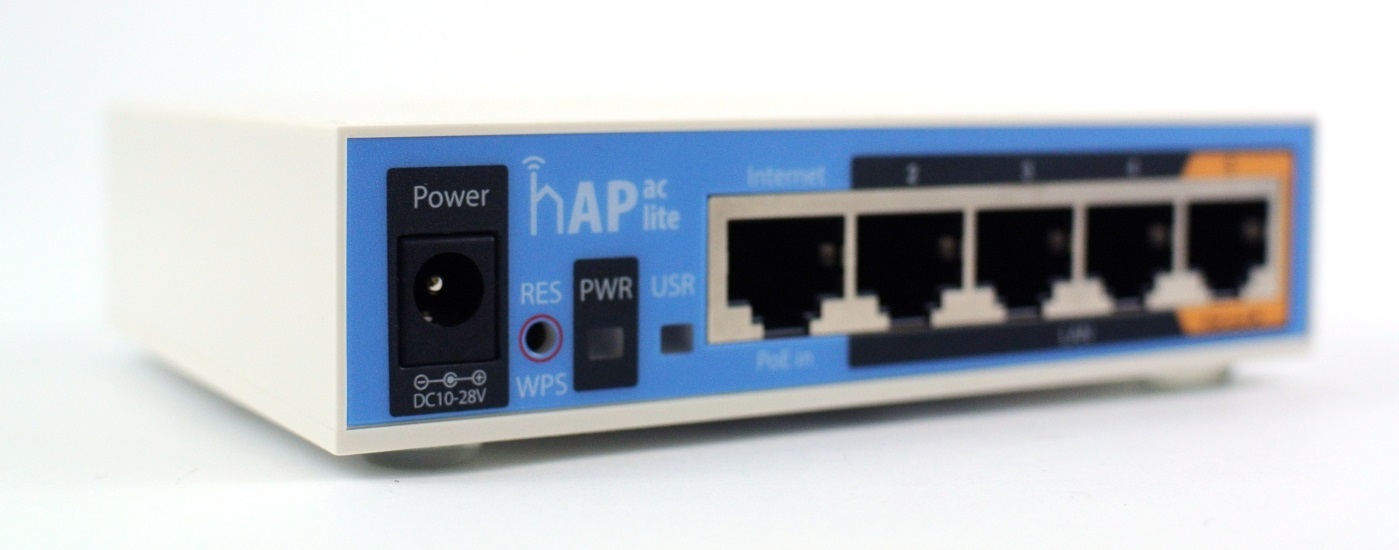

hAP ac lite - вид на переднюю часть

Вместо разъема microUSB здесь уже полноценный DC-джек. Устройство поддерживает входящее напряжение от 10-30 вольт, впрочем стандартным напряжением является 24В, особенно если предполагается питать другие устройства по PoE. Благодаря поддержке PoE In  на первом порту, устройство можно запитать удаленно, на последнем 5-м порту поддерживается PoE Out, что позволит запитать, к примеру, внешнюю точку доступа.

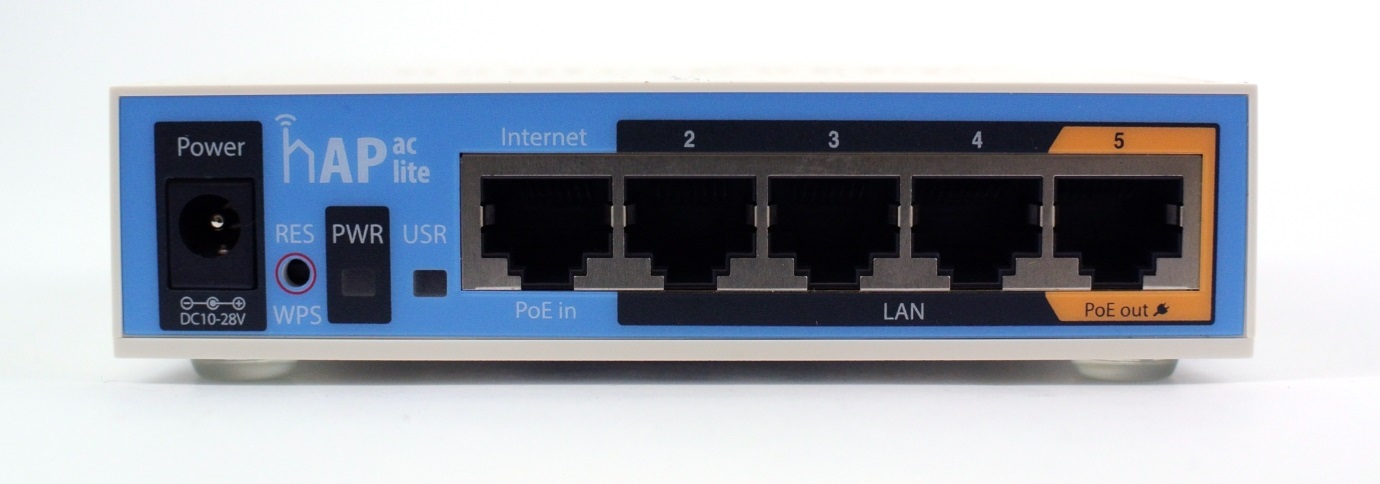

hAP ac lite - передняя панель с портами

Максимальный уровень энергопотребления, в сравнении с обычной lite-версией возрос существенно – с 3 до 8 Вт, впрочем, это не такая уж и высокая цифра.

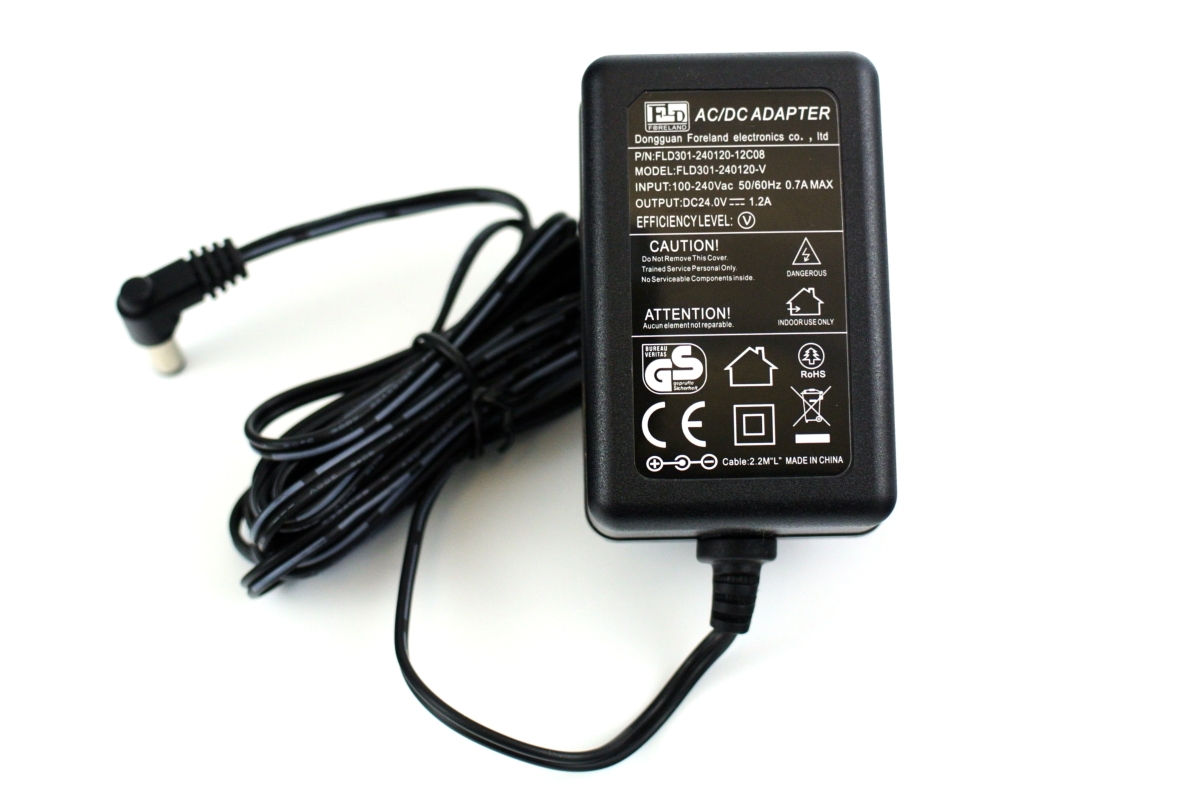

hAP ac lite - блок питания, идет в комплекте

В комплекте поставляется блок питания 24В 1.2А, которого с головой хватает не только для питания самого устройства, но и для полноценной работы PoE Out. Максимальный выходной ток может достигать 500 мА, что позволяет питать устройства с энергопотреблением до 12 Вт (24В х 0.5А).

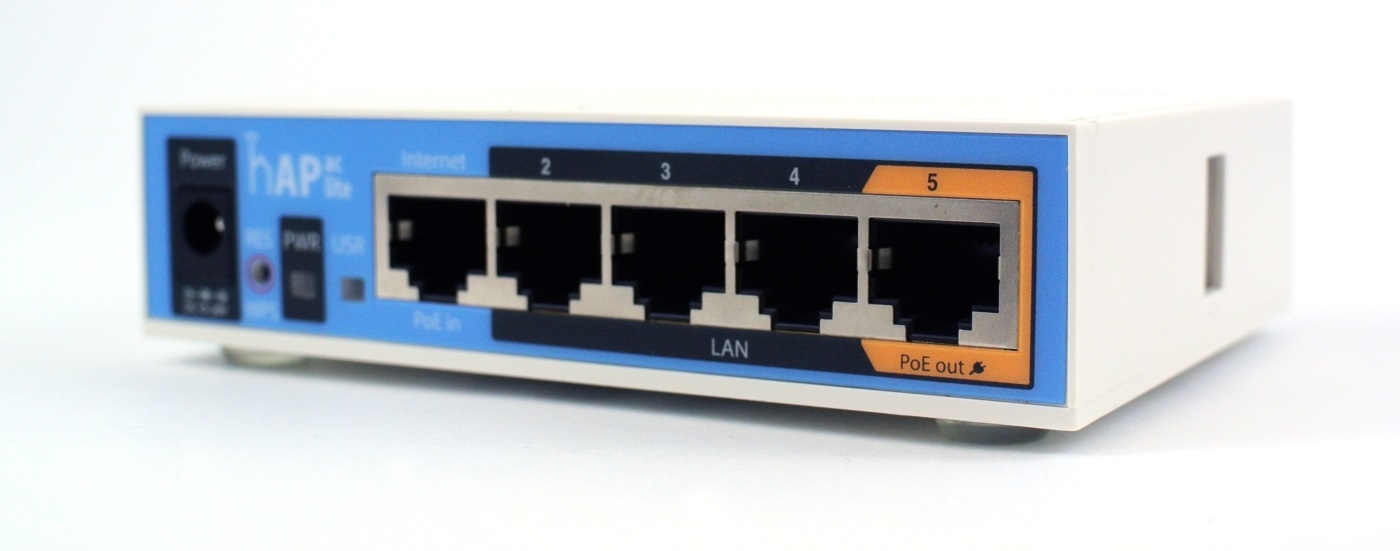

hAP ac lite - передняя и боковая панель, с разъемом для ЮСБ

Порт USB вынесен на правый борт корпуса, решение достаточно стандартное для большинства маршрутизаторов, впрочем, это накладывает некоторые ограничения, ведь в случае использования разъема USB, необходимо обеспечить свободный доступ к маршрутизатору с правой стороны.

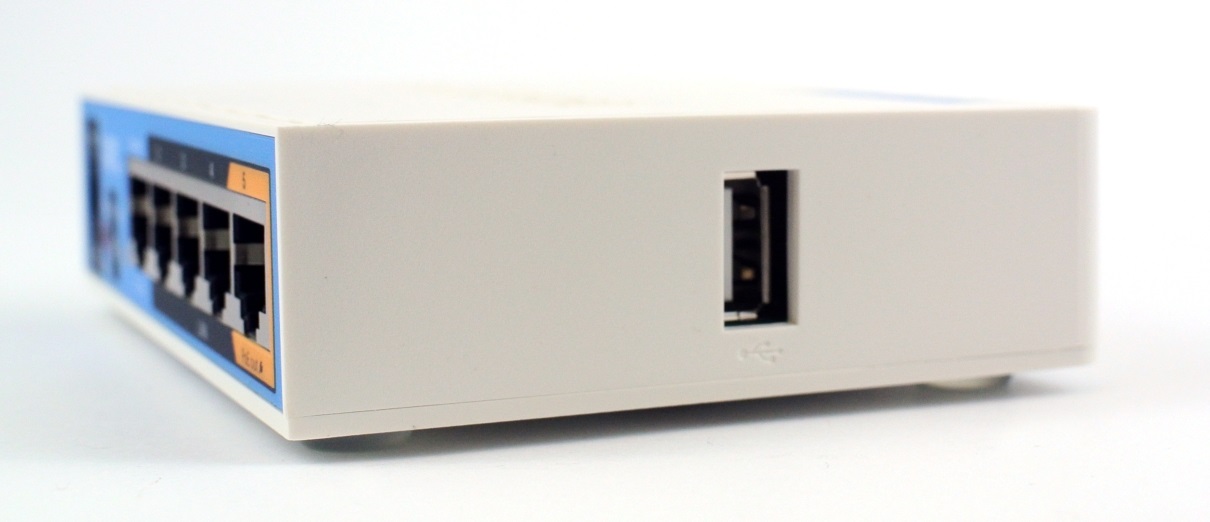

hAP ac lite - боковая панель с разъемом под ЮСБ

При текущей компоновке, на передней части для него места не нашлось. Если бы инженеры вынесли вспомогательные индикаторы Power и USR на верхнюю панель к остальным индикаторам, порт USB с легкостью уместился бы рядом с сетевыми интерфейсами.

Аппаратная реализация

По части аппаратной реализации, hAP ac lite – совершенно новая PCB, которая сильно отличается от используемой в RB941-2nD. Основой устройства является процессора Qualcomm Atheros QCA9531 (MIPS 24Kc) с рабочей частотой в 650 МГц. Данный процессор ранее мы уже встречали в других моделях: RB941-2nD (hAP lite), RB951Ui-2nD (hAP), RB750r2 (hEX lite), RB750UPr2 (hEX PoE lite), RB750P-PB (PowerBox) и RBSXT5HacD2n (SXT Lite5 ac).

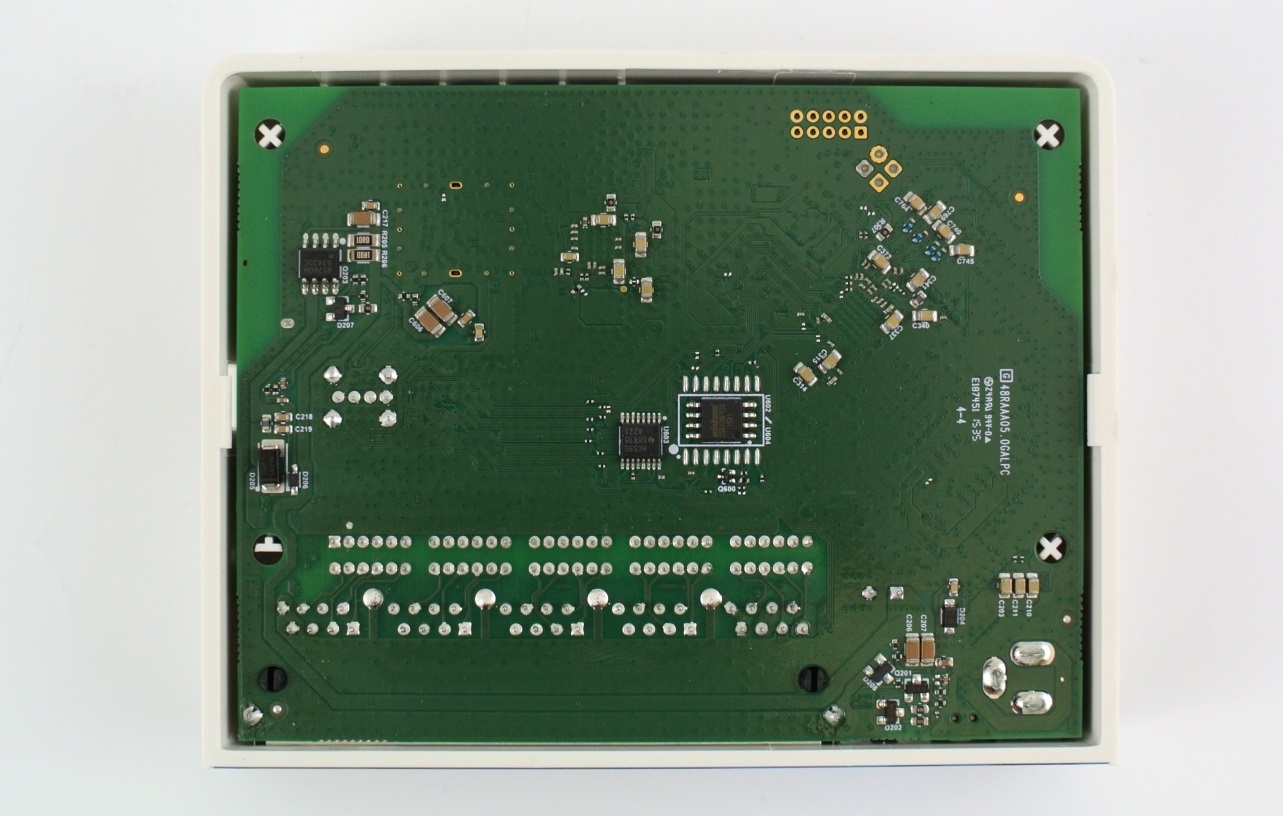

hAP ac lite - системная плата

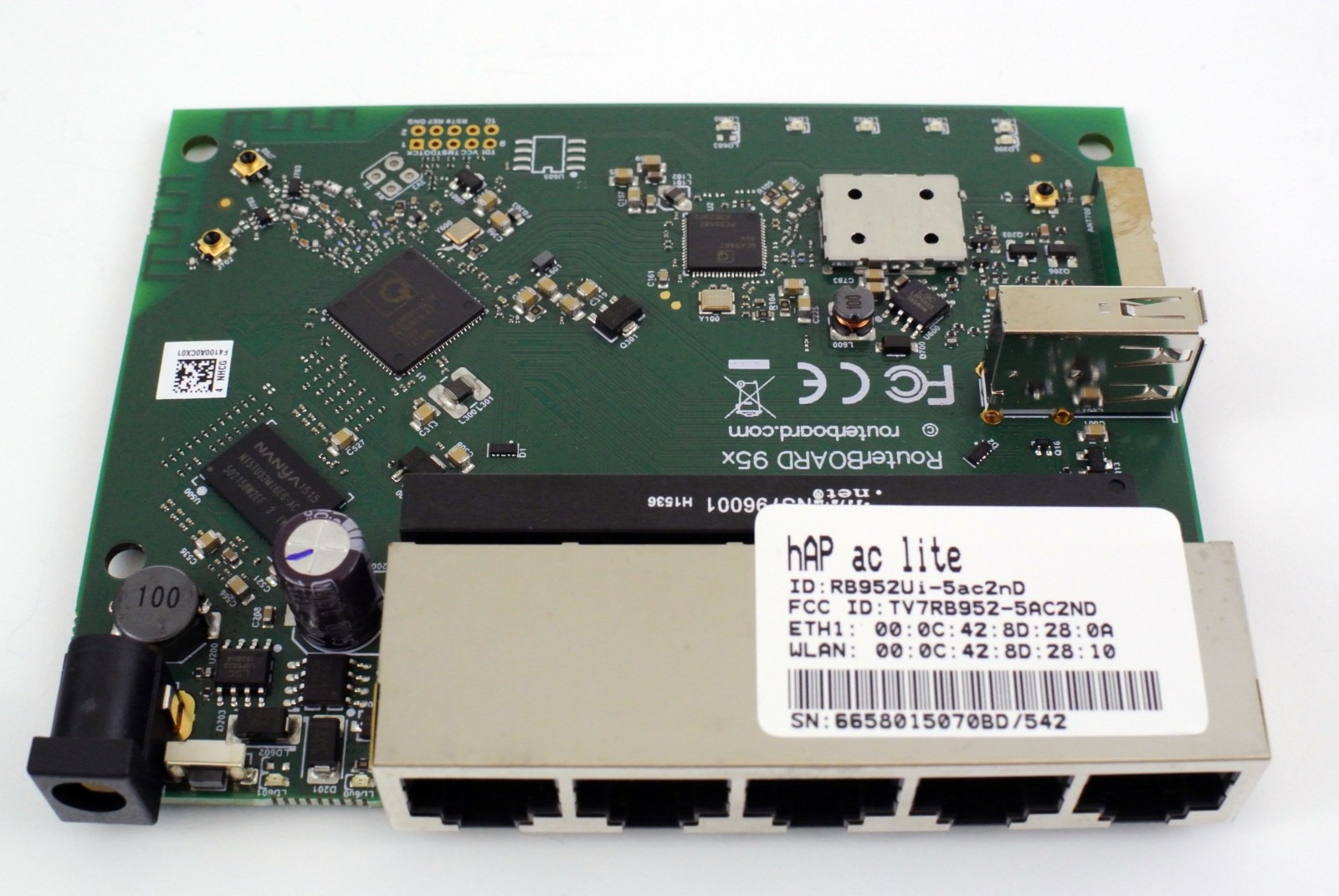

hAP ac lite - в разобраном виде

Данный процессор у Mikrotik пользуется высокой популярность, и на это есть ряд причин. Во-первых, процессор имеет встроенный свич Fast Ethernet на 5 портов, благодаря чему нет необходимости в применении отдельного аппаратного свича. Во-вторых, свич имеет встроенный радиотракт, работающий на частоте 2.4 ГГц и поддерживающий современные стандарты 802.11 b/g/n в конфигурации MIMO 2x2:2. В-третьих, чип обладает низким уровнем энергопотребления и тепловыделения.

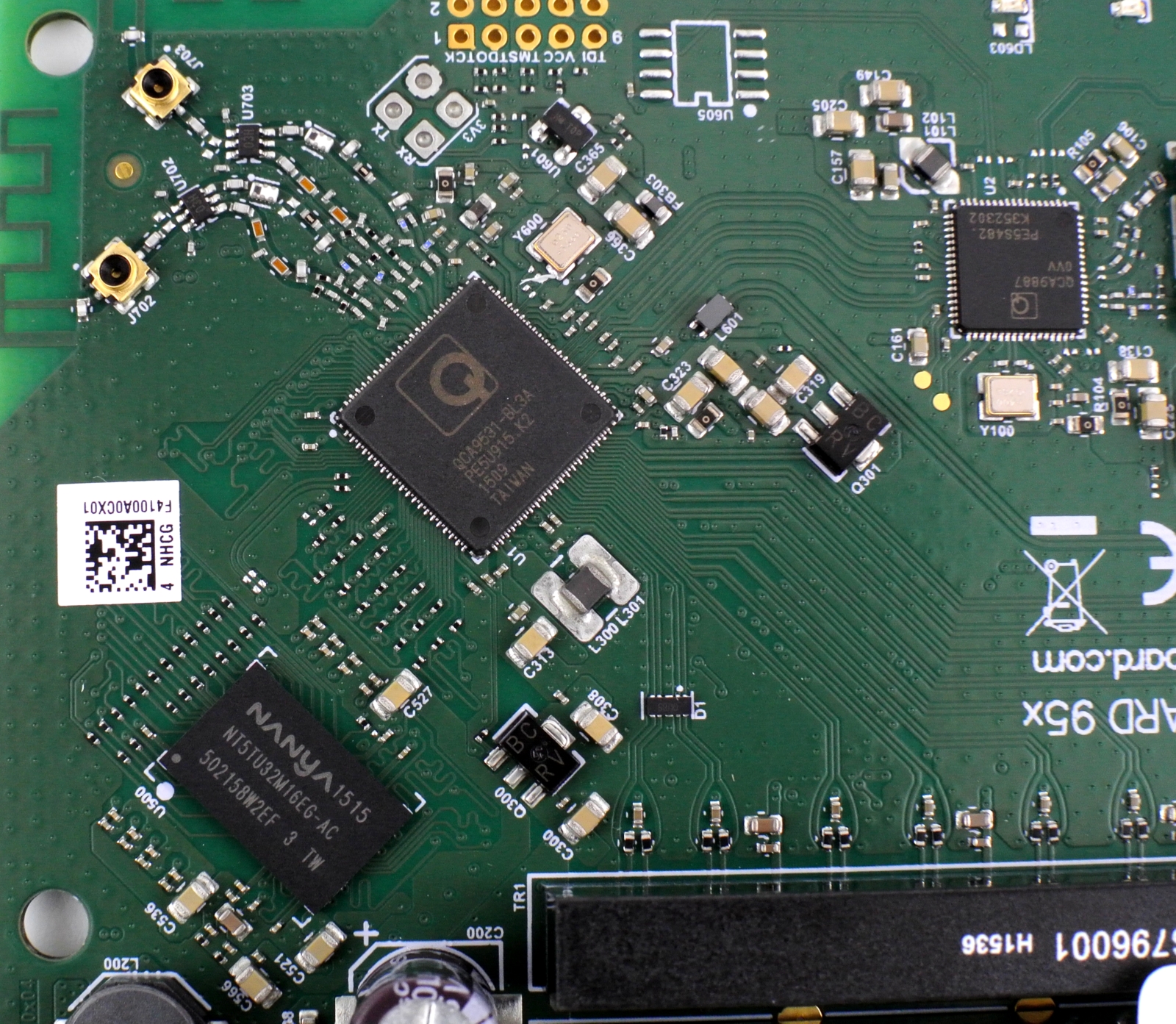

hAP ac lite - вид на системную плату

Встроенные антенны для 2.4 ГГц реализованы путем вытравливания дорожек на текстолите. Рядом с ними имеются сервисные разъемы (Hirose MS-156 Coaxial Switch), которые не стоит путать с обычными MMCX и U.Fl, позволяющими подключить внешнюю антенну. Коэффициент усиления встроенных антенн составляет 1.5 дБи.

Объем оперативной памяти составляет 64 Мбайта – микросхема NT5TU32M16EG-AG (DDR2 SDRAM) на 512 Мбит производства Nanya. Подсистема питания построена на уже привычном преобразователе LSC LSP5523.

За поддержку стандарта 802.11ac отвечает отдельная микросхема – QCA9887, которая имеет свою независимую подсистему питания на все том же LSP5523. Выходные усилители скрыты под экраном. Для 5 ГГц используется антенна с коэффициентом усиления 2 дБи, распаяна она рядом с портом USB. К сожалению, какой-либо информации по этому чипу нам найти не удалось.

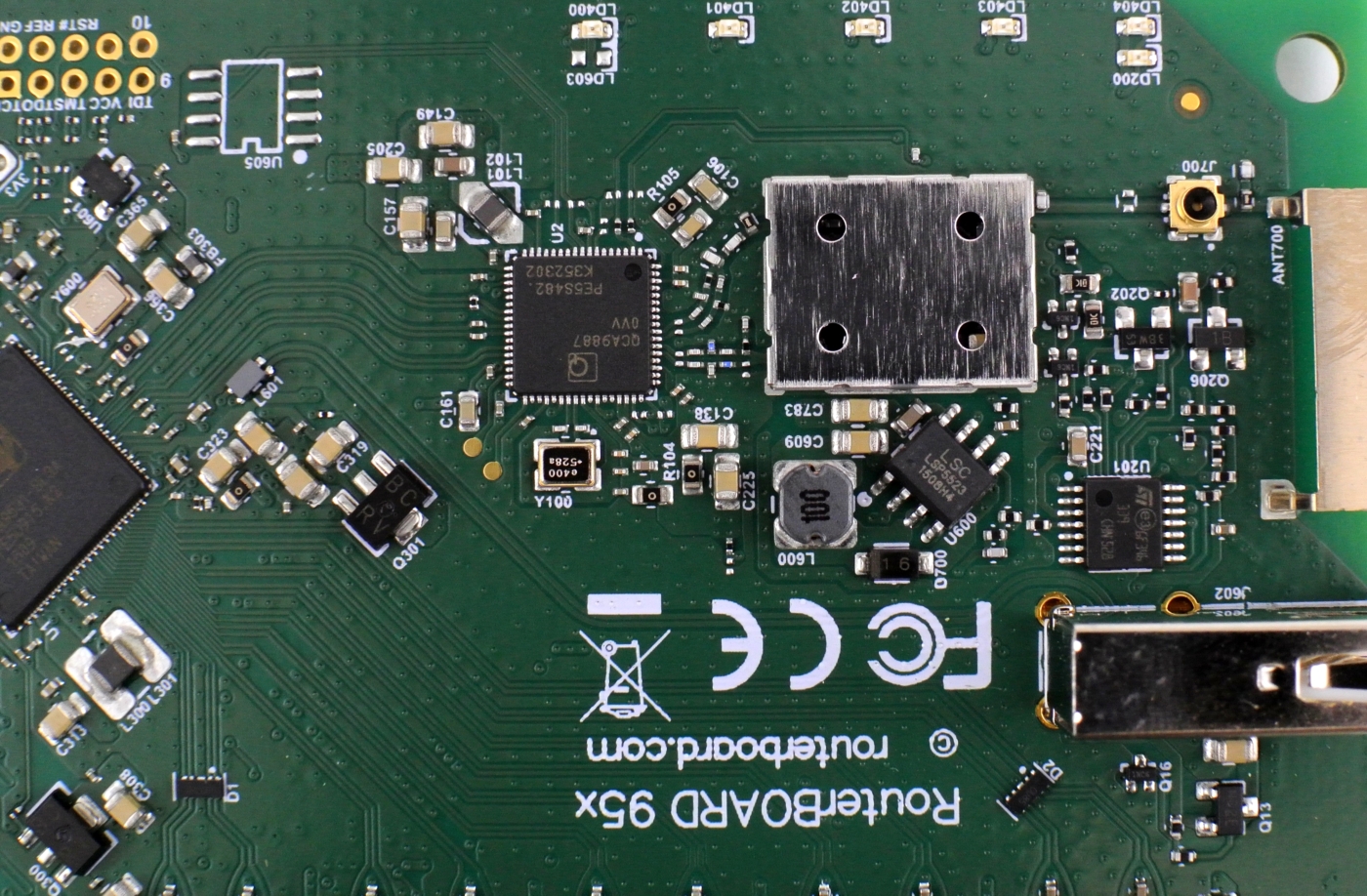

hAP ac lite - процессор

Объем постоянной флеш-памяти составляет 16 Мбайт, распаян он на микросхеме Winbond 25Q128FVSG. Объем вполне стандартный и к нему, на текущий момент, у нас есть претензии. Для обычной работы его вполне хватает, но бывают и нестандартные ситуации, например, вы установили пакет NTP и сохранили 2 бэкапа с настройками на флеш-памяти. При попытке обновления вы столкнетесь с проблемой нехватки места и, как следствие, невозможностью обновлена. В этом случае помогает удаление одного бэкапа. Но как быть, если пользователь захочет установить сразу несколько дополнительных пакетов? Конечно, на 16 Мбайт можно установить хотспот, и даже сохранить бэкапы, но в ряде случаев это может потребовать от начинающего пользователя знаний, которыми он не владеет.

Так что вполне уместно оснащать новые устройства более высокого ценового сегмента флеш-памятью на 32-128 Мбайт, а 16 Мбайт оставить для устройств самого нижнего ценового сегмента.

Тестирование hAP ac lite

При первом включении следует обновить версию программного обеспечения, т.к. для новых продуктов часто выпускают мелкие исправления. На момент написания обзора актуальна версия RouterOS 6.33.5.

hAP ac lite - обновление ОС

Что же у нас есть в Quick Set? Рассматривать мы будем режим Home AP Dual.

hAP ac lite - быстрая настройка

На странице быстрой настройки присутствуют настройки для сети 2.4 и 5 ГГц. Дополнительно вы можете создать гостевую подсеть, при необходимости указав лимит скорости. Функция достаточно полезная, при этом не требует каких-либо знаний со стороны пользователя. Для беспроводной сети 2.4 ГГц в Quick Set доступно 7 каналов и выбор стандарта. В условиях зашумленного эфира (когда у всех соседей есть Wi-Fi), можно довериться автоматическому выбору частоты. В остальных же случаях, когда у вас есть доступ ко всем AP, можно вручную разделить их по разным частотам, минимизировав интерференцию и уровень шума.

Для беспроводной сети 5 ГГц также доступен выбор стандартов, ведь на этой частоте могут работать стандарты предыдущих поколений 802.11a/n. Для достижения наилучших показателей следует выбирать только 802.11ac.

Список доступных каналов ограничивается 31 каналом из диапазонов UNII-1, UNII-2 (Middle) – частота 5180-5300 МГц, а также UNII-3 – частота 5745-5805 МГц. Жирным выделены неперекрывающиеся каналы шириной 20 МГц, всего их 10.

hAP ac lite - выбираем лучший канал

Для беспроводных сетей лучше указывать разные названия, иначе драйвер беспроводного адаптера будет отображать только 1 SSID.

hAP ac lite - указываем название соеденения

hAP ac lite - названия беспроводных соеденений

Поскольку в hAP ac lite применяется 2 беспроводные модуля, то и WLAN будет как минимум 2 – AR90xx и AR98xx. Если же вы создадите гостевую сеть – количество WLAN увеличится до 4-х, гостевые сети это Virtual AP.

hAP ac lite - количество соеденений

Mikrotik для hAP ac lite не указал производительность, поэтому мы пойдем другим путем. По большому счету, маршрутизатор RB952Ui-5ac2nD построен на платформе, применяемой в RB941-2nD / RB951Ui-2nD, поэтому результаты при работе с Wi-Fi у них примерно одинаковые. Есть различия в плане производительности маршрутизации, связанные с объемом оперативной памяти, и в этом плане RB952Ui-5ac2nD и RB951Ui-2nD абсолютно идентичны.

Ниже приведены результаты тестирования для процессора QCA9531 на частоте 650 МГц с 64 Мбайт оперативной памяти.

Конфигурация 64 байта 512 байт 1512 байт
Мост
Fast Path
111,1 480,9 493,0
Мост
25 правил
36,3 287,1 493,0
Маршрутизация
Fast Path
102,8 480,9 493,0
Маршрутизация
25 Simple Queues
46,5 326,0 493,0
Маршрутизация
25 правил
22,1 172,8 493,0

А вот проверить производительность WLAN 2.4 ГГц и WLAN 5 ГГц – затея весьма хорошая.

Для первого теста мы использовали ПК. К которому был подключен беспроводной адаптер с чипом Realtek 8812AU, поддерживающий Dual-Band. Его мы подключили к беспроводной сети 5 ГГц, при этом канальная скорость составила 400 Мбит/сек.

hAP ac lite - результаты соеденений

В первом тесте для нагрузки был использован клиент uTorrent, во время тестирования максимальная скорость ограничилась возможностями тарифного плана провайдера и составила 80 Мбит/сек. Для процессора это не составило каких-либо трудностей.

hAP ac lite - загрузка канала торрентом

Для второго теста был добавлен ноутбук (Intel Core i3-3217U, 4 Гб DDR3), который был подключен к беспроводной сети 2,4 ГГц по стандарту 802.11n. Адаптер ноутбука – Qualcomm Atheros AR956x (AR9565) с поддержкой MIMO 1x1, канальная скорость 150 Мбит/сек.

Учитывая тот факт, что в маршрутизаторе используются порты по 100 Мбит/сек, нам было интересно, какова реальная емкость беспроводного канала и есть ли ограничения интерфейса между процессором QCA9531 и беспроводным адаптером на 5 ГГц. Тест предполагает проверку скорости между беспроводными клиентами WLAN 2.4 ГГц и WLAN 5 ГГц. Обратите внимание, ноутбук задействует 1 канал MIMO из двух возможных.

hAP ac lite - тест беспроводного соеденения

hAP ac lite - тест беспроводного соеденения

При обмене TCP-пакетами удалось достичь скорости в 100-110 Мбит, показатель очень достойный. Что радует, так это загрузка процессора, которая составила всего 54%.

hAP ac lite - тест на загрузку процессора

hAP ac lite - тест на загрузку процессора

При тестировании UDP-пакетами, максимальная скорость увеличилась до 118-125 Мбит/сек. Загрузка процессора увеличилась пропорционально увеличению скорости.

Для третьего теста мы добавили нетбук (Intel Celeron 847, 4Гб DDR3) с поддержкой MIMO 2x2:2 (адаптер Qualcomm Atheros AR5BWB222). При использовании двух каналов скорость должна возрасти. Изначально планировалось провести тестирование между ПК и нетбуком с MIMO 2x2:2. В результате мы получили 100-135 Мбит/сек при обмене UDP-пакетами (при загрузке процессора нетбука 60-80%). В связи с этим, мы переформатировали наш тест.

Ноутбук (150 Мбит) и нетбук (300 Мбит) остались по прежнему подключены к сети 2.4 ГГц, ПК (400 Мбит) остался подключенным к сети 5 ГГц:

  1. На ноутбуке был запущен клиент uTorrent, совершающий закачку из Интернет со средней скоростью 30 Мбит/сек (3,7 Мбайт/сек).
  2. На нетбуке был запущен сервер JPerf, обменивающийся с ПК на средней скорости 60 Мбит/сек (UDP).
  3. На ПК был запущен uTorrent, совершающий закачку из интернет со средней скоростью 48 Мбит/сек (6 Мбайт/сек) + клиент JPerf, обменивающийся с нетбуком на скорости 60 Мбит/сек.


hAP ac lite - тесты

hAP ac lite - тесты

Что же получилось в результате?

  • Беспроводная сеть 2.4 ГГц была суммарно загружена в среднем на 120 Мбит (ноутбук 30 + нетбук 60);
  • Беспроводная сеть 5 ГГц была суммарно загружена в среднем  на 108 Мбит (пиринг 48 + JPerf 60);
  • WAN был загружен в среднем на 80 Мбит;

Порадовала производительность процессора, при такой загрузке в среднем использовалось 70%. Использование оперативной памяти – 38%. Реализация Triple Chain для 2.4 ГГц, а также Dual/Triple Chain для 5 ГГц при наличии портов по 100 Мбит/сек – явно не оправдана. Текущую конфигурацию с абсолютной уверенностью можно назвать оптимальной, она обеспечивает полноценную работу устройств, подключенных к беспроводной сети, при этом вы можете одновременно обмениваться данными с узлами в Интернет и работать в локальной сети, например, закачивать на ноутбук данные из локального NAS.

Качественные беспроводные модули способны обеспечить честных 100 Мбит/сек по «воздуху». Само собой, следует соблюсти ряд условий: использовать новое оборудование с поддержкой новых стандартов; обеспечить оптимальное размещение маршрутизатора в помещении; произвести грамотную настройку. Прежде всего следует использовать режимы 802.11n-ONLY и 802.11ac-ONLY для 2,4 и 5 ГГЦ соответственно.

Обратите внимание, беспроводная сеть 2.4 ГГц имеет лучшую дальнобойность и устойчивость к преградам, в сравнении с сетью 5 ГГц.

В заключение

Первый продукт Mikrotik с поддержкой Dual Band однозначно удался. Инженерам удалось сохранить уверенный баланс всех параметров системы и обеспечить конкурентоспособную рыночную стоимость.

Производительности процессора с запасом хватает для стабильной работы даже в сложных конфигурациях. Если вы ищете качественный домашний маршрутизатор с поддержкой 2.4 + 5 ГГц, и для него предполагается подключение к сети провайдера на скорости до 100 Мбит/сек, новый hAP ac lite станет лучшим приобретением. Если же предполагается работа на скорости более 100 Мбит/сек – стоит дождаться hAP ac с гигабитными сетевыми интерфейсами.
