Обзор беспроводных точек доступа Ubiquiti Rocket (M2, M5) Titanium

Одной из довольно интересных новинок от компании Ubiquiti Networks в конце ушедшего 2012 года, стали устройства серии Rocket, модели M2 и M5. Которые получили еще и индекс семейства Titanium. Что же такое, Ubiquiti Rocket Titanium и чем эти точки доступа отличаются от предшествующих моделей, мы сегодня и разберемся.

Ubiquiti Rocket M2 Titanium

А начнем мы с 2ГГц версии - Rocket M2 Titanium. Которая поставляется, как и большинство продуктов компании Ubiquiti Network, в довольно интересной и представительского вида упаковке из высококачественного, но при этом перерабатываемого картона, с глянцевой, цветной полиграфией. На самой упаковке, кроме логотипа компании, изображения и названия устройства, так же нанесены логотипы технологий, используемых в данном устройстве, комплект поставки (на обратной стороне), голограмма, свидетельствующая о подлинности продукта и наклейка с серийным номером, версией предустановленного фирменного программного обеспечения и данными инженера, осуществлявшего проверку точки доступа на заводе.

Как уже было сказано, все материалы, используемые для упаковки и при производстве Rocket M2 Titanium, экологически чистые и перерабатываемые, об этом свидетельствуют знаки сертификации и логотипы директив, в соответствии с которыми построено их производство. Все эти обозначения и предупреждения об использовании беспроводных технологий, так же можно найти на одной из сторон упаковки.

Комплект поставки

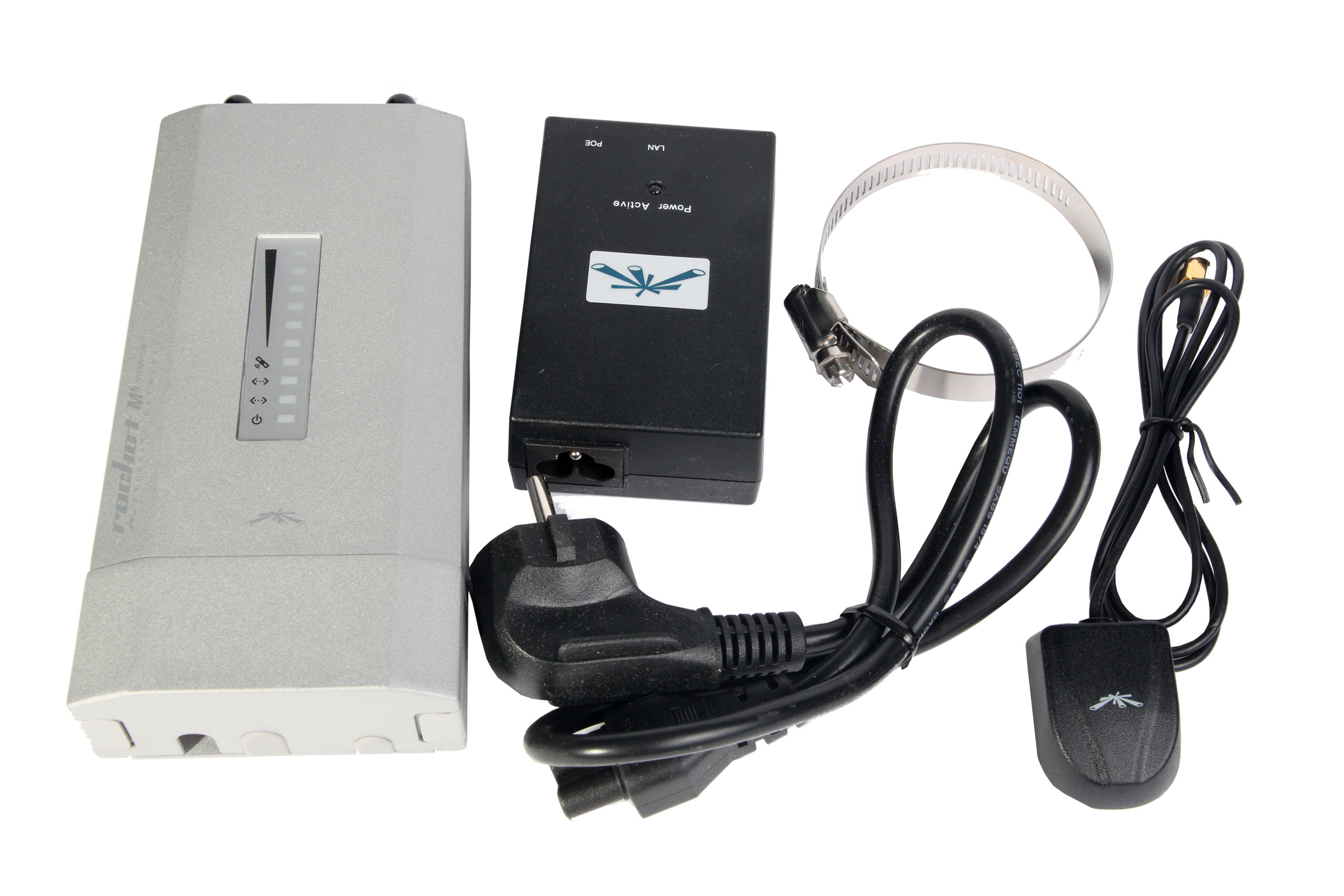

Как и всегда, в случаях с оборудованием подобного рода, комплект поставки, не самый “богатый”. В него входит, собственно, сама беспроводная точка доступа Ubiquiti Rocket M2 Titanium, POE инжектор постоянного тока с выходным напряжением в 48V и силой тока в 0.5A, шнур питания, и “хомут” для крепления устройства к мачте или стойке. Все это аккуратно уложено в специальный картонный лоток, который предотвращает перемещение всех частей внутри упаковки в процессе транспортировки, что сводит к минимуму шанс повреждения самой точки доступа или ее частей.

Внешний вид и интерфейсы

Забегая вперед, сразу хочется отметить, что исполнение Ubiquiti Rocket M2 Titanium самого высокого качества. Корпус сделан из металлического сплава и покрыт порошковой краской, что делает его крайне устойчивым к воздействию погодных условий, и как следствие, позволяет использовать эту беспроводную точку доступа, даже в самых суровых климатических условиях.

На передней панели, расположены светодиодные индикаторы, среди которых, шести-сегментный индикатор уровня сигнала, позволяющий кроме всего прочего, так же производить юстировку антенны, без дополнительных приборов. Индикатор питания и индикаторы передачи данных по проводному и беспроводному сетевым интерфейсам. Все индикаторы, скрыты под прозрачным силиконовым покрытием, так же препятствующем проникновению влаги и пыли внутрь корпуса. Тут же, на передней панели, нанесен логотип компании и полное название модели.

На задней стороне устройства, расположена консоль крепления, с помощью которой, можно закрепить беспроводную точку доступа Ubiquiti Rocket M2 Titanium, как к стойке или мачте (специальный металлический хомут, поставляется в комплекте), так и на специальном креплении антенн от этой же компании. А так же, этикетка с маркой устройства и некоторой технической информацией.

Верхняя часть корпуса Rocket M2 Titanium, имеет два водонепроницаемых RP-SMA разъема, для подключения к внешней антенне. Оба разъема, имеют маркировку Chain0 и Chain1.

Нижняя же часть корпуса съемная, и фиксируется двумя подпружиненными защелками. А дополнительные отверстия в ней, изначально герметизированы резиновыми прокладками. Под ней, и расположились все основные интерфейсы устройства. Это два Ethernet порта, основной (Main) и дополнительный (Secondary), а так же кнопка сброса (Reset).

Основной Ethernet порт имеет скорость подключения 10/100/1000Mbps, а так же служить для подачи на усройство питания по протоколу POE, с напряжением до 48V постоянного тока. Дополнительный Ethernet порт, имеет скорость подключения 10/100Mbps и может быть использован для соединения точки доступа с другими устройствами локальной проводной сети.

Так же, здесь есть еще одна этикетка, на которую нанесен MAC адрес прибора.

В целом, точка доступа Rocket M2 Titanium, оставляет ощущение довольно качественного и сбалансированного устройства, не нуждающегося в дополнительных манипуляций с напильником. На корпусе нет каких либо щелей или прочих дефектов.

Технические возможности

Основной задачей беспроводной точки доступа Ubiquiti Rocket M2 Titanium, как наверняка не сложно догадаться, является обеспечение беспроводного канала связи по типу точка-точка или работы в качестве базовой станции или клиента в сетях точка-многоточка.

Для этих целей, устройство имеет высокомощний радиомодуль с выходной мощностью до 28dBm, защищенный от статического электричества (ESD protection) с напряжением до 30KV (30 000V). Полностью поддерживающий технологии 2x2 MIMO, AirMAX и протоколы беспроводной связи IEEE802.11g/n. Что в совокупности позволяющие добиться устойчивого соединения на расстояния до 50км со скоростью передачи данных до 150Mbps.

А работает Rocket M2 Titanium на базе сетевого процессора Atheros MIPS 74KC с тактовой частотой 550MHz. Имеет 128MB встроенной SDRAM оперативной памяти и 8MB Flash памяти для хранения данных.

Ubiquiti Rocket M5 Titanium

По внешнему виду и в большинстве технических характеристик, беспроводные точки доступа Ubiquiti Rocket M5 Titanium и Rocket M2 Titanium, мало чем отличаются. Но кроме разницы в частотном диапазоне, в котором работают эти устройства, есть еще несколько различий. И ниже мы поближе рассмотрим их.

Внешний вид упаковки, отличается только цветом, в случае M2 - он белый, и названием модели. А так в целом, это все тот же качественный перерабатываемый картон с глянцевой цветной полиграфией.

Комплект поставки

Как и в первом случае, комплект поставки, включает в себя саму точку доступа Ubiquiti Rocket M5 Titanium, POE инжектор постоянного тока с выходным напряжением в 48V и силой тока в 0.5A, шнур питания, и “хомут” для крепления устройства к мачте или стойке.

А так же, так как эта модель поддерживает GPS синхронизацию, о которой мы расскажем позже, то в комплект входит и внешний GPS приемник.

Все компоненты аккуратно расположились в картонном лотке, который предотвращает из повреждение в процессе транспортировки.

Внешний вид и интерфейсы

Все сказанное про внешний вид Ubiquiti Rocket M2 Titanium, полностью справедливо и для беспроводной точки доступа Rocket M5 Titanium, за исключением нескольких отличий, связанных в первую очередь с технологией airSync и GPS синхронизацией. Так на передней панели этой модели, кроме светодиодных индикаторов уровня сигнала, питания и активности сетевых интерфейсов, добавлен еще один индикатор, отвечающий за активность GPS приемника.

Так же, именно с этой функцией, связаны и отличия, интерфейсов, расположенных под нижней крышкой устройства. Там на ряду с известными уже нам сетевыми Ethernet интерфейсами Main и Secondary, которые, я напомню, имеют скорость подключения 10/100/1000Mbps, для основного порта, который так же служит для подачи на устройство питания по протоколу POE, с напряжением до 48V постоянного тока, и 10/100Mbps для дополнительного Ethernet порта, имеется один SMA разъем для подключения GPS приемника.

Нижняя крышка фиксируется двумя подпружиненными защелками, фиксирующими ее и предотвращающими случайное ее открытие. Все дополнительные отверстия, например для второго сетевого кабеля, имеют резиновую герметичную прокладку, для дополнительной защиты точки доступа от внешних негативных факторов.

Что же касается других частей Rocket M5 Titanium, включая и верхнюю крышку на которой расположены два RP-SMA разъема для подключения антенны. То они точно такие же как и у Rocket M2 Titanium.

Технические возможности

Самым главным техническим отличием Ubiquiti Rocket M5 Titanium, кроме разницы в частотном диапазоне, является уже упомянутая ранее возможность GPS синхронизации и фирменная технология Ubiquiti airSync.

Эта технология является основным преимуществом данной модели и позволяет более точно рассчитывать временные интервалы работы Rocket M5 Titanium, что минимизирует количество помех при совместном размещении нескольких таких точек доступа, тем самым значительно увеличивая качество беспроводных соединений. Для обеспечения работы технологии Ubiquiti airSync, в комплект поставки входит специальный внешний GPS приемник, который может быть расположен рядом с точкой доступа.

Работу Rocket M5 Titanium обеспечивает современный сетевой процессор Atheros MIPS 74KC с тактовой частотой 550MHz. А так же 128MB встроенной SDRAM оперативной памяти и 8MB Flash памяти для хранения данных.

Программное обеспечение

Как и все устройства компании Ubiquiti Networks, обе беспроводные точки доступа, работает под управлением фирменной сетевой операционной системы Ubiquiti airOS. Которая позволяет работать Rocket M2 Titanium и Rocket M5 Titanium как в качестве базовой станции или клиента, так и в роли репитера или WDS точки доступа.

airOS в полной мере поддерживает практически все современные сетевые и беспроводные протоколы и стандарты: SNMP, DHCP, NAT, шифрование: WEP/WPA/WPA2. Имеет довольно простой и интуитивно понятный интерфейс, основанный на web технологиях.

А реализация фирменной технологии компании Ubiquiti Networks - airMAX, позволяет значительно увеличить расстояние беспроводных соединений построенных на безе устройств использующих эту технологию, без потери качества связи и пропускной способности.

А если говорить о точке доступа Ubiquiti Rocket M5 Titanium, то как уже упоминалось, управление технологией airSync, позволяющей синхронизировать несколько совместно расположенных точек доступа при помощи сигнала со спутника (GPS), так же осуществляется через интерфейс операционной системы.

Итог

Подводя итог всему выше сказану, можно без труда сделать вывод, что новые точки доступа Ubiquiti Networks Rocket M2 Titanium и Ubiquiti Networks Rocket M5 Titanium это отличное продолжение линейки устройств Ubiquiti Rocket для наружного применения. Компания не перестает радовать своих приверженцев продукцией крайне высокого качества, а благодаря именно такого класса продуктам, создание беспроводных соединений на расстояния до 50км, стало вполне реальной задачей, при этом даже не требующей больших финансовых и физических затрат на создание и поддержание каналов связи такого рода.

Отдельно так же, хочется выделить тот момент, что применение Rocket серии совместно с большинством антенн Ubiquiti Networks, делают эту задачу еще проще, так как конструкция этих точек доступа сделана таким образом, что их можно без дополнительных приспособлений и инструментов, закрепить прямо на антенне.

Другими словами, если вас есть необходимость в беспроводном соединении на средние и дальние расстояния, то Ubiquiti Networks Rocket M Titanium - это именно ваш выбор.

Алексей С., специально для LanMarket
