Обзор беспроводной точки доступа Ubiquiti NanoBeam M5 NBE-M5-400

Одна из новинок 2014 года, порадовавшая поклонников продукции от компании Ubiquiti Networks, это новейшая беспроводная точка доступа NanoBeam M5 NBE. предназначенная в первую очередь, для развертывания беспроводных каналов связи по типу точка-точка (Point-to-Point). А так же, дли использования в сетях беспроводных провайдеров связи (WISP), в качестве эффективного клиентского оборудования (CPE), с достаточно высокими показателями.

Ubiquiti NanoBeam M5 NBE-M5-400

И для тех, кто хотел бы ближе познакомиться с новинкой, мы публикуем данный обзор. В нем мы рассмотрим модель Ubiquiti NanoBeam M5 NBE-M5-400, ее внешний вид, технические характеристики и некоторые возможности.

Комплект поставки

По традиции, начинаем с комплекта поставки.

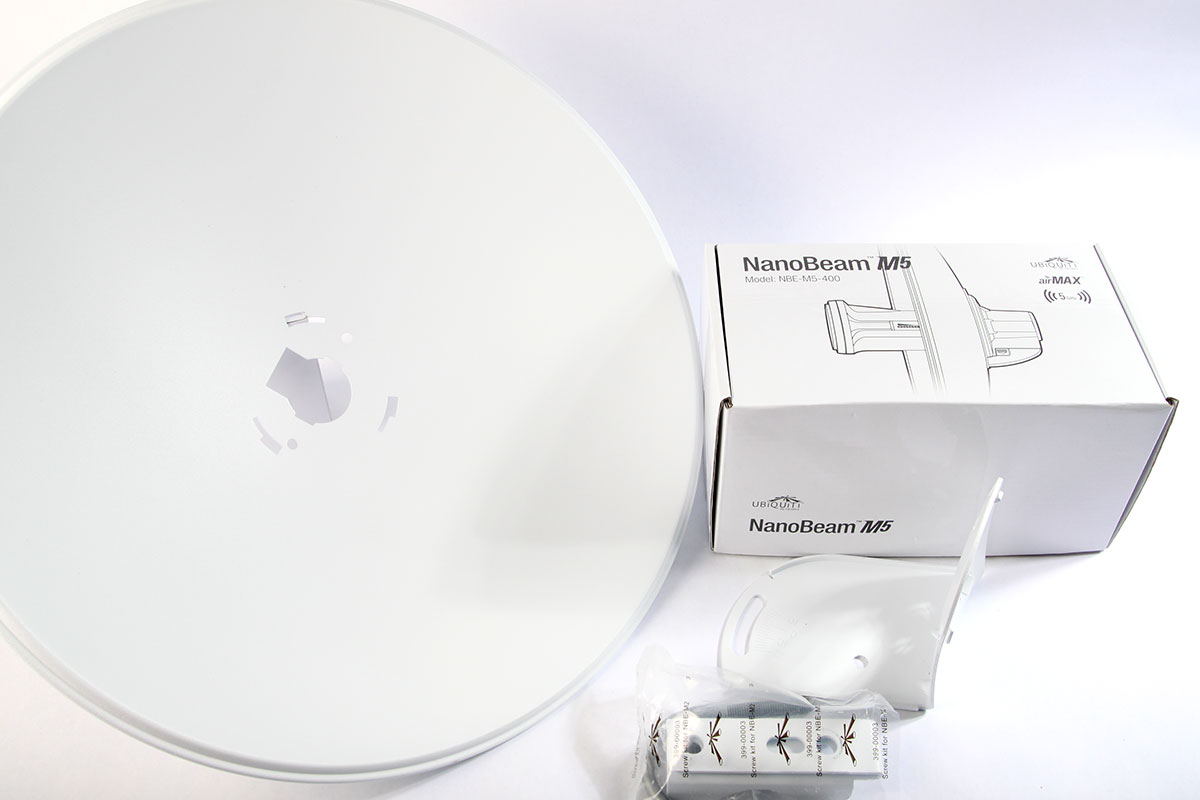

Поставляется  NanoBeam M5 NBE-M5-400, как и большинство устройств от Ubiquiti Networks, в упаковке из качественного, перерабатываемого картона, белого цвета, с нанесенной графикой, логотипом компании, и изображением самого устройства. Однако, это только электронная часть. Отражатель, который в данной модели имеет диаметр 400мм, и узел крепления, поставляются упакованными в защитный полиэтиленовый пакет.

Полный комплект NanoBeam M5 NBE-M5-400

Внутри картонной упаковки, в специальный лоток, уложен основной электронный блок NanoBeam, и прочие компоненты, входящие в комплект. Все уложено достаточно плотно, таким образом, предотвращая возможные повреждения в процессе транспортировки.

NanoBeam M5 NBE-M5-400

А сам комплект поставки NanoBeam M5 NBE-M5-400, кроме самого устройства, включает:
- PoE инжектор;
- Сетевой шнур питания;
- Метеллический отражатель;
- Узел крепления;
- Крепежную фурнитуру;
- Краткую инструкцию.

Комплект поставки NanoBeam M5 NBE-M5-400

И в целом, не отличается от комплектов поставки, большинства беспроводных устройств этого класса.

Внешний вид и интерфейсы

Beam (англ.) - переводится как луч. И само устройство, спроектированною таким образом, чтобы создавать, узконаправленный луч радиоволн. Этими техническими особенностями, и продиктован его внешний вид. Все устройства NanoBeam NBE-M, в собранном состоянии, напоминают “тарелку”.

Если же говорить о самом электронном блоке, то он изготовлен и качественного ABS пластика, белого цвета и выполнен в виде цилиндра. Который при помощи фланца, крепится к металлическому отражателю.

На одной из боковых сторон, расположились шесть светодиодных индикаторов, информирующих о состоянии устройства, сетевой активности и уровне сигнала.

электронный блок Nanobeam M5

А в его задней части, под пластиковой крышкой, находится единственный Ethernet интерфейс и кнопка сброса, добраться до которой, можно только при помощи тонкой, длинной иглы или шила.

Здесь же, есть наклейка с серийным номером устройства, и его маркировка. А на обеих торцах блока, нанесен логотип компании производителя.

Nanobeam M5 400

Отражатель, выполнен из метала, и покрыт светлой порошковой краской, предотвращающей коррозийные процессы и увеличивающей общий срок службы устройства.

Для удобства монтажа и юстировки, на узел крепления, нанесена шкала, позволяющая точно регулировать угол наклона точки доступа в вертикальной плоскости.

Узел крепления Nanobeam M5 NBE-M5-400

К качеству исполнения Ubiquiti NanoBeam M5 NBE-M5-400, не возникает никаких претензий, что к пластиковым, что к металлическим элементам всей конструкции. Исполнение на высоком уровне и вполне соответствует уровню данного производителя. Какие либо дефекты отливки пластика или обработки металла, отсутствуют, все элементы идеально подогнаны и сборка, не вызывает трудностей.

Технические характеристики

Говоря о технических характеристиках NanoBeam M5 NBE-M5-400, в первую очередь, хочется отметить довольно мощную аппаратную базу устройства. Построено оно на современном сетевом MIPS 74KC процессоре, с тактовой частотой 560MHz. Имеет 64MB встроенной DDR2 оперативной памяти и 8MB Flash памяти для хранения данных. Чего согласитесь, должно хватить для обработки достаточно больших объемов информации, проходящей через беспроводное соединение.

А если говорить о свойствах беспроводного интерфейса NBE-M5-400, то они следующие. Диапазон рабочих частот, находится в пределах от 5170 до 5875MHz, при этом, максимальная выходная мощность устройства - 26dBm, что в сочетании с высоким коэффициентом усиления антенны, составляющим 25dBi, позволяет использовать данную точку доступа, для развертывания беспроводных соединений, на достаточно дальние расстояния.

Устройство поддерживает проприетарную технологию Ubiquiti AirMAX и беспроводные протоколы семейства IEEE 802.11 a/n. Что позволяет ему соеденяться на канальных скоростях до 300Mbit/s.

Как уже упоминалось, NanoBeam M5 NBE-M5-400 имеет один встроенный 10/100Mbit/s Fast Ethernet порт, для связи с проводными сетями. Через него же, на точку доступа, подается питание посредством технологии PoE, с напряжением в 24V постоянного тока. Потребляемая мощность, при этом, не превышает 8W. Ethernet порт, имеет защиту от статического электричества (ESD/EMP Protection), с напряжением до 24kV по всем контактам.

Программное обеспечение

Так как Ubiquiti NanoBeam M5 NBE-M5-400, относится к семейству беспроводных устройств, AirMAX, то как и все они - работает под управлением фирменной сетевой операционной системы Ubiquiti AirOS, знакомой многим поклонникам продукции данного производителя, да и всех, кто хоть раз имел дело с беспроводными устройствами UBNT.

airOS pics1

Графический интерфейс управления, достаточно прост и интуитивно понятен. Настройка точки доступа, не может вызвать каких либо трудностей, у любого человека, хоть немного знакомого с беспроводными технологиями.

В качестве беспроводного сетевого устройства, NBE-M5-400 может быть использована, как точка доступа, клиент или повторитель.

airOS pics2

В проводной сети, может выступить в роли моста (Bridge) или маршрутизатора.

airOS pics3

Что, как мы видим, позволяет использовать NanoBeam, не только для развертывания беспроводных широкополосных каналов связи точка-точка, но и во многих других вариантах.

Не лишним будет сказать и о большом наборе дополнительных инструментов AirOS, включающих в себя: Discovery, Ping, Traceroute, Speed Test, AirView и другое.

Вывод

В итоге, мы видим, что компания Ubiquiti Network, придерживаясь своей линии, не только обновляет уже существующие семейства своего оборудования, но и постоянно выпускает новые - более совершенные, более мощные и более производительные беспроводные устройства, способные удовлетворить растущий спрос на беспроводную связь.

Кроме внешнего знакомства и обзора Ubiquiti NanoBeam M5 NBE-M5-400, мы провели и небольшое его тестирование, результаты которого, изложили в статье - Создание беспроводного моста точка-точка, на базе Ubiquiti NanoBeam M5 NBE-M5-400. И по итогам, можем с уверенностью сказать, что на сегодня это одно из лучших устройств от данного производителя, для создания сетей точка-точка, в этом ценовом диапазоне. NanoBeam показал себя исключительно с лучшей стороны, продемонстрировав отличные показатели.

Теперь, мы постоянно будем его рекомендовать для использования в рамках небольших и средних предприятий, предъявляющих требования с уровнем выше среднего для своих беспроводных сетей.

И по большому счету, все сказанное выше, одинаково справедливо и для других моделей это линейки. В частности:

NanoBeam M2 NBE-M2-400 - работающей с частотном диапазоне 2GHz

NanoBeam M5 NBE-M5-300 - имеющий меньший диаметр отражателя антенны и как следствие, меньший коэффициент усиления.
