Конфігурація Cambium ePMP Force 300 Point to Multi Point (Release 4.7)

З останньою версією прошивки ePMP Cambium Networks (4.7) додали можливість створювати невеликі, доступні мережі Point to Multi-Point (PtMP), використовуючи будь-який пристрій Force 300 і як точку доступу, і як модуль абонента. У разі налаштування в режимі TDD тепер вони підтримують до 12 модулів абонента.

У цьому прикладі ми будемо використовувати функцію швидкого запуску, щоб поєднати 1x Force 300-CSML з 2x Force 300-13L. Передбачається, що ваші пристрої оновлено до версії 4.7 або новішої, і ви можете входити на них у конфігурації за замовчуванням.

Настроювання точки доступу PtMP

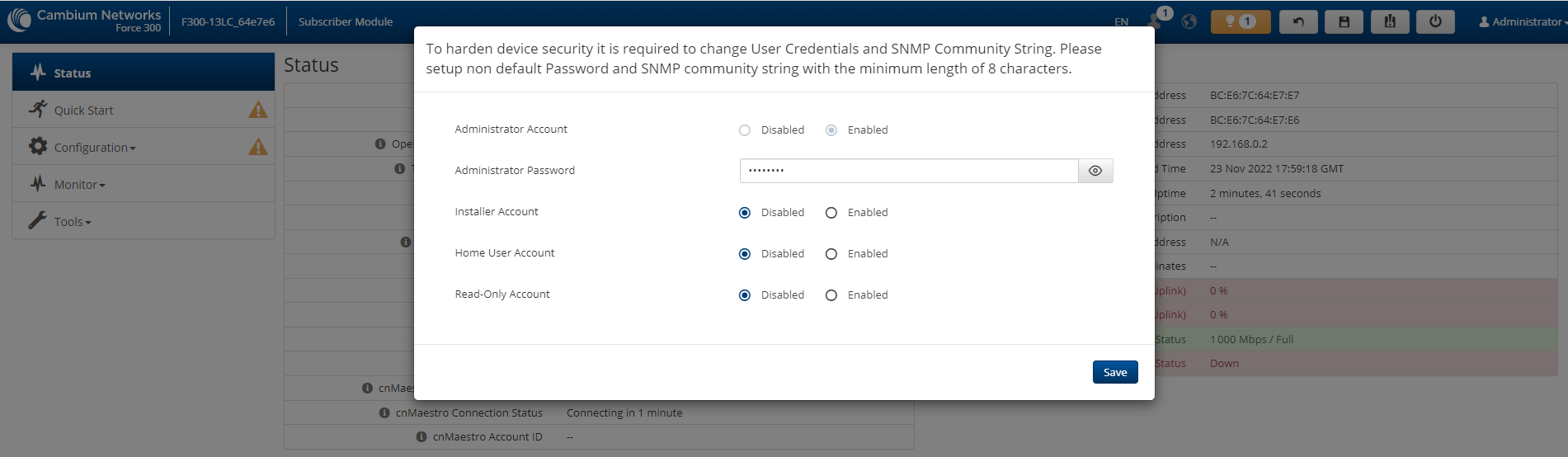

1. Увійдіть до першої точки доступу та оновіть пароль, як буде запропоновано; тут ви можете ввімкнути альтернативні логіни, якщо потрібно.

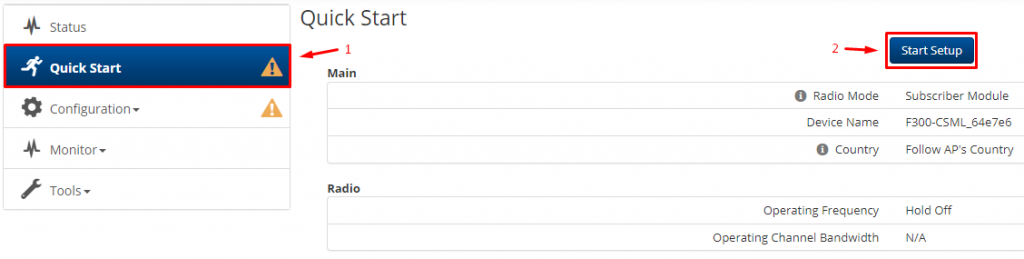

2. Виберіть опцію «Quick Start» у лівому стовпці та «Start Setu», щоб розпочати налаштування.

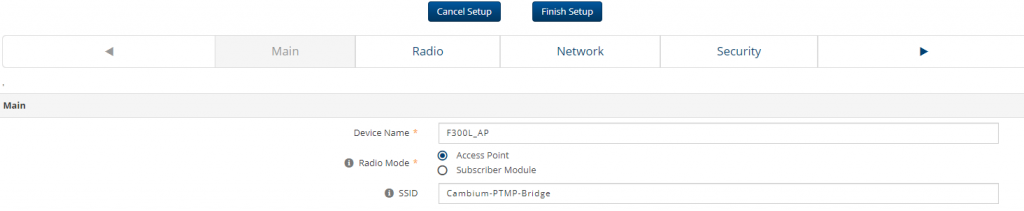

3. Ця радіостанція буде точкою доступу для мережі PtMP; дайте йому унікальну назву та SSID:

4. Виберіть вкладку «Radio» та переконайтеся, що режим driver mode встановлено на TDD. Ми рекомендуємо використовувати гнучке співвідношення низхідної та висхідної лінії зв’язку та смугу пропускання каналу 20 МГц, щоб мінімізувати потенційні перешкоди:

Зауважте, що в цьому прикладі ми встановили частотну несучу на 5745, але рекомендується використовувати інструмент спектрального аналізатора та вибрати чистий канал.

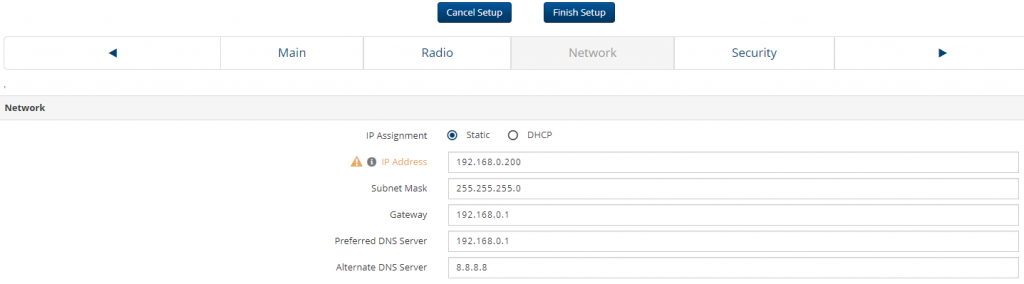

5. Виберіть вкладку Network; кожен пристрій повинен мати унікальну IP-адресу в одній підмережі; ви можете скористатися нашим прикладом нижче або налаштувати параметри IP, шлюзу та DNS на основі вашої мережі:

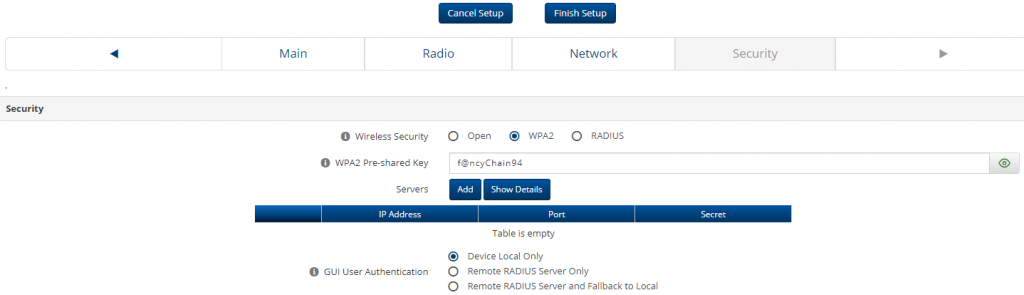

6. Виберіть вкладку Security; Wireless Security повинна бути встановлена на WPA2, і вам потрібно буде ввести попередній спільний ключ WPA2:

7. Натисніть «Finish Setup», а потім «Перезавантажте радіо», щоб застосувати конфігурацію:

Клієнтська точка доступу

1. Тепер увійдіть на наступну точку доступу; як і в першому випадку, вам потрібно буде налаштувати новий пароль для безпеки, а потім вибрати Quick Start -> Start Setup, щоб продовжити налаштування.

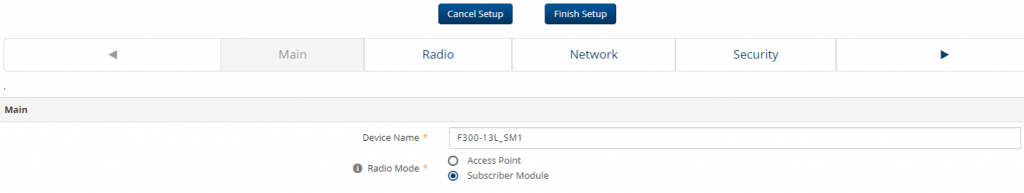

2. Ця радіостанція буде модулем абонента для мережі PtMP; дайте пристрою унікальну назву, щоб було легко визначити його розташування після встановлення:

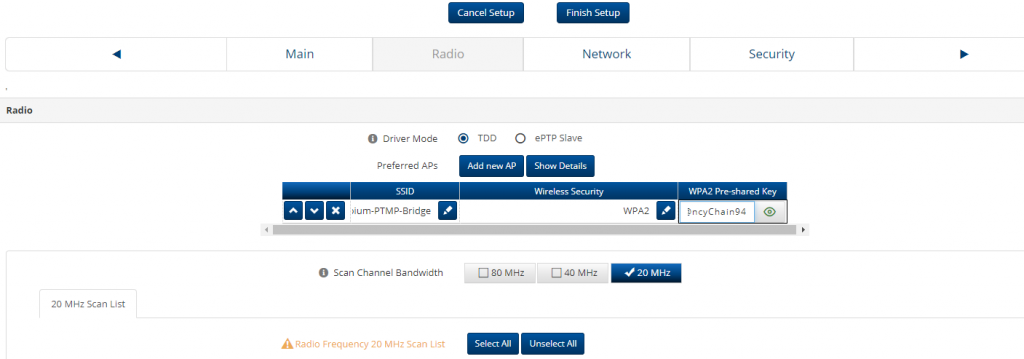

3. Виберіть вкладку «Radio» та переконайтеся, що режим driver mode встановлено на TDD. Заповніть поля SSID, Wireless Security, WPA2 Pre-shared Key і Channel Bandwidth із точними даними, налаштованими на точці доступу. Вам не потрібно вибирати будь-які частоти в списку сканування:

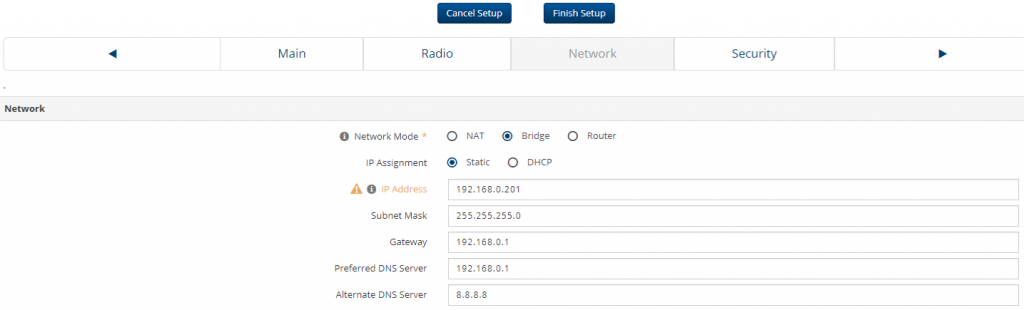

4. Виберіть вкладку Network; пам’ятайте, що кожен пристрій має мати унікальну IP-адресу в одній підмережі, переконайтеся, що ви збільшували IP-адресу для кожного додаткового модуля абонента, який додається (наприклад, другий має бути 192.168.0.202):

5. Натисніть «Finish Setup», щоб застосувати конфігурацію.

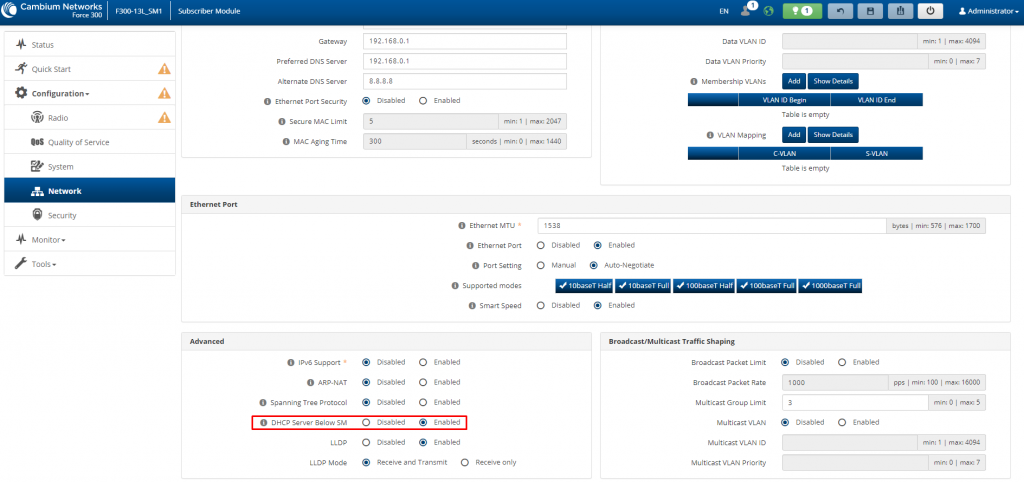

6. Далі виберіть Configuration -> Networ в лівому стовпці та ввімкніть параметр DHCP-сервер під SM:

7. Нарешті, збережіть зміни та перезавантажте радіо, щоб завершити налаштування:

8. Повторіть кроки 1-7 для додаткових модулів абонента.

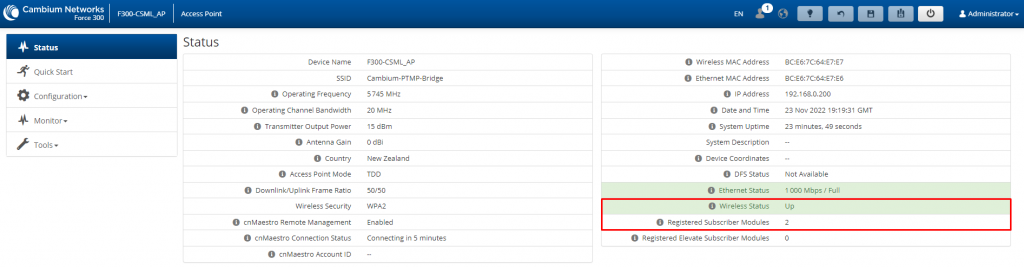

Після завершення налаштування всіх пристроїв, якщо ви знову ввійдете в інтерфейс точки доступу, ви зможете перевірити успішне підключення модулів абонента на сторінці стану - Status:
