Mikrotik RouterOS и IPTV - настройка IGMP протокола

23.01.2013
Поделиться в:

Большое количество современных технологий, ежедневно входит в нашу повседневную жизнь. И некоторые из них, становятся неотъемлемой частью нашего быта. Одной из таких технологий, стало интернет телевидение или IPTV. Еще пару лет назад, эта технология казалась нам чем-то невероятным и несбыточным, а сегодня уже многие из нас имеют широкополосное соединение с сетью и используют эту технологию в замен обычного эфирного телевидения или как альтернативу другим, например спутниковым источникам телевизионного вещания. Сегодня мы рассмотрим вариант настройки маршрутизатора под управлением сетевой операционной системы Mikrotik RouterOS для работы с наиболее часто используемым в технологии IPTV протоколом - IGMP.

Коротко, IGMP (Internet Group Management Protocol) - это протокол применяемый в сетях использующих IP протокол для управления групповой передачей данных (Multicast).

Большинство современных бытовых и SOHO маршрутизаторов, работа которых построена на собственном программном обеспечении и управляемых через WEB-интерфейс, имеют уже встроенную возможность включения этого протокола. Однако, в операционной системе Mikrotik RouterOS, которая установлена практически на всех маршрутизаторах компании Mikrotik, работа с этим протоколом - опциональна. И изначально не предусмотрена. Однако, это легко решаемо при помощи пакетов, которые можно скачать на сайте производителя.

И так, для начала работы с протоколом IGMP, нам необходимо посетить страницу загрузок компании Mikrotik - http://www.mikrotik.com/download. Там выбрать ваше оборудование и версию вашего программного обеспечения, после чего скачать файл с дополнительными пакетами - All packages.

Настройка IGMP протокола

После чего, необходимо разархивировать полученный файл, и найти там пакет multicast-x.xx-***.npk. Теперь запускаем фирменную утилиту Winbox и подключаемся к нашему маршрутизатору.

Переходим в раздел Files и обычным перетаскиванием, копируем туда наш пакет.

Внимание! Версия устанавливаемого пакета, должна совпадать с версией вашего ПО!

Mikrotik RouterOS и IPTV

Для завершения его установки, все что нам осталось, это перегрузить наш маршрутизатор в меню System -> Reboot

После перезагрузки, нам надо убедиться, что пакет multicast установлен. Для этого, опять подключаемся к нашему маршрутизатору при помощи утилиты Winbox, переходим в раздел System -> Packages, где он должен появиться в списке установленных пакетов.

Проверка если multicast установлен

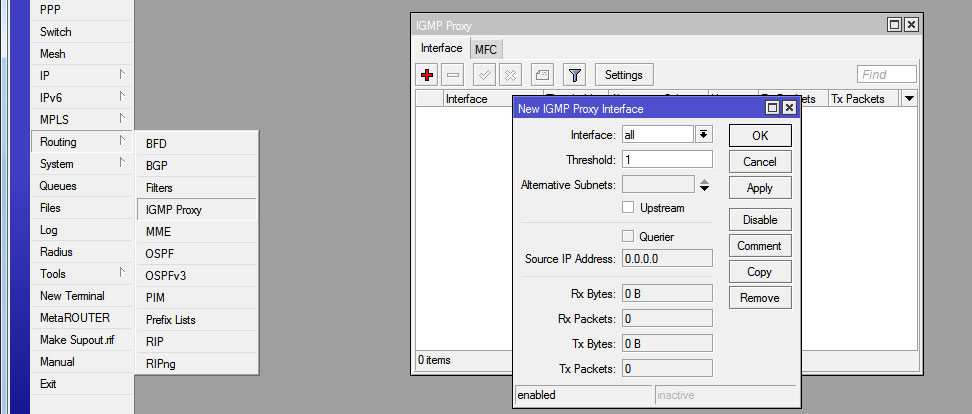

Если все так, и установка прошла успешно, то в разделе Routing у вас должен появиться пункт IGMP Proxy. В который нам и надо перейти. Здесь нам надо создать два новых правила на вкладке Interface.

Переходим к IGMP Proxy.

Кнопкой “+”, добавляем первое правило. Где в качестве Interface, выбираем тот интерфейс, к которому у нас подключен кабель провайдера предоставляющего услугу IPTV, например ether1. Если соединение с провайдером осуществляется посредством одного из туннельных протоколов, например PPPoE, то в качестве Inteface, необходимо выбрать название этого соединения.

Вписываем значение 0.0.0.0/0 в поле Alternative Subnets и ставим галочку возле Upstream.

Добавляем первое правило

Сохраняем правило кнопкой OK. И создаем еще одно. Только на этот раз, нам нужно в качестве Interface, выбрать интерфейс, к которому у нас подключена IPTV приставка. Например ether3. Больше никаких изменений в этом правиле производить не надо.

Выбираем новый интерфейс

В результате, у нас должно получиться два правила.

Новое правило

Алексей С., специально для LanMarket

logo
Mikrotik RouterOS и IPTV - настройка IGMP протокола
Отзывы покупателей
Рейтинг покупателей
5 / 5 5 5 4
На основе 4 оценок покупателей
25%
0%
0%
0%
0%
Отзыв
Отлично
Заголовок*
Достоинства
Недостатки
Комментарий*
Представьтесь
не уверен что можно интерфейс использовать в полседнем окне
Достоинства
у вас там i флаг стоит
Комментарий
у вас там i флаг стоит, что значит неактивно
Комментарий
limpia, добавить в IGMP Proxy интерфейс wlan1 или целиком мост локальной сати."
Комментарий
Подскажите, пожалуйста, каким образом настраивать проброс igmp на iptv-приставку, если проводное соединение между microtik и приставкой отсутствует. Соединяются они посредством wifi канала, через wifi адаптер у приставки.Спасибо!
Комментарий
У меня этот способ не работает. Провайдер дает IPTV только на MAC адрес приставки. Иначе говоря, IPTV работает только если один из портов роутера подключить бриджем к WAN. Но тогда не работает интернет за NAT-ом. Если не трудно, подскажите, как настроить RouterOS таким образом, чтобы один из портов подключался мостом к WAN, а остальные были в локальной сети. На роутерах других марок это настраивается в несколько кликов в веб-интерфейсе, а здесь что-то не получается. Спасибо.
