Bounding интерфейсов на маршрутизаторов Mikrotik для увеличения пропускной способности проводных каналов связи

27.02.2013
Поделиться в:

Функция объединения сетевых интерфейсов - Bounding, уже давно присутствует в операционной системе Mikrotik RouterOS и как следствие, практически во всех маршрутизаторах этого производителя. До недавнего времени, ее применение было мало целесообразно, то из-за не большого количества свободных Ethernet портов, то из-за не высокой общей пропускной способности конкретных моделей. Но с появлением маршрутизаторов серии Mikrotik Cloud Core Router, которые как известно, имеют крайне высокую пропускную способность до 24Гигабит, благодаря 16-ти или даже 36-ядерному процессору (в зависимости от модели), и 12 гигабитных портов, эта ситуация круто изменилась. И теперь Bounding может оказаться довольно востребованным. Например для передачи данных между двумя отдельными сетями на скоростях выше 1Гбита, и пропорциональных количеству объеденных интерфейсов.

Давайте же подробно рассмотрим пример создания такого канала. Для этого мы возьмем два маршрутизатора Mikrotik Cloud Core CCR1036-12G-4S и CCR1016-12G и попробуем добиться скорости передачи данных выше 1Гбита по проводам.

Начнем с того, что подключимся к первому из них и произведем необходимые настройки. Сперва, откроем утилиту Winbox и перейдем в раздел Interfaces. Где на вкладке Bounding объеденим наши интерфейсы.

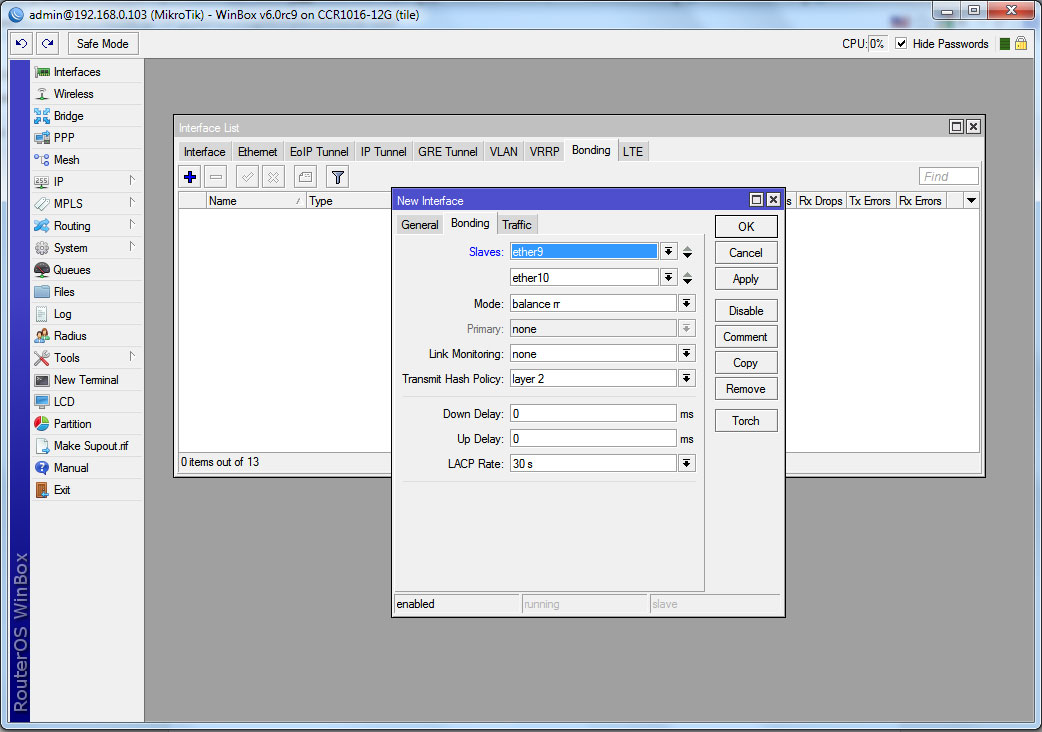

Кнопкой “+” добавляем новую запись. На вкладке General, мы не делаем никаких изменений и переходим на вкладку Bounding, где в качестве Slaves выбираем порты, которые мы будем объединять, например ether9 и ether10. Mode оставляем balance rr, остальные параметры не трогаем. Сохраняем запись кнопкой OK.

Mikrotik RouterOS Bounding

Далее, чтобы присвоить нашим объединенным портам такой же IP адрес как и у всего маршрутизатора в целом, чтобы избежать путаницы в адресах, мы добавляем наш Bounding в мост с основным Ethernet портом, по которому мы подключаемся к маршрутизатору. В нашем случае, это ether2.

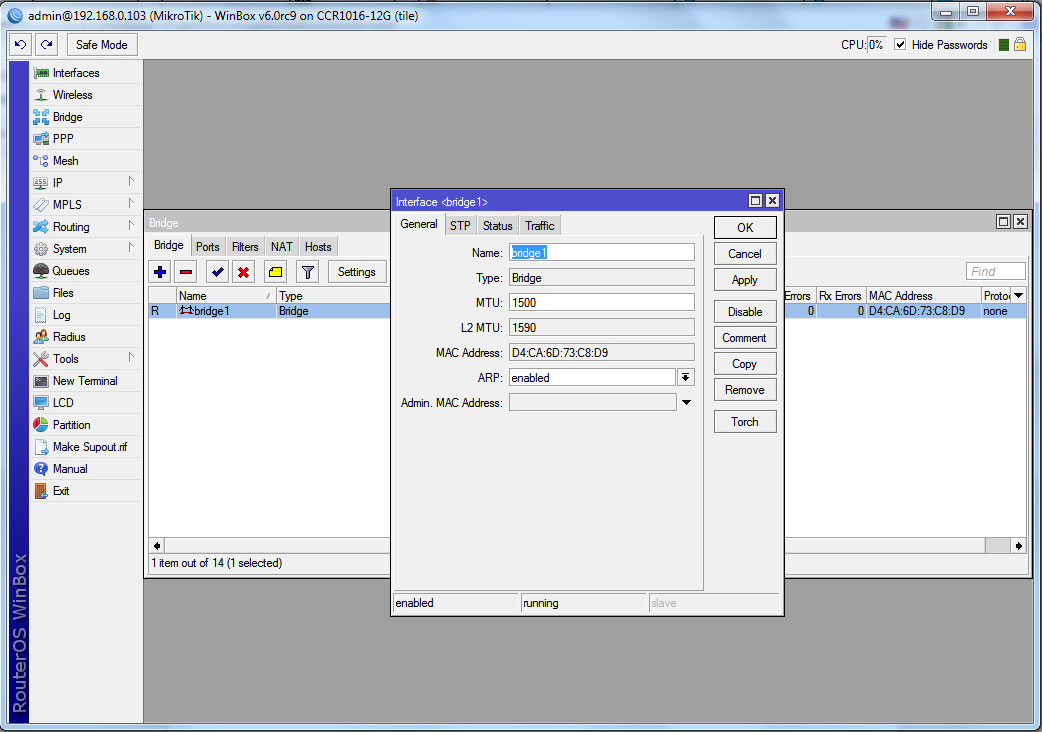

Переходим в раздел Bridge и на одноименной вкладке, кнопкой “+” добавляем новый мост. В открывшемся окне не делаем никаких изменений, просто сохраняем все кнопкой OK.

Mikrotik RouterOS Bridge Bounding

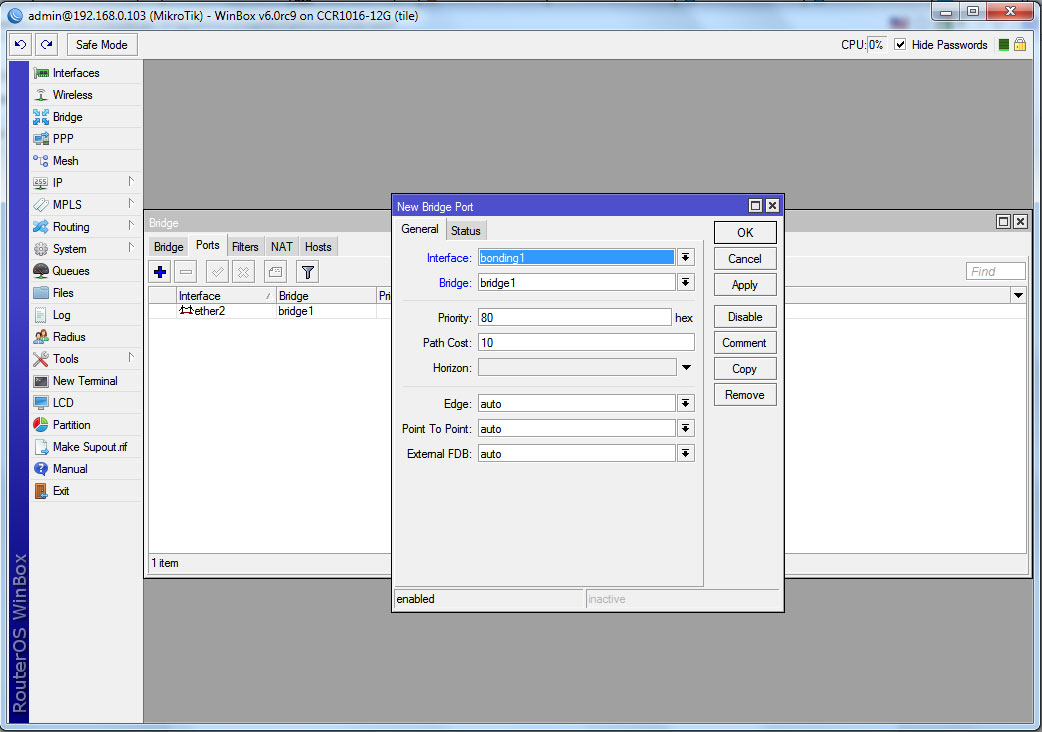

После чего на вкладке Ports мы должны, все той же, кнопкой “+” добавить в наш мост интерфейсы ether2 и bounding1. Делается это в два приема, для первого, в открывшемся окне мы в качестве Interface выбираем ether2, а в качестве Bridge - созданный нами ранее bridge1. Сохраняем кнопкой OK и повторяем все тоже самое, только во второй раз в качестве Interface нужно выбрать bounding1.

Mikrotik RouterOS Bridge

Все что нам осталось, присвоить конкретный IP адрес нашему мосту. Если в вашей локальной сети есть DHCP сервер, то вы можете в разделе IP - DHCP Client добавить новую запись в которой, в качестве интерфейса выбрать bridge1. Или же присвоить фиксированный IP в разделе IP - Addresses.

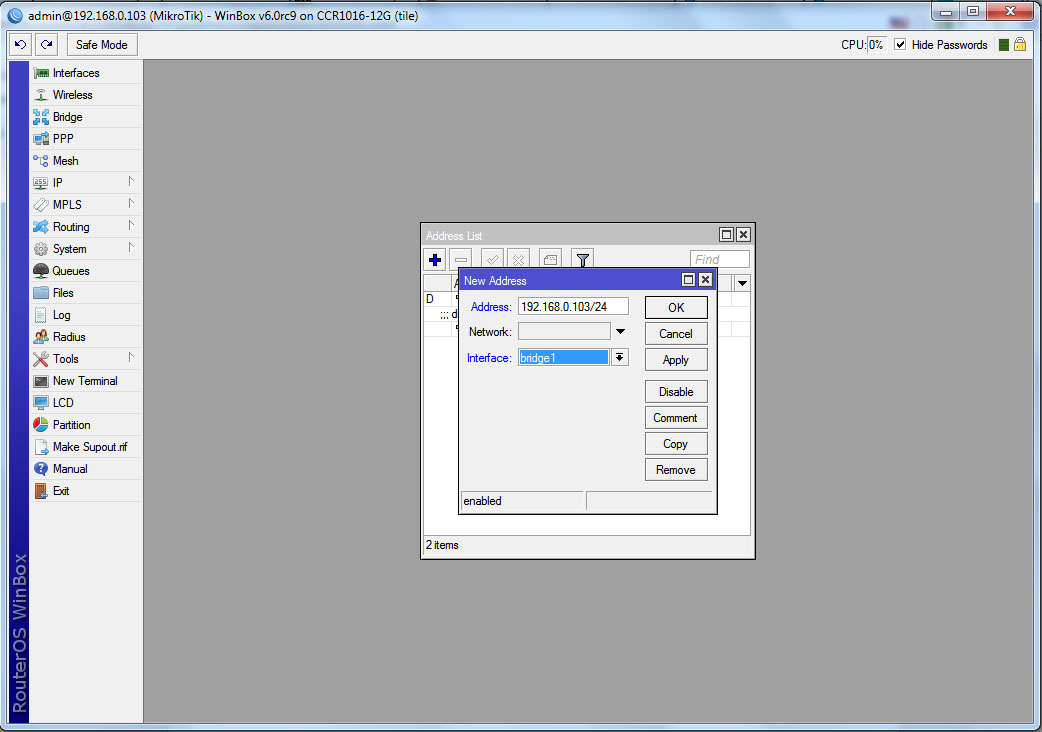

Открываем раздел IP - Addresses, и добавляем новую запись кнопкой “+”. В открывшемся окне в поле Address вписываем, к примеру 192.168.0.103/24, и выбираем bridge1 в поле Interface. Сохраняем новую запись и у нас первый маршрутизатор будет иметь постоянный IP в нашей локальной сети, вне зависимости от того, к какому из портов (ether2, ether9 или ether10) мы будем подключены.

Mikrotik RouterOS Addresses

Настройка первого маршрутизатора закончена. Теперь мы подключаемся ко второму, в нашем случае это Mikrotik Cloud Core CCR1036-12G-4S. И в точности повторяем все настройки, за исключением присваиваемого IP адреса. Он должен отличаться от присвоенного первому маршрутизатору, ну и конечно же, не должен совпадать не с одним из адресов любых других подключенных к локальной сети устройств.

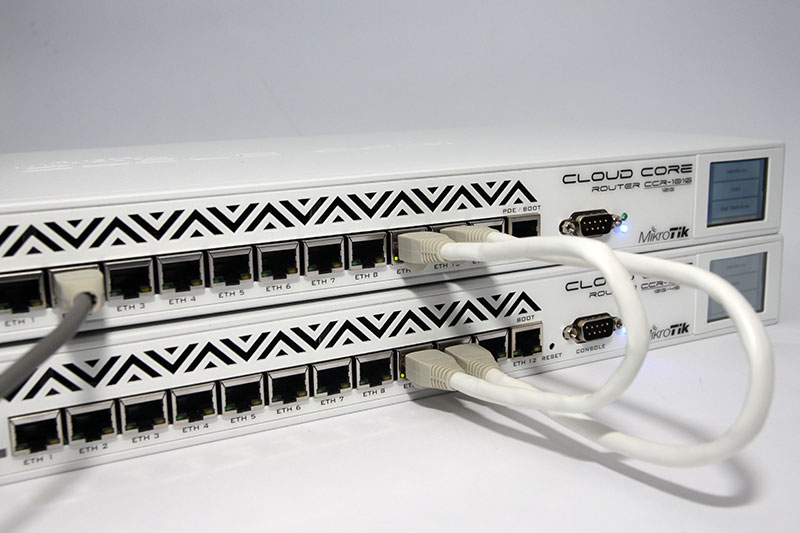

По окончанию настройки, мы соединяем порты 9 и 10 первого и второго маршрутизаторов.

Mikrotik Cloud Core Router Bounding

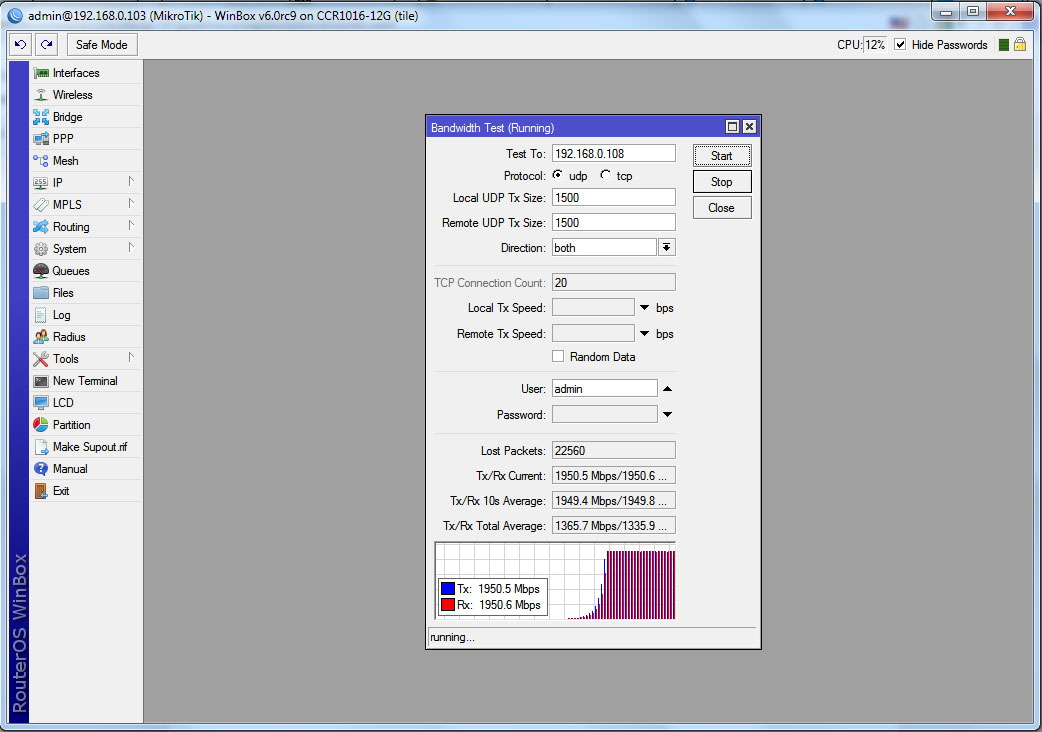

Ну и теперь, можно приступить к тестированию пропускной способности полученной нами связки двух портов. Для этого, мы воспользуемся встроенной в Mikrotik RouterOS утилитой Bandwidth Test.

Mikrotik Cloud Core Router Bounding Bandwidth Test

И как и предполагалось, мы получили скорость передачи данных 1950Mbps, в обоих направлениях. Что без малого и составляет - 2 Гбита Full Duplex и полностью доказывает работоспособность функции Bounding. Лишний раз подтверждая высокую производительность маршрутизаторов семейства Mikrotik Cloud Core Router, обзор которых вы можете прочитать на нашем сайте.

Алексей С., специально для LanMarket
