Mikrotik hEX PoE (RB960PGS)

Основное назначение маршрутизатора - организация небольших высокоскоростных сетей с использованием устройств, поддерживающих дистанционное питание по витой паре (технология РоЕ), например системы видеонаблюдения с использованием IP-камер. Малая потребляемая мощность, возможность собственного дистанционного питания (вместе с подключенными устройствами) по витой паре (технология passive PoE) позволяют создавать вычислительные сети без параллельного развертывания сетей питания и использовать маршрутизатор в местах, где существуют сложности с обеспечением гарантированного электропитания, например, на чердаках, в подвалах, технических коридорах и т.п.

Техническеие данные

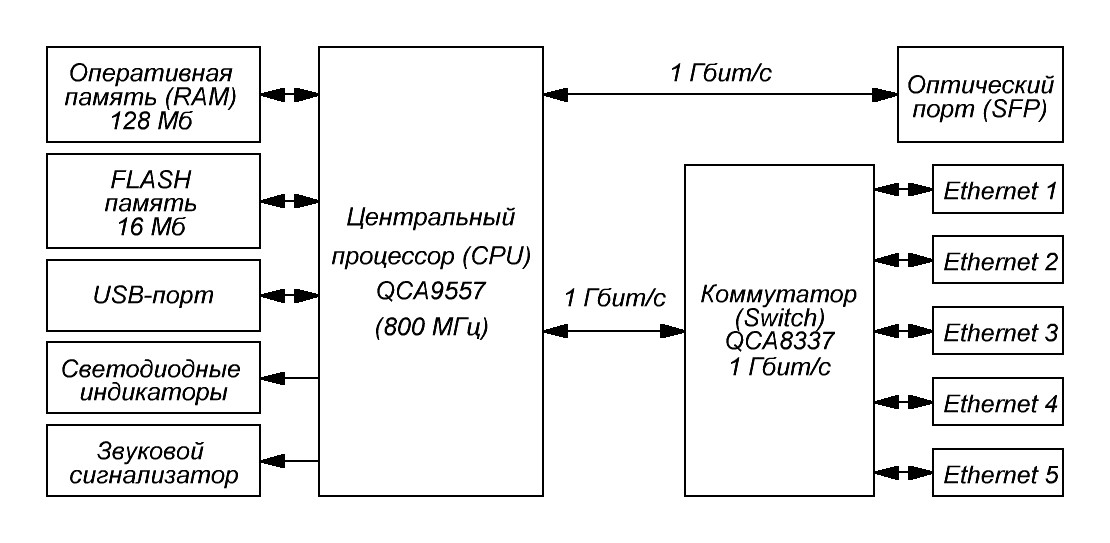

Основой hEX PoE RB960PGS является процессор QCA9557, работающий на частоте 800 МГц. На плате устройства установлено 128 Мбайт оперативной памяти и 16 Мбайт FLASH памяти, в которой хранится программа (прошивка) и настройки маршрутизатора. Маршрутизатор имеет светодиодную и звуковую индикацию режимов работы, а также USB-порт. Управление проводными портами Ethernet 1...Ethernet 5 осуществляется коммутатором на основе специализированной микросхемы QCA8337, обеспечивающей обмен данными с устройством, подключенным к порту с максимальной скоростью 1 Гбит/с. Оптический порт (SFP) подключен непосредственно к центральному процессору. Обмен данными между центральным процессором, коммутатором и оптическим портом осуществляется с максимальной скоростью 1 Гбит/с.

Питание маршрутизатора

Питание маршрутизатора, вместе с подключенными устройствами может быть обеспечено двумя способами:

• от отдельного источника питания;
• по витой паре WAN кабеля, который должен быть подключен к порту Ethernet 1.

Собственное потребление маршрутизатора в режиме максимальной загрузки не превышает 9 Вт.

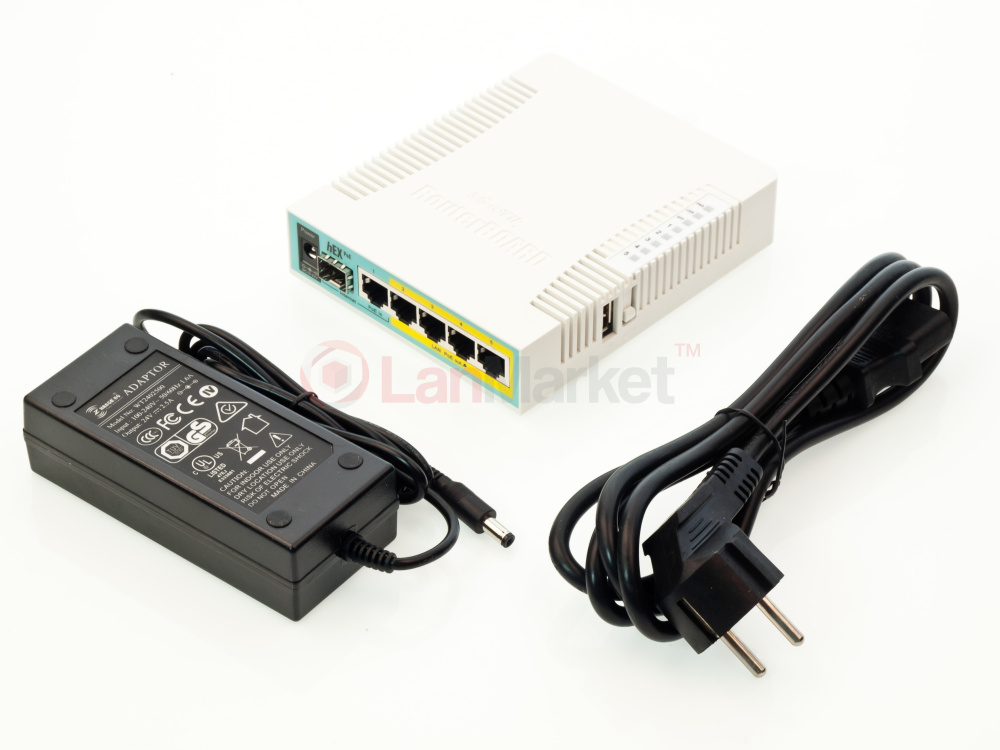

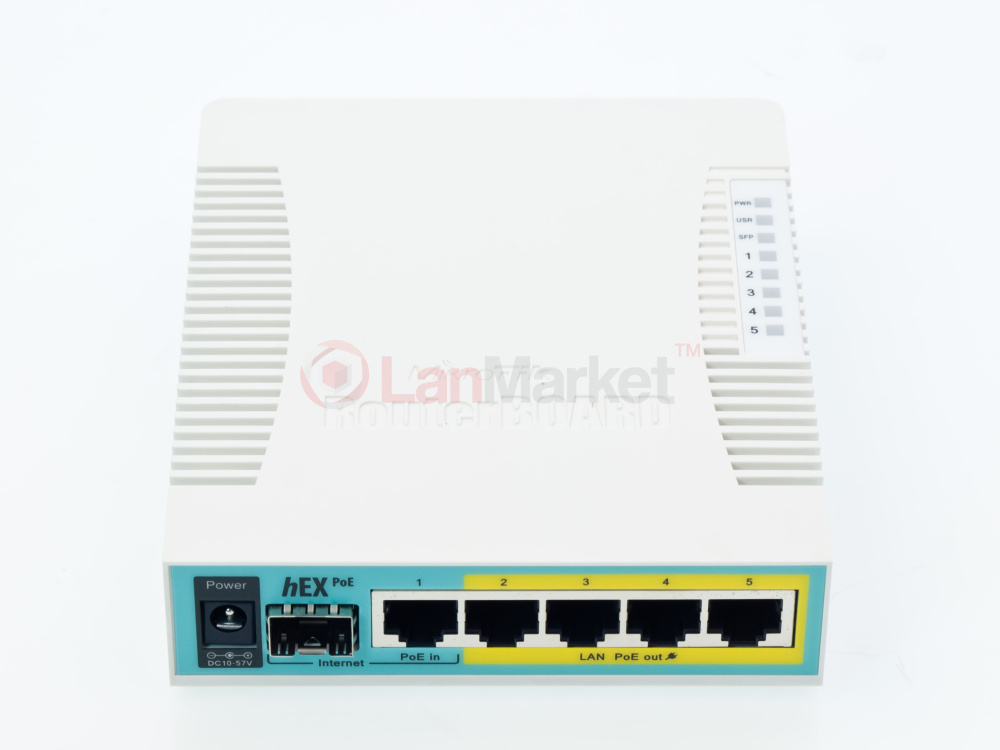

Внешний источник питания постоянного тока напряжением 11...57 В подключается к разъему питания (цилиндрический разъем в внешним диаметром 5 мм и внутренним - 2 мм) . В комплекте с маршрутизатором поставляется источник питания напряжением 24 В с максимальным выходным током 2,5 А. Таким образом, максимальная суммарная мощность устройств, подключаемых к маршрутизатору по технологии РоЕ не может превышать 48 Вт, а максимальная мощность одного устройства - 24 Вт. При необходимости подключения более мощных устройств напряжение питания необходимо увеличить.

Питание по витой паре осуществляется по технологии passive PoE, которая соответствует стандартам IEEE 802.3af/at. Напряжение питания должно находиться в диапазоне 11...57 В. При питании маршрутизатора данным способом необходимо учитывать, что максимальная мощность, для устройств 4 класса, по спецификациям IEEE 802.3af/at ограничена величиной 30 Вт, следовательно, максимальная суммарная мощность подключенных устройств не должна превышать 21 Вт.

Питание внешних устройств

Mikrotik hEX PoE RB960PGS поддерживает дистанционное питание до 4 устройств по технологии PoE, которые должны быть подключены к портам Ethernet 2...Ethernet 5 по стандарту IEEE 802.3af/at с максимальным напряжением 56 В.

Максимальный выходной ток одного порта составляет 1 А. Общий ток, потребляемый всеми устройствами, подключенными к маршрутизатору, не должен превышать 2 А. Таким образом, максимальная мощность, потребляемая всеми устройствами (при питании от отдельного источника питания), не должна превышать 112 Вт.

Операционная система

Маршрутизатор работает под управлением операционной системы MikroTik RouterOS Level 4 (начиная с версии 6.25).
