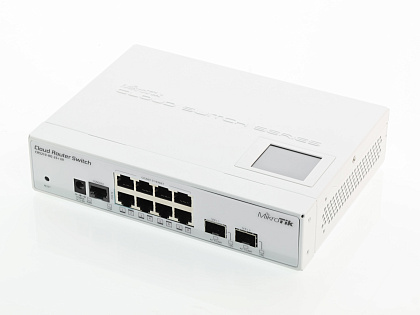

Cloud Router Switch CRS210-8G-2S+IN Mikrotik

Набор интерфейсов

Данная модель оснащается 8-ю сетевыми интерфейсами RJ45 Gigabit Ethernet и двумя слотами SFP+ для модулей Mini-GBIC. Первый слот поддерживает как 10G, так и менее скоростные модули 1.25G, в то время как второй слот поддерживает исключительно модули 10G. На передней панели также имеется консольный порт RJ45.

Функциональность RouterOSLevel 5

В отличие от обычных коммутаторов, вся серия CRS работает под управлением операционной системы RouterOS с 5-м уровнем лицензии, чем обеспечивается уникальная функциональность этих устройств.

Аппаратная начинка

CRS 210-8G-2S+IN - не просто коммутатор Layer 3, это полноценный маршрутизатор. В основе устройства используется чип QCA8519, сочетающий в себе вычислительный процессор с частотой 400 МГц и 26-портовый аппаратный свич.

Аппаратный коммутатор поддерживает 26 интерфейсов, поэтому разработчики пошли хитрым путем, вместо использования обычных ETH PHY, для 8-ми интерфейсов RJ45 в CRS 210-8G-2S+IN задействовано 2 интерфейса QSGMII, каждый из которых в свою очередь объединяет 4 интерфейса SGMII в общий интерфейс на 5 Гбит. Таким образом, для 8 портов выделяется шина с пропускной способностью 10 Гбит. Оставшиеся 2 слота SFP+ задействуют 2 интерфейса XAUI (10G каждый)

По-умолчанию, все интерфейсы объединены в единую группу, а весь проходящий трафик обрабатывается самим чипом. При желании, пользователь может самостоятельно выбрать любые интерфейсы для функций маршрутизации, в этом случае трафик уже будет обрабатывать процессор.

Процессор и коммутатор объединены шиной с пропускной способностью 1 Гбит, поэтому при использовании некоторых функций RouterOS, требующих ресурсов процессора эта шина будет являться самим узким местом данной платформы.

В устройстве применена NAND-память объемом 128 Мбайт, чего с избытком хватит для хранения бекапов, логов и даже кастомного сервера HotSpot. Объем оперативной памяти составляет всего 64 МБ, что вполне соответствует применяемому процессору на 400 МГц. CRS - в первую очередь продвинутый коммутатор, не забывайте об этом.

Размещение на столе или в серверной стойке

CRS 210-8G-2S+IN имеет очень скромные размеры, поэтому в устройстве применяется активная система охлаждения на базе одного вентилятора, располагающего на задней части корпуса. Поддерживается функция мониторинга температуры и напряжения.

В базовый комплект поставки включен блок питания и элементы крепления для монтажа в стойку 1U. На верхней части корпуса имеется сенсорный экран, доступ к которому может быть ограничен в случае стоечного размещения, исключения составляют шкафы с вертикальным размещением коммутатора.

Сфера применения

CRS 210-8G-2S+IN - гибридный продукт для тех, кого не устраивают возможности обычных управляемых коммутаторов, а переход на полноценный маршрутизатор при этом не является целесообразным.

Также данная модель подойдет для сложных конфигураций, для которых не оправдана покупка больших устройств с большим количеством интерфейсов.
