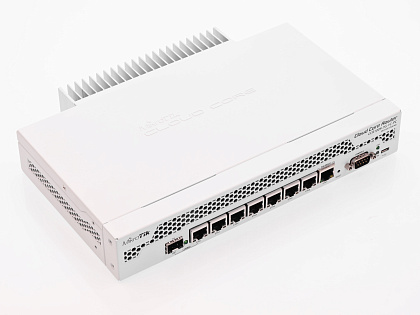

Cloud Core Router CCR1009-7G-1C-PC Mikrotik

CCR1009-7G-1C-PC - самая младшая модель в обновленной линейке устройств CCR1009. Единственное отличие от старшего собрата CCR1009-7G-1C-1S+PC состоит в отсутствии дополнительного слота SFP+, соответственно нет возможности подключать устройство к сетям 10G.

Важные изменения для повышения производительности

Одним из недостатков предыдущего поколения CCR многие пользователи считали наличие промежуточного аппаратного свича между сетевыми интерфейсами и центральным процессором.

Для сравнения, у популярной модели CCR1009-8G-1S-1S+ четыре интерфейса подключены к непосредственно к процессору, еще четыре интерфейса объединены при помощи аппаратного свича Atheros 8327. Узким местом такой конфигурации является пропускная способность шины между switch-chip и CPU, равная 1 Гбит.

В новом маршрутизаторе CCR1009-7G-1C-PC все сетевые интерфейсы подключены непосредственно к центральному процессору TILE-Gx9, благодаря чему система лишается узкого места, а весь трафик обрабатывается на процессоре.

CCR1009-7G-1C-PC больше не имеет ограничения по скорости для обмена между группой интерфейсов Eth1-Eth4. Новинка обеспечивает общую пропускную способность на уровне 7 900 Мбит/сек и пакетную производительность до 14.8 Mpps.

Комбо-порт

Как вы наверное заметили, на смену маркировки 8G в новых моделях указывается 7G 1C, что обозначает 7 интерфейсов Gigabit Ethernet и один комбо-порт.

Что же такое комбо-порт? Комбо-порт - виртуальный программный интерфейс, объединяющий в себе два физические интерфейсы: гигабитный RJ45 и слот SFP. Вы можете использовать любой вариант подключения, более удобный для вас. При этом, в панели управления  RouterOS осуществляется выбор типа интерфейса.

Вторая особенность комбо-порта - аппаратный fail-over, маршрутизатор может осуществлять автоматическое переключение между двумя линиями или каналами, в случае отказа.

Поддержка модулей SFP на 100 Мбит

Еще одной интересной особенностью CCR1009-7G-1C-PC является долгожданная поддержка модулей стандарта 100BASE-LX/100BASE-SX/100BASE-BX. Иногда бывают ситуации, когда на предприятии используется мощный коммутатор, но канал провайдера подключается на скорости 100 Мбит/сек. Поддержка старых модулей позволяет избежать необходимости в дополнительном сетевом оборудовании.

Функция резервирования питания

CCR1009-7G-1C-PC от Mikrotik выполнен в форм-факторе 1U, все элементы крепления включены в базовый комплект поставки. Данная модель поддерживает функцию резервного питания. Первый источник может быть подключен при помощи внешнего адаптера, второй - при помощи технологии PoE In.

Использование двух источников питания позволяет повысить надежность узла и исключить отключение активных клиентов в случае аварий в сети электропитания или выхода из строя основного источника питания.

Пассивное охлаждение

Отличительной особенностью модели CCR1009-7G-1C-PC является полностью пассивная система охлаждения, обеспечивающая бесшумную работу устройства при любом уровне нагрузки.

Функциональные возможности

CCR1009-7G-1C-PC - младшая моделей в линейке CCR1009, тем не менее, сочетание богатого набора интерфейсов, мощного 9-ядерного процессора, 2 Гбайт оперативной памяти и RouterOS Level 6 предоставляет своему владельцу богатые возможности для создания высокопроизводительной сетевой инфраструктуры.

Объем постоянной памяти составляет 128 МБ, в случае использования The Dude, этот объем может быть расширен при помощи карт памяти microSD.
