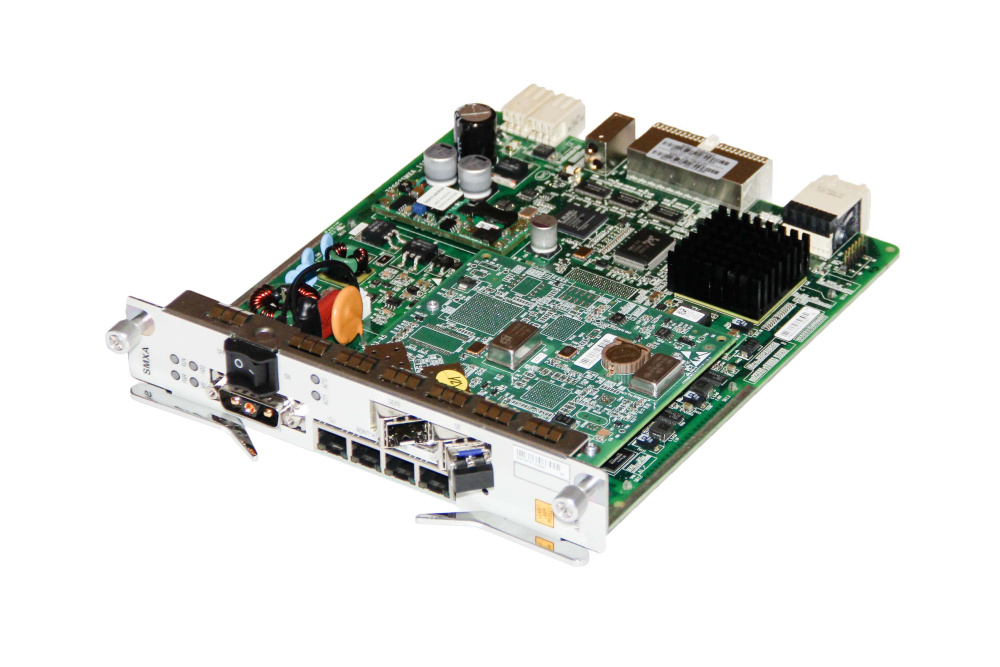

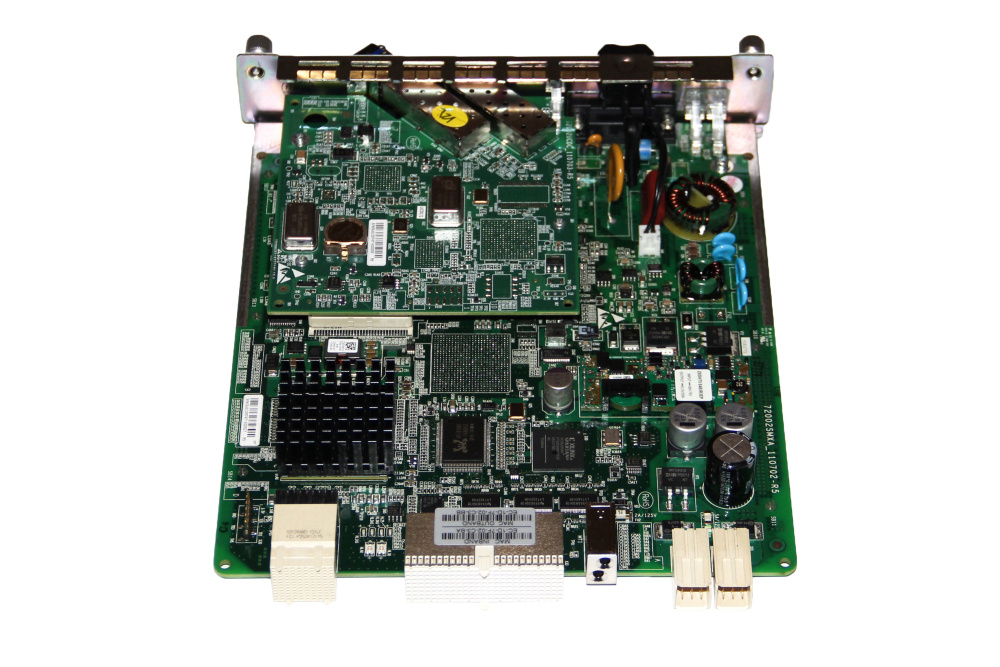

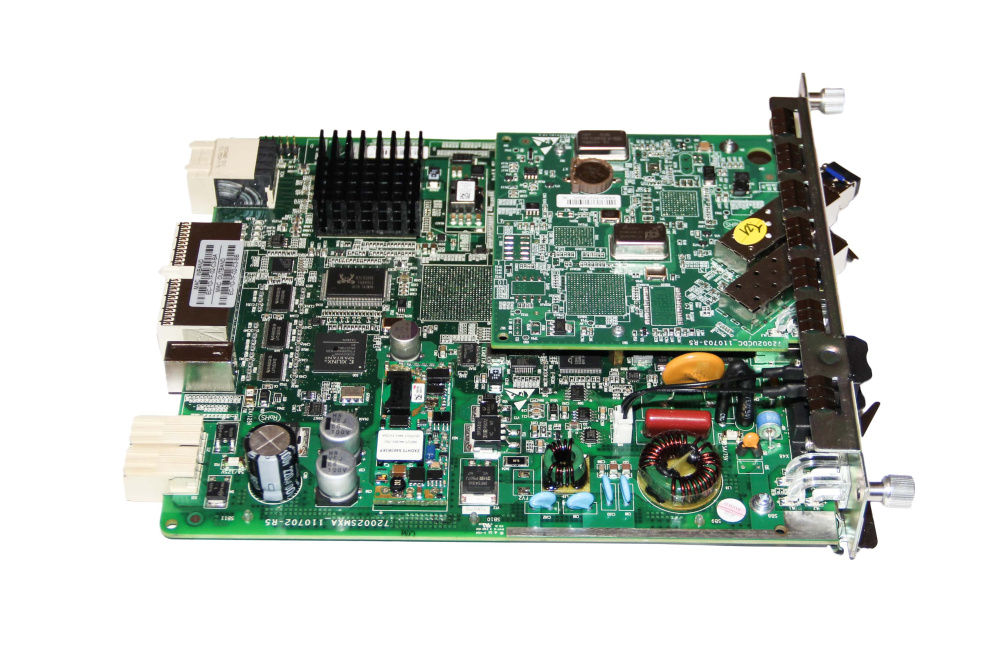

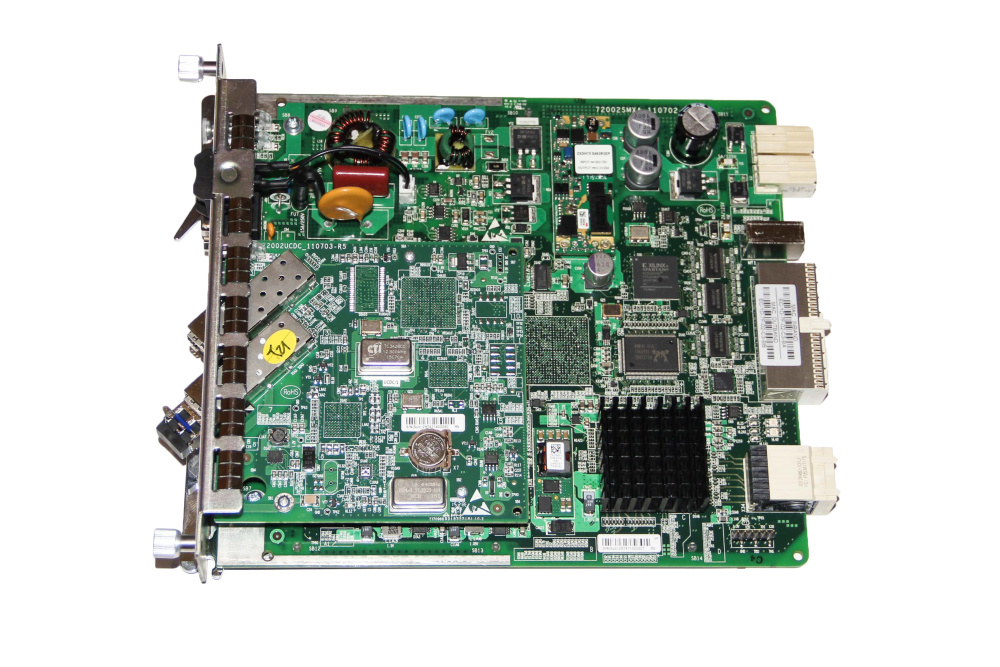

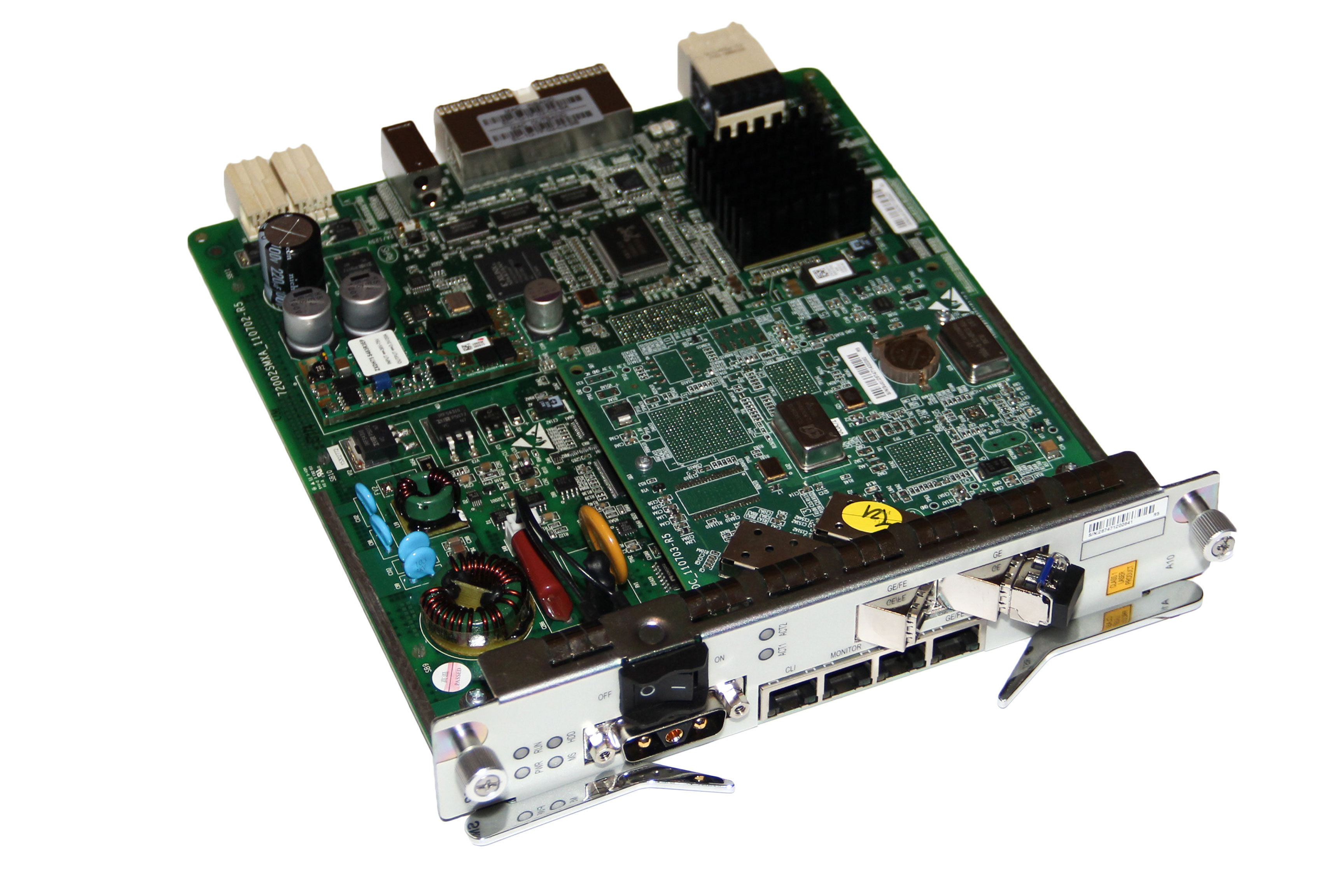

ZXA10 SMXA/1 ZTE

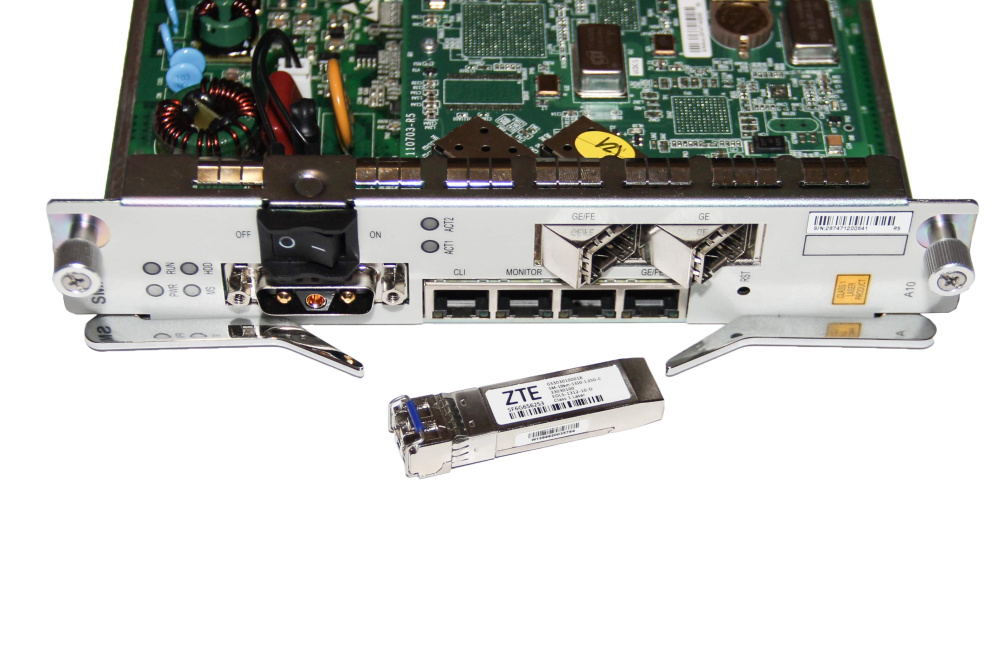

Также на плате расширения SMXA/1 присутствуют: один внеполосной порт NM, один последовательный порт для отладки, два оптических порта GE, один 10М/100М/1000М Ethernet-порт и один порт мониторинга среды.

SMXA/1 – это ядро коммутатора ZXA10 C320, которое осуществляет контроль и управление всей системой, а также выполняет неблокируемую коммутацию всех линейных плат. Он обеспечивает IP-маршрутизацию VLAN, QoS и отвечает за безопасную передачу данных.

Характеристики производительности модуля

• максимальное число 802.1Q VLAN - 4K, диапазон VLAN ID — 1-4094;
• максимальное число MLVAN — 256;
• переадресация L3, 12K записей маршрутизации IPv4 и 6K записей маршрутизации IPv6;
• двойной стек протоколов IPv4 и IPv6;
• uplink-интерфейс: 1 порт GE, 1 оптический порт GE, 1 электрический порт GE.

Модуль управления и контроля включает в себя программное обеспечение контроля и программное обеспечение обработки протоколов, модуль связи между платами, процессор заголовков, чип Ethernet-коммутации и главный центральный процессор управления. Обеспечивает принудительную загрузку версии для каждой линейной платы и перезагрузку интерфейсов, обнаруживает данные плат, доступных для аппаратного и программного обеспечения, выполняет функции обнаружения и управления вентиляторами.

Модуль синхронизации/таймирования: Обрабатывает системную синхронизацию/таймирование в соответствии со стандартами G.8262, G.8264, G.781 и IEEE 1588v2.

Модуль питания обрабатывает силовой вход постоянного тока, включая защиту цепи и фильтрацию, обеспечивает молниезащиту, защиту от обратного соединения, фильтрацию питания и определение перепадов напряжения.
