ZXA10 GTGH C++ (v.G22) ZTE

Характеристики платы GTGH

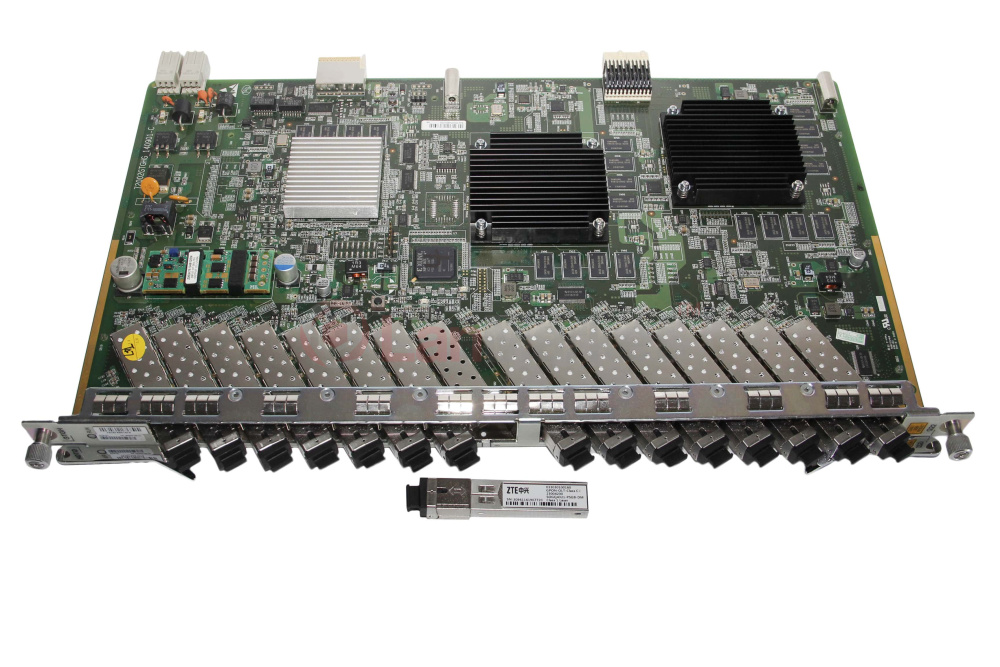

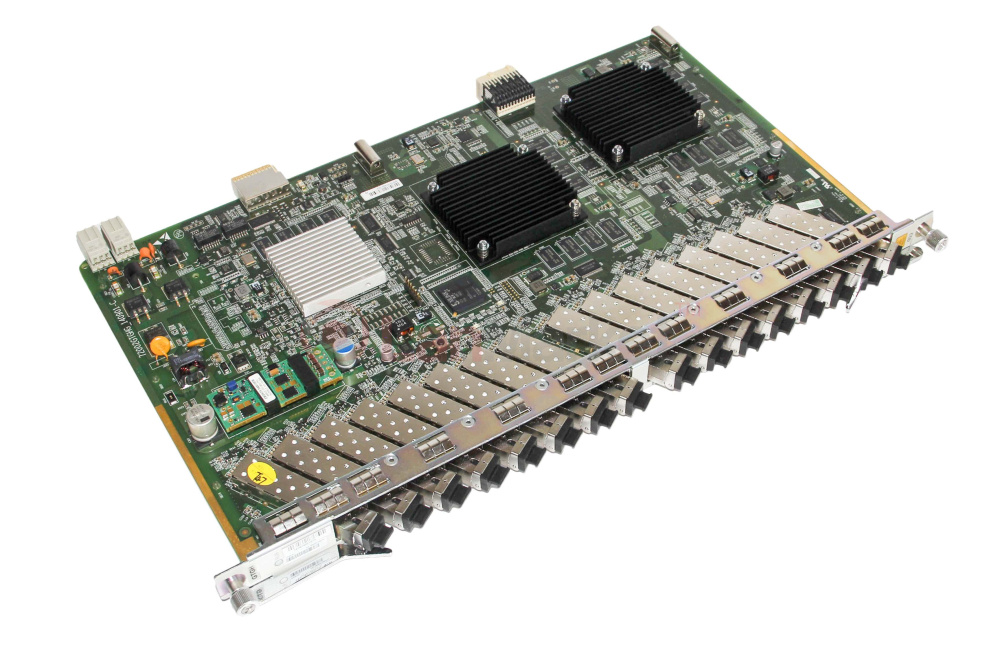

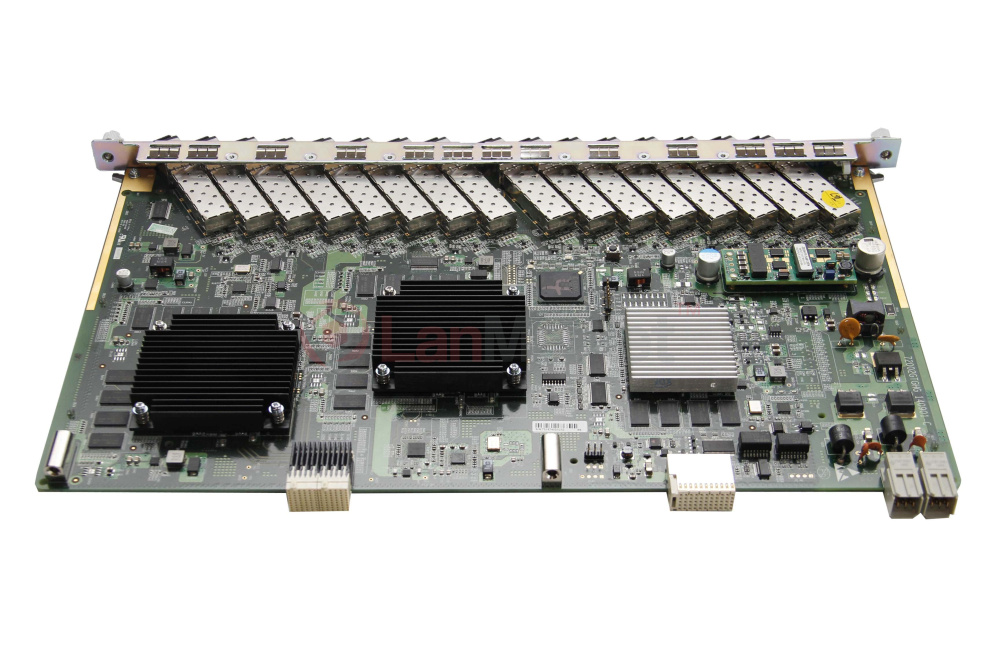

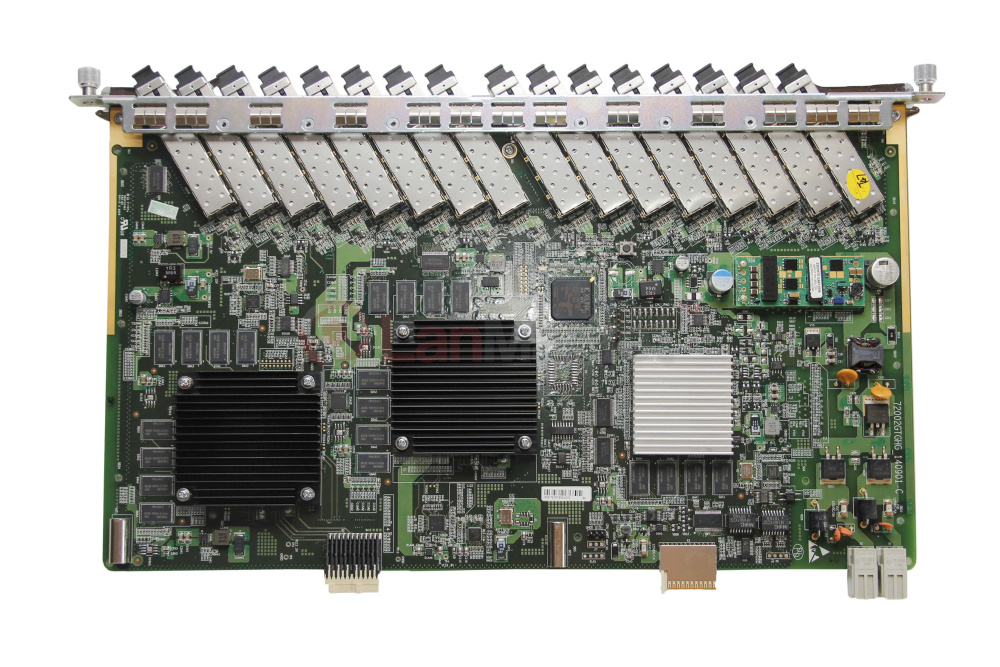

Плата содержит 16 оптических портов для подключения абонентских устройств по интерфейсу GPON в соответствии со стандартом TU-T G.984. В PON порты моджно устанавливать оптический приёмопередатчик (трансивер) SFP GPON OLT Class B+ (28dB) или SFP GPON OLT Class C+ (33dB), осуществляющий прием/передачу данных со скоростью 1,244 Гбит/с в восходящем и до 2,488 Гбит/с в нисходящем направлениях. В модулях используются лазеры 1490 нм (передача) и 1310 нм (прием), позволяющие осуществить связь на расстояние до 20 км. Коэффициент деления каждого порта 1:128, что позволяет подключать до 128 абонентских терминалов, на один порт, а суммарное количество подключенных ONU,  для платы GTGH, составляет 2048 пользовательских устройств (ONU).

Функциональные особенности

Модуль контроля доступа к среде пассивной оптической сети (PON MAC) выполняет следующие функции:

- формирование и расформирование кадров конвергенции (GTC);

- формирование и расформирование кадров инкапсуляции (GEM);

- прямое и обратное преобразование пакетов на уровне услуг;

- упаковка и группировка на основе кадров инкапсуляции (GEM);

- автоматическое обнаружение, регистрацию и удаленное тестирование абонентских устройств (ONU) в соответствии с протоколом G.984.3;

- динамическое выделение пропускной способности (DBA);

- шифрование данных (AES);

- прямое исправление ошибок (FEC);

- кодонезависимую передачу канала динамического распределения пропускной способности и определения интерфейса контроля и управления ONU (OMCI);

- обнаружение аварийного сигнала на стороне OLT в соответствии с протоколом G.984.3;

- формирование статистики (количество принятых и переданных пакетов GEM, количество ошибок и т.п.).

Общая настройка платы, управление модулями PON MAC и обработки осуществляется с помощью модуля управления.

Модуль синхронизации

Модуль синхронизации обеспечивает синхронизацию модуля PON MAC, соответствии со стандартами G.8262, G.8264, G.781 и IEEE1588v2.

Связь платы GTGH с платформой ZXA10 обеспечивается тремя информационными шинами:

- шиной передачи данных, которая соединяет линейные платы с ядром коммутации системы;

- шиной управления, которая соединяет линейные платы с платой управления;

- шиной синхронизации, которая соединяет линейные платы с модулем синхронизации и обеспечивает общую синхронизацию системы.

Модуль обработки

Обеспечение абонентов требуемыми сервисами и услугами осуществляется модулем обработки. Модуль обработки обеспечивает требуемое качество услуг (QoS) в соответствии с соглашением об уровне сервиса (SLA) в зависимости от текущего состояния пользовательских запросов. В число его функций входит:

- пересылка услуг между виртуальными локальными сетями (VLAN) в режиме моста;

- настройка, маркировка и перемаркировка приоритетов (ToS/DSCP mapping);

- классификация трафика и составление списка контроля доступом (ACL);

- составление очередей, обеспечение необходимой полосы пропускания для пользовательских услуг по восходящим и нисходящим линиям;

- обеспечение многоадресной передачи для выполнения широковещательных запросов SCB на уровне ONU.

Особенности

По своим техническим характеристикам плата GTGH аналогична плате GTGO. При этом она имеет удвоенное количество оптических портов (16 вместо 8) и может быть использована для построения как новых, так и для расширения существующих сетей без замены основного оборудования.

Линейная карта GTGH может быть установлена в любой слот платформы С300, С320, предназначенный для установки линейных плат интерфейсов EPON, GPON, P2P, 10GEPON, TDM с возможностью «горячей» замены и параллельной работы в системе с платами других типов (интерфейсов).

Плата GTGH доступна в трех ревизиях G21, G22 и K00. Уточняйте нужную версию у менеджера.
