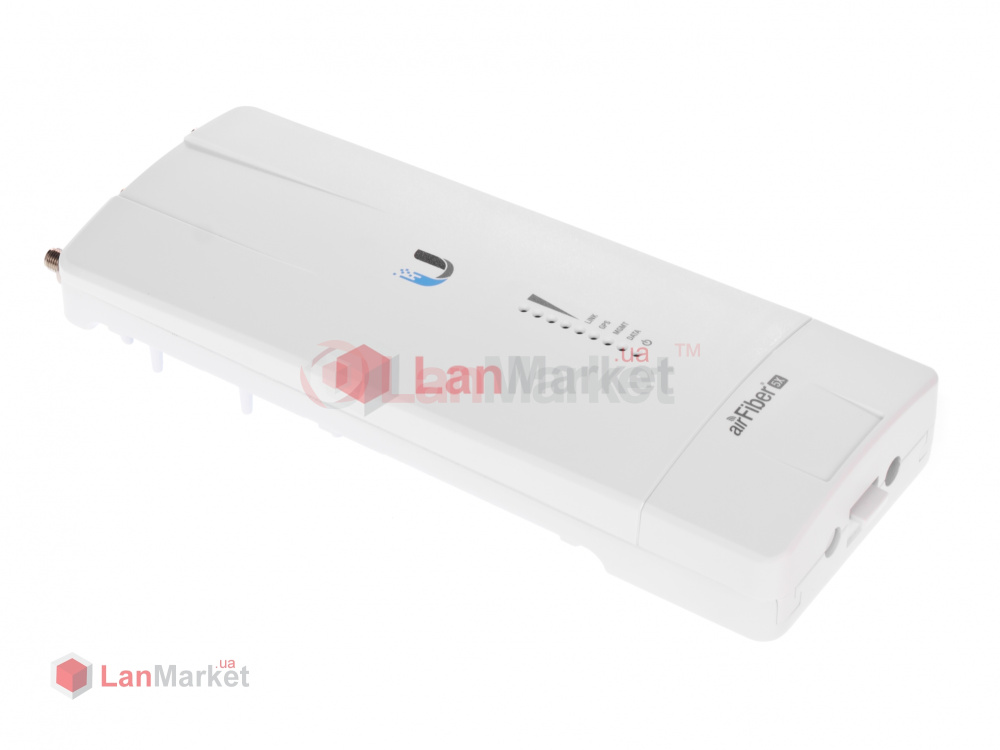

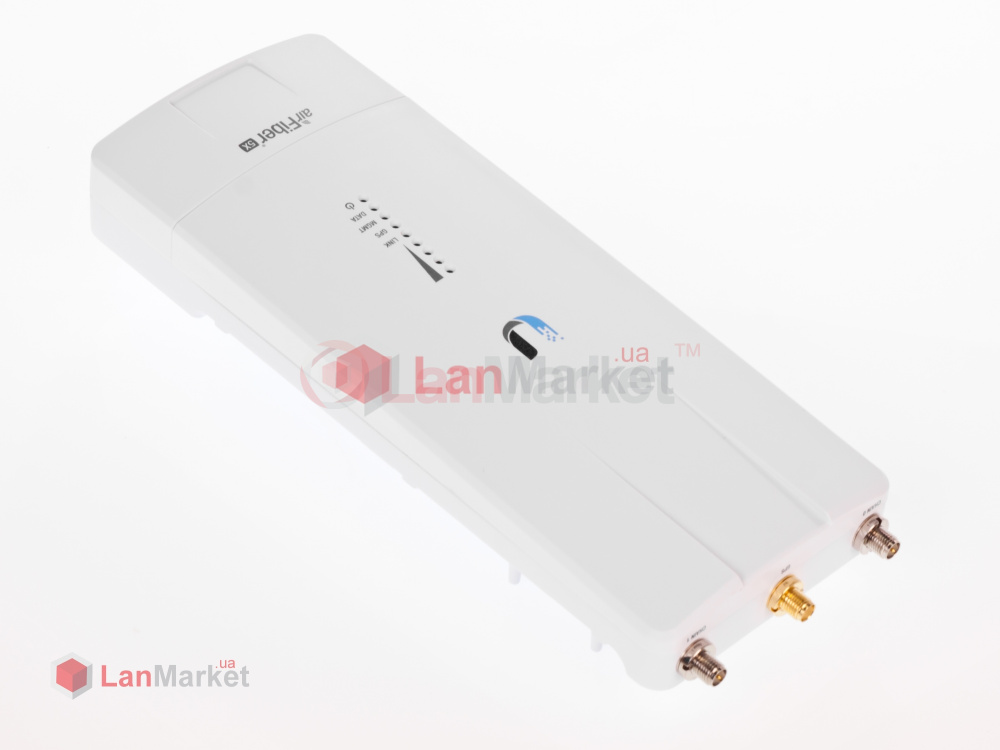

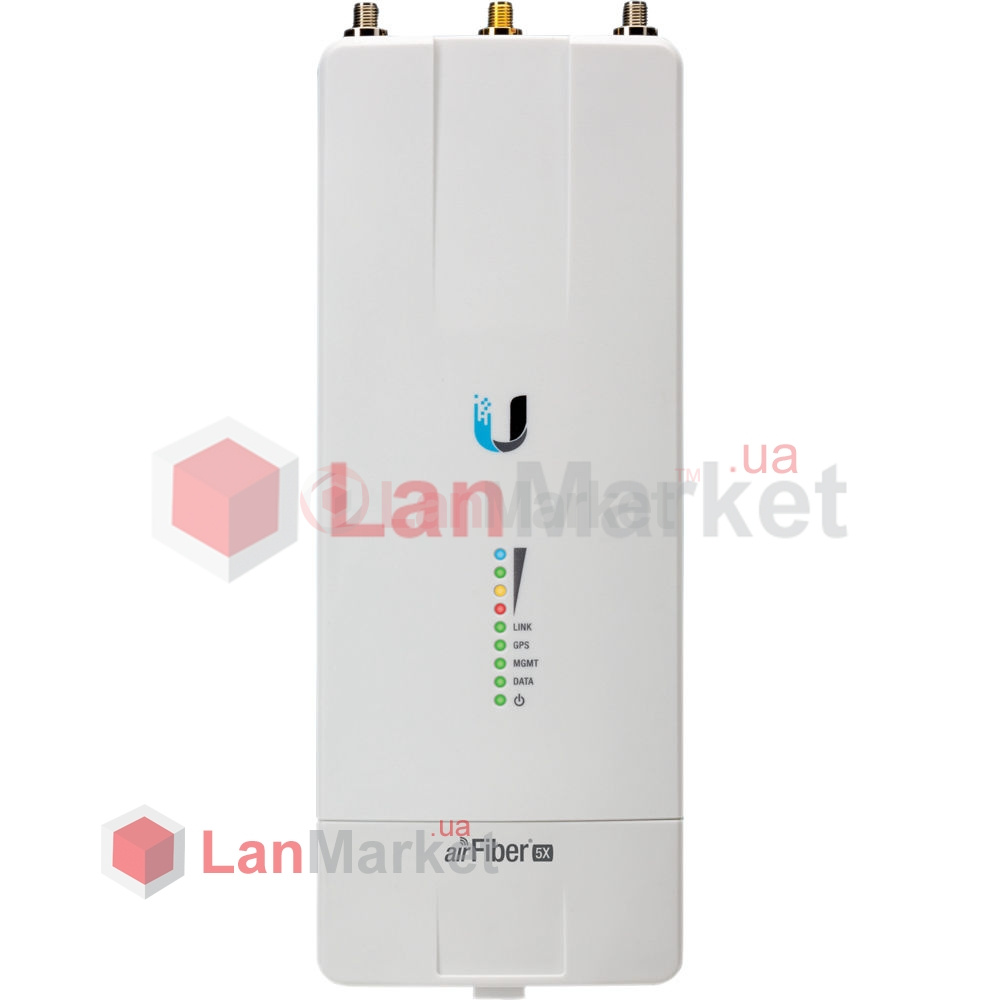

AirFiber 5X (AF-5X) Ubiquiti Networks

Удобство монтажа

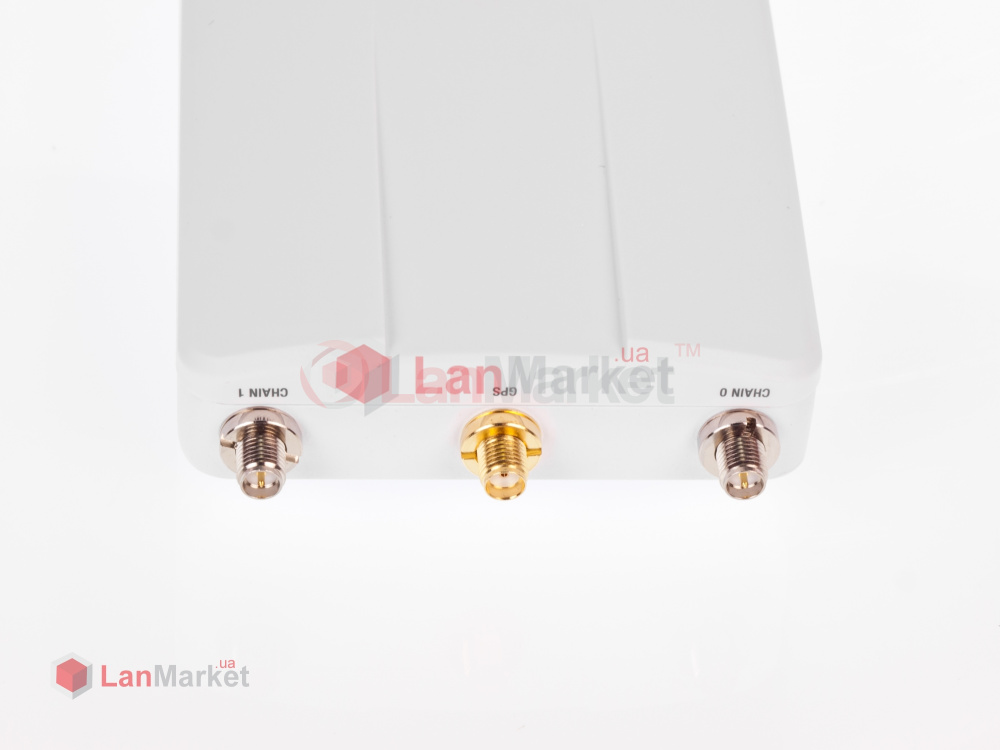

Это первое устройство в линейке AirFiber, который стал по-настоящему удобным в монтаже. С ним этот процесс такой же простой, как и для обычного Rocket M5. Размеры их также сопоставимы. И это не зря - ведь AirFiber 5X не имеет интегрированной антенны, как AF24 или AF5, а подключается к RocketDish! Или другой антенны по вашему выбору. Правда, производитель настоятельно рекомендует использовать специальную серию антенн - AirFiber X Antenna, основным отличием которых является расположение поляризаций не вертикально и горизонтально, а под углом 45 градусов. Это позволяет лучше бороться с помехами и обеспечивает одинаковые сигналы по обоим каналам на длинных трассах. Для тех же, кто хочет сэкономить средства и использовать старые антенны Ubiquiti Networks предлагает специальный набор для переоборудования обычных RocketDish в совместимы с AirFiber X.

Производительность и технические характеристики AF-5X

Сохраняя удобство, AF-5X обеспечивает лучшие показатели производительности, которые были бы  недоступны  решением на базе обычных WiFi-чипсетов. Ведь его сердцем является фирменная архитектура INVICTUS (TM) с высокой спектральной эффективностью и PPS. И это все в диапазоне 5 ГГц, который позволяет работать в стесненных погодных условиях и на больших расстояниях, что особенно актуально в сочетании с возможностью подключения антенн с высоким усилением.

Также, уже традиционно, присутствует возможность ограничения максимального режима модуляции для улучшения связи в условиях, когда устройства не могут стабильно работать при высокой модуляции. Кстати, работу при модуляции 256-QAM, которая является максимальной для устройства, производитель обещает при обеспечении уровней сигнала не менее -60 dBm на входе и мощности не более 19 dBm на выходе. Для установления же линка на минимальной модуляции будет достаточно показателей -90 dBm и 26 dBm, соответственно.

Настройка сигнала AirFiber 5X

Качественно настроить антенны, для получения хорошего сигнала, вам поможет отображенный на каждом из устройств уровень сигнала, в обе стороны по каждому каналу отдельно. С помощью веб-интерфейса можно также посмотреть пропускную способность смонтированного канала, при которой не должно быть потерь при текущем уровне сигнала.

AirFiber 5X может работать не только в широком диапазоне частот, но и с различной шириной канала. Этот параметр настраивается и может составлять 10, 20, 30, 40 или 50 МГц. И даже больше - частота и ширина канала могут быть разные в каждом направлении передачи данных! Эту опцию трудно переоценить - она позволит нормально работать между зашумленным точками, где есть свободные частоты только в разных концах диапазона.

Безопасность и шифрование AF-5X

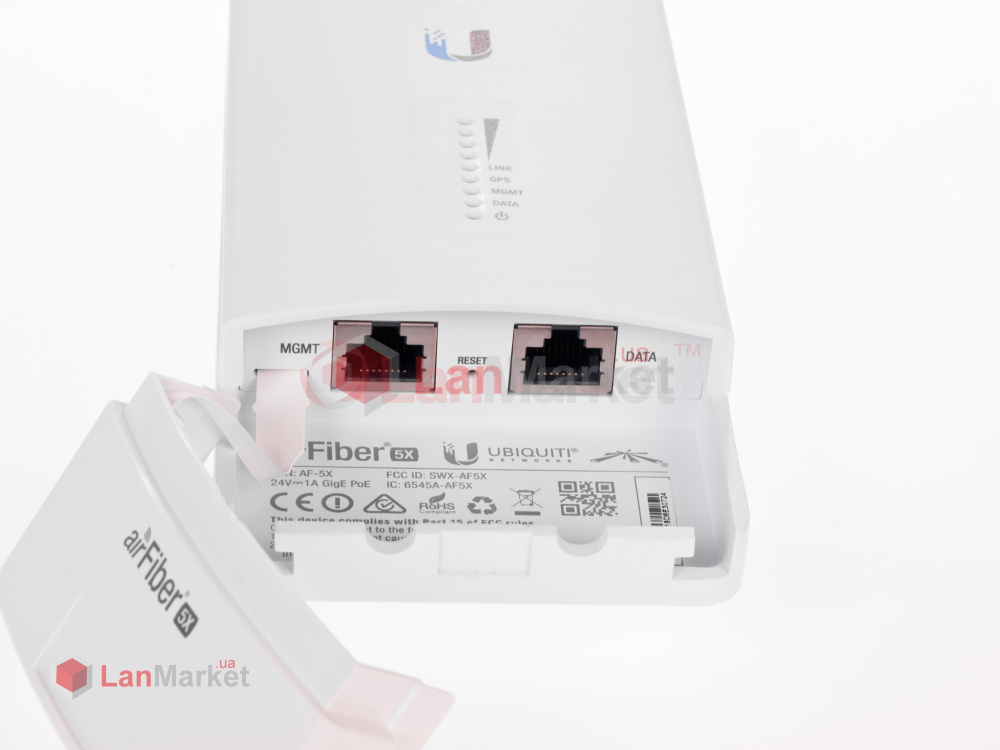

Все эти технологии позволяют удобно организовать шифрованный (поддержка 128-битного шифрования AES) канал связи с максимальной пропускной способностью 500 Мбит/с, которая может быть распределена между направлениям TX/RX в пропорциях 25%, 33%, 50%, 67%, или 75%. К слову, если вы будете использовать In-Band управления AirFiber 5X, а не отдельный физический порт, то рекомендуем выделить для этого отдельный VLAN и включить опцию Multicast-Filter. Она никоим образом не повлияет на прохождение multicast-трафика через линк, но и не даст ему перегрузить процессор устройства.

Особенности функционала

Если же случится беда и канал перестанет работать, то на помощь придут несколько возможностей. Функция Track Radio Link позволяет выключать Ethernet-порт при исчезновении радио-канала (только порт DATA, порт управления всегда будет включен). Это бывает полезно при резервировании, чтобы дать коммутатору понять, что канал больше не работает.

Также имеется встроенный тестер Ethernet-кабеля, который умеет определить его длину и расстояние до повреждения, если такое будет. И наконец, есть функция Ping Watchdog, что перезагрузит устройство по отсутствии связи выбранному IP-адреса. И не стоит забывать о таких полезных вещах, как обязательное заземление и проверку конфигурации с помощью панели "Apply-Test-Discard"! Также, вспомним еще тот факт, что электрическая мощность устройства всего лишь 12 Вт, а это существенно меньше аналогов, даже из старейших устройств этой же линейки.
