AirPrism

Поделиться в:

Согласно недавнему отчету Ofcom, в Великобритании на мачтах трансмиссии в среднем находится 26 устройств WiFi. В то время как в этих развертываниях используются несколько частот по всему спектру, возрастающий спрос на WiFi-соединения на частоте 5 ГГц позволит увеличить плотность совместного размещения мачт до 32 в 2019 году.

Чтобы справиться с этим ростом, Ubiquiti создала AirPrism - новую технологию, которая обладает значительными достижениями в области шумоизоляции и эффективности луча для совместного размещения в сетях с множеством точек и отклонением соседних каналов.

Технология чрезвычайно полезна при развертывании нескольких точек доступа на одной и той же башне. Радиостанции, расположенные близко друг к другу, будут плохо влиять на другие каналы. Prіsm предотвращает это и позволяет развернуть несколько AP с их каналами гораздо ближе друг к другу.

На высоких скоростях передачи данных необходимо высокое соотношение сигнала к шуму. Если точка доступа размещается в зашумленной среде высокой плотности, то этого будет сложно достичь. Air Prism с помощью изолирования сигналов внутри рабочего канала и отклонения помех через специальные схемы - HighSelectivityReceiver устраняет эту проблему.

Существуют каналы различной ширины от 10 до 80 МГц. AP работают на разных каналах; однако если полоса канала более широкая может возникнуть перекрытие в использовании спектра. Призм с помощью  активной фильтрации, удаляет до 30+dB помех канала, соответственно точки с поддержкой АіrРrіsm могут обеспечивать лучшую производительность, чем обычная AP.

Размещение  многих AP

Размещение нескольких устройств на одной башне жизненно важно в некоторых случаях. Провайдер может быть ограничен в пространстве на башне и принужден совместно размещать все точки доступа в пределах определенного участка. Конечно можно уменьшить помехи с помощью экранирования или других средств, но очень часто они оказываются непрактичными. Создавая сеть на точках доступа поддерживающих airPrism, их можно  размещать совместно, таким образом повышая общую производительность вашей беспроводной сети.

Попробуем на примерах разобраться чем же airPrism заслужила такого внимания. Следующие спектральные диаграммы анализатора спектра сравнивают смещение соседних каналов в трех сценариях:

Антенна

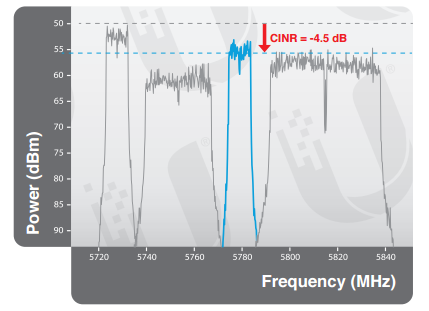

Сигнал, поступающий с антенны, в типичной установке башни:



Отсутствие фильтрации приводит к чрезвычайно низкому соотношению несущей с помехоустойчивостью + шум (CINR) -4,5 дБ. Для типичной установки башни, антенна часто слышит совместно расположенные устройства более громко чем предполагаемая радиостанция CPE или PtP. Высокоинтенсивные антенны, такие как Ubiquiti AirMAX aс, помогают смягчить эту проблему, уменьшив энергию, полученную поблизости радио, однако эта проблема не может во всех случаях быть решена только антеннами.

Как синхронизация времени, так и фильтрация могут помочь решить эту проблему. Синхронизация времени синхронизирует циклы передачи, однако, это не всегда жизнеспособное решение из-за отсутствия сотрудничества сигналов. С другой стороны, фильтрация не требует сотрудничества, чтобы быть эффективной, улучшая производительность даже против некогерентных источников помех.

Фильтрация Wi-Fi

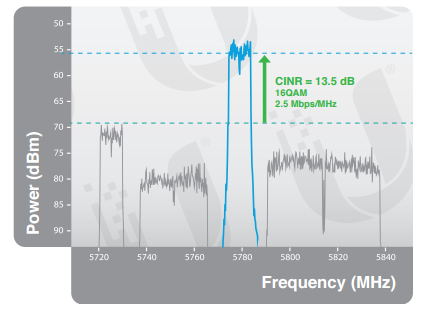

Сигнал, отфильтрованный стандартными наборами микросхем Wi-Fi, как видно на диаграмме:

Эта комбинация совместно расположенных, внеканальных шумов и стандартной производительности фильтрации Wi-Fi приводит к низкому CINR 13,5 dB и соответствующим потерям в спектральной эффективности/пропускной способности: 2,5 Mbps пропускной способности TCP/IP.

Фильтрация Wi-Fi предназначена для внутренних помещений, где точки доступа редко совмещены. Фильтрация Wi-Fi предлагает отклонение порядка 20 dB (внеполосной энергии), что более чем достаточно для типичной установки Wi-Fi. Однако для установки в башне эта фильтрация часто отсутствует. Сюжет отображает низкий CINR и соответствующую потерю пропускной способности, и общую пропускную способность системы, обусловленную фильтрацией ≈20 dB стандартными наборами чипов Wi-Fi.

Фильтрация airPrism

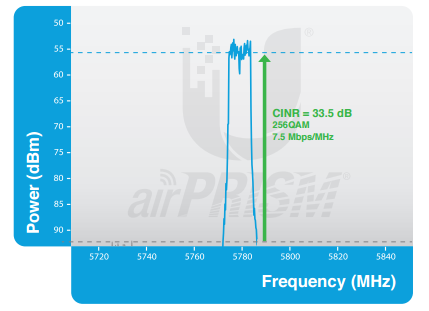

Сигнал, отфильтрованный технологией airPrism:

Высокий CINR 33,5 dB от технологии AirPrism обеспечивает пропускную способность TCP/IP приблизительно 7,5 Mbps/MHz, увеличивает пропускную способность TCP/IP у 3 раза по сравнению со стандартными технологиями Wi-Fi для типичного случая совместного размещения помех.

Ubiquiti Prism в настоящее время доступен только для некоторых продуктов, но с увеличением спроса он, вероятно, будет интегрирован в больше точек PtP и антенны.
