Витая пара

Витая пара - это тип кабеля, который состоит из двух отдельных изолированных проводов, скрученных вместе и проложенных параллельно друг другу с целью улучшения электромагнитной совместимости. В настоящее время медные кабели с витой парой являются наиболее распространенными для сетей Ethernet и телефонных установок.

Принцип работы витой пары

Все передачи подвержены шуму, помехам и перекрестным помехам. При скручивании проводов часть шумовых сигналов идет в одном направлении (отправка), а другая часть идет в противоположном направлении (прием). Это скручивание помогает ослабить магнитное воздействие на провода, а внешние волны компенсируются из-за различных скручиваний. Приемник вычисляет разницу напряжений двух проводов для получения данных. Таким образом достигается гораздо лучшая устойчивость к шуму.

Проще говоря, по сравнению с одиночным проводником или нескрученной симметричной парой витая пара снижает электромагнитное излучение от пары и перекрестные помехи между соседними парами и улучшает подавление внешних электромагнитных помех. Медные провода обычно имеют диаметр 1 мм. Один из проводов используется для передачи данных, а другой — для заземления.

Когда мы используем кабели с витой парой для сетей, они следуют стандартам, установленным Альянсом электронной промышленности и Ассоциацией телекоммуникационной промышленности (EIA/TIA). Поскольку EIA прекратила свою деятельность в 2011 году, стандарты теперь подпадают под действие TIA. Последний стандарт — TIA-568-C. В соответствии со стандартом TIA-568 кабели с витой парой классифицируются по различным категориям, таким как кабели Cat5e, Cat6, Cat7, Cat8, в зависимости от их электрических характеристик.

Типы кабелей с витой парой

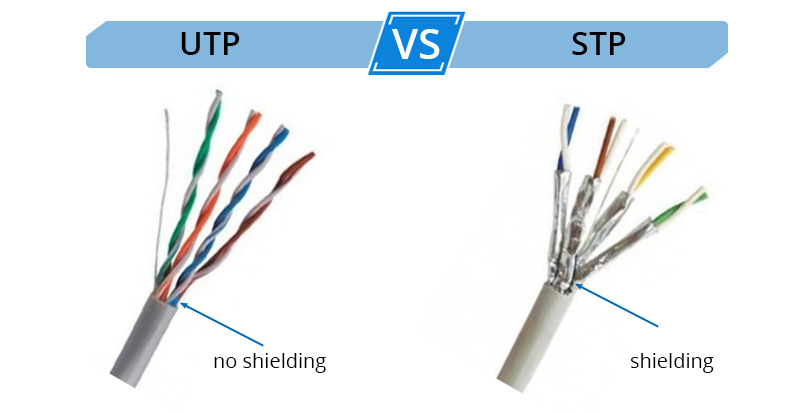

Для дополнительной помехоустойчивости витая пара может быть экранирована. Кабель с экранированием называется экранированной витой парой (shielded twisted pair или STP), а без — неэкранированной витой парой (unshielded twisted pair или UTP). Ниже содержание объясняет их различия в деталях.

Неэкранированная витая пара

Кабель UTP представляет собой недорогой сетевой кабель, состоящий из пары изолированных проводников, скрученных вместе и покрытых пластиковой оболочкой для защиты. Он не имеет экранирования из фольги или экранирующей оплетки, что уменьшает диаметр кабеля. 24 AWG (сокращение от American Wire Gauge) — это наиболее часто встречающийся размер кабелей UTP. Хотя существуют еще более тонкие кабели — например Cat6 28AWG, которые поддерживают полосу пропускания 250 МГц и Ethernet 1000-T, что обеспечивает более надежную передачу данных. Более тонкие кабели UTP легко прокладываются через самые узкие места и панели управления кабелями.

Применение кабеля:

За исключением его использования во многих сетях Ethernet и телефонных системах. UTP также является наиболее распространенным кабелем, используемым в компьютерных сетях. А поскольку пропускная способность кабеля UTP улучшилась, чтобы соответствовать базовой полосе телевизионных сигналов, UTP теперь также используется в некоторых видеоприложениях, в первую очередь в камерах безопасности.

Преимущества кабеля:

• дешевле по сравнению с другими
• наиболее совместимая кабельная система, которая может использоваться с большинством других основных сетевых систем и не требует заземления.
• меньше по размеру; следовательно, установка проще, так как не заполняет кабельные каналы.

Экранированная витая пара

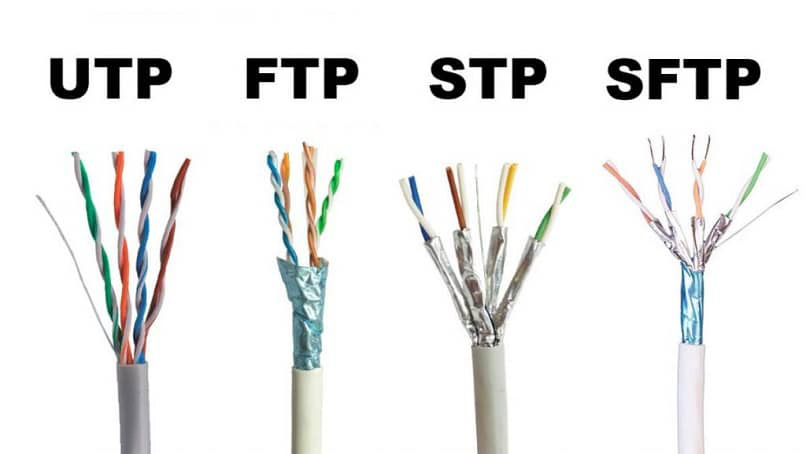

Кабель STP содержит дополнительную оболочку из фольги или медную оплетку, которая помогает защитить сигналы кабеля от помех, тем самым ускоряя передачу данных. Кабели STP работают, привлекая помехи к экрану, а затем направляя их в заземленный кабель. В зависимости от экранирования кабели STP можно разделить на несколько типов:

• Фольгированная витая пара (FTP) — в кабелях FTP все пары обернуты одним экраном из фольги для защиты кабеля от электромагнитных помех и перекрестных помех.

• Кабель с экранированной витой парой (STP) - обозначение STP используется в основном если каждая витая пара кабелей отдельно обернута в экран.

• Экранированная/фольгированная витая пара (SFTP) — кабель, который классифицируется как экранированная витая пара из фольги (S/FTP), представляет собой комбинацию экранирования FTP и STP. Провода внутри кабеля скручены и затем экранированы фольгой, затем 4-парная группа фольгированных проводов экранирована либо фольгой, либо гибким плетеным экраном. Это обеспечивает высочайший уровень защиты от электромагнитных помех и перекрестных помех.


Применение кабеля

Кабели STP широко используются в компьютерных и телефонных сетях, включая проводные соединения Ethernet для компьютерных сетей, а также для коммерческих и жилых телефонных соединений. Поскольку кабели STP отличаются прочностью и долговечностью, а также их экранирующими характеристиками, их можно использовать в промышленных условиях с высоким уровнем электромагнитных помех, например, на заводе с большим электронным оборудованием и т. д.

Преимущества кабеля:

• Экранирование снижает вероятность перекрестных помех и обеспечивает защиту
• Поддерживает более высокую скорость передачи данных

• обеспечивает более безопасную передачу данных


В заключение

Кабель с витой парой является простейшей средой передачи. Отличительной чертой кабеля от других типов кабелей является способность подавлять электромагнитные помехи от внешних источников. Вышеупомянутый контент объяснил два разных типа — STP и UTP, а также их различные приложения и преимущества, надеясь, что он может дать вам более подробное представление о кабеле витой пары. Если вы ищете высокопроизводительные кабели витой пары для своей структурированной кабельной системы, Lanmarket предлагает широкий ассортимент неэкранированных и экранированных кабелей различных категорий и размеров, которые предназначены для удовлетворения ваших потребностей.
