Ограничение на 100 метров кабеля Ethernet в сети передачи данных поспособствовало появлению концепции GPON. Данная система стала особо интересна крупным поставщикам услуг и провайдерам. Она позволяет подключить к скоростному Интернету многоквартирных абонентов с относительно низкими затратами с использованием оптоволокна.

Однако компания Mikrotik нашла инновационный и чрезвычайно дешевый метод использования кабелей CAT 5/6, имеющихся во многих зданиях, для предоставления быстрых Интернет-услуг многоквартирным абонентам за небольшую часть стоимости GPON. Это позволит более мелким интернет-провайдерам предоставлять услуги, аналогичные GPON, с гораздо меньшей стоимостью, немедленным внедрением и использованием существующей инфраструктуры.

Новая концепция получила название GPEN или Gigabit Passive Ethernet Network

Как работает GPEN?

В отличии от PON сети, в GPEN не требуется устанавливать в центральной точке OLT, достаточно обычного порта коммутатора. Как аналог разветвителей GPON в сети GPEN используются коммутаторы netPower.

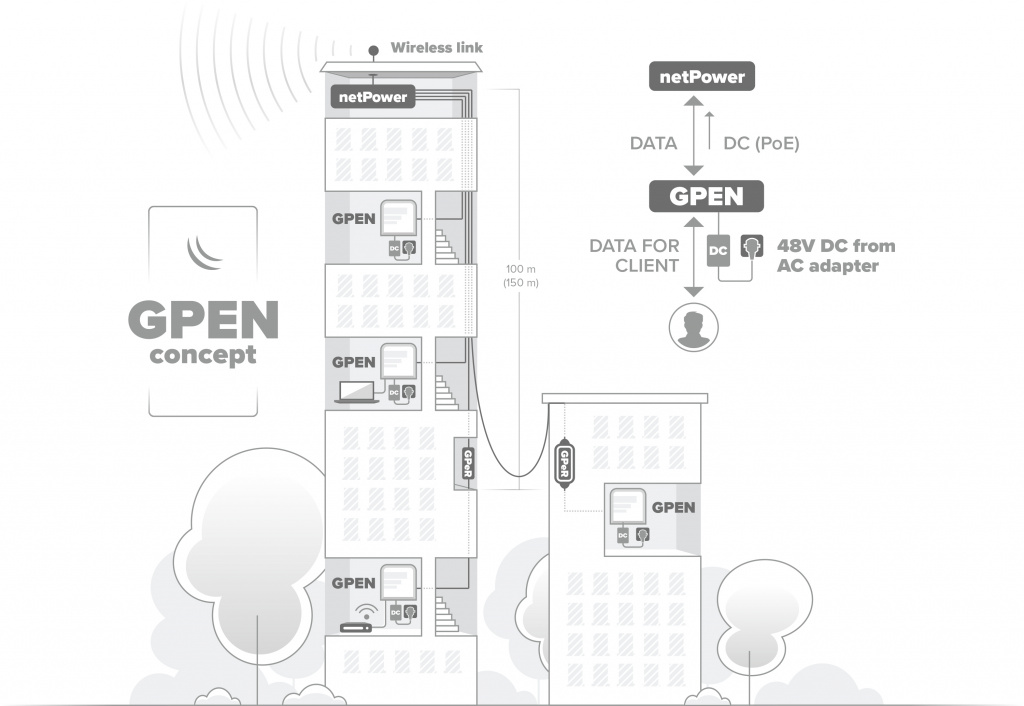

Схема подключения многоэтажного дома к сети GPEN:


Mikrotik выпустили линейку коммутаторов netPower специально для таких сетей. На данный момент она включает 4 модели: netPower Lite 8P (CSS610-8P-2S+OUT)netPower 16P (CRS318-16P-2S+OUT)netPower 15FR (CRS318-1Fi-15Fr-2S-OUT) и netPower Lite 7R.

Вы можете подключить netPower к своей серверной через Ethernet, оптическую линию или использовать его для питания одного конца магистрального беспроводного соединения точка-точка.

Ассортимент оборудования GPEN включает еще несколько типов устройств, среди них инжекторы питания GPEN11 и GPEN21, а также удлинители кабеля GPeR

Устройство GPeR позволяет удлинить кабель Ethernet дополнительным участком до 1500 м (<100 - 150 м для обычных сетевых устройств и до 210 м для другого устройства GPeR). Это очень удобно для высотных зданий, многоквартирных домов с большим количеством этажей и секций, где могут возникнуть проблемы с очень длинными кабелями Ethernet.

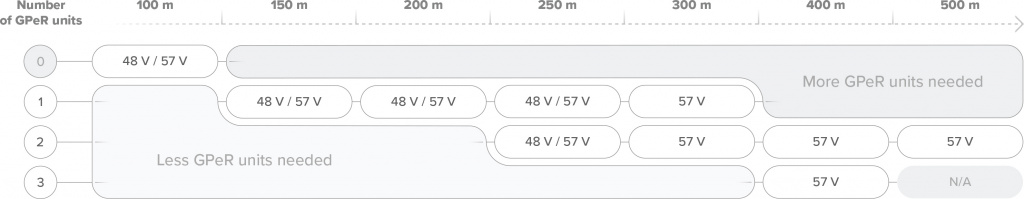

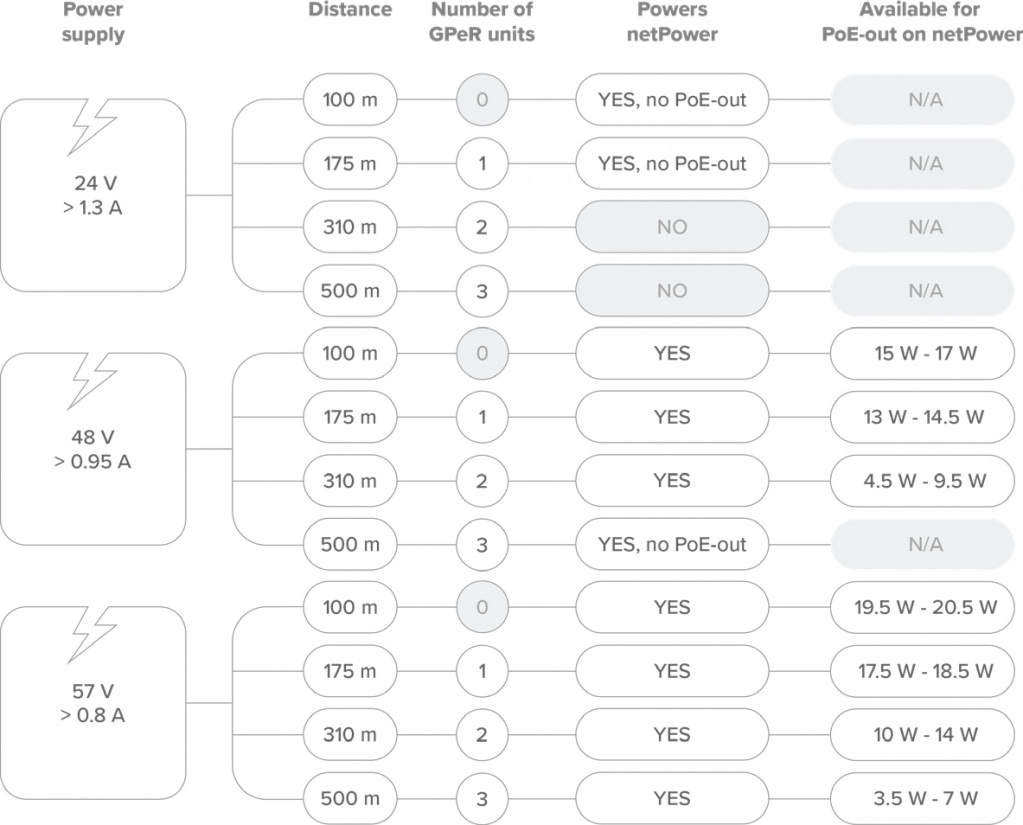

Для питания netPower от одного GPEN:

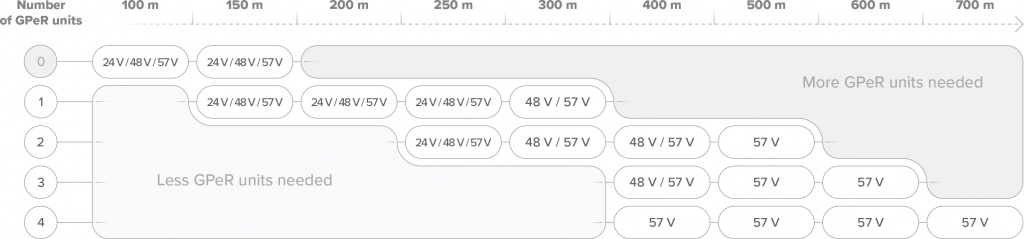

Для питания netPower, обеспечивающего выход PoE для восходящего канала от одного GPEN:


Примеры:


GPEN11 и GPEN21  - это инжекторы питания, которые могут питать ваши устройства восходящей связи через PoE. Они устанавливаются в помещении клиента. GPEN21 "умная модель", которая дополнительно имеет ряд программных функций.

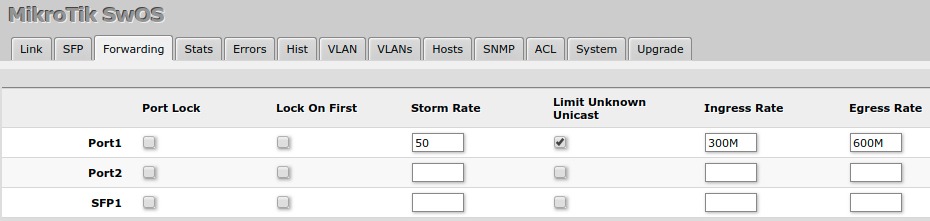

Программное обеспечение GPEN21 обеспечивает:

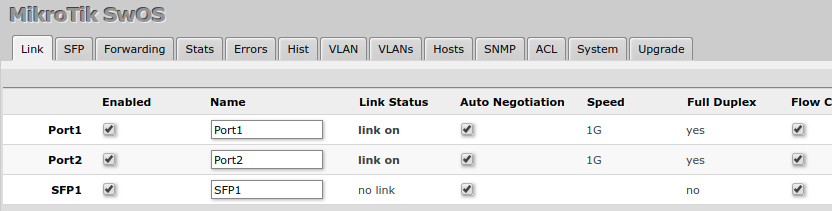

Управление и мониторинг интерфейсов

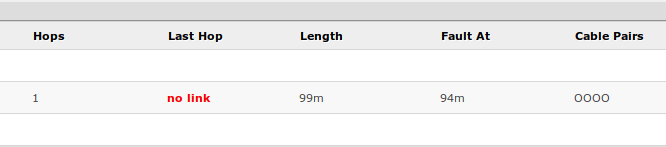

Обнаружение неисправности соединения GPEN

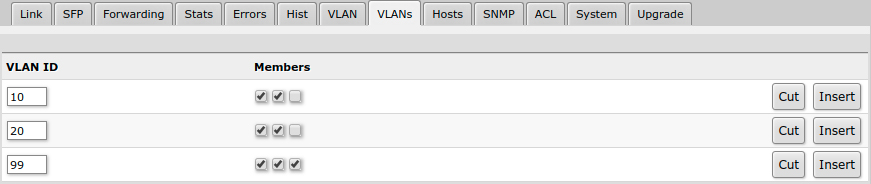

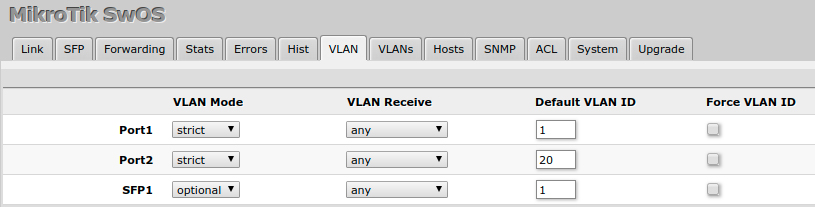

VLAN

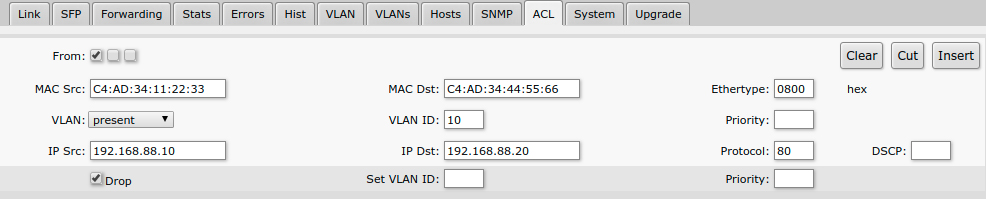

Базовое формирование трафика
