FTTx

Поделиться в:

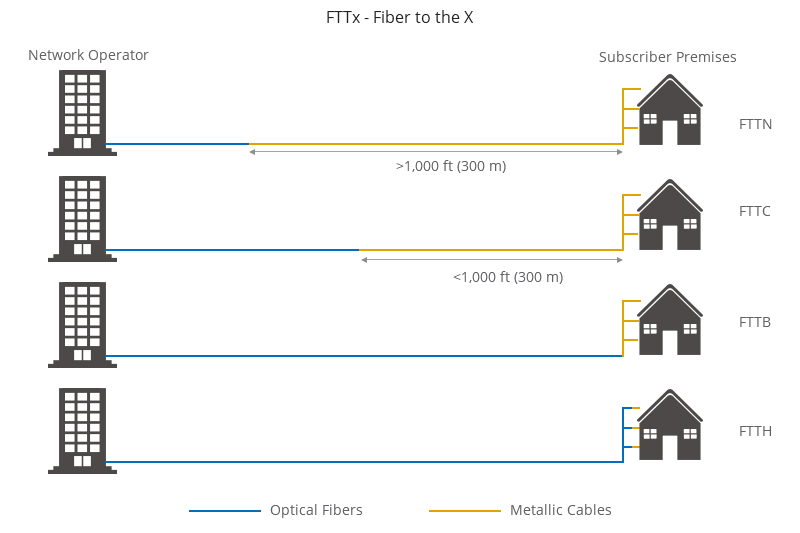

FTTx, или “Оптика До...”, - собирательный термин, описывающий широкий спектр вариантов архитектуры широкополосной сети. Существует несколько подвидов технологии FTTx, и все они, отличаются только расположением конечной точки, до которой доходит оптоволоконная линия связи. Сетевая архитектура Fiber to the X (FTTx) находит свое применение в связях последней мили. Сеть распространяется от помещения конечного пользователя до границы сети оператора связи.

FTTx имеет множество преимуществ, связанных со скоростью и пропускной способностью, и именно по этой причине устаревшие медные сети заменяются на Fiber to the X (FTTx). Другие преимущества включают более высокую скорость передачи и более низкое потребление энергии.

Архитектура Fiber to the X может быть разделена на две большие группы - Fiber to the Premises (FTTP) и Fiber to the Cabinet (FTTC). Их можно разделить на несколько подгрупп.


Fibre to the Premises (FTTP)

В этом типе архитектуры оптическое волокно проходит в оптической распределительной сети (ODN). Обычно это из центрального офиса в помещение абонента. FTTP можно разделить на категории в зависимости от конечной точки волокна:

Fibre to the Home (FTTH)

В этом типе сетевой архитектуры оптоволокно напрямую достигает жилого помещения. В большинстве случаев она используется для настройки домашнего широкополосного доступа. Оптоволоконная сеть распространяется от центральных офисов до жилых помещений. Волоконно-оптические кабели заканчиваются на границе жилого помещения. Таким образом, отдельные дома и офисы могут более эффективно использовать сеть. Сетевые структуры FTTH могут быть домашними (Home Run), активными сетями типа звезда и пассивными оптическими сетями (PON). В настоящее время это одно из самых быстрорастущих приложений в мире.

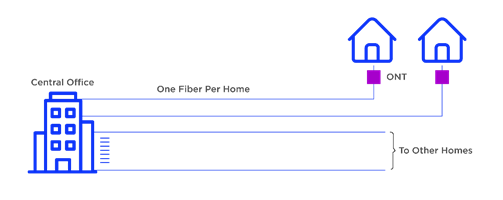

FTTH - Home Run - Эта архитектура использует оптоволокно, идущее от центрального офиса напрямую к дому/клиентам. Технология в основном используется в некоторых небольших установках, таких как закрытые жилые дома с 2 волокнами; один цифровой для Интернета и VoIP, другой для аналогового кабельного телевидения. Данный тип также известен как сеть точка-точка или P2P.

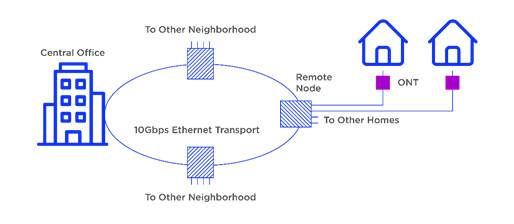

FTTH - Активная звезда

В сети этого типа используется оптоволокно от центрального офиса к локальному активному узлу, по которому передаются мультиплексированные сигналы. Эти сигналы затем распространяются среди всех клиентов. Он содержит многоволоконный кабель, ведущий от центрального офиса к коммутатору локальной сети.

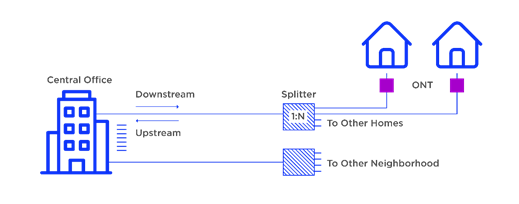

FTTH – PON

Эта архитектура включает пассивную оптическую сеть (PON). Несколько клиентов могут использовать одно и то же соединение без необходимости задействовать какие-либо активные компоненты (то есть компоненты, которые преобразуют или генерируют свет посредством оптико-электро-оптического преобразования). Для этого типа архитектуры требуется разветвитель PON. Направленность разветвителя PON можно описать как двунаправленную. Он может посылать сигналы из центрального офиса в качестве широковещательной рассылки для пользователей. Наконец, пользователи также могут отправлять сигналы в восходящем направлении. Затем их можно объединить в одно волокно для повторной связи с центральным офисом. Разветвитель PON значительно снижает стоимость соединений за счет совместного использования.


Fibre to the Antenna (FTTA)

FTTA или волокно к антенне. В этой сетевой архитектуре используется оптоволоконный кабель для передачи сигналов от блока основной полосы частот к удаленной радиоголовке (RRH) в верхней части вышки сотовой связи.

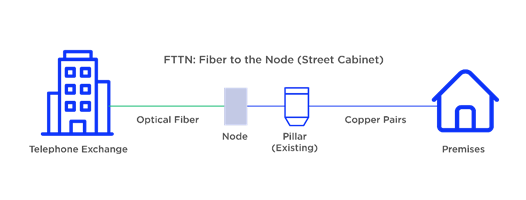

Fibre to the Node (FTTN)

Fibre to the Node (FTTN) или оптика до сетевого узла. В этой сетевой архитектуре оптическое волокно заканчивается уличным шкафом. В развертывании FTTN используется оптическое волокно, которое заканчивается в узле. Этот узел находится всего в нескольких милях от заказчика. От узла волокно пролетает ветвями до конечного пользователя.


Fibre to the Building (FTTB)

Fibre to the Building (FTTB) или оптоволокно в здание. Эта архитектура используется для оптоволоконного подключения к зданию или оптоволокна для базовых развертываний. В сети этого типа оптический кабель заканчивается прямо у здания. Настройка FTTB часто используется для подключения многоквартирных домов или других больших зданий. Поставщики услуг подводят оптоволоконный кабель к узлу в коммуникационной комнате здания. Оттуда они могут использовать существующую проводку для обеспечения сетевого подключения к каждому офису или квартире в пределах всего здания. Это очень похоже на FTTH, хотя по-прежнему имеет узловую архитектуру.
