SRS

Поделиться в:

В течение многих лет фиксированная беспроводная связь была единственным широкополосным решением в сельских районах, где небольшие независимые беспроводные интернет-провайдеры или WISP играют жизненно важную роль и часто являются единственным вариантом, обслуживающим местные сообщества.

Чтобы масштабировать фиксированную беспроводную связь в городских районах, было только два варианта - получить больше спектра или получить гораздо больший спектральный эффект в существующем многолюдном спектре.

Для этого Mimosa 5G Fixed Wireless ввела новую технологию синхронизации повторного использования спектра (SRS), которая может легко сократить использование спектра на 400% по кварталам. Это приводит к появлению новой категории интернет-провайдеров, муниципалитетов и кооперативов, которые могут использовать решения Mimosa 5G Fixed Wireless в качестве альтернативы оптоволоконным сетям, которые покрывают области с высокой плотностью в настоящее время и составляют 1/10 стоимости оптики.

Чтобы упростить проектирование и развертывание сети Интернет, Mimosa разработала две эталонные архитектуры: сельскую 5G GigaPoP и городскую 5G MicroPoP для масштабирования Mimosa 5G Fixed Wireless в широких пределах по плотным районам.

Mimosa SRS решает проблему фиксированной беспроводной связи с высокой плотностью, позволяя базовым станциям активно использовать каналы в сети. Это имеет два основных преимущества:

  1. Резко уменьшает объем спектра, необходимый для доставки фиксированных услуг 5G, что позволяет увеличить пропускную способность абонентов на участках с более высоким  населением

  2. Для абонентов активируются более быстрые скорости, так как сокращение использования спектра позволяет использовать более крупные каналы, сгибаясь, чтобы поддерживать скорости, подобные оптоволокну.

SRS поддерживает спутниковую технологию GPS и GLONASS с использованием точного времени во всей географии сети, чтобы гарантировать, что каждая базовая станция A5 / A5c координирует свои передачи с клиентами. Это позволяет другим близлежащим базовым станциям делиться той же частотой, что уменьшает возможность так называемого «самовзаимодействия».

Сравнение протоколов (WiFi Interop / SRS)

Есть некоторые важные отличия, которые следует учитывать при переходе на Mimosa SRS, иначе вы можете отключить клиентские антенны.

  1. Прежде всего, SRS больше не поддерживает устройства, использующие другой протокол, и порог AGC должен быть настроен на оптимальную производительность.

  2. В отличие от WiFi Interop, SRS поддерживает только один SSID на частоте 5 ГГц, поэтому перед включением SRS на Mimosa A5-14 вы должны переключить всех клиентов на первый SSID на частоте 5 ГГц. Когда вы включаете режим SRS, Mimosa A5-14 сохранит только первый SSID на частоте 5 ГГц.

  3. SRS настроен на Mimosa A5-14, а клиентские устройства Mimosa C5 по умолчанию установлены в режим «Авто», и они автоматически определяют протокол.

  4. Также важно, чтобы Mimosa C5 могла перезапустить себя, если она не обнаружила настроенный SSID через 4 минуты. После перезапуска Mimosa C5 начинает сканировать (в фоновом режиме) весь диапазон каналов, чтобы найти свой SSID для подключения к нему.

Разница между протоколами четко представлена в таблице ниже:


Особенности

WiFi Interop

SRS

Поддержка частоты

5170-5835 MHz

4900-6200 MHz

Регулировка канала

Стандартные WiFi-каналы Ширина канала 20/40/80 МГц

Каждый шаг 5 МГц. Ширина канала 20/40/80 МГц

MAC-протокол и интенсивность трафика

Совместимый WiFi (CSMA)

Нет ограничений направления

SRS (TDMA) 50% зарезервировано для восходящей линии связи, 50% зарезервировано для нисходящей линии связи

Режимы аутентификации

Open, PSK, Enterpise

PSK

Количество SSID

(8) 5 GHz, (7) 2.4 GHz

(1) 5 GHz, (7) 2.4 GHz

Максимальное количество клиентов

100

44

Изоляция клиентов

Между SSID

Всегда включена


Также следует отметить, что в последующих выпусках программного обеспечения Mimosa планирует увеличить количество подключенных клиентов, улучшить протокол TDMA для трафика 75/25 и ввести параметры авторизации на основе RADIUS.

Задержки в SRS

Тесты задержки выполняются с помощью инструмента «ping» (ICMP) из командной строки или непосредственно из встроенного интерфейса (Diagnostic> Ping). «Ping» - это минимальное время, необходимое для отправки сигнала в обоих направлениях - от отправителя до приемника, а затем наоборот. Следует отметить, что средняя задержка ограничена размером окна TDMA. Для максимизации эффективности Mimosa SRS использует фиксированное окно TDMA 8 мс. В результате среднее время RTT составляет 20 мс.

Настройка механизма AGC (порог чувствительности)

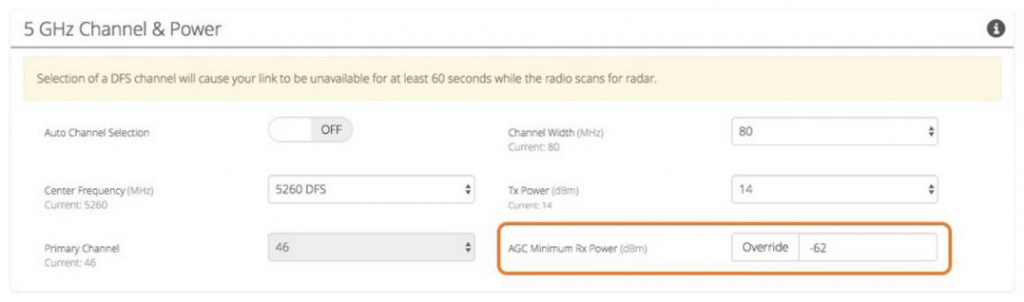

Чтобы избежать слишком большого количества помех и максимальной пропускной способности сети, также целесообразно точно настроить автоматическую регулировку усиления (АРУ или англ. AGC) . По умолчанию для A5-14 установлено значение -62 дБм, а для A5c -72 дБм.

Mimosa SRS- The practical migration guide-4.jpgMimosa SRS- The practical migration guide-5.jpg

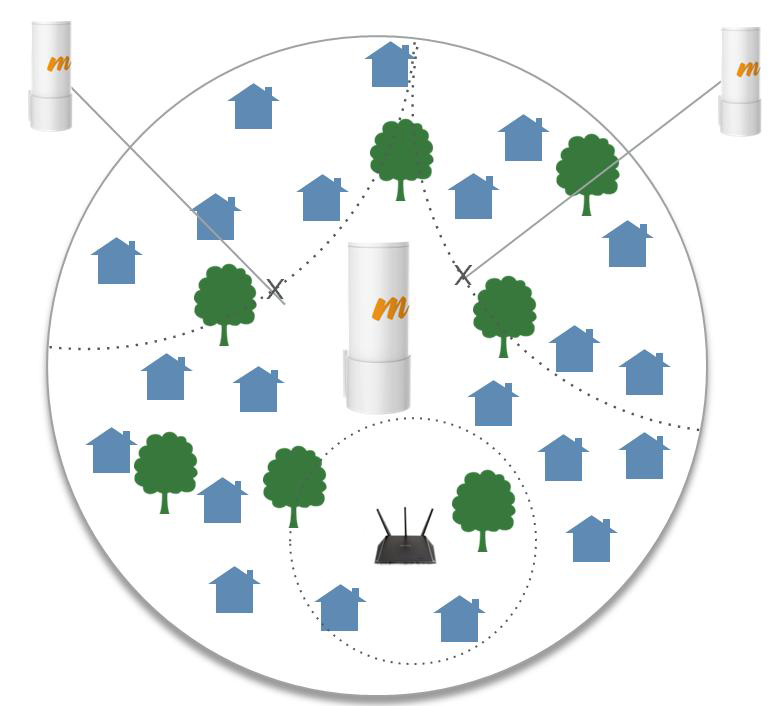

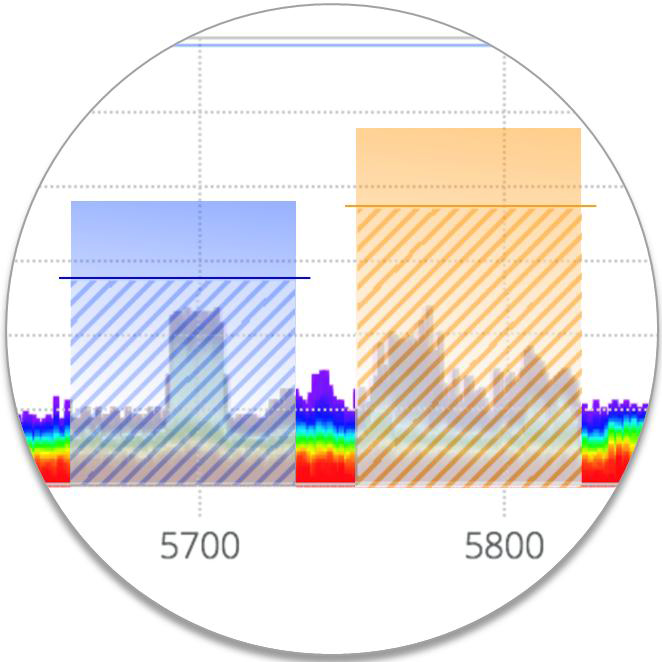

Благодаря соответствующей настройке AGC вы достигаете высокой устойчивости к помехам, создаваемой соседними комнатными Wi-Fi-устройствами, и потенциальными помехами между антеннами.

Эти значения основаны на предположении, что Mimosa A5-14 будет реализован в стиле MicroPOP, где длина отдельных линков не будет больше 1 км, а Mimosa A5c будет реализована в стиле GigaPOP, где длина соединения не превышает 4 км.

Mimosa SRS- The practical migration guide-6.jpg

Чтобы правильно настроить АРУ, выполните следующие действия:

1. Во-первых, проверьте, подключены ли все клиентские устройства C5 в режиме Mimosa SRS

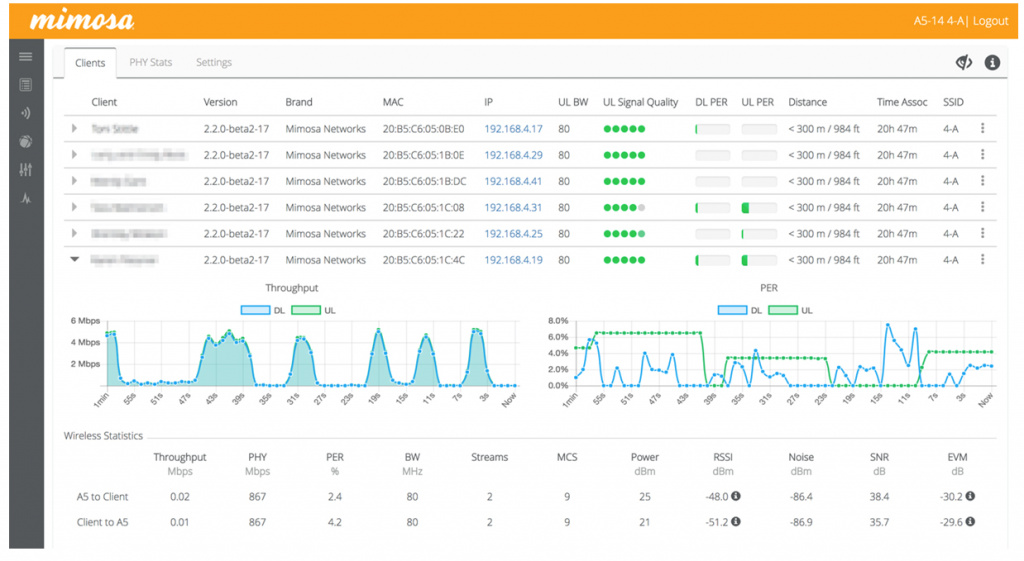

a) Контролируйте список клиентов, чтобы проверить, правильно ли подключены все устройства

б) Если какой-либо клиент не подключен, это означает, что уровень АРУ слишком высок

c) В этом случае снизте уровень AGC. Вы можете сделать это, уменьшая 1 дБ шаг за шагом, пока все устройства не будут подключены правильно (например, -62dB -> -63dB)

Mimosa SRS- The practical migration guide-7.jpg


d)Новый уровень AGC должен быть установлен на 2 дБ ниже наихудшего сигнала подключенного клиента.

2. Если все клиенты C5 правильно подключены к уровню AGC по умолчанию, это означает, что вы можете увеличить уровень AGC, чтобы Mimosa A5 мог быть более устойчивым к помехам.

a) Шаг за шагом вы должны увеличить уровень AGC 1dB по сравнению с уровнем по умолчанию. Например. в Mimosa A5-14 измените уровень AGC с -62dBm на -61dBm, а затем проверьте, все ли клиенты подключены.

b) Продолжайте увеличивать уровень AGC до тех пор, пока клиенты не отключится

c) Наконец, точно так же, как в пункте 1, установите уровень АРУ на 2 дБ ниже наихудшего сигнала подключенного клиента.

Повторное использование спектра в A5c и A5-14 (GigaPOPs / MicroPOPs)

Spectrum Reuse Sync (SRS) может значительно сократить количество каналов, необходимых для покрытия географической области. С другой стороны, неправильное повторное использование каналов (в результате незнания пользователя) может серьезно ухудшить производительность сети из-за непреднамеренных помех на клиентской точке C5.

Что самое важное !?

Вы должны следовать соответствующим правилам, если вы хотите правильно использовать SRS.

В случае устройств Mimosa A5-14 и Mimosa C5, которые характеризуются большими городскими (MikroPOP) приложениями с высокой плотностью населения, вы должны обратить особое внимание на то, что C5 требует как минимум 25 дБр разделения сигналов между каждой точкой доступа, работающей на тот же канал.

Mimosa SRS- The practical migration guide-8.jpg

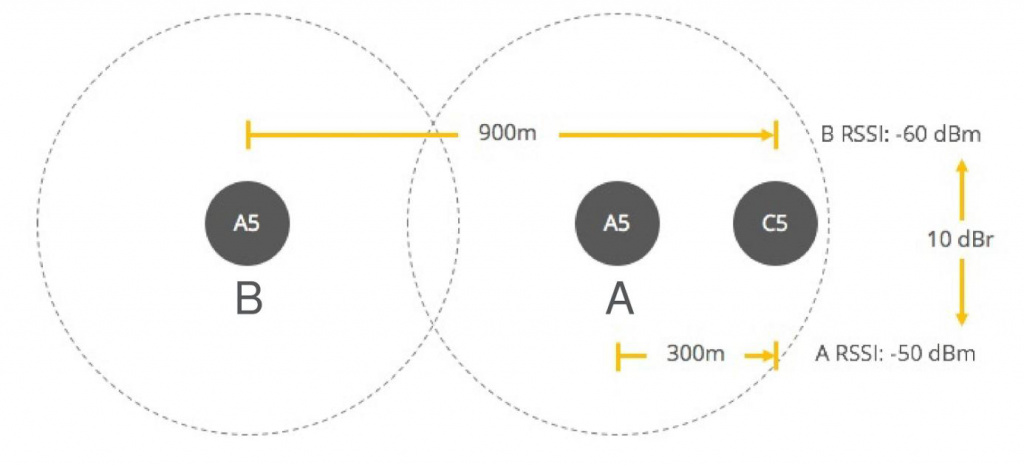

Например, если разность сигналов составляет всего 10 дБр между Mimosa A5 (A) и Mimosa A5 (B), то C5 не может правильно распознать сигнал «своего передатчика», поэтому базы A и B должны работать на разных каналах.

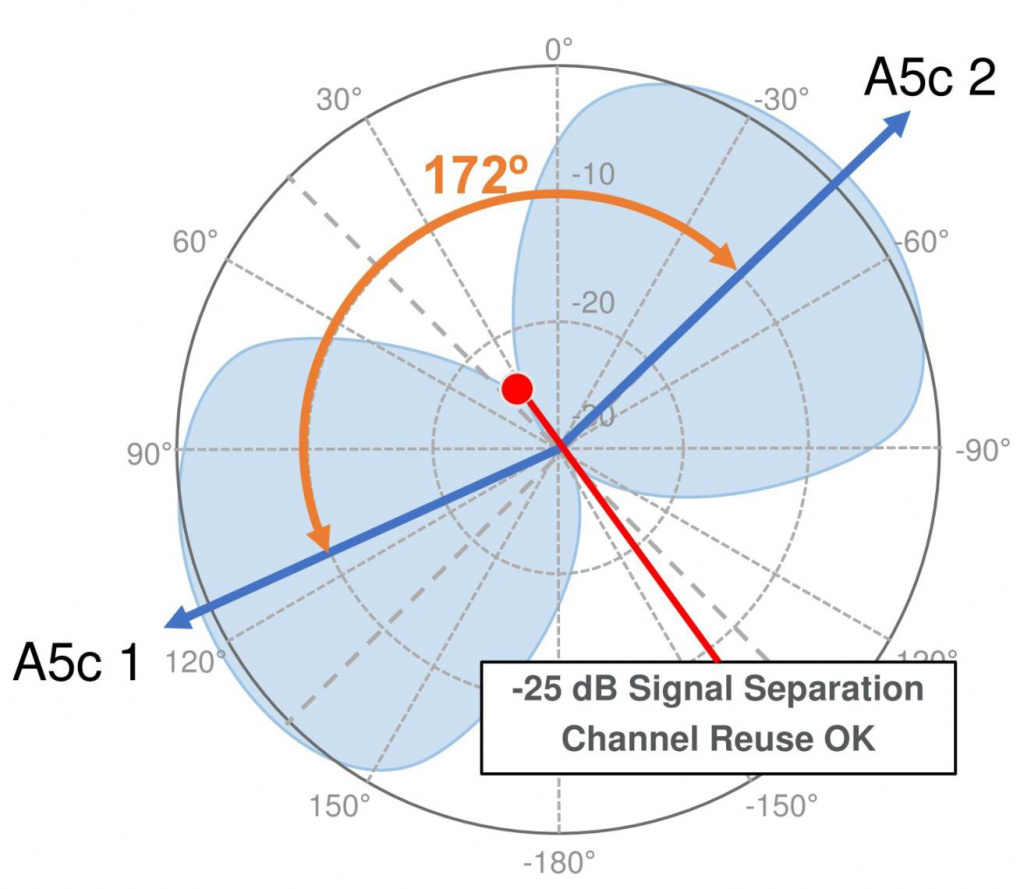

Аналогичное предположение относится к устройствам Mimosa A5c, используемым в сельских районах (GigaPOPs). Опять же очень важно, чтобы сигналы на этот раз от секторных антенн, подключенных к Mimosa A5c, были отделены друг от друга с помощью - 25 дБ. Тогда и клиентские антенны C5, и весь сегмент сети смогут работать очень эффективно - используя только один канал!

Mimosa SRS- The practical migration guide-9.jpg

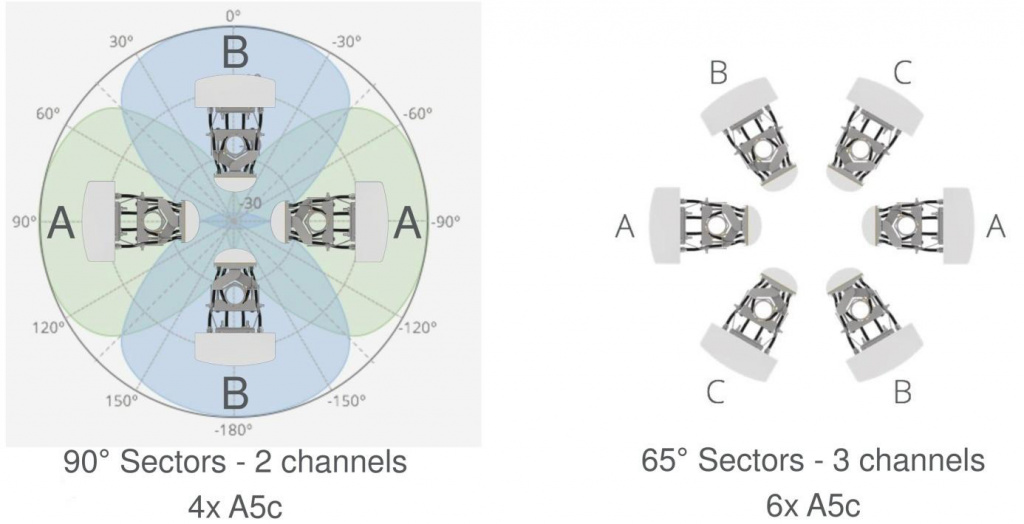

В конце концов, доступно еще много каналов, и, используя приобретенные знания и здравый смысл, вы можете создавать действительно интересные проекты.

Mimosa SRS- The practical migration guide-10.jpg

В заключение, если вы придерживаетесь этого решения, вы можете создать для своих клиентов очень эффективные точки доступа, характеризующиеся очень высокими скоростями передачи данных инновационным способом. Вышеупомянутая информация может быть достигнута и развернута в сети. Самым большим преимуществом механизма SRS является то, что он позволяет создавать сети в местах с отсутствием свободных частот и высоких помех!
