PtMP

PtMP – режим работы точки доступа, при котором сама точка доступа может одновременно обслуживать несколько клиентов (станций). В этом режиме работают все базовые станции провайдеров WISP. При этом клиентские устройства работают в режиме «CPE» либо «Client». Центральная точка доступа в данном случае является главной. Именно на главной AP задаются все параметры соединения – частота, ширина канала, стандарт, уровень безопасности и т.д.

На удаленных клиентах в данном случае используется Slave-конфигурация, т.е. они не могут менять параметры сети в целом. Станции в режиме PtMP подключаются к AP в режиме обычного клиента, точно так же, как вы подключаете ноутбук к домашней беспроводной сети.

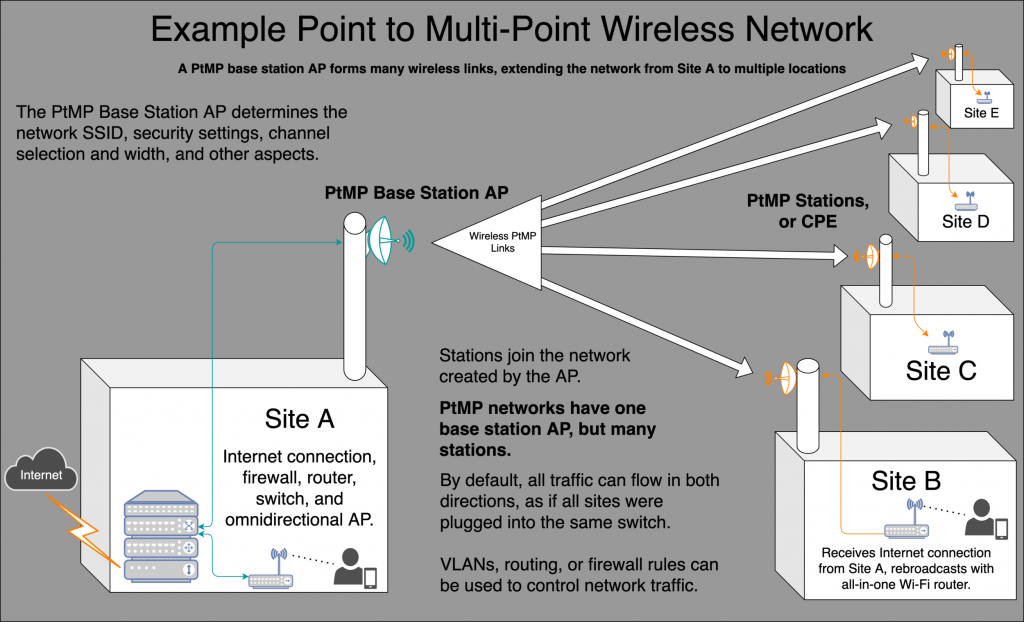

Пример сети PtMP

Если у вас есть несколько местоположений для подключения, сеть PtMP более масштабируема, чем несколько отдельных каналов PtP. Сеть PtMP охватывает часть окружающей территории, позволяя нескольким радиомодулям подключаться к одной точке. Сеть PtMP состоит не из одной точки доступа и одной станции, а из точки доступа базовой станции PtMP, которая подключается к нескольким станциям. Если в соединениях PtP или точка - точка есть только 2 точки, то в PtMP их множество. Каждое дополнительное местоположение требует приемной точки доступа и некоторого оборудования внутри для повторной передачи с использованием всенаправленной точки доступа.

Например, на площадке A имеем подключение к Интернету, проводное сетевое оборудование и специальную радиостанцию PtMP. Вместо одной точки доступа и одной станции CPE в сети PtMP используется базовая станция PtMP, которая позволяет подключаться к нескольким станциям или клиентским точкам доступа CPE. Радио на крыше Зоны A — это базовая станция PtMP, такая как LTU Rocket с внешней антенной. Точка доступа базовой станции диктует имя беспроводной сети, пароль, канал и другие параметры. Все радиостанции CPE присоединяются к сети, созданной точкой доступа базовой станции A.

Каждый радиоканал CPE образует беспроводной мост с сайтом A, позволяя трафику проходить в обоих направлениях. Сетевое оборудование внутри Сайта А можно использовать для создания нескольких сетей и ограничения трафика, проходящего между различными сайтами и устройствами. Это позволит всем сайтам совместно использовать доступ в Интернет, но запретит им подключаться друг к другу или к устройствам на других сайтах.

Пример сети PtMP с несколькими беспроводными соединениями на большие расстояния.

Линейки продуктов Ubiquiti PtP и PtMP

• AirMAX M = Старый. Можно использовать, но модели AirMAX AC, как правило, лучше.
• AirMAX AC = гибкий и экономичный режим PtP и PtMP
• NanoStation = недорогая точка доступа/CPE
• LiteBeam = недорогая точка доступа/CPE с высоким коэффициентом усиления
• NanoBeam = Универсальная точка доступа/CPE
• PowerBeam = AP/CPE с высоким коэффициентом усиления
• AirFiber = PtP с высокой пропускной способностью
• LTU = эффективный PtMP 5 ГГц
• Rocket = точки доступа PtMP
• Bullet = гибкие, мощные точки доступа PtP/PtMP с антеннами N-стиля
• GigaBeam или 60 GHz Wave = короткое расстояние, высокая пропускная способность PtP или PtMP

Все модели Ubiquiti PtMP по состоянию на начало 2022 года

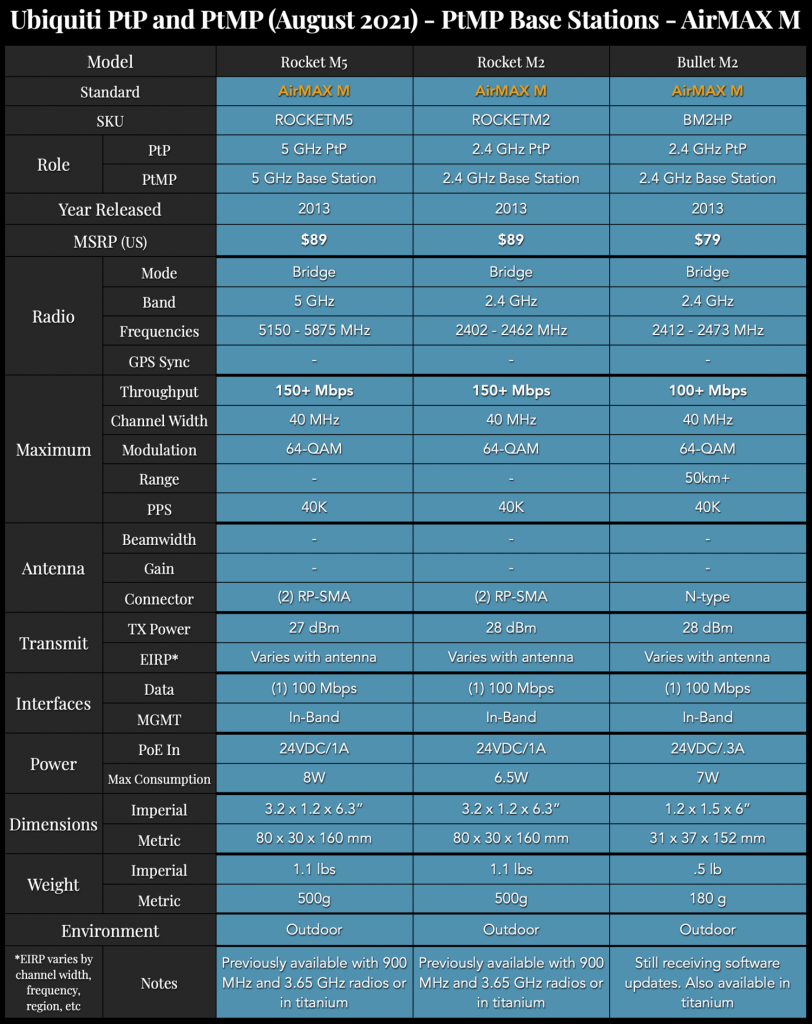

AirMAX M

• Rocket M5
• Rocket M2
• Bullet M2

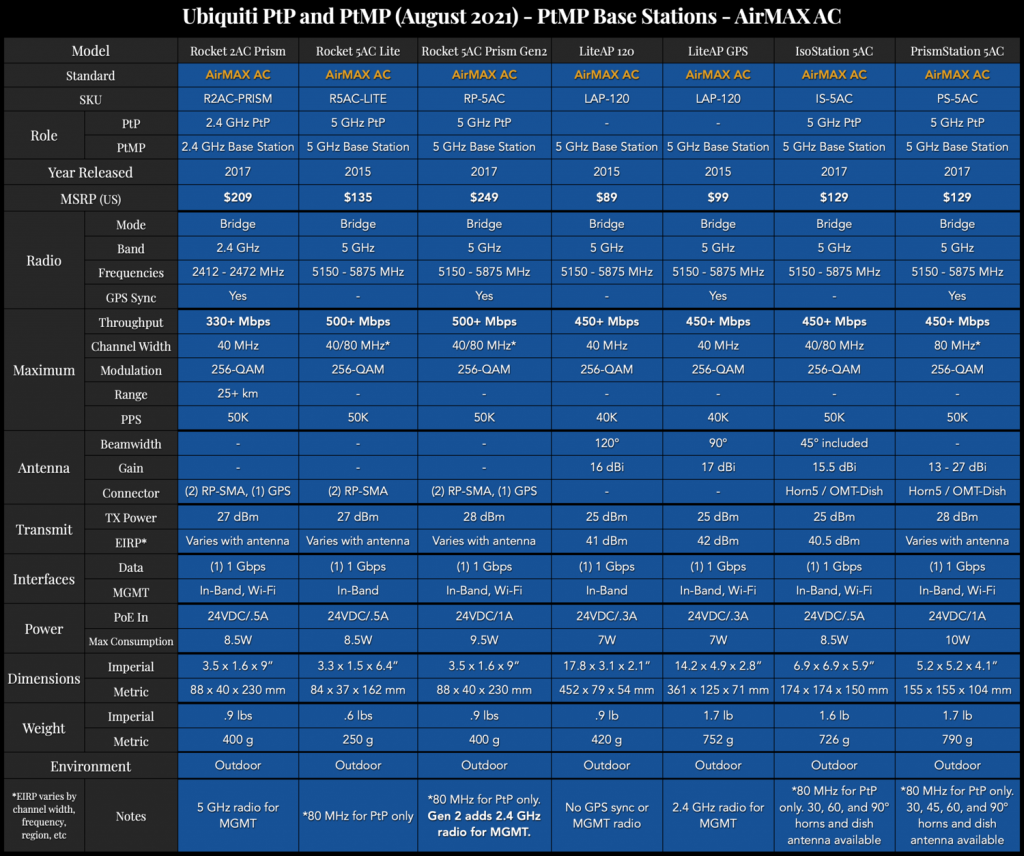

AirMAX AC

• Rocket 2AC Prism
• Rocket 5AC Lite
• Rocket 5AC Prism Gen2
• LiteAP 120
• LiteAP GPS
• IsoStation 5AC
• PrismStation 5AC

Точки доступа PTMP Mimosa

• A5
• A5c
• A5x
• A6

Линейки продуктов Mikrotik PtMP

Обратите внимание, для использования режима PtMP на оборудовании Mikrotik, необходимо чтобы оно имело уровень лицензии не ниже 4-го (Level 4).

Один из самых простых вариантов – Mikrotik OmniTIK 5 (RBOmniTikU-5HnD), данное устройство позволит вам развернуть ультрабюджетную базовую станцию начального уровня. Из достоинств можно отменить герметичную конструкцию и наличие неплохих встроенных антенн.

Для создания более производительной базовой станции, следует обратить внимание на BaseBox 2, BaseBox 5, NetBox 5 либо NetMetal 5, которые позволяют подключать к ним секторные антенны. Самым простым вариантом секторных могут послужить mANT 15s и mANT 19s.
