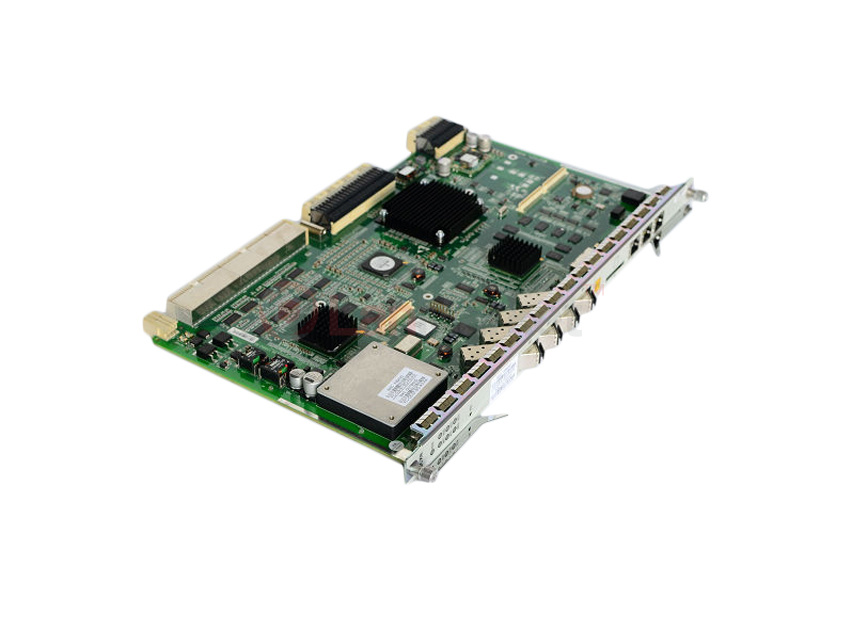

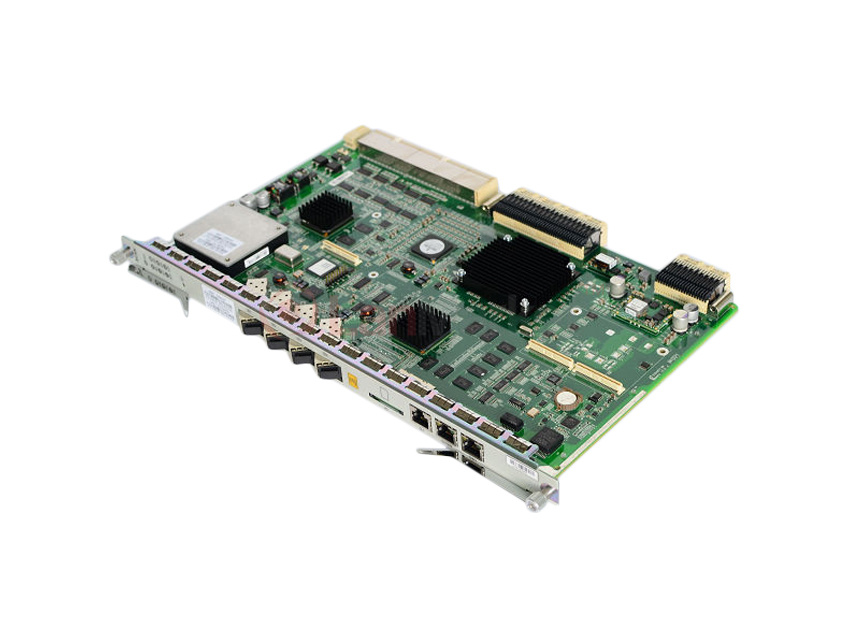

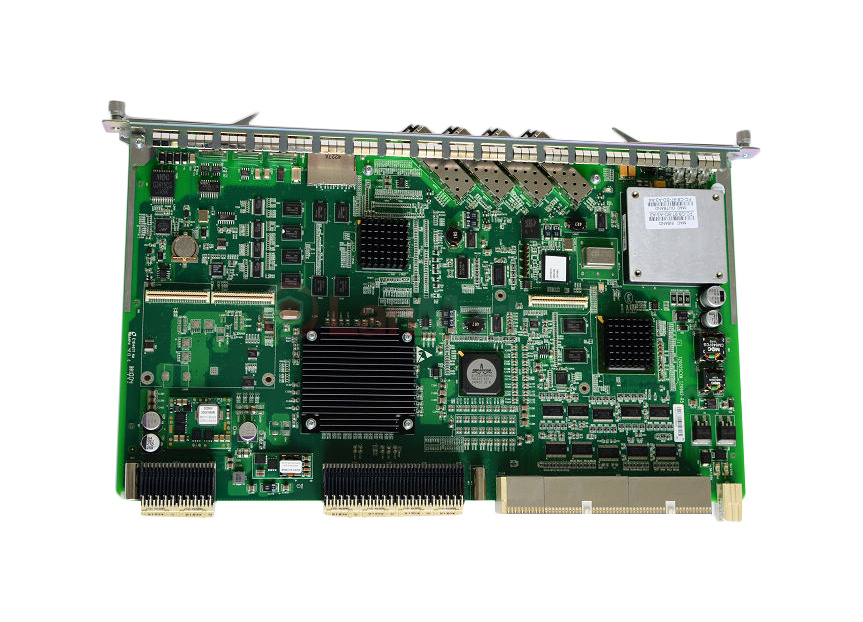

ZXA10 SCXN ZTE

SCXM/SCXL/SCXN – это ядро ZXA10 C300, которое осуществляет контроль и управление всей системой и выполняет неблокируемую коммутацию всех линейных плат. Плата состоит из нескольких  функциональных модулей.

Модуль коммутации: это ядро коммутации данных, которое коммутирует данные, Ethernet, VLAN, выполняет многоадресную передачу, IP-маршрутизацию и QoS, а также обеспечивает безопасность. Характеристики производительности модуля:

− Максимальное число 802.1Q VLAN - 4K,диапазон VLAN ID - 1-4094

− Максимальное число MLVAN - 256 − Таблица MAС-адресов - 128K/512K

− Переадресация L3, 12K записей маршрутизации IPv4 и 6K записей маршрутизации IPv6

− Двойной стек протоколов IPv4 и IPv6

Модуль управления и контроля: Включает в себя программное обеспечение контроля и программное обеспечение обработки протоколов, модуль связи между платами, процессор заголовков, чип Ethernet-коммутации и главный центральный процессор управления. Обеспечивает принудительную загрузку версии для каждой линейной платы и перезагрузку интерфейсов, обнаруживает данные плат, доступных для аппаратного и программного обеспечения, выполняет функции обнаружения и управления вентиляторами.

Модуль синхронизации/таймирования: Обрабатывает системную синхронизацию/таймирование в соответствии со стандартами G.8262, G.8264, G.781 и IEEE1588v2.
